【其他行业标准】 单层房层钢结构节点构造详图（工字形截面钢柱柱脚连接）

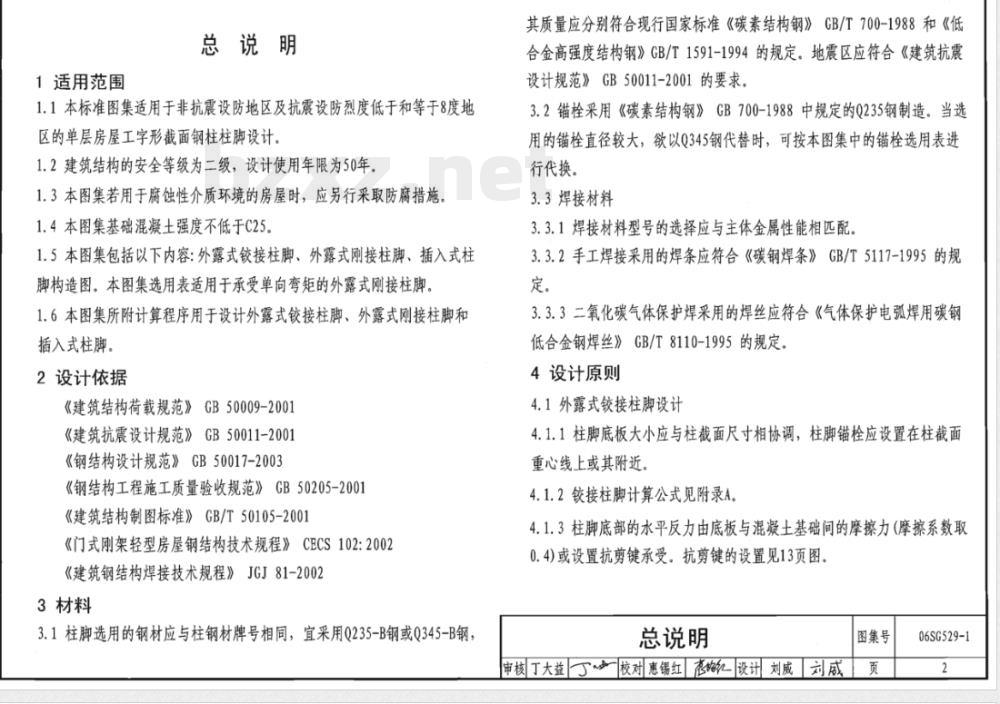

1适用范围
总说明
1.1本标准图集适用于非抗震设防地区及抗震设防烈度低于和等于8度地区的单层房屋工字形截面钢柱柱脚设计1.2建筑结构的安全等级为二级，设计使用年限为50年1.3本图集若用于底蚀性介质环境的房屋时，应另行采取防腐措施，1.4本图集基码混漫土强度不低于C251.5本图集包括以下内容：外露式铰接柱脚、外露式刚接柱脚、插入式程脚构造图，本图集选用表适用于承受单向弯矩的外露式刚接柱脚1.6本图集所附计算程序用于设计外露式铰接柱脚、外露式厕接柱脚和插入式柱脚，
2设计依据
《建筑结构荷载规范》GB50009-2001《建筑抗震设计规范》GB50011-2001《钢结构设计规范》GB50017-2003《钢结构工程施工质量验收规范》GB50205-2001《建筑结构制图标准》GB/T50105-2001《门式刷架轻型房屋钢结构技术规程》CECS102:2002《建筑钢结构焊接技术规程》JGJ81-20023材料
3.1柱脚选用的钢材应与柱钢材牌号相同，宜采用Q235-B钢或Q345-B钢，其质量应分别符合现行国家标准《碳素结构钢》CB/T700-1988和《低合金高强度结构钢》GB/T1591-1994的规定，地震区应符合《建筑抗案设计规范》GB50011-2001的要求，3.2锚栓采用《碳素结构钢》GB700-1988中规定的Q235钢制造，当选用的铺栓直径较大，欲以0345钢代替时，可按本图集中的铺栓选用表进行代换，
3.3焊接材料
3.3.1焊接材料型号的选择应与主体金属性能相园配3.3.2手工焊接采用的焊条应特合《碳钢焊条》GB/T5117-1995的规定。
3.3.3二氧化碳气体保护焊采用的焊丝应特合《气体保护电弧焊用碳钢低合金钢焊丝》GB/T8110-1995的规定4设计原则
4.1外露式接柱脚设计
4.1.1柱脚底板大小应与柱截面尺寸相协调，柱脚铺栓应设置在柱截面重心线上或其附近
4.1.2铰接柱脚计算公式见附录A。4.1.3柱脚底部的水平反力由底板与混凝土基础间的摩擦力（摩擦系数取0.4)或设置抗剪键承受，抗剪键的设置见13页图总说明
图集号
申核丁大益校对惠偶红态机设计刘威刘威页06SG529-1

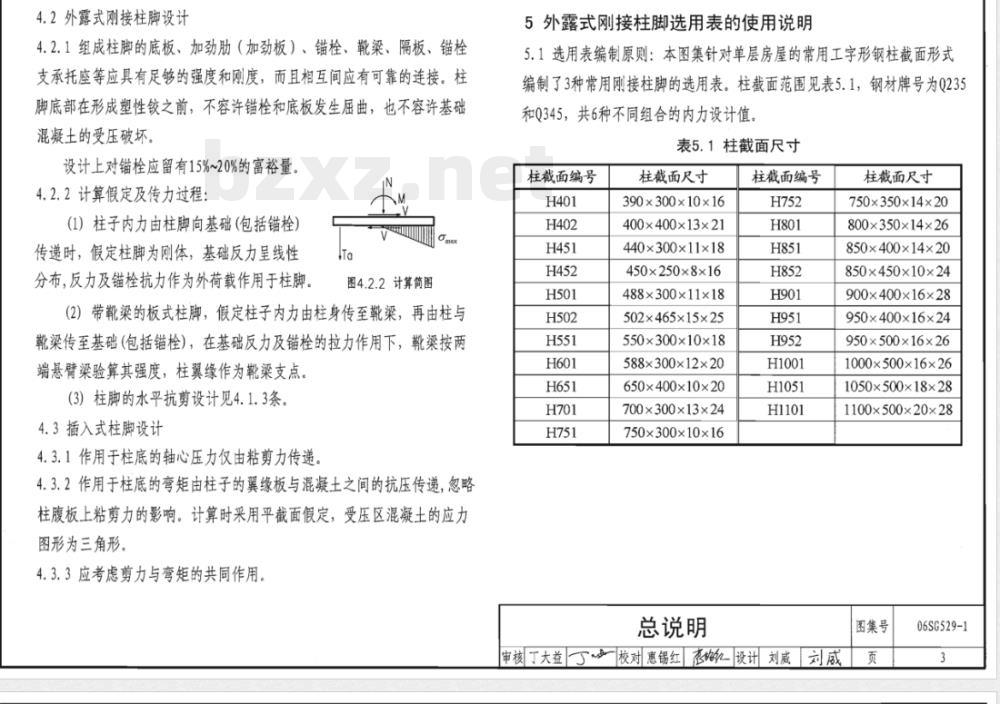

4.2外露式刚接柱脚设计
4.2.1组成柱脚的底板、加劲肋（加劲板）、锚栓、靴梁、隔板、铺栓支承托座等应具有足够的强度和刚度，而且相互间应有可靠的连接，柱脚底部在形成塑性铰之前，不容许错栓和底板发生届曲，也不容许基码混疑土的受压破坏。
设计上对铺栓应留有15%~20%的富裕量4.2.2计算假定及传力过程：
（1）柱子内力由柱脚向基础（包括错栓）传递时，假定柱脚为厕体，基础反力呈线性分布，反力及锚栓抗力作为外荷载作用于柱脚lTo
图4.2.2计算简照
（2）带靴染的板式柱脚，假定柱子内力由样身传至靴梁，再由柱与载梁传至基础（包括错栓）、在基础反力及错栓的拉力作用下，靴类按两端悬臂梁验算其强度，柱翼缘作为靴梁支点。(3）柱脚的水平抗剪设计见4.1.3条，4.3插入式柱脚设计
4.3.1作用于柱底的轴心压力仅由粘勇力传递4.3.2作用于柱底的弯矩由柱子的翼缘板与混暴土之间的抗压传递，忽略柱腹板上粘剪力的影响。计算时采用平截面假定，受压区混减土的应力图形为三角形，
4.3.3应考虑剪力与套矩的共同作用，5外露式刚接柱脚选用表的使用说明5.1选用表综制原则：本图集针对单层房屋的常用工字形钢柱截面形式编制了3种常用刚接柱脚的选用表，柱载面范围见表5.1，钢材牌号为Q235和Q345，共6种不同组合的内力设计值，表5.1柱截面尺寸
柱截面编号
审核丁大益丁校对惠锡红商设计刘威动威柱截面尺寸
390x300×10×16
400×400×13×21
440×300×11×18
450×250×8×16
488×300×11×18
502x465×15×25
550×300×10×18
588x300×12×20
650×400×10×20
700×300x13x24
750×300×10×16
总说明
柱截面编号
HI1101
柱截面尺寸
750×350×14×20
800×350×14×26
850x400×14×20
850×450×10×24
900×400×16×28
950x400x16×24
950×500×16×26
1000×500×16×26
1050×500×18×28
1100x500x20x28
图集号
06SG529-1

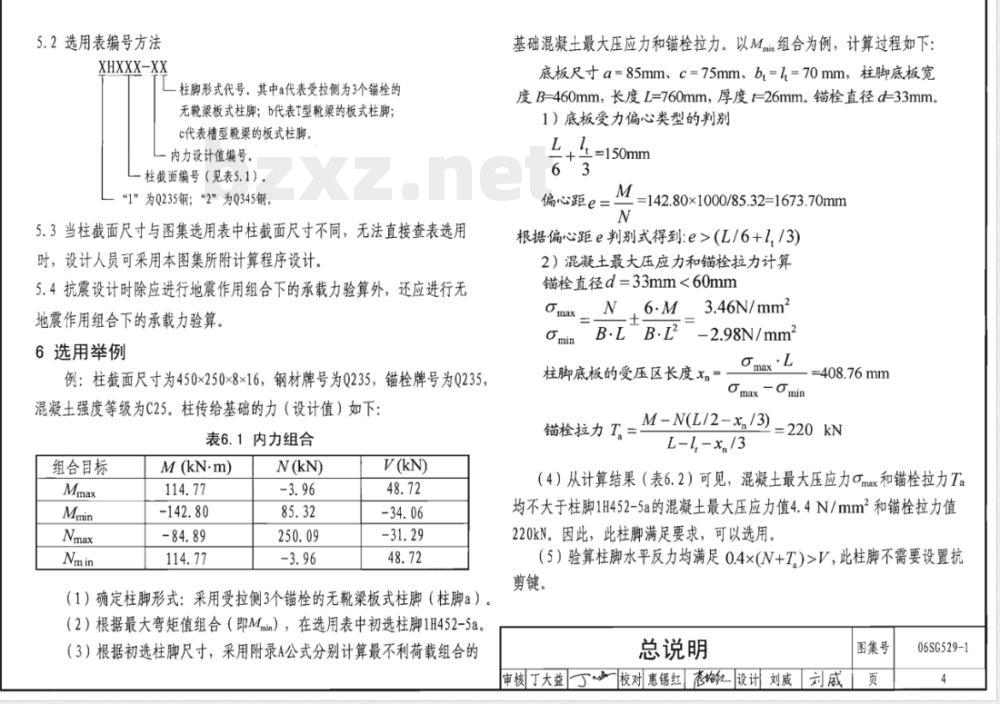

5.2选用表编号方法
XHXXX-XX
一柱脚形式代号，其中a代表受拉侧为3个错栓的无靴梁板式柱脚b代表工型靴梁的板式柱脚c代表精型批梁的板式柱脚
内力设计值编号，
柱载面编号（见表5.1）
\1为0235钢：2”为Q345钢
5.3当柱截面尺寸与图集选用表中柱载面尺寸不同，无法直接查表选用时，设计人员可采用本图集所附计算程序设计5.4抗震设计时除应进行地累作用组合下的承载力验算外，还应进行无地震作用组合下的承载力验算。6选用举例
例：柱载面尺寸为450×250×8×16，钢材牌号为Q235，错栓牌号为0235混漫土强度等级为C25，柱传给基础的力（设计值）如下：表6.1内力组合
组合目标
M(kN·m)
（1）确定柱脾形式：采用受拉侧3个错锚栓的无靴梁板式柱脚（柱脚a）（2）根据最大弯矩值组合（即Mn），在选用表中初选柱脚1H452-5a（3）根据初选柱脚尺寸：采用附录A公式分别计算最不利荷载组合的基础混案土最大压应力和铺栓拉力，以M，组合为例，计算过程如下底板尺寸a=85mm、c=75mm、b,=1,=70mm，柱脚底板宽度B-460mm，长度L=760mm，厚度=26mm。锚栓直径d-33mm1）底板受力偏心类型的判别
Lh=150mm
M=142.80×1000/85.32=1673.70mm偏心距e：
根据偏心距e判别式得到e>（L/6+l./32）混凝土最大压应力和锚检拉力计算铺栓直径d=33mm<60mm
N6.M3.46N/mm
B.LBL-2.98N/mm
柱脚底板的受压区长度X。
Omax-Omdn
M-N(L/2-x,/3)=220kN
锚检拉力T=
L-1,-x./3
（4）从计算结果（表6.2）可见，混凝土最大压应力gmx和铺栓拉力T均不大于柱脚1H452-5a的混凝土最大压应力值4.4N/mm2和铺栓拉力值220kN，因此，此柱脚满足要求，可以选用。（5）验算柱脚水平反力均满足0.4x(N+T)>V，此柱脚不需要设置抗勇键
总说明
审核丁大益丁校对惠锡红惠的设刘威刘威图集号
06SG529-1
组合目标

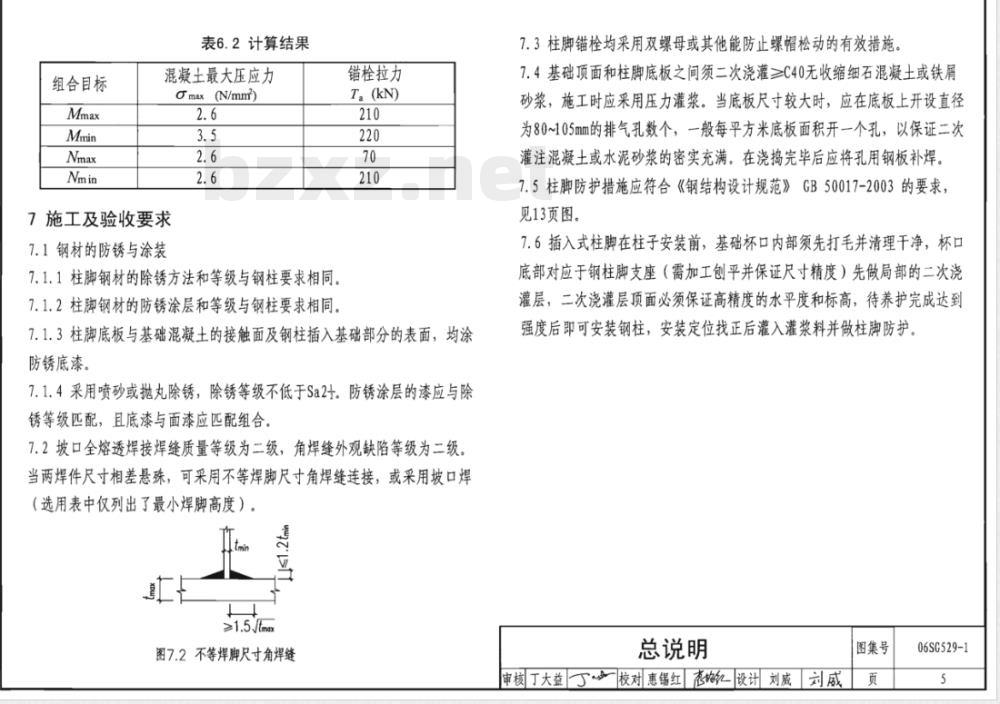

表6.2计算结果
混凝土最大压应力
Cmax(N/mmt)
7施工及验收要求
7.1钢材的防锈与涂装
7.1.1柱脚钢材的除锈方法和等级与钢柱要求相同7.1.2柱脚钢材的防锈涂层和等级与钢柱要求相同。销栓拉力
7.1.3柱底板与基础混凝土的接触面及钢柱插入基础部分的表面，均涂防锈底漆。
7.1.4采用喷砂或抛丸除锈，除锈等级不低于Sa2+。防锈涂层的漆应与除锈等级匹配，且底漆与面漆应匹配组合。7.2坡口全熔透焊接焊终质量等级为二级，角焊终外观缺陷等级为二级当两焊件尺寸相差悬殊，可采用不等焊脚尺寸角焊缝连接，或采用坡口焊（选用表中仅列出了最小焊脚高度）t
图7.2不等焊脚尺寸角焊维
7.3柱脚销栓均采用双螺母或其他能防止螺情松动的有效精施7.4基础顶面和柱脚底板之间须二次浇涯≥C40无收缩细石混凝王或铁屑砂浆，施工时应采用压力灌浆，当底板尺寸较大时，应在底板上开设直径为80~105mm的排气孔数个，一般每平方米底板面积开一个孔，以保证二次灌注混凝土或水泥砂浆的密实充满。在浇捣完毕后应将孔用钢板补焊。7.5柱脚防护措施应符合《钢结构设计规范》CB50017-2003的要求见13页图。
7.6插入式柱脚在柱子安装前，基础杯口内部须先打毛并清理干净，杯口部对应于钢柱脚支座（需加工创平并保证尺寸精度）先做局部的二次浇漂层，二次浇清层项面必须保证高精度的水平度和标高，待养护完成达到强度后即可安装钢柱，安装定位找正后灌入灌黎料并做柱脚防护总说明
审核丁大益校对惠錦红态设计刘威动威图集号
06SG529-1

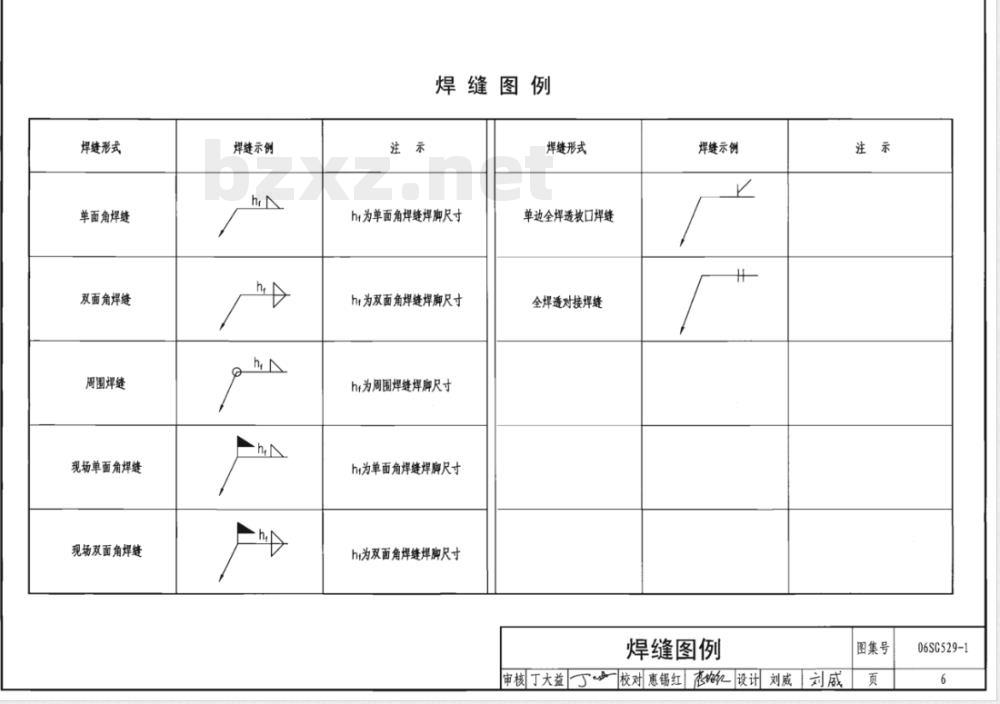

辉建形式
羊面角焊缝
双面角辉
周围辉篷
现扬单面角焊缝
现场双面角焊链
辉缝示例
焊缝图例
辉缝形式
ht为单面角焊缝焊脚尺寸
ht为双面角焊续焊痴尺寸
ht为周围焊缝辉脚尺寸
h,为单面角焊缝焊痴尺寸
h为双面角焊缝焊痴尺寸
单边全焊透妆口焊缝
全焊透对接焊缝
焊续示例
焊缝图例
审核丁大益校对惠锡红志设计刘威威注示
图集号
06SG529-1
双缓量与垫板点挥
销检公称直径d>24/d
≥C40无收缩组石
混辣土或铁屏砂浆
外露式铰接柱脚构造（一）
（用于柱裁面较小时）
(1.5~2)t hb<400(1.5~2)t
（+）z
（安装完半后围焊）
系螺量与热板点焊
销检公种直径d>24
加功板
≥C40无收增细石
雅摄土或铁眉砂菜
外露式铰接柱脚构造（二）
（用于柱裁面较大时）
(1.5~2)thb≥400(1.5~2)
>200,>5d
（安装完毕后围焊）
注：1柱累续与底板同采用全焊透坡口对接焊续违接柱腹板及加动板与底板间采用双面角焊缝连接。2铰接柱脚的错栓直径应根部钢柱板件厚度和底板厚度相协调的原则确定，一般取24~42mm且不宜小于24mm错栓的数日常采用2个或4个，同时应与锅柱载面尺寸以及安装要求相快调，刷杂跨度≤18m时，采用2M24:刚杂跨度≤27m时，采用4M24别架跨度≤30m时采用4M30，错检安装时应采用具有足够则度的固定架定位，柱脚销检灼用双螺母或其他能防止螺相松动的有效措施，
3脚底板上的铺检孔径宜取链检直径加20mm错检螺母下的垫板孔径取储检直径加2mm，垫板厚度一般为0.4d~0.5d（d为错栓外径），但不宜小于20mm，垫板这长取3(d+2)。外露式铰接柱脚构造
审核丁大益丁小校对惠锡红志设计刘威刘威图集号
06SG529-1
错检支承加动脑
板厚≥8
双螺母
与垫板点焊
错检公黎直径d≥24
>C40无收缩细石
混凝土或铁屑砂浆
无靴梁板式柱脚（一）
（柱脾)
≥2(d+2)
（+P）
（安菱完华后围挥）
注：1、外露式别接柱脚，一般均应设置加动，以加强柱脾函度，
2柱翼缘与底板间采用全焊透坡口对接焊缝连接，柱腹板及加功板与底板间采用双面角焊整连接，角焊缝焊脚尺寸不小于1.5/tmin不宜大于1.2tmx，且不宜大于16mm(tmin和tmex分别为较薄和较厚板件厚度）3刷接柱脚继检承受拉力和作为安装围定之用，一般采用Q235钢制作，错检的直径不宜小于24mm.底板的锅检孔径不小于错检直轻加20mm：销检垫板的错栓孔径取销栓直径加2mm，继检维母下垫板的厚度一般为（0.4~0.5)d，但不宜小于20mm，垫板边长取3（d+2）.错栓应采用双螺母紧固为使销检能准确错围于设计位置，应采用具有足够则度的围定架，
外露式刚接柱脚构造
审核丁大益校对惠锡红志设计刘威刘威图集号
06SG529-1
锚检支承加动1
板厚>8
垫板（
双螺母
与垫板点焊
错栓公称直径d≥24
≥C40无收缩细石
混凝土或铁屑砂浆
无靴梁板式柱脚（二）
>2(d+2)
≥10
（安装完丰后医辉）
错栓支承加动励2
板厚8
靴架板
板厚≥10
垫板化
双螺母
与垫板点焊
锚检公称直径d≥24
>C40无收缩细石
混椒土或铁屑砂菜
T型靴梁的板式柱脚
（柱脚b）
>2(d+2)
注：说明见本图集第8页注，
外露式刚接柱脚构造
≥10A
（安装完毕后围焊）
图集号
审核丁大益丁校对惠锡红志设计刘威动威页
06SG529-1
双螺母
写垫板点焊
磨平项紧
加动励
板厚≥8
锚检公称直径d24
靴梁板
60~g0t
≥C40无收缩细石
混凝土或铁用砂浆
槽型靴梁的板式柱脚
（柱脚c）
≥2(d+2)
（安装完华后開焊）
板厚≥8
注：1、继栓支承托座由横板、加动助组成，提高了柱脚的嵌固作用。
2储栓支承托座横板的厚度，取与赖架板同再度：结栓支承托座加劲肋的上端与支承托座横板的连接宜创平预条。
3秘梁的高度不宜小于250mm，其板件的厚度宜与柱翼缘大致相同，且不宜小于10mm，长度要与底板馈调靴梁腹板应符合架睡板的要求整操之同隔板与加功肋不宜小于8mm，同时隔板寻度不应小于隔板跨长的1/50.买板的高度一般为整渠高度的2/3并不宜大于650mm，
4错检支承托座横板的错检孔径不小于错检直径加20mm；锚栓支承托座横板（或加强角钢）上应开缺口以便错栓穿过，
5其他说明见本图集第8页注。
外露式刚接柱脚构造
审核丁大益丁校对惠锡红志设计刘威动威图集号
06SG5291
C30绳石混凝土分层振捣密实
插入式刚性柱脚
PP酱面
注：对于非抗赛设计，插入式柱廊理深dc≥1.5h，且de≥500mm且不宜小于吊装时钢柱长度的1/20：对于抗震设计，插入式柱脚理课de≥2ho，同时应满足下式要求d.zy6M/b,f
其中，M为柱庭弯矩设计值，br为翼缘究度，f为混凝土辅心抗压强度设计值。
插入式刚接柱脚构造
审核丁大益丁校对惠锡红志设计刘威刘成图集号
06SG529-1
错检国定架角钢，通常角钢
肢宽b=(3~3.5)d，肢厚
取相应型号中之最厚者
铺栓固定架角钢
柱脚锚栓固定支架（一）
≥C40无收够细石
混凝土咸铁肩砂浆
00~00=
继检圈定架角钢适常用
L50x5~L75x6
错检国定架设置标高
≥C40无收缩细石
混凝土或铁扁砂浆
柱脚锚栓固定支架（二）
错栓固定架楼弱板
（兼作铺围板）
注：1.为使销检能准确定位应采用具有足够用度的圈定支架，并在瓷揭源激土的过程中注意不使其萝位，2图定架为施工过程中的定位工具，本图仅示出一般情况，施工时应板据材料情况参照本圈构造制作3.图中d为铺栓直径。
4.在角钢或核隔板上的孔经取d+1.5mm。5.错检中心距应依据柱脚详组尺寸准确定位。板厚12~4
缝检中心题
柱脚锚栓固定支架
图集号
审核丁大益丁校对惠锡红离设计刘威刘成页
06SG5291
抗剪健
外露式柱脚抗剪键的设置（一）抗剪键
预埋筋
外露式柱脚抗剪键的设置（二）o
项紧直接焊
注：1图中以柱问支撑处为例表示了柱底抗剪健的设置其他位置设置的柱底抗剪健方向应与图中抗剪健方向成90，且”外靠式柱脚抗剪健的设置（二）“中的抗剪键应设置在柱票缘外侧2.抗剪键载面和连接焊缝的抗剪承载力应计算确定，地面
用强度等级
较低的视疑土包裹
外露式柱脚在地面以下时的防护措施地面
外露式柱脚在地面以上时的防护措施外露式柱脚抗剪键的设置及柱脚防护措施审核丁大益丁校对惠锡红声设计刘威刘威图集号
06SG529-1
