【国家标准(GB)】 汽车安全带提醒装置

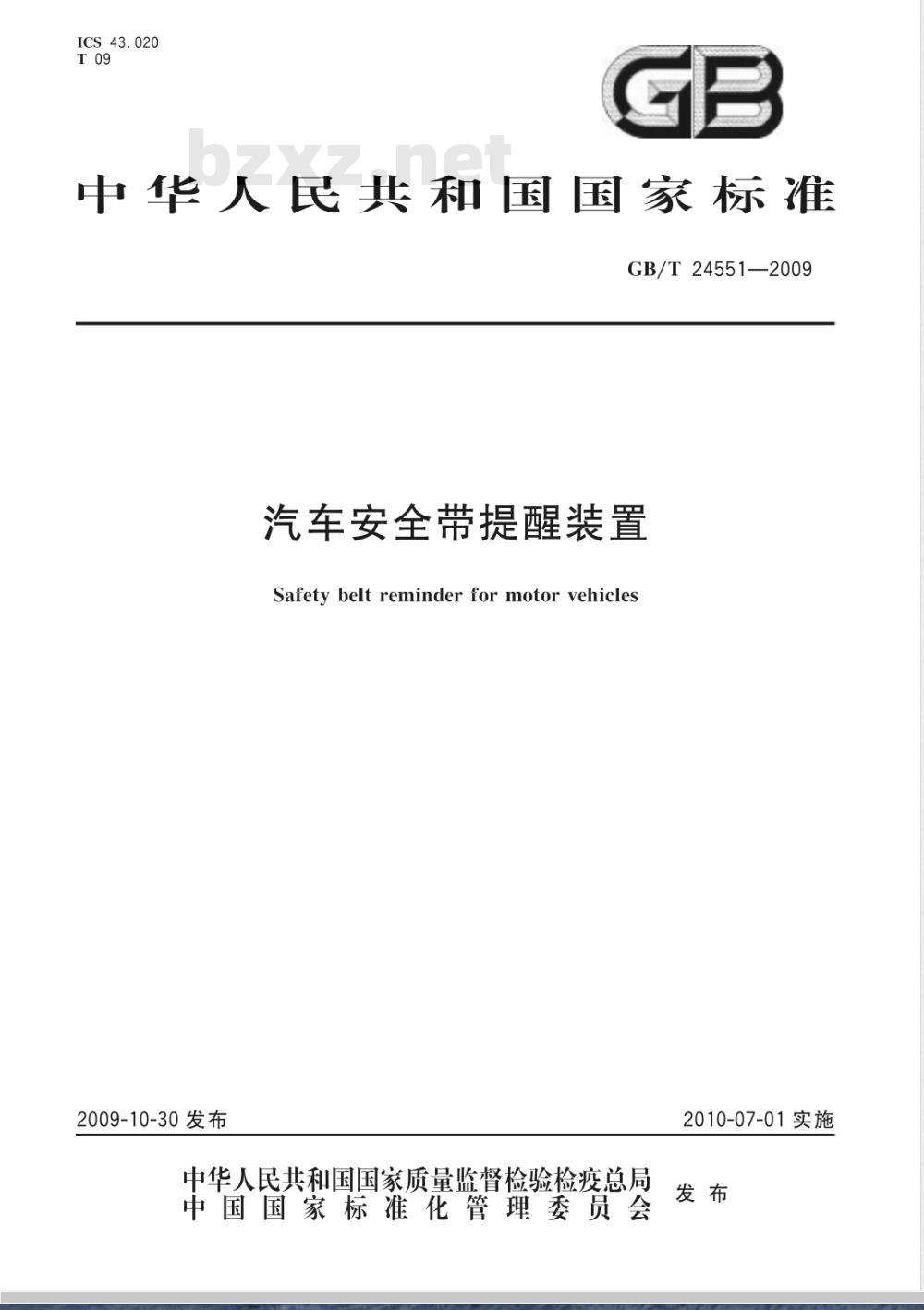

ICS43.020
中华人民共和国国家标准
GB/T24551—2009
汽车安全带提醒装置
Safety belt reminder for motor vehicles2009-10-30 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-07-01实施
GB/T 24551—2009

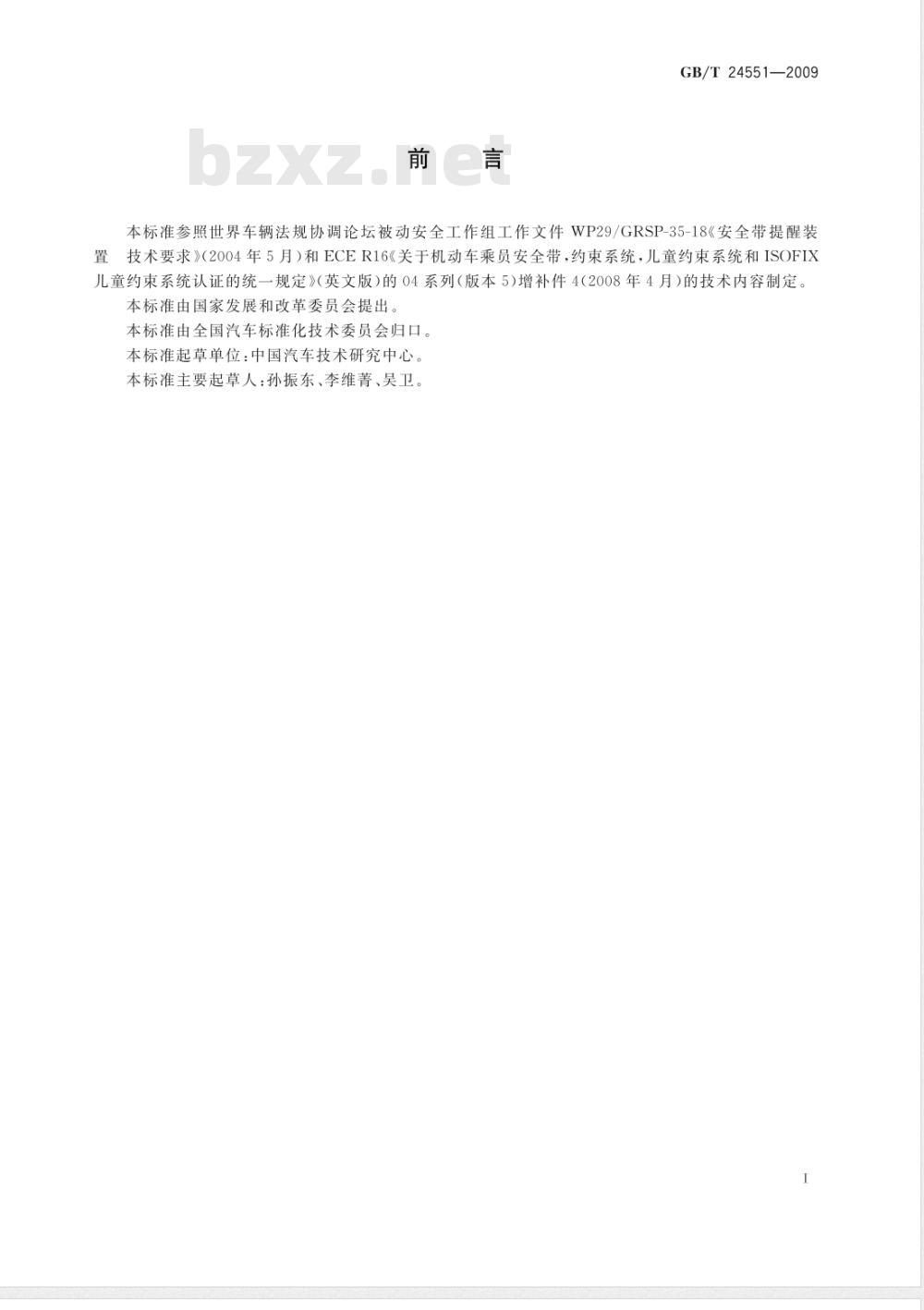

本标准参照世界车辆法规协调论坛被动安全工作组工作文件WP29/GRSP-35-18《安全带提醒装技术要求》（2004年5月）和ECER16《关于机动车乘员安全带，约束系统，儿童约束系统和ISOFIX儿童约束系统认证的统一规定》（英文版）的04系列（版本5)增补件4（2008年4月）的技术内容制定本标准由国家发展和改革委员会提出。本标准由全国汽车标准化技术委员会归口。本标准起草单位：中国汽车技术研究中心。本标准主要起草人：孙振东、李维菁、吴卫。1范围

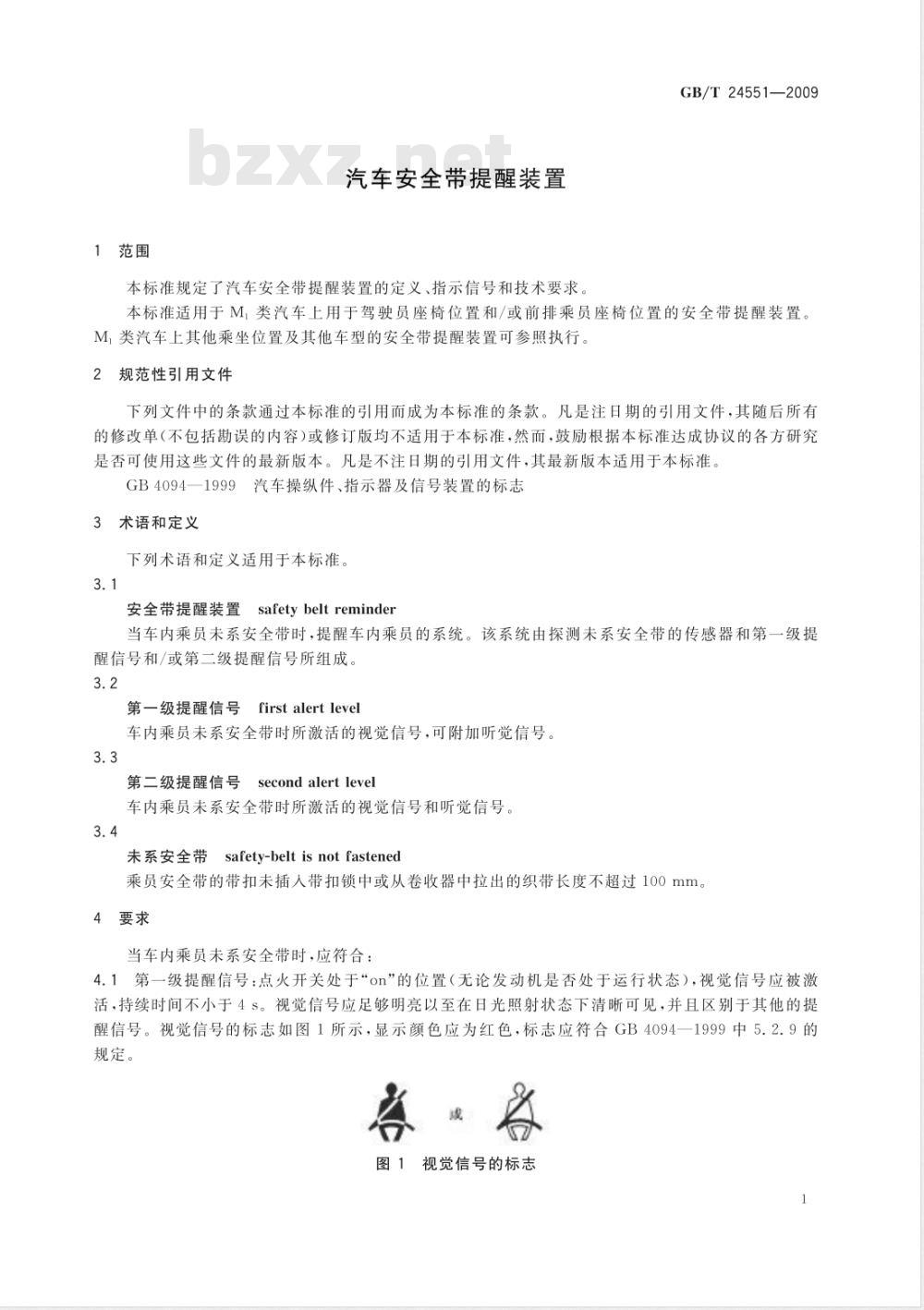

汽车安全带提醒装置
本标准规定了汽车安全带提醒装置的定义、指示信号和技术要求。GB/T24551—2009
本标准适用于M类汽车上用于驾驶员座椅位置和/或前排乘员座椅位置的安全带提醒装置。MI类汽车上其他乘坐位置及其他车型的安全带提醒装置可参照执行。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注目期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB4094一1999汽车操纵件、指示器及信号装置的标志3术语和定义
下列术语和定义适用于本标准。3.1
安全带提醒装置
safetybeltreminder
当车内乘员未系安全带时，提醒车内乘员的系统。该系统由探测未系安全带的传感器和第一级提醒信号和/或第二级提醒信号所组成。3.2
firstalertlevel
第一级提醒信号
车内乘员未系安全带时所激活的视觉信号，可附加听觉信号。3.3
second alert level
第二级提醒信号
车内乘员未系安全带时所激活的视觉信号和听觉信号。3.4
未系安全带
Fsafety-beltisnotfastened
乘员安全带的带扣未插人带扣锁中或从卷收器中拉出的织带长度不超过100mm。4要求
当车内乘员未系安全带时，应符合：4.1第一级提醒信号：点火开关处于“on”的位置（无论发动机是否处于运行状态），视觉信号应被激活，持续时间不小于4。视觉信号应足够明亮以至在日光照射状态下清晰可见，并且区别于其他的提醒信号。视觉信号的标志如图1所示，显示颜色应为红色，标志应符合GB4094一1999中5.2.9的规定。Www.bzxZ.net
图1视觉信号的标志
GB/T24551—2009

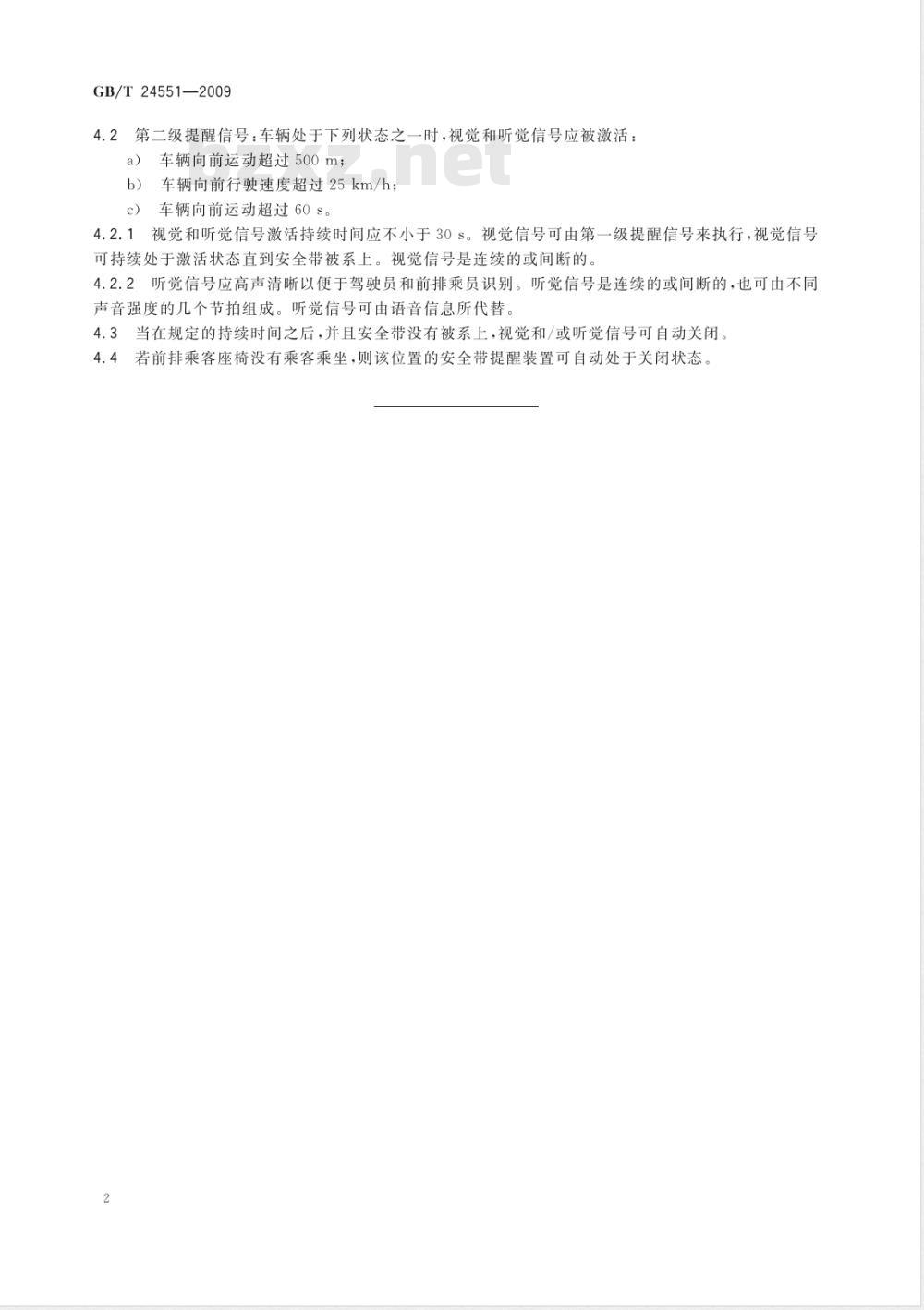

第二级提醒信号：车辆处于下列状态之一时，视觉和听觉信号应被激活：4.2
a）车辆向前运动超过500m；
b）车辆向前行驶速度超过25km/h；c）车辆向前运动超过60 s。
4.2.1视觉和听觉信号激活持续时间应不小于30s。视觉信号可由第一级提醒信号来执行，视觉信号可持续处于激活状态直到安全带被系上。视觉信号是连续的或间断的。4.2.2听觉信号应高声清晰以便于驾驶员和前排乘员识别。听觉信号是连续的或间断的，也可由不同声音强度的几个节拍组成。听觉信号可由语音信息所代替当在规定的持续时间之后，并且安全带没有被系上，视觉和/或听觉信号可自动关闭。4.3
若前排乘客座椅没有乘客乘坐，则该位置的安全带提醒装置可自动处于关闭状态，4.4
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
