【国家标准(GB)】 炭素材料体积密度测定方法

ICS29.050
中华人民共和国国家标准
GB/T24528—2009www.bzxz.net
炭素材料体积密度测定方法
Carbon materialsDetermination method of the bulk density2009-10-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标淮化管理委员会　
2010-05-01实施

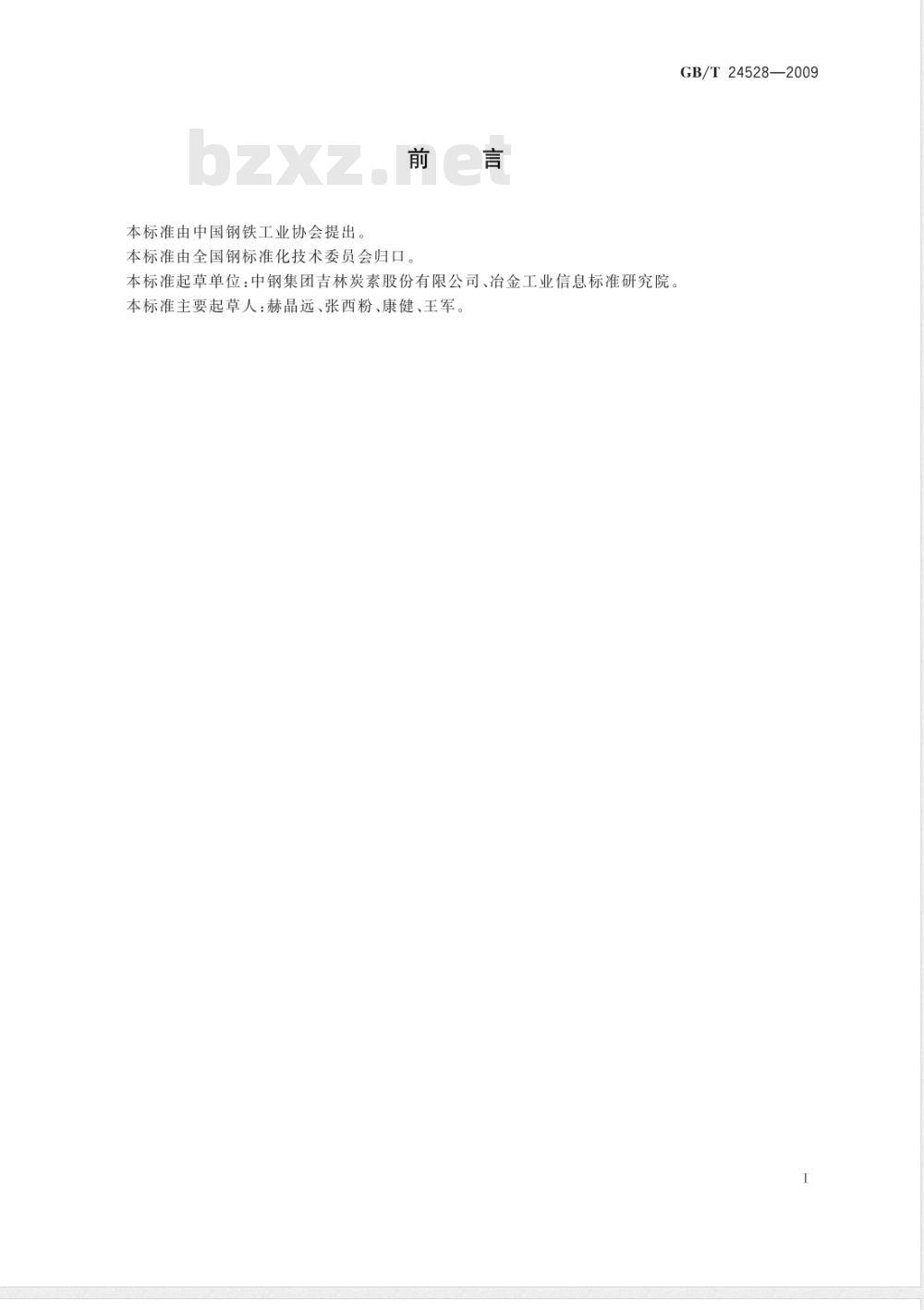

本标准由中国钢铁工业协会提出。前言
本标准由全国钢标准化技术委员会归口。本标准起草单位：中钢集团吉林炭素股份有限公司、冶金工业信息标准研究院，本标准主要起草人：赫晶远、张西粉、康健、王军。GB/T24528—2009

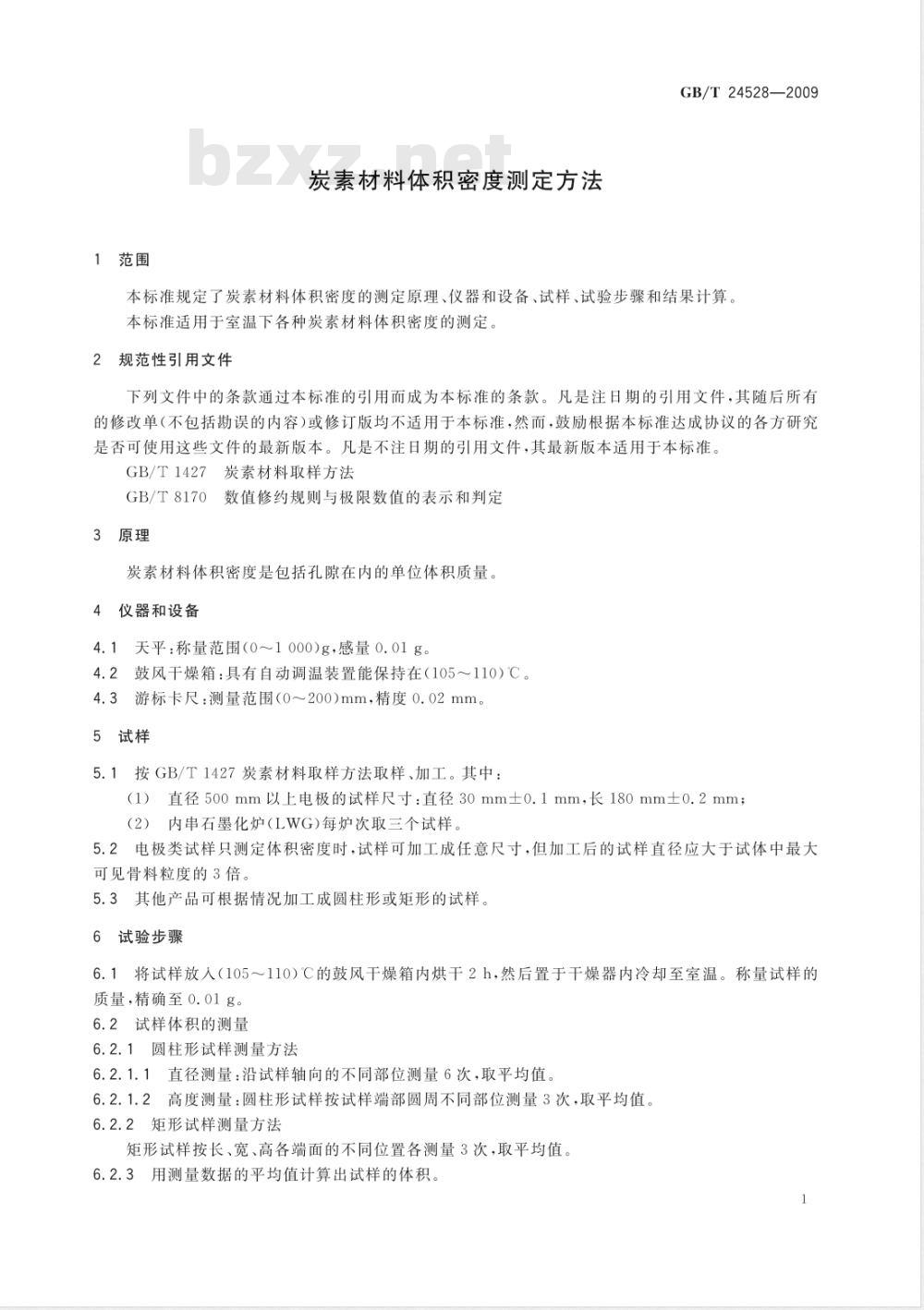

1范围
炭素材料体积密度测定方法
GB/T24528—2009
本标准规定了炭素材料体积密度的测定原理、仪器和设备、试样、试验步骤和结果计算。本标准适用于室温下各种炭素材料体积密度的测定。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1427炭素材料取样方法
GB/T8170数值修约规则与极限数值的表示和判定3原理
炭素材料体积密度是包括孔隙在内的单位体积质量。4仪器和设备
4.1天平：称量范围（0～1000）g，感量0.01g。4.2鼓风干燥箱：具有自动调温装置能保持在（105～110）℃。4.3游标卡尺：测量范围（0~200）mm，精度0.02mm5试样
5.1按GB/T1427炭素材料取样方法取样、加工。其中：（1）直径500mm以上电极的试样尺寸：直径30mm土0.1mm，长180mm土0.2mm；（2）内串石墨化炉（LWG)每炉次取三个试样。5.2电极类试样只测定体积密度时，试样可加工成任意尺寸，但加工后的试样直径应大于试体中最大可见骨料粒度的3倍，
5.3其他产品可根据情况加工成圆柱形或矩形的试样。6试验步骤
6.1将试样放人（105～110）℃的鼓风干燥箱内烘干2h，然后置于干燥器内冷却至室温。称量试样的质量，精确至0.01g。
6.2试样体积的测量
6.2.1圆柱形试样测量方法
6.2.1.1直径测量：沿试样轴向的不同部位测量6次，取平均值。6.2.1.2高度测量：圆柱形试样按试样端部圆周不同部位测量3次，取平均值。6.2.2矩形试样测量方法
矩形试样按长、宽、高各端面的不同位置各测量3次，取平均值。6.2.3用测量数据的平均值计算出试样的体积。1
GB/T24528—2009

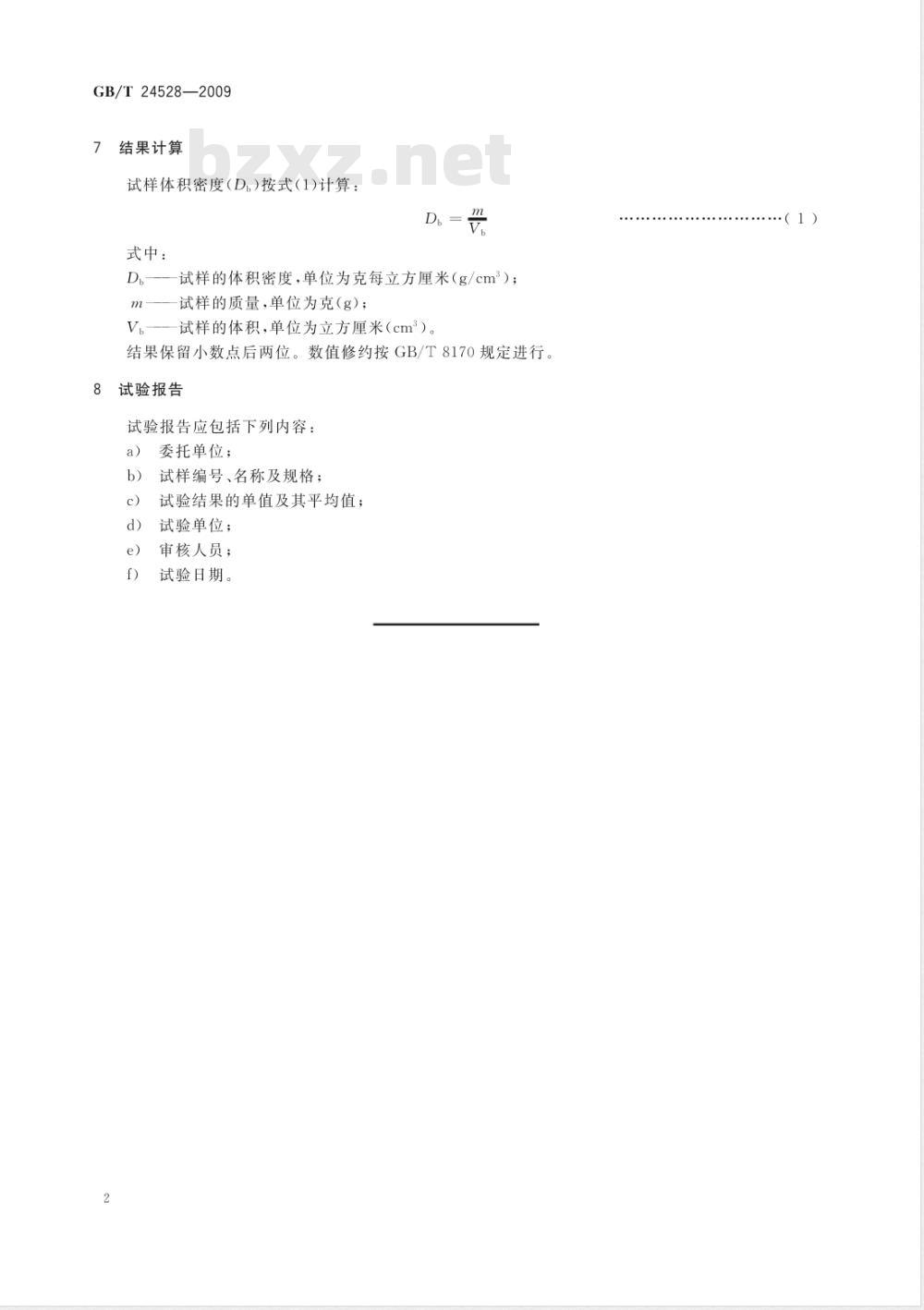

结果计算
试样体积密度（D,)按式（1)计算：式中：
D，一试样的体积密度，单位为克每立方厘米（g/cm）；试样的质量，单位为克（g）；
V试样的体积，单位为立方厘米（cm2）。结果保留小数点后两位。数值修约按GB/T8170规定进行。试验报告
试验报告应包括下列内容：
委托单位；
试样编号、名称及规格；
试验结果的单值及其平均值；
试验单位；
审核人员；
试验日期。
....1)
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
