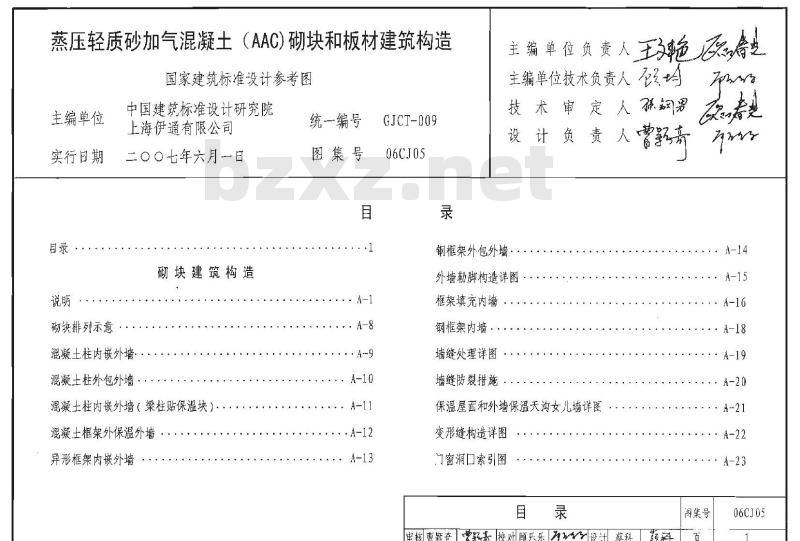

【其他行业标准】 蒸压轻质砂加气混凝土（AAC）砌块和板材建筑构造

蒸压轻质砂加气混凝土（AAC)砌块和板材建筑构造国家建筑标准设计参考图
主编单位
实行日期
砌块排列示意
中国建筑标准设计研究院
上海伊通有限公司
二〇〇七年六月一日
砌块建筑构造
混凝土柱内嵌外墙·
混凝土柱外包外墙
混凝土柱内嵌外墙（梁柱贴保温块）：混凝土框架外保温外墙
异形框架内嵌外墙
统一编号
图集号
+·A-12
GJCT-009
06CJ05
主编单位负责人王艳府点
主编单位技术负责人磁均
技术审定人界
设计负责
钢框架外包外墙
外墙勒脚构造详图
框架填充内墙
钢框架内墙·
墙缝处理详图
墙缝防裂措施
保温屋面和外墙保温天沟女儿墙详图变形缝构造详图
门窗洞口索引图
审核曹颖奇营野校对顾兵乐设汁蔡科Ary
阁集号
06CJ05

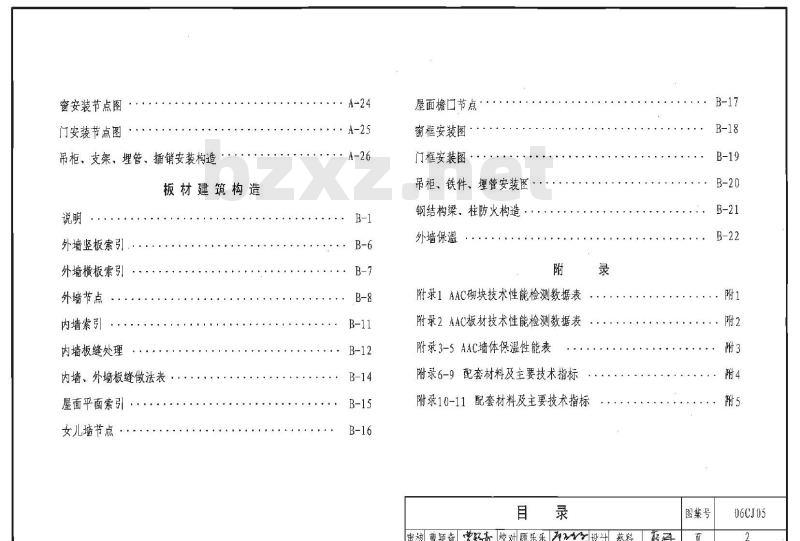

窗安装节点图
门安装节点图
吊柜，支架，埋管、插销安装构造板材建筑构造
外墙竖板索引.
外墙横板索引
外墙节点
内墙索引
内墙板缝处理
内墙、外墙板缝做法表··
屋面平面索引·
女儿墙节点·
屋面檐口节点
窗框安装图
门框安装图·
吊柜、铁件、埋管安装图
钢结构梁，柱防火构造
外墙保温
附录1AAC砌块技术性能检测数据表附录2A4C板材技术性能检测数据表附录3-5AAC墙体保温性能表
附录6-9配套材料及主要技术指标附录10-11配套材料及主要技术指标目录
审核曹颖奇中野奇校对顾乐乐设计蔡科B-17
图集号
06CJ05

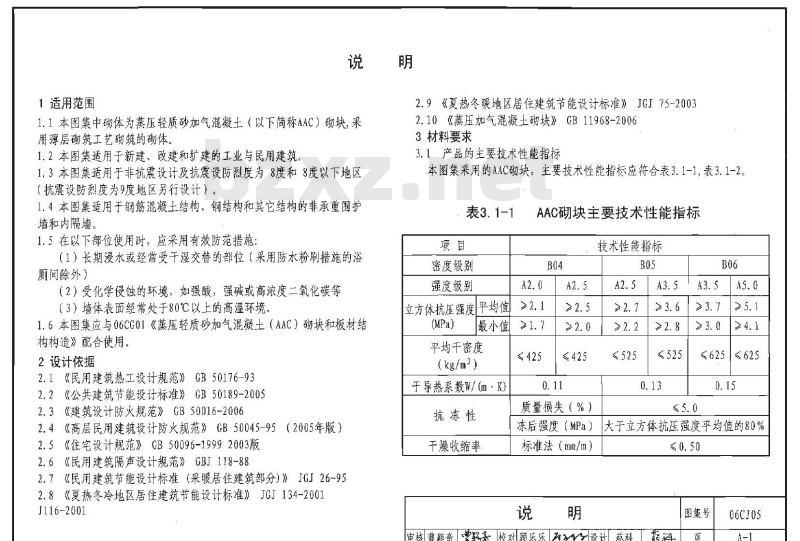

1适用范围
1.1本图集中砌体为蒸压轻质砂加气混凝七（以下简称AAC）砌块，采用薄层砌筑工艺砌筑的砌体
1.2本图集适用于新建、改建和扩建的工业与民用建筑1.3本图集适用于非抗震设计及抗震设防烈度为8度和8度以下地区（抗震设防烈度为9度地区另行设计）。1.4本图集适用于钢筋混凝土结构、钢结构和其它结构的非承重围护墙和内隔墙。
1.5在以下部位使用时，应采用有效防范措施：（1）长期浸水或经常受干湿交替的部位（采用防水粉刷措施的浴厕间除外）
（2）受化学侵蚀的环境，如强酸，强碱或高浓度二氧化碳等（3）墙体表面经常处于80℃以上的高温环境。1.6本图集应与06CG01《蒸压轻质砂加气混凝土（AAC）砌块和板材结构构造》配合使用。
2设计依据
2.1《民用建筑热工设计规范》GB50176-932.2《公共建筑节能设计标准》CB50189-200S2.3《建筑设计防火规范》GB50016-20062.4《高层民用建筑设计防火规范》GB50045-95（2005年版）2.5《住宅设计规范》GB50096-19992003版2.6（民用建筑隔声设计规范》GBJ118-882.7《民用建筑节能设计标准（采暖居住建筑部分）》JGJ26-952.8《夏热冬冷地区居住建筑节能设计标准》JGJ134-2001J116-2001
2.9《夏热冬暖地区居住建筑节能设计标准》JGJ75-20032.10（蒸压加气混凝七砌块》GB11968-20063材料要求
3.1．产品的主要技术性能指标
本图集采用的AAC砌块，主要技术性能指标应符合表3.1-1，表3.1-2表3.1-1
密度级别
强度级别
平均值
立方体抗压强度
最小值
平均干密度
(kg/m2)）
于导热系数W/(m·K)
抗冻性
干燥收缩率
AAC砌块主要技术性能指标
技术性能指标
≤425
≤425
质量损失（%）
冻后强度（MPa）
≤625
大于立方体抗压强度乎均值的80%标准法（mm/m）
图集号
审核曹颖奇营野奇校对顾乐乐设计蔡科科页
06CJ05

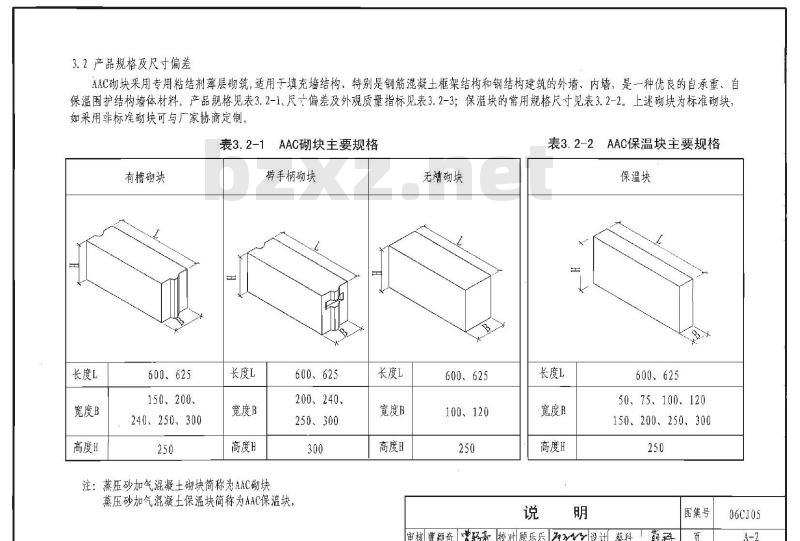

3.2产品规格及尺寸偏差
AAC砌块采用专用粘结剂薄层砌筑，适用于填充墙结构、特别是钢筋混凝土框架结构和钢结构建筑的外墙、内墙，是一种优良的自承重、自保温围护结构墙体材料。产品规格见表3.2-1,尺亡偏差及外观质量指标见表3.2-3；保温块的常用规格尺寸见表3.2-2。上述砌块为标准砌块如采用非标准砌块可与厂家协商定制表3.2-1
AAC砌块主要规格
有槽砌块
长度L
宽度B
高度H
600、625
150、200.
240、250、300
长度L
宽度B
高度H
带手柄砌块
600、625
200、240、
250、300
注：蒸压砂加气混凝土砌块简称为AAC砌块蒸压砂加气混凝土保温块简称为AAC保温块。长度L
宽度B
高度H
无槽砌块
600、625
100、120
AAC保温块主要规格
保温块
长度L
宽度B
高度H
600、625
5075、100、120
150、200、250、300
图集号
审核曹颖奇豊野斋校对顾乐乐设计蔡科菲科页
06CJ05

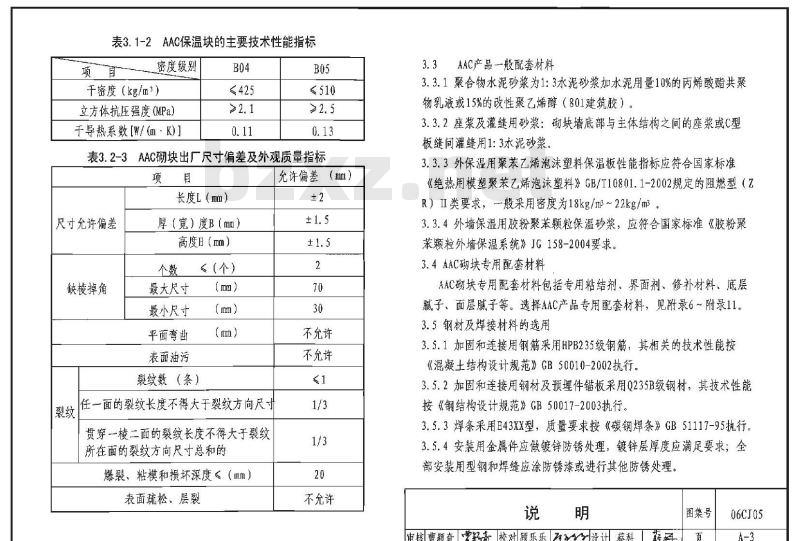

表3.1-2AAC保温块的主要技术性能指标项育
密度级别
干密度（kg/m）
立方体抗压强度（(MPa）
于导热系数[W/ (m·K)]
表3.2-3AAC砌块出厂尺寸偏差及外观质量指标项目
长度L（mm）
尺寸允许偏差
缺棱掉角
厚（）度B（mm）
高度H（mm）
最大尺寸
最小尺寸
平面弯曲
表面油污
《（个）
(mm）
(mm）
裂纹数（条）
任一面的裂纹长度不得大于裂纹方向尺寸贯穿一棱二面的裂纹长度不得大于裂纹所在面的裂纹方向尺寸总和的
爆裂、粘模和损坏深度≤（mm）表面疏蔬松、层裂
允许偏差（mm）
不充许
不允许
不允许
AAC产品--般配套材料
3.3.1聚合物水泥砂浆为1:3水泥砂浆加水泥用量10%的丙烯酸酯共聚物乳液或15%的改性聚乙烯醇（801建筑胶）。3.3.2座浆及灌缝用砂浆；砌块墙底部与主体结构之间的座浆或C型板缝间灌缝用1:3水泥砂浆
3.3.3外保温用聚苯乙烯泡沫塑料保温板性能指标应符合国家标准《绝热用模塑聚苯乙烯泡沫塑料》GB/T10801.1-2002规定的阻燃型（ZR）I类要求，一般采用密度为18kg/m3～22kg/m33.3.4外墙保温用胶粉聚苯颗粒保温砂浆，应符合国家标准《胶粉聚苯颗粒外墙保温系统》JG158-2004要求，3.4AAC砌块专用配套材料
AAC砌块专用配套材料包括专用粘结剂、界面剂、修补材料、底层腻子、面层腻子等。选择AAC产品专用配套材料，见附录6～附录11.3.5钢材及焊接材料的选用
3.5.1加固和连接用钢筋采用HPB235级钢筋，其相关的技术性能按《混凝土结构设计规范》GB50010-2002执行3.5.2加固和连接用钢材及预埋件锚板采用0235B级钢材，其技术性能按《钢结构设计规范》GB50017-2003执行、3.5.3焊条采用E43XX型，质量要求按《碳钢焊条》GB51117-95执行3.5.4安装用金属件应做镀锌防锈处理，镀锌层厚度应满足要求：全部安装用型钢和焊缝应涂防锈漆或进行其他防锈处理说明
审核曹颖奇轻校对顾乐乐设计蔡科設图集号
06CJ05
4设计要求
4.1墙体综合性能要求
AAC砌块墙体作为与建筑物同寿命的围护结构可减轻建筑物的自重、减小结构构件尺寸、提高隔热保温性能、抗渗性能、防火性能、隔声性能和装饰性能，满足建筑物所需要的综合性能要求。4.2隔热保温要求
AAC砌块墙体作为自保温外墙，采用一定厚度就能达到国家节能标准对外墙保温隔热的要求，设计人员也可查附录3根据AAC墙体热工指标进行热工计算，确定墙体厚度，民用建筑外墙最小厚度不宜小于175mm。屋面保温应优先选用B04级保温块铺设，平屋面还可以采用1：8（水泥：AAC产品碎料）现浇层作保温层，保温层厚度根据热工计算确定。为解决梁柱位置的\热\桥，宜优先考虑AAC墙体外包方案，也可在梁柱面采用贴AAC保温块、保温砂浆或聚苯板保温做法以达到节能标准要求。
4.3隔声要求
对有隔声要求的墙体，按墙体厚度、构造和饰面做法，向厂家查询相关构造的隔声量资料。
4.4防火要求
AAC是一种无机不燃材料，常用厚度的AAC砌块外墙的耐火极限均超过各类建筑内外墙-级耐火极限的要求，125mm及以上厚度的板材墙体均达到作为建筑防火墙耐火极限4小时的要求。AAC砌块墙耐火试验检测数据见附录1，板材见附录2。4.5防渗要求
AAC砌块及板材墙体抗水渗透的能力较好，为进一步确保和提高AAC墙体抗渗能力，除保证施工质量外，对多水环境如卫生间等可采取墙根接缝打密封胶，浇注混凝土导墙等措施；也可采用防水界面剂、用薄层聚合物砂浆或防水砂浆粉刷的做法；对防水要求高的墙体还可采用两层防水粉刷的做法等。
4.6墙缝处理
为使AAC墙体适应主体结构及自身的变形，在AAC墙体和梁柱之间应留10~15mm的缝隙，墙体和主体结构之间一般采用柔性连接：对刚度较大的钢筋混凝土结构的中小型建筑砌体墙缝可填入聚合物水泥砂浆或粘结剂；对高层钢筋混凝土和钢结构的墙体与主体结构间的缝应打PU发泡剂，或填岩棉（有防火要求时），砌体墙为外包外墙时应每一柱距或不大于6m设一道构造缝。
5施工要求
5.1砌块砌筑排列要求
5.1.1为便于配料和减少现场切锯工作量，在施工前宜进行排块。5.1.2排块设计应处理好开间、进深及门窗洞口与制品的模数协调，确定砌块的主要规格和辅助规格。说明
图集号
审核曹颖奇常轻新校对顾乐乐设计蔡科科页06CJ05
5.1.3砌块排列应上下错缝搭接，搭接长度宜大于砌块长度1/3，耳最小搭接长度不得小于100mum
5.1.4在寒冷和严寒地区的框架结构中，宜优先选择砌块外包方案，当采用镶砌在梁柱间方案时，砌块不应与梁柱在同一平面，外侧应留保温层厚度。
5.1.5避免设计≤600mm的窗间墙。当窗间墙≤600mm时，应采取相应技术措施。
5.1.6本图集例举了窗台高度为900mm和1000mm的两种砌块排列图。其它情况可根据实际需要予以调整，5.2砌筑要求
5.2.1砌块应采用专用工具进行薄层砌筑，砌筑砂浆应采用AAC专用粘接剂，其垂直灰缝和水平灰缝均为2～3mm，并确保灰缝饱满5.2.2砌筑前应事先测量放线、配块、应每皮挂线砌筑，确保墙面平整度和垂直度。
5.2.3砌筑在结构件（楼板和梁）上的第-皮砌块时应用1:3水泥砂浆座浆，以保证砌块面平直。
5.2.4AAC砌块配块时，禁止刀劈斧，应用台锯或手锯切割，墙上凿孔等应采用专用工具施工，不得随意剔凿。5.2.5保温块的砌筑方式与砌块相同，保温块之间以及保温块与基层墙体之间均应采用AAC专用粘接剂粘结5.2.6基层墙体外贴保温块时，建筑高度≤24m时，每6m宜加设混凝土挑出支承措施或经防腐处理的水平托角条：建筑高度超过24m时，超讨部份每3m应加设支承措施，除此外，还应增加机械固定措施，5.2.7AAC砌块墙施工允许偏差见下表表5.2.7AAC砌块墙施工充许偏差项次
轴线位移
每层墙面垂直度
全高垂直度≤10m
全高垂直度>10m
表面平整度
洞口位移
5.3墙面防裂措施
允许偏差（imm）
检验方法
2m托线板，吊垂线
经结仪，吊垂线
经结仪，吊垂线
2m靠尺和塞尺
5.3.1通长的AAC砌块墙，每≤6m设一构造柱（不论有无丁字墙），构造柱可为钢筋混凝土柱，也可为钢柱。构造柱和AAC墙缝在墙面处理时应加贴耐碱玻纤网格布，宽度宜200mm。5.3.2AAC砌块框架填充墙在墙面处理时，宜在不同材料接缝处加贴耐碱玻纤网格布，宽度宜>200mm。说
审核普颖奇营野新校对顾乐乐设计蔡科鞋科图集号
06CJO5
5.3.3AAC块墙和不同材料梁、柱相接的阴角缝处，可在批刮腻子时勾出4～5mm宽的凹缝，打入白色密封胶，待干后再做涂料墙面5.4管线布置及开槽要求
5.4.1墙内管线开凿前，应先弹线，然后沿槽两边用切割机切槽，再用凿或专用镂槽工具剔出槽口，要求平直整齐，控制槽深≥管外径+15mm为宜。
5.4.2对墙上镂槽埋设暗管的墙体，应尽量避免水平方向开槽；竖向镂槽深度不宜大于1/3墙厚.当不得已>1/3墙厚时，应采取防止墙面开裂的可靠措施。
5.4.3尽可能避免交叉或双面开槽，必须交叉或双面开槽时，宜使双面开槽的部位相距至少600mm范围以外。穿越墙体的水管应严防渗水。5.4.4管线开槽埋管应固定牢固，用聚合物砂浆分两次补平，第一次填实至距表面5~8mm处，待干后再用聚合物水泥砂浆补平，为提高抗裂性在做腻子时，可沿缝贴200mm宽耐碱玻纤网格布或加设镀锌钢丝网增强。5.5本图集所标注的\尼龙锚栓\，用于安装和固定重物。一般采用中8中10尼龙锚栓，置入AAC材料深度≥70mm，置入混凝土深度≥50mm；金属锚栓应符合国家标准的膨胀型金属胀锚螺栓，置入混凝土深度50mm6.AAC砌块内、外墙装饰做法见表6.1、表6.2内墙
AAC砌块、保温块内墙饰面做法表名称
涂料墙面1
涂料墙面2
面砖墙面1
面砖墙面2
厚度(mm）
涂料或壁纸
1～2厚AAC专用面层腻子（又称面批土）2～3厚AAC专用底层腻子（又称底批土）AAC墙体基面
涂料或壁纸
底层、面层专用腻子
6厚混合砂浆（水泥：石灰膏：砂=1:1:6）(或聚合物水泥砂浆总厚度不超过12mm2~3厚AAC专用界面剂
AAC墙体基面
面砖粘结剂
2~厚AAC专用防水界面剂
AAC墙体基面
6厚聚合物水泥砂浆1~2遍
2~3厚AAC专用防水界面剂
AAC墙体基面
审核曹颖奇中野东校对顾乐乐设计蔡科英科图集号
06CJ05
涂料墙面1
涂料墙面2
面砖墙面
小型石材
（注2）
石板或金
属板墙面
AAC砌块、保温块外墙饰面做法表厚度(mm)
外墙涂料
外墙腻子两遍
AAC墙体基面
外墙涂料
外墙腻子2遍
6厚混合砂浆（水泥：石灰膏：砂=1:1:6）或聚合物水泥砂浆总厚度不超过12mm）2~3厚AAC专用界面剂
AAC墙体基面
6厚聚合物水泥砂浆1~2遍
2～3厚AAC专用界面剂
AAC墙体基面
陶磁粘结剂粘贴石材此内容来自标准下载网
弹线，每600安装托角条
6厚聚合物水泥砂浆粉刷≤40
2~3厚AAC专用界面剂
AAC墙体基面
千挂饰面板
设计选定丨专用型钢龙骨固定在主体结构上AAC墙体基面
注：1，砌块墙体与其他材质的连接处，在AAC专用界面剂层内或腻子层内应加贴耐碱玻纤网格布，耐碱玻纤网格布厚度0.25mm，网眼大小9目，2.小型石材增面指石材尺寸≤300×300×20mm，且仅适用于建筑物高度8m以下7．其他
本图集采用的图例标识：
AAC砌块剖面图
参考图集号
06CJ05
详图编号
详图页次
本图集未注明尺寸单位均为毫米，说明
审核曹颖奇营墅务校对顾乐乐设计蔡科落科图集号
06CJ05
3 06CG01
AAC保温块或其他保温材料
AAC保温块或其他保温材料
1000高窗台砌块排列示意
06C601
楼层标高
楼层标高
306C601
AAC保温块或其他保温材料
050E 052#05 # 057 # 057
052052
AAC保温块或其他保温材料
900高窗台砌块排列示意
砌块排列示意
楼层标高
AAC板材切割过梁
06cdo17
(A-12)
楼层标高
图集号
审核 打印名中野新校对蔡料萨科设计胡瑞斌相珞测页
06CJ05
-19-19A-197
-19人±-19人4-19
AAC砌块外墙
饰面按单体设计
平面索引图
-20八A-20
4-20人A-20
饰面按单体设计
A-16A4-16
4-16人-16
-16人A-16
注：单体设计内外墙饰面见本图集按说明表6.1，表6，2选用AAC砌块外墙
饰面按单体设计
A-19人4-19人4-19
钢筋混凝土梁
-19-19-19/
AAC彻块外墙
饰面按单体设计
混凝土柱内嵌外墙
饰面按单体设计
±-19人区-19人-19
A-20人A-20
图集号
审核曹颖奇影东校对蔡科存料设计胡瑞斌湖瑞械页
06CJ05
AAC砌块外墙
饰面按单体设计
面层腻子
耐碱玻纤网格布
一底层腻子
4-20人4-20
平面索引图
A-17A-17
A-17AA-17
2-17-17
注：单体设计内外墙饰面见本图集按说明表6.1，表6.2选用AAC砌块外墙
饰面按单体设计
饰面按单体设计
粘贴AAC保温块或其他保温材料
-面砖墙面
-6mm厚聚合物水泥砂浆或防水砂浆碱玻纤网格布
2 ~ 3mm厚AAC 专用防水界面剂
饰面按单体设计
-19人-19
混凝土柱外包外墙
-20人A-20
图集号
审核 曹颖奇原乳疗校对藜科虐科设讯胡瑞斌湖璐试页
06CJ05
