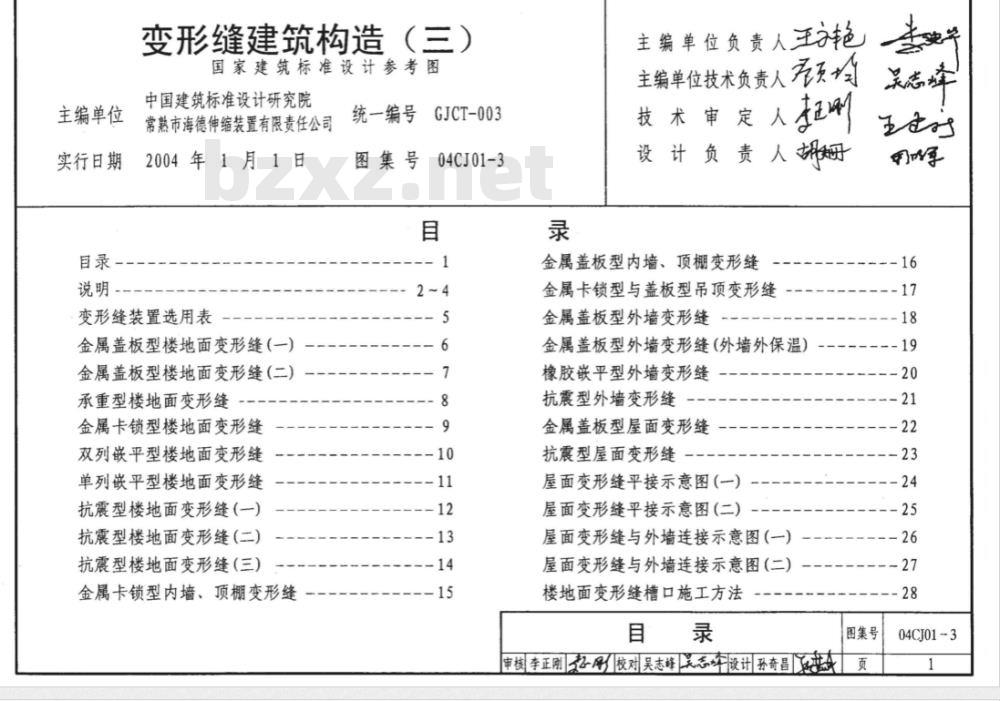

变形缝建筑构造（三）
国家建筑标准设计参考图
中国建筑标准设计研究院
常熟市海德伸缩装置有限责任公司2004年1月1日
变形缝装置选用表
金属盖板型楼地面变形缝（一)
金属盖板型楼地面变形缝(二)
承重型楼地面变形缝
金属卡锁型楼地面变形缝
双列嵌平型楼地面变形缝
单列嵌平型楼地面变形缝
抗震型楼地面变形缝(一)
抗震型楼地面变形缝(二)
抗震型楼地面变形缝（三）
金属卡锁型内墙、顶棚变形缝
统一编号
图集号
GJCT-003
04CJ01-3
主编单位负责人王艳
主编单位技术负责人
技术审定
设计负责人
金属盖板型内墙、顶棚变形缝
金属卡锁型与盖板型吊顶变形缝金属盖板型外墙变形缝
金属盖板型外墙变形缝(外墙外保温）橡胶嵌平型外墙变形缝
抗震型外墙变形缝
金属盖板型屋面变形缝
抗震型屋面变形缝
屋面变形缝平接示意图（一）
屋面变形缝平接示意图（二）
屋面变形缝与外墙连接示意图(一)屋面变形缝与外墙连接示意图（二）楼地面变形缝槽口施工方法
审核李正刚起刷校对吴志峰民志车设计孙奇昌图集号
吴志蜂
04CJ01-3

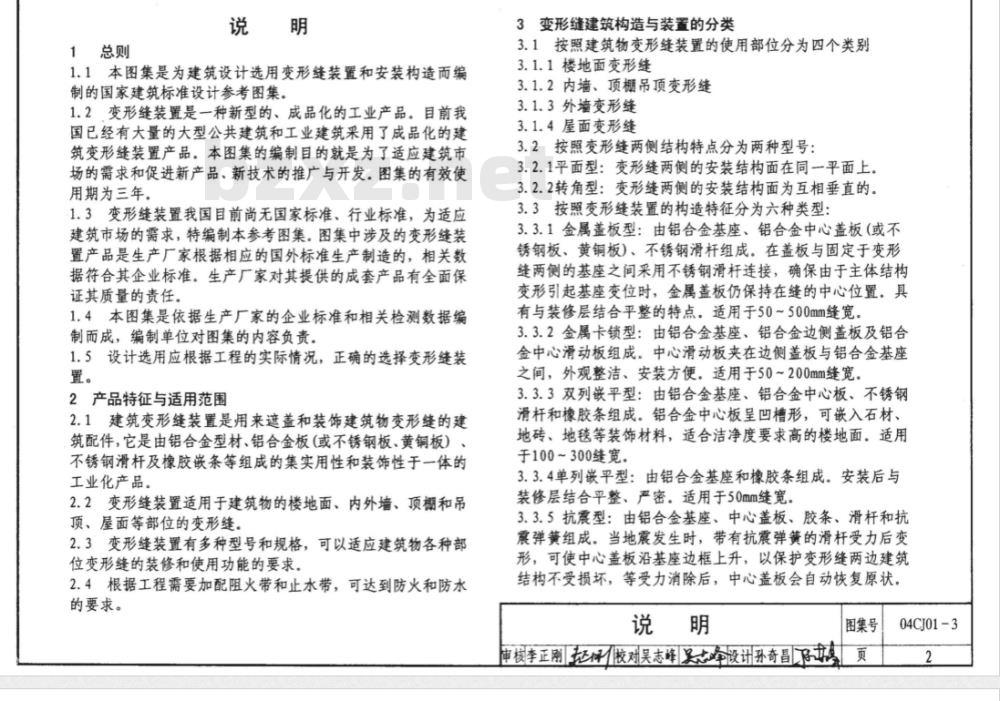

1总则
1.1本图集是为建筑设计选用变形缝装置和安装构造而编制的国家建筑标准设计参考图集。1.2变形缝装置是一种新型的、成品化的工业产品。目前我国已经有大量的大型公共建筑和工业建筑采用了成品化的建筑变形缝装置产品。本图集的编制目的就是为了适应建筑市场的需求和促进新产品、新技术的推广与开发。图集的有效使用期为三年。
1.3变形缝装置我国目前尚无国家标准、行业标准，为适应建筑市场的需求，特编制本参考图集。图集中涉及的变形缝装置产品是生产厂家根据相应的国外标准生产制造的，相关数据符合其企业标准。生产厂家对其提供的成套产品有全面保证其质量的责任。
1.4本图集是依据生产厂家的企业标准和相关检测数据综制而成，编制单位对图集的内容负责。1.5设计选用应根据工程的实际情况，正确的选择变形缝装置。
2产品特征与适用范围
2.1建筑变形缝装置是用来遮盖和装饰建筑物变形缝的建筑配件，它是由铝合金型材、铝合金板(或不锈钢板、黄铜板)不锈钢滑杆及橡胶嵌条等组成的集实用性和装饰性于一体的工业化产品。
2.2变形缝装置适用于建筑物的楼地面、内外墙、项棚和吊顶、屋面等部位的变形缝。
2.3变形缝装置有多种型号和规格，可以适应建筑物各种部位变形缝的装修和使用功能的要求。2.4根据工程需要加配阻火带和止水带，可达到防火和防水的要求。
3变形缝建筑构造与装置的分类
3.1按照建筑物变形缝装置的使用部位分为四个类别3.1.1楼地面变形缝
3.1.2内墙、顶棚吊顶变形缝
3.1.3外墙变形缝
3.1.4屋面变形缝
3.2按照变形缝两侧结构特点分为两种型号：3.2.1平面型：变形缝两侧的安装结构面在同平面上。3.2.2转角型：变形缝两侧的安装结构面为互相垂直的。3.3按照变形缝装置的构造特征分为六种类型：3.3.1金属盖板型：由铝合金基座、铝合金中心盖板（或不锈钢板、黄铜板）、不锈钢滑杆组成。在盖板与固定于变形缝两侧的基座之间采用不锈钢滑杆连接，确保由于主体结构变形引起基座变位时，金属盖板仍保持在缝的中心位置。具有与装修层结合平整的特点。适用于50~500mm缝宽。3.3.2金属卡锁型：由铝合金基座、铝合金边侧盖板及铝合金中心滑动板组成。中心滑动板夹在边侧盖板与铝合金基座之间，外观整洁、安装方便。适用于50~200mm缝宽。3.3.3双列嵌平型：由铝合金基座、铝合金中心板、不锈钢滑杆和橡胶条组成。铝合金中心板呈凹槽形，可嵌入石材、地砖、地毯等装饰材料，适合洁净度要求高的楼地面。适用于100~300缝宽。
3.3.4单列嵌平型：由铝合金基座和橡胶条组成。安装后与装修层结合平整、严密。适用于50mm缝宽。3.3.5抗震型：由铝合金基座、中心盖板、胶条、滑杆和抗震弹黄组成。当地震发生时，带有抗震弹簧的滑杆受力后变形，可使中心盖板沿基座边框上升，以保护变形缝两边建筑结构不受损坏环，等受力消除后，中心盖板会自动恢复原状。说明
图集号
审核李正刚起相校对昊志峰灵态峰设计孙奇昌女页
04CJ01-3
它可以承受多方向的变位，具有接终平整、装饰效果好等特点。适用于75~500mm缝宽
3.3.6承重型：增加盖板厚度，提高承载能力。一般可满足3t车辆通过，也可根据设计荷载大小由厂家订做。4材料及技术要求

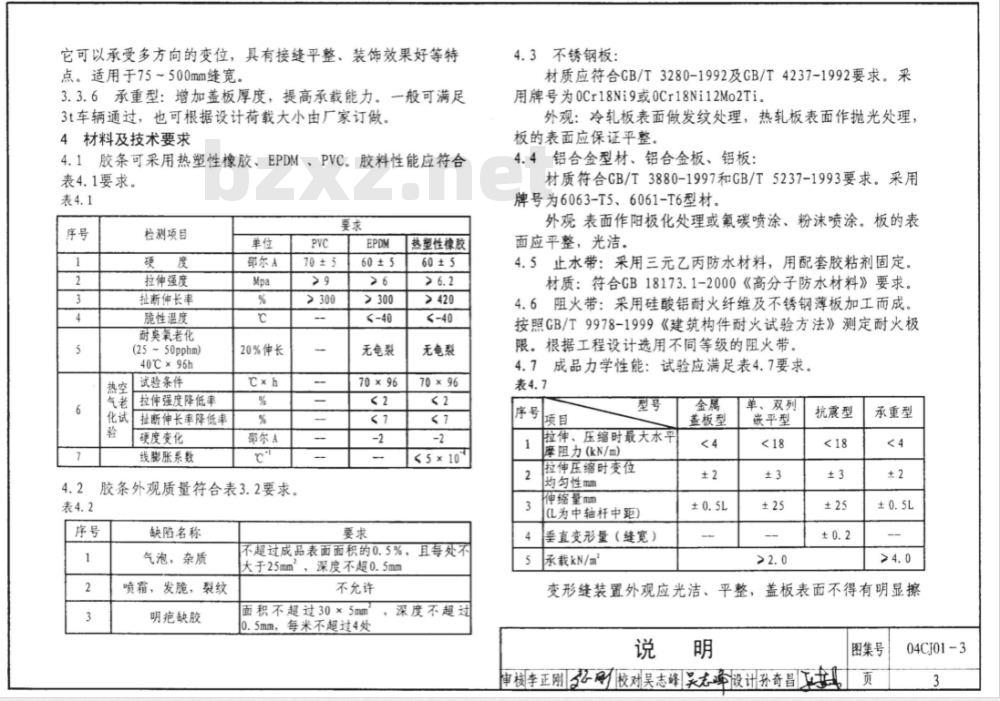

4.1胶条可采用热塑性橡胶、EPDM、PVC。胶料性能应符合表4.1要求。
检测项目
拉伸强度
扯断伸长率
脆性温度
耐奥氧老化
(25~50ppbm
40℃x96h
试验条件
拉伸强度降低率
拉断伸长率降低率
硬度变化
线膨胀系数
邵尔A
20%伸长
邵尔A
胶条外观质量符合表3.2要求。
缺陷名称
气泡，杂质
喷霜，发脆，裂纹
明疤缺胶
70 ± 5
60 ± 5
≤-40
无龟裂
70 × 96
热塑性橡胶
60 ± 5
无龟裂
70 × 96
<5×10
不超过成品表面面积的0.5%，且每处不大于25mm2，深度不超0.5mm
不允许
面积不超过30×5mm
0.5mm，每米不超过4处
深度不超过
4.3不锈钢板：
材质应符合GB/T3280-1992及GB/T4237-1992要求。采用牌号为0Cr18Ni9或0Cr18Ni12Mo2Ti。外观：冷轧板表面做发纹处理，热轧板表面作抛光处理，板的表面应保证平整。
4.4铝合金型材、铝合金板、铝板：材质符合CB/T3880-1997和CB/T5237-1993要求。采用牌号为6063-T5、6061-T6型材。外观表面作阳极化处理或氟碳喷涂、粉沫喷涂。板的表面应平整，光洁，
4.5止水带：采用三元乙丙防水材料，用配套胶粘剂固定材质：符合GB18173.1-2000《高分子防水材料》要求4.6阻火带：采用硅酸铝耐火纤维及不锈钢薄板加工而成。按照CB/T9978-1999《建筑构件耐火试验方法》测定耐火极限。根据工程设计选用不同等级的阻火带。4.7成品力学性能：试验应满足表4.7要求。表4.7
拉伸、压缩时最大水平
摩阻力（kN/m）
拉伸压缩时变位
均匀性
伸缩量mm
(L为中轴杆中距)
垂直变形量（缝宽）
承载kN/m
盖板型
单、双列
嵌平型
抗震型
承重型
变形缝装置外观应光洁、平整，盖板表面不得有明显擦说明
审核李正刚必耐校对吴志峰吴峰设计孙奇昌女图集号
04CJ01-3
纹。端面应切平整。

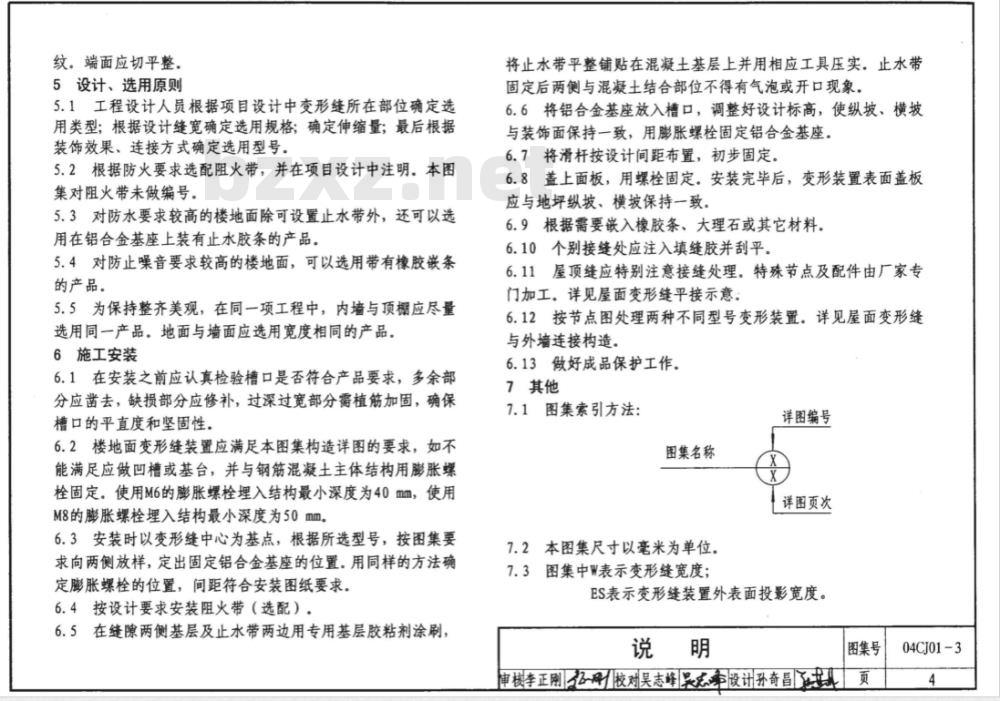

5设计、选用原则
5.1工程设计人员根据项目设计中变形缝所在部位确定选用类型；根据设计缝宽确定选用规格；确定伸缩量；最后根据装饰效果、连接方式确定选用型号。5.2根据防火要求选配阻火带，并在项目设计中注明。本图集对阻火带未做编号。
5.3对防水要求较高的楼地面除可设置止水带外，还可以选用在铝合金基座上装有止水胶条的产品。5.4对防止噪音要求较高的楼地面，可以选用带有橡胶嵌条的产品。
5.5为保持整齐美观，在同一项工程中，内墙与顶榭应尽量选用同一产品。地面与墙面应选用宽度相同的产品，6施工安装
6.1在安装之前应认真检验槽口是否符合产品要求，多余部分应凿去，缺损部分应修补，过深过宽部分需植筋加固，确保槽口的平直度和坚固性。
6.2楼地面变形缝装置应满足本图集构造详图的要求，如不能满足应做凹槽或基台，并与钢筋混凝土主体结构用膨胀螺栓固定。使用M6的膨胀螺栓埋入结构最小深度为40mm，使用M8的膨胀螺栓埋入结构最小深度为50mm。6.3安装时以变形缝中心为基点，根据所选型号，按图集要求向两侧放样，定出固定铝合金基座的位置。用同样的方法确定膨胀螺栓的位置，间距符合安装图纸要求。6.4按设计要求安装阻火带（选配）。6.5在缝隙两侧基层及止水带两边用专用基层胶粘剂涂刷，将止水带平整铺贴在混凝土基层上并用相应工具压实：止水带固定后两侧与混凝土结合部位不得有气泡或开口现象。6.6将铝合金基座放入槽口，调整好设计标高，使纵坡、横坡与装饰面保持一致，用膨胀螺栓固定铝合金基座。6.7将滑杆按设计间距布置，初步固定。6.8盖上面板，用螺栓固定。安装完毕后，变形装置表面盖板应与地坪纵坡、横坡保持一致。6.9根据需要嵌入橡胶条、大理石或其它材料。6.10个别接缝处应注入填缝胶并刮平。6.11屋顶缝应特别注意接缝处理。特殊节点及配件由广家专门加工。详见屋面变形缝平接示意：6.12按节点图处理两种不同型号变形装置。详见屋面变形缝与外墙连接构造。
6.13做好成品保护工作。
7其他
7.1图集索引方法：
详图编号
图集名称
详图页次
7.2本图集尺寸以毫米为单位。
7.3图集中W表示变形缝宽度；
ES表示变形缝装置外表面投影宽度。说明
图集号
审核李正刚么用校对吴志峰吴志事设计孙奇昌书页
04CJ01-3

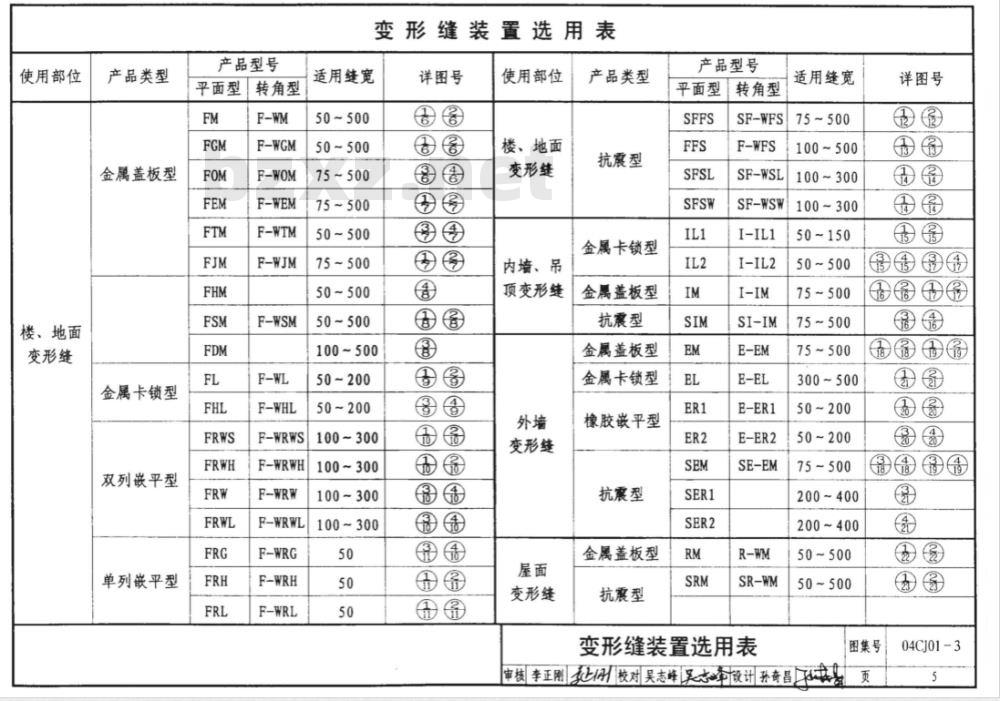

使用部位
楼、地面
变形缝
产品类型
金属盖板型
金属卡锁型
双列嵌平型
单列嵌平型
产品型号
平面型！
转角型
F-WRWS
F-WRWH
F-WRWL
变形缝装置选用表
适用缝宽
50~500
50~500
75~500
75~500
50~500
75~500
50~500
100~500
50~200
100~300
100~300
100~300
100~300
详图号
使用部位
楼、地面
变形缝
内墙、吊
顶变形缝
变形缝
变形缝
产品类型
抗震型
金属卡锁型
金属盖板型
抗震型
金属盖板型
金属卡锁型
橡胶嵌平型
抗震型
金属盖板型
抗震型
产品型号
平面型
转角型
SF-WFS
SF-WSL
SF-WSW
变形缝装置选用表
适用缝宽
75~500
100~500
100~300
100~300
50~150
50~500
75~500
75~500
75~500
300~500
50~200
50~200
75~500
200~400
200~400
50~500
50~500
详图号
园田园
晶图园园
图集号
审核 李正刚校对吴志峰区心针设计孙奇昌好页
04CJ01-3
铝合金/不锈钢面板
装饰层
@8塑料胀锚
螺栓@300
铝合金/不锈钢面板
装饰层
①8塑料胀锚
螺栓@300
伸缩量
伸缩量
正水带
止水带
不锈钢滑杆500
十铝合金基座
选用阻火带
按工程设计
FM/FGM型
不锈钢滑杆@500
铝合金基座
选用阻火带
按工程设计
①FM/FGM型
③FOM型
150200
注：1、变形缝w宽度按工程设计250
FOM型
2、伸缩量系指变形缝装置拉伸与压缩时的变形量，450
铝合金/不锈钢面板
装饰层
08塑料胀锚
螺栓300
铝合金基座
铝合金基座
装饰层
08塑料胀锚
螺栓300
伸缩量
伸缩量
止水带
止水带
@8塑料胀锚
螺栓300
不锈钢滑杆
选用阻火带F-WM/F-WGM型
按工程设计
08塑料胀锚
螺栓@300
铝合金/不锈钢面板
不锈钢滑杆
选用阻火带
按工程设计
②F-WM/F-WGM型
④F-WOM型
金属盖板型楼地面变形缝（一）审核李正网校对吴志峰天志峰设计孙奇昌两4
F-WOM型
图集号
04CJ01-3
铝合金/不锈钢面板
装饰层
@8塑料胀锚7
螺栓300
铝合金基座
正水带
铝合金/不锈钢面板
填缝胶
装饰层
①8塑料胀锚
螺栓@300
止水带
铝合金基座
伸缩量
伸缩量
不锈钢滑杆@500
①8塑料胀锚螺栓
FEM/FJM型
选用阻火带
按工程设计
不锈钢滑杆500
止水胶条
选用阻火带
按工程设计
FTM型
①FEM/FJM型
FTM型
注：1、变形缝W宽度按工程设计。250
2、伸缩量系指变形缝装置拉伸与压缩时的变形量。450
铝合金/不锈钢面板
装饰层
@8塑料胀锚
螺栓@300
铝合金基座
铝合金/不锈钢面板
填缝胶
装饰层
08塑料胀锚
螺栓@300
止水带
铝合金基座
@8塑料胀锚
螺栓@300
不锈钢滑杆
止水带
选用阻火带
F-WEM/F-WJM型
按工程设计
@8塑料胀锚
螺栓@300
不锈钢滑杆
选用阻火带
按工程设计
F-WTM型
②F-WEM/F-WJM型
伸缩量
伸缩量
④F-WTM型
金属盖板型楼地面变形缝（二）审核李正刚叫校对吴志峰天志峰设计孙奇昌350
图集号
04CJ013
高强度铝合金/不锈钢面板
装饰层
填缝胶
M6金属胀锚
螺栓@300
铝合金基座
铝合金/不锈钢面板
装饰层
填缝胶
铝合金基座
M6金属胀锚
螺栓@300
(交错排列)
伸缩量
伸缩量
止水带
①FSM型
FDM型
注：1、变形缝W宽度按工程设计2、承重型可满足3t车辆通过，
需要由厂家订做，
不锈钢滑杆@500
08塑料胀锚螺栓
选用阻火带
按工程设计
FSM型
不锈钢滑杆500
选用阻火带
按工程设计
FDM型
也可以根据工程设计荷载
高强度铝合金/不锈钢面板
装饰层
M6金属胀锚
螺栓@300
铝合金基座
填缝胶
铝合金/不锈钢面板
装饰层
M6金属胀锚
螺蝶栓@300
铝合金基座
伸缩量
伸缩量
止水带
③F-WSM型
PHM型
承重型楼地面变形缝
08塑料胀锚
螺栓@300
不锈钢滑杆
止水带
选用阻火带
按工程设计
F-WSM型
不锈钢滑杆@500
填缝胶
选用阻火带
按工程设计
FHM型
申核李正得校对吴志峰志设计孙奇昌息350
图集号
04CJ01-3
铝合金中心板
铝合金盖板
装饰层
铝合金基座
@8塑料胀锚
螺栓@300
(交错排列)
铝合金中心板
铝合金盖板
装饰层
铝合金基座
M6金属胀锚
螺栓@300
(交错排列)
伸缩量
伸缩量
注：1、
止水带
止水带
①FL型
FHL型
变形缝W宽度按工程设计。
2、?、④为承重型。
选用阻火带
按工程设计
选用阻火带
按工程设计
填缝胶
填缝胶
铝合金中心板
铝合金盖板
装饰层
填缝胶
铝合金基座
@8塑料胀锚
螺栓@300
(交错排列)
铝合金中心板
铝合金盖板
装饰层
填缝胶
铝合金基座
?8塑料胀锚
螺栓@300
(交错排列)
伸缩量
伸缩量
②F-WL型
?F-WHL型
150200
①8塑料胀锚
螺栓@300
止水带
选用阻火带
按工程设计
F-WL型
08塑料胀锚
螺栓@300
止水带
选用阻火带
按工程设计
金属卡锁型楼地面变形缝
申核李正刚校对昊志峰灵志峰设计孙奇昌士F-WHL型
图集号
04CJO1-3
铝合金中心板
弹性胶条
装饰层
铝合金基座
@8塑料胀锚
螺栓@300
(交错排列)
铝合金中心板
弹性胶条
装饰层
08塑料胀锚/
螺栓300
(交错排列)
伸缩量
伸缩量
①FRWS/FRWH型
③FRW/FRWL型
注：1、变形缝宽度W按工程设计。250
不锈钢滑杆@500
填缝胶
止水带
选用阻火带
按工程设计
不锈钢滑杆①500
铝合金基座
选用阻火带
按工程设计
饰材料。
2、胶条可选用不同额色，与装饰层相配。3、①、②中心板可嵌入石材、地砖等装FRW
4、FRWL、F-WRWL中心板下凹3mm，可嵌入薄型装饰材料。
铝合金中心板
弹性胶条
装饰层
填缝胶
铝合金基座
@8塑料胀锚
螺栓@300
(交错排列)
铝合金中心板
弹性胶条
装饰层
铝合金基座
08塑料胀锚
螺栓@300
(交错排列)
伸缩量
伸缩量
08塑料胀锚
螺栓300
不锈钢滑杆
止水带
选用阻火带
按工程设计
F-WRWS
F-WRWH
填缝胶
8塑料胀锚
螺栓@300
不锈钢滑杆
止水带
选用阻火带
按工程设计
②F-WRWS/F-WRWH型
④F-WRW/F-WRWL型
双列嵌平型楼地面变形缝
校对昊志峰吴志啤设计孙奇昌
审核李正刚
图集号
F-WRWL
04CJ01-3
弹性胶条
装饰层
@8塑料胀锚
螺栓@300
铝合金基座
弹性胶条
装饰层
@8塑料胀锚
螺栓@300
①FRH/FRL型
伸缩量
FWRH/F-WRL型
铝合金中心板
止水带
FRH/FRL型
FRG型
铝合金基座
止水带
③FRG型
④F-WRG型
伸缩量
弹性胶条
装饰层
08塑料胀锚
螺栓@300
铝合金基座
弹性胶条
装饰层
08塑料胀锚
螺栓@300
铝合金基座
08塑料胀锚
螺栓@300
止水带
F-WRH/F-WRL型
F-WRG型
填缝胶
08塑料胀锚
螺栓300
止水带
注：1、变形缝度W按工程设计。2、胶条可选用不同颜色，与装饰层相配单列嵌平型楼地面变形缝
审核李正刚明校对吴志峰吴老设计孙奇昌图集号
04CJ01-3
