【其他行业标准】 《建筑设计防火规范》图示

国家建筑标准设计图集
05SJ811
国家建筑标准设计
国家建筑标准设计
国家建筑标准设计
《建筑设计防火规范》
国家建筑标准设计
国家建筑标准设计
国家建筑标准设计
国家建筑标准设计
国家建筑标准设计
建筑新时代，工程源动力！　
Ilttp.//www.zcau.co
中国建筑标准设计研究院
《建筑设计防火规范》
批准部门中华人民共和国建设部主编单位
公安部天津消防研究所
中国建筑标准设计研究院

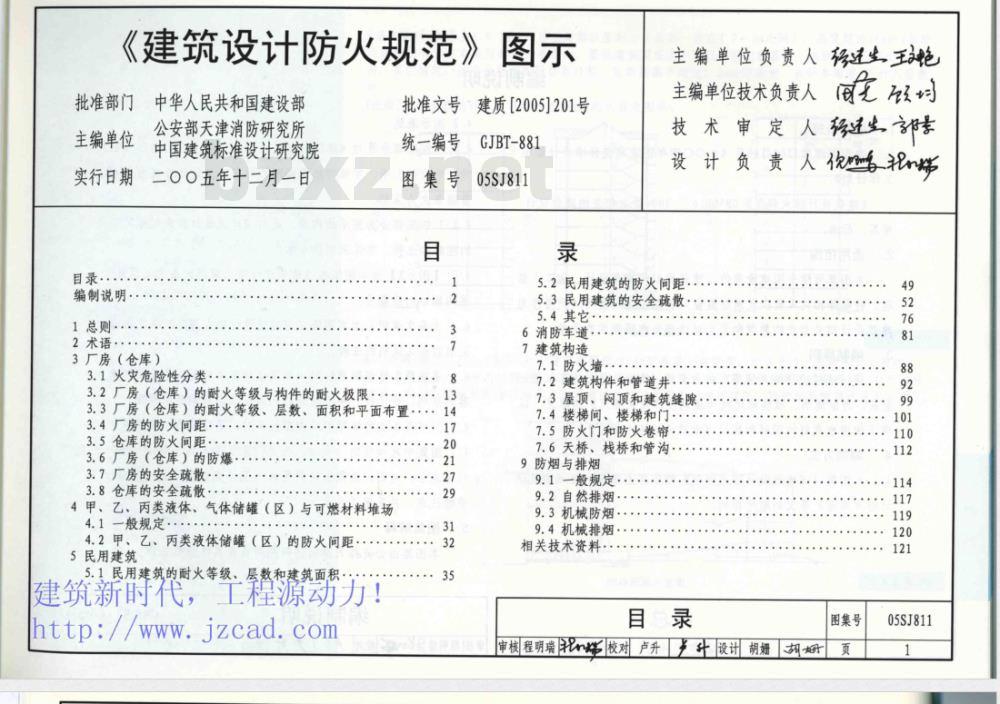

实行日期二〇〇五年十二月一日目录·
编制说明·
1总则
2术语
3厂房（仓库）
3.1火灾危险性分类·
3.2厂房（仓库）的耐火等级与构件的耐火极限：批准文号建质[2005]201号
统一编号
GJBT-881
图集号
05SJ811
3.3厂房（仓库）的耐火等级、层数、面积和平面布置3.4厂房的防火间距
3.5仓库的防火间距
3.6厂房（仓库）的防爆
3.7厂房的安全疏散：
3.8仓库的安全疏散·
4甲、乙、丙类液体、气体储罐（区）与可燃材料堆场4.1一般规定·.
4.2甲、乙、丙类液体储罐（区）的防火间距，5民用建筑
5.1民用建筑的耐火等级、层数和建筑面积建筑新时代，工程源动力！
http://www. jzcad.com
主编单 位 负责 人迁生王艳
主编单位技术负责人
技 术 审 定人迁生部
设计 负责人你报端
5.2民用建筑的防火间距·
5.3民用建筑的安全疏散·：
5.4其它·
6消防车道：
7建筑构造
7.1防火墙·
7.2建筑构件和管道井：
7.3屋顶、闷顶和建筑缝隙
7.4楼梯间、楼梯和门
7.5防火门和防火卷帘
7.6天桥、栈桥和管沟
9防烟与排烟
9.1一般规定
9.2自然排烟：
9.3机械防烟·
9.4机械排烟，
相关技术资料·
目总录
审核程明瑞烯校对卢升升设胡妍划研图集号
05SJ811
名款好人贵员外单能市
津人贵度术势分单主

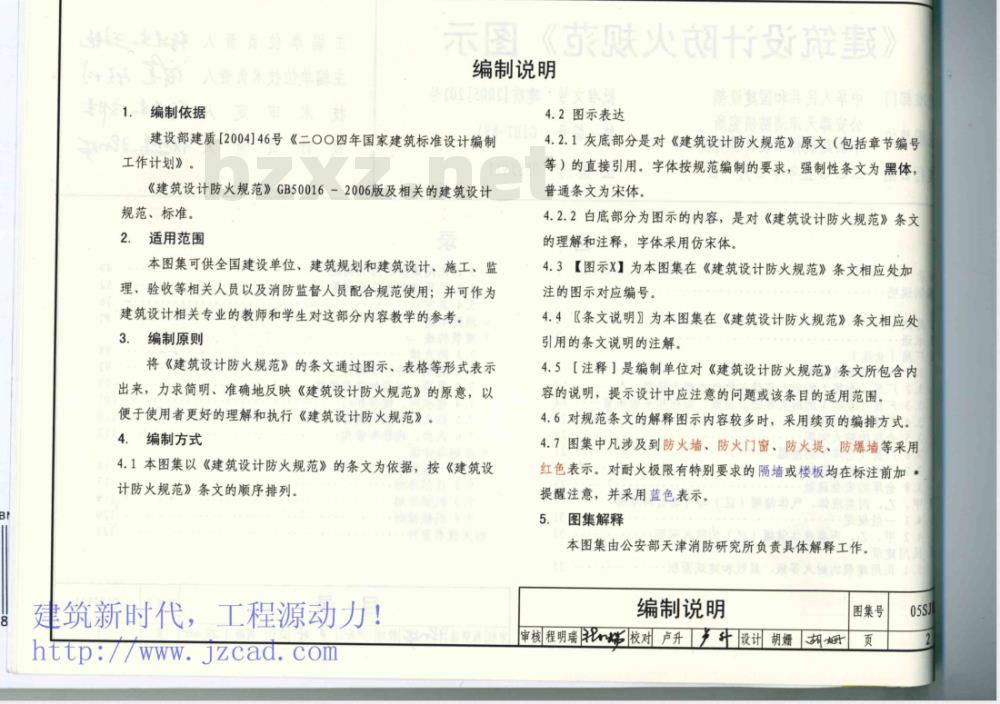

1.编制依据
示图《苹火好避》
编制说明
号105120
建设部建质[2004]46号《二OO四年国家建筑标准设计编制工作计划》。
《建筑设计防火规范》GB50016－2006版及相关的建筑设计规范、标准。
2．适用范围
本图集可供全国建设单位、建筑规划和建筑设计、施工、监理、验收等相关人员以及消防监督人员配合规范使用；并可作为建筑设计相关专业的教师和学生对这部分内容教学的参考。3．编制原则
将《建筑设计防火规范》的条文通过图示、表格等形式表示出来，力求简明、准确地反映《建筑设计防火规范》的原意，以便于使用者更好的理解和执行《建筑设计防火规范》。4.编制方式
4.1本图集以《建筑设计防火规范》的条文为依据，按《建筑设计防火规范》条文的顺序排列。建筑新时代，工程源动力
http://www.jzcad.com
4.2图示表达
骑指真国味共人平中
4.2.1灰底部分是对《建筑设计防火规范》原文（包括章节编号等）的直接引用。字体按规范编制的要求，强制性条文为黑体，普通条文为宋体，
4.2.2白底部分为图示的内容，是对《建筑设计防火规范》条文的理解和注释，字体采用仿宋体，4.3【图示X】为本图集在《建筑设计防火规范》条文相应处加注的图示对应编号。
4.4〖条文说明刁为本图集在《建筑设计防火规范》条文相应处引用的条文说明的注解。
4.5【注释】是编制单位对《建筑设计防火规范》条文所包含内容的说明，提示设计中应注意的间题或该条目的适用范围。4.6对规范条文的解释图示内容较多时，采用续页的编排方式。4.7图集中凡涉及到防火墙、防火门窗、防火堤、防爆墙等采用红色表示。对耐火极限有特别要求的隔墙或楼板均在标注前加提醒注意，并采用蓝色表示
5.IE图集解释
复）期前书产
本图集由公安部天津消防研究所负责具体解释工作。编制说明
审核 程明瑞炜校对卢升升设计胡娜胡栅图集号
1总则
1.0.2本规范适用于下列新建、扩建和改建的建筑：
19层及9层以下的居住建筑（包括设置商业服务网点的居住建筑】【图示1】：2建筑高度小于等于24m的公共建筑：3建筑高度大于24m的单层公共建筑【图示2】；
4地下、半地下建筑（包括建筑附属的地下室、半地下室）：
5厂房：
6仓库：
7甲、乙、丙类液体储罐（区）；8可燃、助燃气体储罐（区）：
9可燃材料堆场：
10城市交通隧道。
【条文说明-摘录】1.0.2条1：居住建筑以层划分（层高一般在2.7~3m之间），高度超过24m的9层居住建筑仍包括在本规范的适用范围内。居住建筑顶层设有两层一套的跃层时，其跃层部分不计入层数内。其它情况，仍应分别按实际层数计算。底部层高不超过2.2m的储藏室、自行车库等，不计入层数中。
[注释]建筑层数的计算，可参照本条注2的内容及图示。9
9层居住建筑

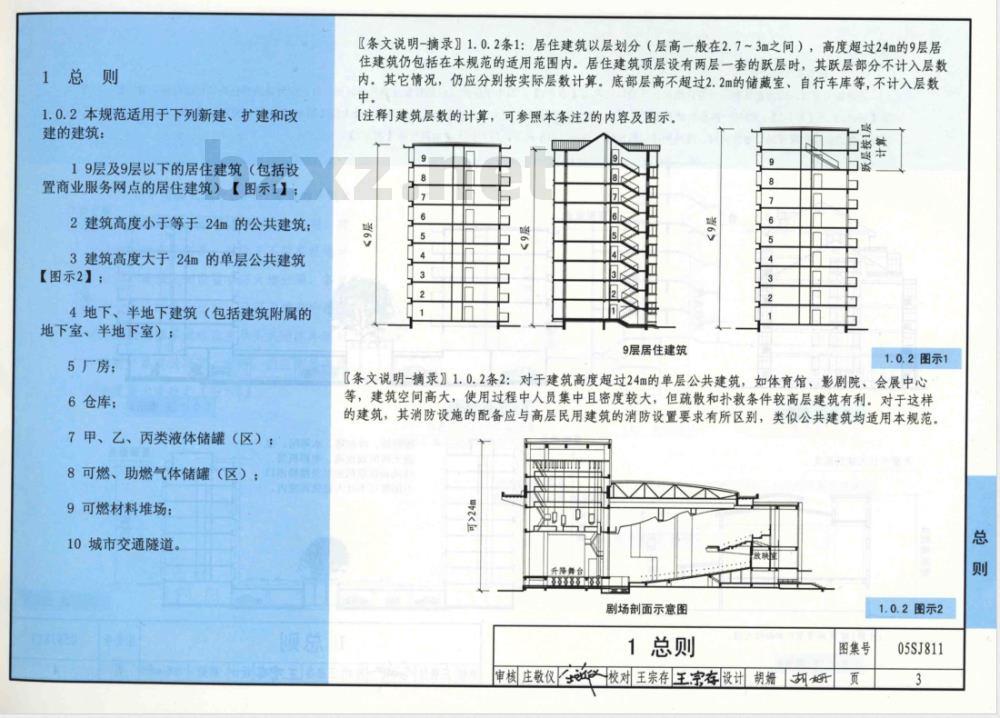

1.0.2图示1
【条文说明-摘录】1.0.2条2：对于建筑高度超过24m的单层公共建筑，如体育馆、影剧院、会展中心等，建筑空间高大，使用过程中人员集中且密度较大，但疏散和扑教条件较高层建筑有利。对于这样的建筑，其消防设施的配备应与高层民用建筑的消防设置要求有所区别，类似公共建筑均适用本规范。剧场剖面示意图
1总则
审核庄教仪校对王宗存王宝存设计胡婚划姆图集号
1.0.2图示2
05SJ811

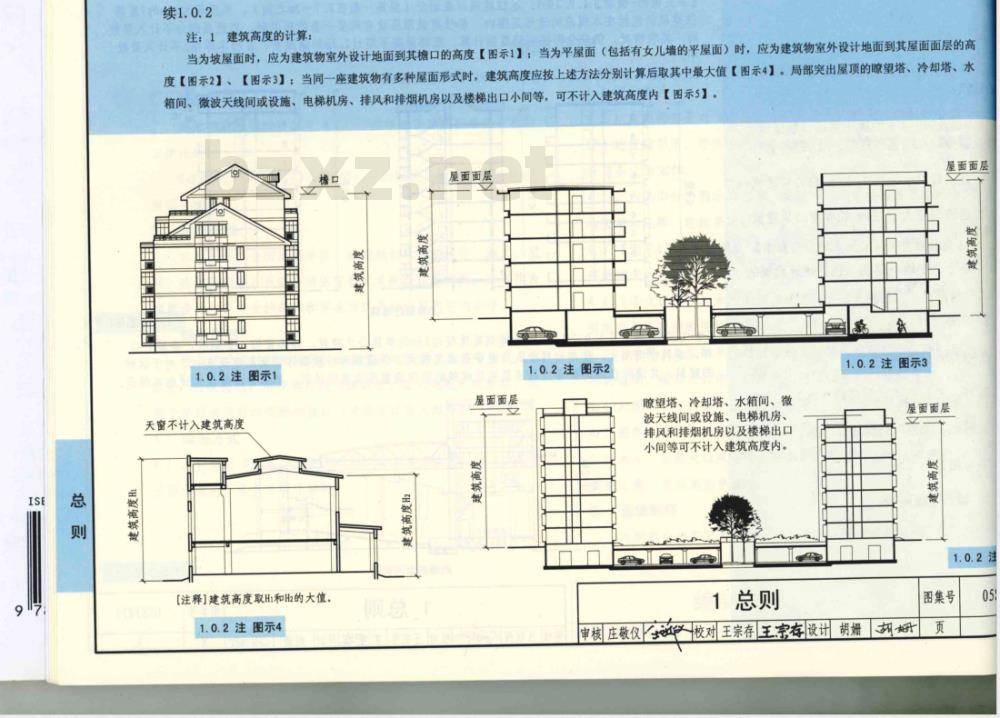

注：1建筑高度的计算：
当为坡屋面时，应为建筑物室外设计地面到其榜口的高度【图示1】：当为平屋面（包括有女儿墙的平屋面）时，应为建筑物室外设计地面到其屋面面层的高度【图示2】、【图示3】：当同一座建筑物有多种屋面形式时，建筑高度应按上述方法分别计算后取其中最大值【图示4】。局部突出屋顶的晾望塔、冷却塔、水箱间、微波天线间或设施、电梯机房、排风和排烟机房以及楼梯出口小间等，可不计入建筑高度内【图示5】。屋面面层
1.0.2注图示1
屋面面层
天窗不计入建筑高度
[注释]建筑高度取H:和H2的大值。1.0.2注图示4
1.0.2注图示2
瞻望塔、冷却塔、水箱间、微
波天线间或设施、电梯机房、
排风和排烟机房以及楼梯出口
小间等可不计入建筑高度内。
1总则
1.0.2注图示3
屋面面层
屋面面层
图集号
审核庄敬仪校对王宗存王宝存 设计胡姗划姆页
【条文说明-摘录】1.0.2条
5建筑高度。
1）对于阶梯式地坪，同一建筑的不同部位可能不处于同一高程的地坪上。此时，建筑高度的确定原则是：当位于不同高程地坪上的同一建筑之间设置有防火墙分隔，各自有符合要求的安全出口，且可沿建筑的两个长边设置消防车道或设有尽头式消防车道时可分别计算建筑高度。否则，仍应按其中建筑高度最大者确定【图示6】。
（a）防火墙：墙上应采用甲级防火门窗（c）沿建筑的两个长边设置
消防车道或尽头式消防车道
（b）安全出口
（c）沿建筑的两个长边设置
消防车道或尽头式消防车道
（b）安全出口
【示例)同时具备（a）、（b）、（c）三个条件时可按H1、H2分别计算建筑高度；否则应按H3计算建筑高度，
1.0.2注图示6
1总则
审核庄敬仪校对王宗存王宝存 设计卢升产升图集号
05SJ811
注：2建筑层数的计算：
建筑的地下室、半地下室的项板面高出室外设计地面的高度小于等于1.5m者【图示7】，建筑底部设置的高度不超过2.2m的自行车库、储藏室、散开空间【图示8以及建筑屋顶上突出的局部设备用房、出屋面的楼梯间等【图示7】，可不计入建筑层数内。住宅顶部为2层一套的跃层，可按1层计，其它部位的跃层以及顶部多于2套的跃层，应计入层数【图示9】。屋顶上突出的局部用房、设施、楼梯出口小间等均不计入建筑层数套
地下室或半地下室不计入层数
顶板面高出室外设计地面的高度1.0.2注图示7
住宅楼层底部层高2.2m的储藏室、自行车库等，不计入层数中
1.0.2注图示8
1总则
楼层底部的商业服务网点计入层费1.0.2注图示9
图集号
审核庄仪校对王宗存王室存设计胡娜胡橱页
2术语
2.o.14商业服务网点commercialservicefacilities居住建筑的首层或首层及二层设置的百货店、副食店、粮店、邮政所、储蓄所、理发店等小型营业性用房。该用房建筑面积不超过300m2，采用耐火极限不低于1.50h的楼板和耐火极限不低于2.00h且无门窗洞口的隔墙与居住部分及其它用房完全分隔，其安全出口、疏散楼梯与居住部分的安全出口、疏散楼梯分别独立设置。居住部分的安全出口
副食品店建筑面积300m2
*耐火极限>2.00h的隔墙
（墙上不应开设门窗洞口）
百货店建筑面积<300m2
首层为商业服务网点的居住建筑居住部分
商业服务网点
地下室
*耐火极限>1.50h的楼板
与居住部分或地下室分隔
类食封剑奇灾火8
不低于
居住部分
商业服务网点
商业服务网点
地下室
副食品店
居住部分的安全出口
副食品店
（两层）
总建筑面积
百货店
*耐火极限>2.00h的隔增
（墙上不应开设门窗洞口）
其它营业用房
或居住建筑
+耐火极限>2.00h的隔墙
（墙上不应开设门窗洞口）
百货店
（两层）
总建筑面积
<300m2免费标准下载网bzxz
其它营业用房
或居住建筑
首层及二层为商业服务网点的居住建筑2.0.14图示
2术语
审核庄敬仪校对王宗存王室存设计卢升升图集号
05SJ811
房（仓库）
3厂房（仓库）
3.1火灾危险性分类
3.1.1生产的火灾危险性应根据生产中使用或产生的物质性质及其数量等因素，分为甲、乙、丙、丁、戊类，并应符合表3.1.1的规定。表3.1.1
生产的火灾危险性分类
使用或产生下列物质生产的火灾危险性特征闪点小于28℃的液体
爆炸下限小于10%的气体
常温下能自行分解或在空气中氧化能导致迅速自燃或爆炸的物质
常温下受到水或空气中水蒸汽的作用能产生可燃气体并引起燃烧或爆炸的物质
遇酸、受热、撞击、摩擦、催化以及遇有机物或硫磺等易燃的无机物，极易引起燃烧或爆炸的强氧化剂
受撞击、摩擦或与氧化剂、有机物接触时能引起燃烧或爆炸的物质
在密闭设备内操作温度大于等于物质本身自燃点的生产
[注释]本规范对生产和储存物品的火灾危险性作了定性或定量的分类原则规定，有关行业，如石油化工、石油及然气工程、医药等还可根据实际情况进一步细化。生产的火灾危险性分类举例（摘自《建筑设计防火规范-条文说明》，供设计参考）闪点小于28℃的油品和有机溶剂的提炼、回收或洗涤部位及其泵房，橡胶制品的涂胶和胶浆部位，二碳的粗馏、精馏工段及其应用部位，青霉素提炼部位，原料药厂的非纳西汀车间的烃化、回收及电感精馆皂素车间的抽提、结晶及过滤部位，冰片精制部位，农药厂乐果厂房，敌敌畏的合成厂房、磺化法糖料氯乙醇厂房，环氧乙烷、环氧丙烷工段，苯酚厂房的磺化、蒸馏部位，焦化厂吡啶工段，胶片厂片基厂汽油加铅室，甲醇、乙醇、丙酮、丁酮异丙醇、醋酸乙酯、茉等的合成或精制厂房，集成电路工厂的化洗间（使用闪点小于28℃的液体），植物油加工厂的浸出厂房乙炔站，氢气站，石油气体分馏（或分离）厂房，氟乙烯厂房，乙烯聚合厂房，天然气、石油伴生气、气、水煤气或焦炉煤气的净化（如脱硫）厂房压缩机室及鼓风机室，液化石油气灌瓶间，丁二烯及其栗房，醋酸乙烯厂房，电解水或电解食盐厂房，环己酮厂房，乙基苯和苯乙烯厂房，化肥厂的氢氮气压缩半导体材料厂使用氢气的拉晶间，硅烷热分解室硝化棉厂房及其应用部位，赛璐珞厂房，黄磷制备厂房及其应用部位，三乙基铝厂房，染化厂某些能解的重氮化合物生产，甲胺厂房，丙烯睛厂房金属钠、钾加工厂房及其应用部位，聚乙烯厂房的一氯二乙基铝部位，三氟化磷厂房，多晶硅车间三第部位，五氧化磷厂房
氯酸钠、氯酸钾厂房及其应用部位，过氧化氢厂房，过氧化钠、过氧化钾厂房，次氯酸钙厂房赤磷制备厂房及其应用部位，五硫化二磷厂房及其应用部位洗涤剂厂房石蜡裂解部位，冰醋酸裂解厂房3.1火灾危险性分类
审核庄敬仪校对王宗存王存 设计卢升升图集号
续表3.1.1
生产的火灾危险性分类
使用或产生下列物质生产的火灾危险性特征闪点大于等于28℃，但小于60℃的液体
爆炸下限大于等于10%的气体
不属于甲类的氧化剂
不属于甲类的化学易燃危险固体助燃气体
能与空气形成爆炸性混合物的浮游状态的粉尘、纤维、闪点大于等于60℃的液体雾滴
闪点大于等于60℃的液体
可燃固体
对不燃烧物质进行加工，并在高温或熔化状态下经常产生强辐射热、火花或火焰的生产
利用气体、液体、固体作为燃料或将气体、液体进行燃烧作其他用的各种生产
常温下使用或加工难燃烧物质的生产常温下使用或加工不燃烧物质的生产生产的火灾危险性分类举例（摘自《建筑设计防火规范-条文说明》，供设计参考）闪点大于等于28℃至小于60℃的油品和有机溶剂的提炼、回收、洗涤部位及其泵房，松节油或松香蒸馏厂房及其应用部位，醋酸酐精馏厂房，已内酰胺厂房，甲酚厂房，氟丙醇厂房，樟脑油提取部位，环氧氟丙烷厂房，松针油精制部位，煤油灌桶间
一氧化碳压缩机室及净化部位，发生炉煤气或鼓风炉煤气净化部位，氨压缩机房发烟硫酸或发烟硝酸浓缩部位，高锰酸钾厂房，重铬酸钠（红钒钠）厂房樟脑或松香提炼厂房，硫磺回收厂房，焦化厂精蔡厂房氧气站，空分厂房
铝粉或镁粉厂房，金属制品抛光部位，煤粉厂房、面粉厂的碾磨部位、活性炭制造及再生厂房，谷物筒仓的工作塔，亚麻厂的除尘器和过滤器室闪点大于等于60℃的油品和有机液体的提炼、回收工段及其抽送泵房，香料厂的松油醇部位和乙酸松油脂部位，苯甲酸厂房，苯乙酮厂房，焦化厂焦油厂房，甘油、桐油的制备厂房，油浸变压器室，机器油或变压油灌桶间，润滑油再生部位，配电室（每台装油量大于60kg的设备），沥青加工厂房，植物油加工厂的精炼部位煤、焦炭、油母页岩的筛分、转运工段和栈桥或储仓，木工厂房，竹、藤加工厂房，橡胶制品的压延、成型和硫化厂房，针织品厂房，纺织、印染、化纤生产的干燥部位，服装加工厂房，棉花加工和打包厂房，造纸厂备料、干燥厂房，印染厂成品厂房，麻纺厂粗加工厂房，谷物加工房，卷烟厂的切丝、卷制、包装厂房，印刷厂的印刷厂房，毛涤厂选毛厂房，电视机、收音机装配厂房，显像管厂装配工段烧枪间，磁带装配厂房，集成电路工厂的氧化扩散间、光刻间，泡沫塑料厂的发泡、成型、印片压花部位，饲料加工厂房金属冶炼、锻造、铆焊、热轧、铸造、热处理厂房锅炉房，玻璃原料熔化厂房，灯丝烧拉部位，保温瓶胆厂房，陶瓷制品的烘干、烧成厂房，蒸汽机车库，石灰焙烧厂房，电石炉部位，耐火材料烧成部位，转炉厂房，硫酸车间培烧部位，电极烧工段配电室（每台装油量小于等于60kg的设备）
铝塑料材料的加工厂房，酚醛泡沫塑料的加工厂房，印染厂的漂炼部位，化纤厂后加工润湿部位制砖车间，石棉加工车间，卷扬机室，不燃液体的泵房和阀门室，不燃液体的净化处理工段，除镁合金外的金属冷加工车间，电动车库，钙镁磷肥车间（焙烧炉除外），造纸厂或化学纤维厂的浆粕蒸煮工段，仪表、器械或车辆装配车间，氟里昂厂房，水泥厂的轮窑厂房，加气混凝土厂的材料准备、构件制作厂房3.1火灾危险性分类
审核庄敬仪校对王宗存王宝存设计卢升产升图集号
05SJ811
厂房（仓库）
厂房（仓库）
3.1.2同一座厂房或厂房的任一防火分区内有不同火灾危险性生产时，该厂房或防火分区内的生产火灾危险性分类应按火灾危险性较大的部分确定【图示1】当符合下述条件之一时，可按火灾危险性较小的部分确定：
1火灾危险性较大的生产部分占本层或本防火分区面积的比例小于5%或丁、戊类厂房内的油漆工段小于10%，且发生火灾事故时不足以蔓延到其它部位或火灾危险性较大的生产部分采取了有效的防火措施【图示2】；
2丁、戊类厂房内的油漆工段，当采用封闭喷漆工艺，封闭喷漆空间内保持负压、油漆工段设置可燃气体自动报警系统或自动抑爆系统，且油漆工段占其所在防火分区面积的比例小于等于20%【图示3】。
火灾危险性较小的部分
同一座厂房
厂房的任一防火分区
火灾危险性较大的部分
应按火灾危险性较大的部分确定其火灾危险性分类3.1.2图示1
火灾危险性较小的部分
F1为厂房或防火分区的面积
F2为火灾危险性较大的生产部分面积火灾危险性较大的部分
当同时满足下列要求时，可按火灾危险性较小的部分确定其火灾危险性分类。
a.F2<5%F1或F2<10%F1（丁、戊类厂房的油漆工段）b.且发生火灾时不足以蔓延到其它部位3.1.2图示2
F1为厂房或防火分区的面积
F2为油漆工段的面积
油漆工段
丁、戌类厂房
当油漆工段同时满足下列要求时，可按丁、戊类厂房确定生产火灾危险性分类。
采用封闭喷漆工艺
保持封闭喷漆空间内的负压
设置可燃气体自动报警系统或自动抑爆系统c.
F2<20%F1时
3.1.2图示3
3.1火灾危险性分类
审核庄敬仪校对王宗存王宝存设计卢升产升图集号
