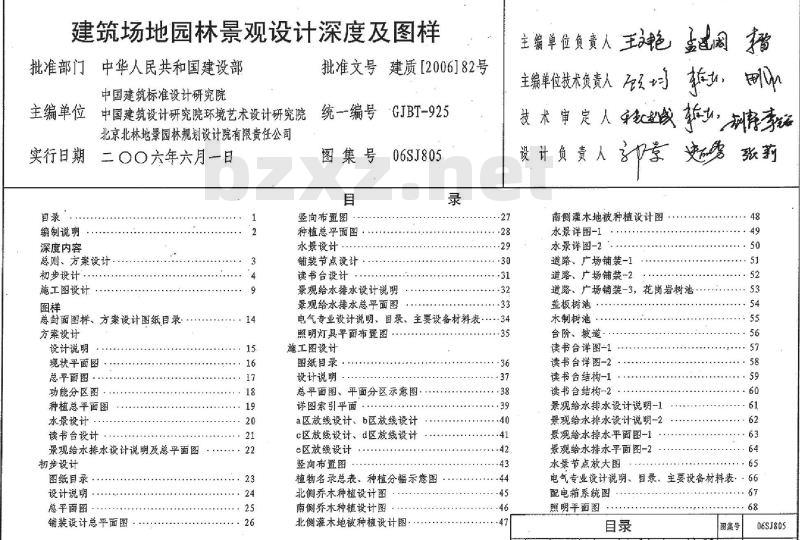

【其他行业标准】 建筑场地园林景观设计深度及图样

建筑场地园林景观设计深度及图样批准部门
主编单位
中华人民共和国建设部
中国建筑标准设计研究院
批准文号建质[2006]82号
完统—编号
GJBT-925
中国建筑设计研究院环境艺术设计研究院北京北林地景园林规划设计院有限责任公司实行日期
月二〇〇六年六月一日
编制说明
深度内容
总则、方案设计
初步设计
施工图设计
总封面图样、方案设计图纸日录方案设计
设计说明
现状平面图，
总平面图
功能分区图
种植总平面图
水景设计：
读书合设计
景观给水排水设计说明及总平面图初步设计
图纸目录
设计说明
总平面图：
铺装设计总平面图
图集号
竖向布置图
种植总乎面图
水景设计
铺装节点设计
读书合设计
06SJ805
景观给水排水设计说明
景观给水排水总平面图
电气专业设计说明、目录、主要设备材料表·.···34照明灯具平面布置图
施工图设计
图纸目录
设计说明
总平面图、平面分区示意图：
详图索引平面··
a区放线设计、b区放线设计
c区放线设计、d区放线设计
e区放线设计
竖向布置图
植物名录总表、种植分幅示意图北侧乔木种植设计图
南侧乔木种植设计图
北侧灌木地被种植设计图·
主编单位负贵人王艳
主编单位技术负责人
技 术审定人型以软，刘
设计负责人学
南侧谨木地被种植设计图
水景详图-1
水景详图-2
道路、广场铺装-1
道路、广场铺装~2
道路、广场铺装-3，花岗岩树池·.盖板树池
木制树池
台阶、坡道·
读书台详图-1
读书台详图-2
读书台结构-1
读书台结构-2
景观给水排水设计说明-1
景观给水排水设计说明-2
景观给水排水平面图-1
景观给水排水平面图-2
水景节点放大图
电气专业设计说明、目录、主要设备材料表·：66.67
配电箱系统图
照明平面图
图集号
市楼程成发教对史顾秀 安感设计郭景学学68
06SJ805

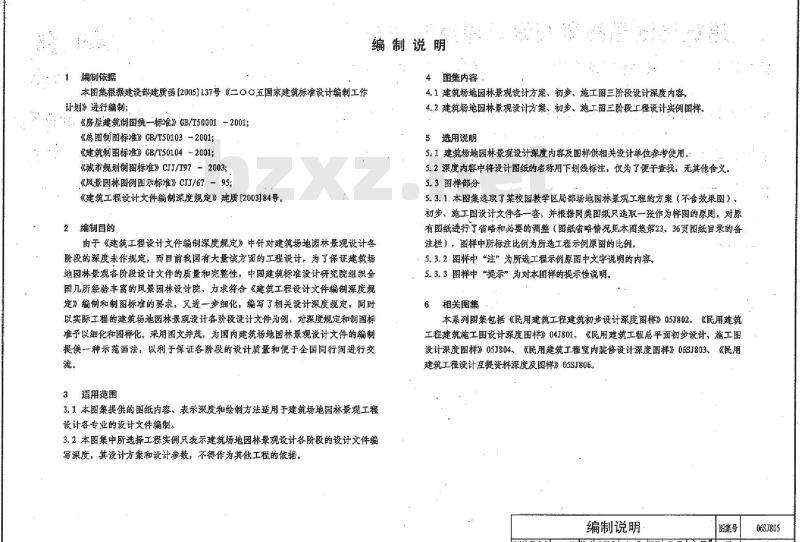

编制依据
本图集根据建设部建质函[2005]137号《二OO五国家建筑标准设计编制工作计划》进行编制；
《房屋建筑制图统一标准》GB/T50001--2001《总图制图标准》GB/T50103-2001；《建筑制图标准》CB/T501042001:《市规划制图标准》CJ/T97-2003;《风景园林图例图示标准》CJJ/67-95;《建筑工程设计文件编制深度规定》建质[2003]84号。编制目的
编制说明
4图集内容
4.1建筑场地园林景观设计方案、初步、施工图三阶段设计深度内容4.2建筑场地园林景观设计方案、初步、施工图三阶段工程设计实例图样。5选用说明
5：1建筑场地园林景观设计深度内容及图样供相关设计单位参考使用。5.2深度内容中将设计图纸的名称用下划线标注，仅为了便于查找，无其他含义，5.3图样部分
5.3.1.本图集选取了茉校园教学区局部场地园林景观工程的方案（不含效果图）初步、施工图设计文件各一套，并根据同类图纸只选取一张作为样图的原则，对原有图纸进行了省略和必要的调整（图纸省略情况见本图集第23、36页图纸目录的备由于《建筑工程设计文件编制深度规定》中针对建筑场地园林景观设计各阶段的深度未作规定，而目前我国有大量该方面的工程设计，为了保证建筑场地园林景观各阶段设计文件的质量和完整性，中国建筑标准设计研究院组织全国几所经验丰富的风景园林设计院，力求符合《建筑工程设计文件编制深度规定编制和制图标准的要求，又进一步细化，编写了相关设计深度规定，同时以实际工程的建筑场地园林景观设计各阶段设计文件为例，对深度规定和制图标准予以细化和图样化。采用图文并茂，为国内建筑场地园林景观设计文件的编制提供一种示范画法，以利于保证各阶段的设计质量和便于全国同行间进行交流。
3适用范围
3.1本图集提供的图纸内容、表示深度和绘制方法适用于建筑场地园林景观工程设计各专业的设计文件编制。
3.2本图集中所选择工程实例只表示建筑场地园林景观设计各阶段的设计文件编写深度，其设计方案和设计参数，不得作为其他工程的依据。注栏），图样中所标注比例为所选工程示例原图的比例。5.3.2图样中“注”为所选工程示例原图中文字说明的内客。5.3.3图样中“提示*为对本图样的提示性说明。6
相关图集
本系列图集包括《民用建筑工程建筑初步设计深度图样》05J802、《民用建筑工程建筑施工图设计深度图样》04J80王，《民用建筑工程总平面初步设计、施工图设计深度图样》05J804、《民用建筑工程室内装修设计深度图样》06SJ803、《民用建筑工程设计互提资料深度及图样》05SJ806。编制说明
图藥号
审核程选成4边家胶对更丽秀安感设计郭景到页06SJ805
深度内容
1总则
1.0.1为了加强对园林景观设计文件的编制、管理，保证各设计阶段设计文件的完整性，参照建设部颂发实施的《建筑工程设计文件编制深度规定》内容要求，编制建筑场地园林景观设计深度规定，以保证设计质量。1.0.2、各设计阶段设计文件编制内容应符合国家现行有关标准、规范、规程以及工程所在地的有关地方性规定。1.0.3适用于以建筑为主体的场地的园林景观设计。1.0.4建筑场地园林督观设计一般分为方案设计、初步设计及施工图设计三阶段。现就上述三阶段设计深度作出规定，供参考。1.0.5方案设计文件包括设计说明及图纸，其内容达到以下要求：1满足编制初步设计文件的需要：2提供能源利用及与相关专业之间的衔接；3据以编制工程估算；
4提供申报有关部门审批的必要文件1.0.6初步设计文
1满足编制
2解决备
3能据以
计范围对本
及图纸
送到以下要求：
业之间的关系：
潮设图纸
深度要求
容达到以下要求：
工程项目可根据项目内容和设
2方案设计
2.1方案设计文件包括：封面、目录、设计说明、设计图纸（其中封面、目录不作具体规定，可视工程臀要确定）。2.2设计说明
2.2.1、设计依据及基础资料
1由主管部门批准的规划条件（用地红线、总占地面积、周国道露红线、周围环境、对外出入口位置、地块容积率。绿地率及原有文物古树等级文件、保护范图等）；
2建筑设计单位提供的与场地内建筑有关的设计图纸，如总平面图、建筑一层平面图、屋顶花园平面图、地下管线综合图、地下建筑平面图、襄土深度、建筑性质、体形、高度、色彩、透视图等；3园格景观设计范图及甲方提供的使用及造价要求；4地形测量图；
5有关气象、水文、地质资料：
6地域文化特征及人文环境：
7有关环卫、环保资料。
2.2.2场地概述
1本工程所在城市、周围环境（周围建筑性质、道路名称，宽度、能源及市政设施、植被状况等）；
2场地内建筑性质、立面、高度、体形、外饰面的材料及色彩、主要出入口位置，以及对园林景观设计的特殊要求；3场地内的道路系统；
4场地内需保留的文物、古树、名木及其他植被范围及状况措述；5场地内自然地形概况；
6土壤情况。
2.2.3总平面设计
1设计原则；
2设计总体构思，主题及特点；
深度内容
总则方案设计
图集号
审核程迷成或校对更丽秀安路设讯驿景一司商
06SJ805

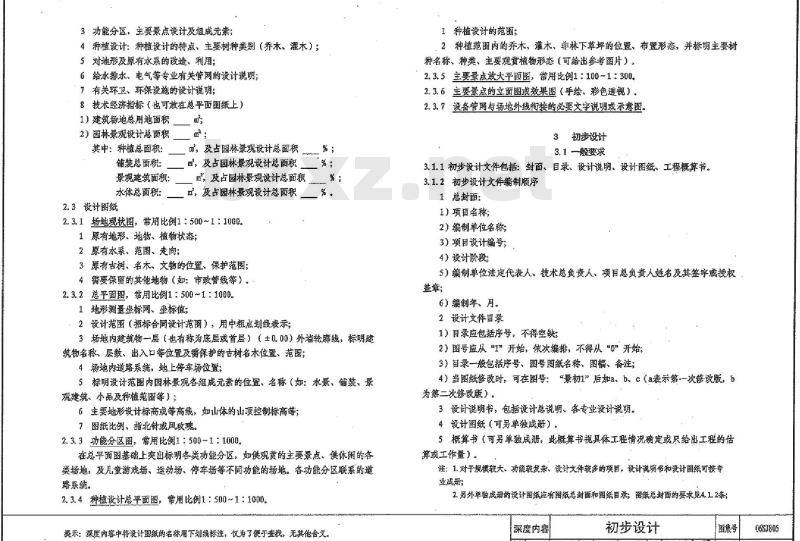

3功能分区，主要景点设计及组成元素；4种植设计：种植设计的特点、主要树种类别（乔木、灌木）：5对地形及原有水系的改造、利用；6给水排水、电气等专业有关管网的设计说明；7有关环卫、环保设施的设计说明；8技术经济指标（也可放在总平面图纸上）1）建筑场地总用地面积
2）园林景观设计总面积
其中：种植总面积：
铺装总面积
景观建筑面积：
m，及占园林景观设计总面积
m，及占园林景观设计总面积
旺，及占园林景观设计总面积%；水体总面积：
，及占园林景观设计总面积%。
2.3设计图纸
2.3.1场地现状图，带用比例1：500~1:1000。1原有地形、地物、植物状态；
2原有水系、范围、走向；
3原有古树、名木、文物的位置、保护范围；4需要保留的其他地物（如：市政管线等）。2.3.2总平面图，带用比例1：500~1：10001地形测量坐标网、坐标值：
2设计范国（招标合同设计范图），用中粗点划线表示；3场地内建筑物一层（也有称为底层或首层）（±0.00）外墙轮廊线，标明建筑物名称。层数、出入口等位置及需保护的古树名木位置，范围；4场地内道路系统，地上停车场位置：5标明设计范围内园林景观各组成元素的位置、名称（如：水景、铺装、景观建筑、小品及种植范国等）；6主要地形设计标高或等高线，如山体的山项控制标高等：7图纸比例、指北针或风攻瑰。
2.3.3功能分区图，常用比例1：500~1：1000。在总乎面图基础上突出标明各类功能分区：如供观赏的主要景点，供休闲的各类场地，及儿童游戏场、运动场、停车场等不同功能的场地。各功能分区联系的道路系统。
2.3.4种植设计总平面图，常用比例1：500~1：1000。提示：深度内容中将设计图纸的名称用下划缓标注，仅为了便于查找，无其他含义。1种植设计的范围：
2种植范围内的乔木、灌木、非林下草坪的位置、布置形态，并标明主要树种名称、种类、主要观赏植物形态（可给出参考图片）。2.3.5主要景点放大平面图，常用比例1：100-13002.3.6主要景点的立面图或效果图（手绘、彩色透视）。设备管网与场地外线衔接的必要文宇说明或示意图。2.3.7
3初步设计
3.1一般要求
3.1.1初步设计文件包括：封面、目录、设计说明、设计图纸、工程概算书。3.1.2初步设计文件编制顺序
1总封面：
1)项目名称；
2）编制单位名称；
3）项目设计编号；
4）设计阶段；
5）编制单位法定代表人、技术总负资人，项目总负资人姓名及其签字或授权盖章；
6）编制年、月。
2设计文件目录
1）目录应包括序号，不得空缺；2）图号应从“1”开始，依次编排，不得从“0”开始；3）目录一般包括序号、图号图纸名称、图幅、备注；4）当图纸修改时，可在图号：“最初1”后加a，bC（a表示第一次修改版，b为第二次修改版）。
3设计说明书，包括设计总说明，客专业设计说明。4设计图纸（可另单独册）。
5概算书（可另单独成册。此概算书祝具体工程情况确定或只给出工程的估算或工作量）。
注：1.对于规模较大，功能较复杂、设计文件较多的项目，设计说明书和设计图纸可按专业戏册；
2.另外单独成册的设计图纸应有图纸总封面和图纸目录；图纸总封面的要求见4.1.2条；深度内容
初步设计
图集号
审树程成校对史丽秀安费段计算景司页
06SJ805
3.各专业负责人的姓名和签署也可在本专业设计说明的首页上标明。3.2设计总说明
3.2.1园林景观专业
1、设计依据及基础资料：
1）由主管部门批准的规划设计文件及有关建筑初步设计文件；2）由主管部门批准的园林景观方案设计文件及审批意见；3）建筑设计单位提供的总平面布置图、地下建筑平面图、覆土深度、竖向设计、室外营线综合图：
4）本工程地形测量图、坐标系统、坐标值及高程系统；5）有关气象资料、工程地质、水文资料及生态特征等。2场地概述：
1）本工程场地所在城市、区域、周图城市道路名称、宽度、景观设计性质、范围、规模等；
2）本工程周国环境状况、交通、能源、市政设施、主要建筑、植被状况；3）本工程所在地区的地域特征、人文环境：4）场地内与园林景观设计相关情况：①保留的原有地形、地物（保留的原有建筑物、构筑物、露保留的文物、植物、古树、名木的像护
②场地内地
入口位置、地
③场地内车行
4）其施
#国来系等
度、外饰面材料、色彩、主要出人行道路系统及对外出入口位置：染等要求。
要特点一
素及主要量点设计
利用等
4坚向设计：
1）竖向设计的特点；
2）场地的地表雨水排放方式及雨水收集、利用：3）人工水体、下沉广场、台地、主要景点的高程处理，注明控制标商。5种植设计：
1）种植设计原则；
2）对原有古树、名木和其他植被的保护利用；3）植物配置；
4）屋面种植特殊处理（是否符合建筑物结构允许荷载，有良好的排灌、防水系统、防冻措施、防风处理措施）。5）树种的选择：
①主要树种；
②特殊功能树种；
③观贯树种。
6）种植技术指标：
①种植总面积：
植面积）；
m（其中包括地下建筑物上覆土种植面积，屋顶花园种乔本树种及总棵树；
③灌木名称及总面积：
?地被名称及总面积：m；
③草坪名称及总面积：m.
6主要水景设计一自然水系的利用及主要人工水景的特点：水源及排水方式。7主要景观建筑设计形式（即有一定活动空间的，如：亭、树，楼、廊、伞等），设计深度可参考国家建筑标准设计图集《民用建筑工程建筑初步设计深度图样》05J802
8主要景观小品设计形式（柱、墙、合、桥、花坛、座椅、标志等）：9辅装设计特点：主要面层材料的色彩、材质等。10技术经济指标：
深度内容
初步设计
图集号
审核程达成4鼠校对史丽秀票设计郭影一院页
06SJ805
1）建筑场地总用地面积，
2）景观设计总面积
其中：铺装总面积
种植总面积
景观建筑面积
水体总面积
3）上方工程量；
m，及占园林景观设计总面积的
蓝，及占园林景观设计总面积的%；血，及占园林景观设计总面积的·%曲，及占园林景观设计总面积的%
11提请设计审批时需要明确的间题。12总说明中已叙述的内容，在各专业说明中可不再重复，3.2.2给水排水专业
1设计依据：
1）本工程设计任务书：
2）已批准的方案设计文件：
3）国家现行的设计规范、规程的名称及编号；4）建设单位提供的建筑周国市政条件资料；5）建筑及有关工种提供的条件图及设计资料2工程概况与设计范围：
1）本工程建设用地、室外绿化面积：2）本工程包括项目红线内的绿地喷准及水景量观设计（生活附属用房的给水排水设计、场地雨水设计）。
3给水设计：
1）给水用水量：
①本工程最高日用水量。其中城市自来水用量、中水用水量、中水用量药占日总用水量的%；
②用说明或用表格的方式列出绿化酒水、水景用水、道路浇洒水量及附属用房水量。
2）水源：根据甲方提供的本工程周围的给水管网现状，描述水源拟引自的位置、管径和供水压力。如：
①供水水源为城市自来水；
②供水水源为自备的深水井：
①供水水源为小区中水。
3）系统：
①喷灌系统的浇谨形式，如喷灌、微准；②景观水池的形式，如喷水池、戏水池、种植池、养鱼池等；③附属用房给水系统。
4）管材、接口、铺设与防腐。
4排水设计：
1）废水排放量；
2）污、废水系统排放方式：
3）排水方式
①说明设计采用的排水方式，如需要提升则说明提位置，规模，提升设备型号及设计参数、构筑物形式、占地面积、紧急排放的措施等；排水现状简介：当排入城市管道或建筑场地雨水管道或其他外部明沟时应说明管道、明沟的大小、披度、排入点的标高、位置和检查并的编号。当排入水体时，还应说明对排放的要求；
?雨水系统排放；
附属用房排水系统。
4）替材、接口、铺设。
5主要设备表：按子项分别列出主要设备的名称。型号、规格。数量，6错提请在设计审批时解决或确定的主要问题。3.2.3电气专业
1设计依据：
1）本工程设计任务书：
2）已批准的方案设计文件；
3）国家现行的设计规范、规程的名称及编号；4）建设单位提供的认定的工程设计资料，建设方的设计要求；5）建筑及有关工种提供的条件图及设计资料。2工程概况与设计范围：
深度内容
初步设计
审核程述成起校对贾第段计魏凯晋滤鹿责图集号
06ST805
1）说明工程性质、面积等：
2）根据设计任务书和有关设计资料说明本专业的设计工作内容和分工；3）本工程拟设置的电气系统。
3配电系统：
1）电源由何处引来、电压等级、配电方式；2）选用导线、电缆的林质和型号，数设方式；3）配电箱、控制箱等配电设备选型及安装方式；4）电动机启动及控制方式的选择。，4照明系统：
1）照明的种类（如路灯、庭院灯、草坪灯、地灯、泛光照明、水下照明等）、电压等级、光源及灯具的选择及控制方式；2）照明线路的选择及接地方式。5防雷：
1）确定防雷类别；
、2）防直接雷击、防侧击雷、防雷击电磁脉冲、防高电位侵入的措施。6接地及安全：
1）本工程系统要求接地的型式及接地电阻要求；2）总等电位、局部等电位的设置要求；3）接地装置要求，当接地装暨需做特殊处理时应说明采取的措施、方法等；4）安全接地及
7主要设备
8需提请在
别列出主要设备的名称、型号、规格、数量时解决或确定的主要题。
3设计图组
可分幅表示常用比例1：300~1：1000有称为底层或首层
（±0.00相当绝对标高值）外墙提示：深度内容中将设计图纸的名称用下划线标注，仅为了便于查找，无其他含义。轮以实粗线表示。标明建筑物名称、层数、高度、编号、出入口，需保护的文物、植物、古树、名木的保护范国，地下建筑物位置（其轮廉以粗虚线表示）；4）场地内机动车道路、对外出入口、人行系统、地上停车场。5）园林景观设计：
①表示种植范围：重点孤植观费秀木及列植，乔木宜以图例单独表示；标明自然水系（潮泊河流表示范围，河流表示水流方向）、人工水系、水景；
广场铺装表示外轮廊范图（根据工程情况表示大致铺装纹样），标注名称和材料的质地、色彩、尺寸；
③园林景观建筑（如亭、廊、榭等）以粗线表示外轮廊，标注尺寸、名称；小品均需表示位置、形状、庭园略走向、名称（如活动场地、花、池、伞、架、庭园路等）：
?标注主要控制坐标；
@根据工程情况表示园林景观无障碍设计。6）指北针或风致瑰。
7）补充图例。
8）技术经济指标内容同3.2.1条中第10，也可列于设计说明内。9）图纸上的说明：A设计依据：B定位坐标，C.尺寸单位；B.其他。2竖向布置图，常用比例1：300~1：1000。1）同3.3.1条第1款中1~7项的内客（其中园林景观设计尺寸标注等内容可适当简化）！
2）与场地园林景观设计相关的建筑物室内土0.00设计标高（相当绝对标高值）、建筑物室外地坪标高：
3）与园林景观设计相关的道路中心线交叉点设计标高；4）自然水系、最高、常年、水底水位设计标商、人工水景控制标高；5）地形设计标高、坡询、范国；6）主要录点的控制标高（如下沉广场的最低标高、台地的最高标高），场地地面的排水方向；
7）根据工程需要，做场地设计地形剖面图并标明剖线位置；深度内容
初步设计
审树程成级校对曲丹科设计石丽平品图集号
06S1805
8）根据工程需要，做景观设计土方量计算：9）图纸上的说明：A设计依据；B尺寸单位；C.其他。3种植平面图，常用比例1：300~1：10001）分别表示不同种植类别，如：乔木（常绿、落叶）、灌木（常绿、落叶）及非林下革坪，重点表示其位置、范围；2）屋顶花园种植，可依据需要单独出图；3）苗木表，表示名称（中名、拉丁名）、种类、胸径、冠幅、树高；4）指北针或风致瑰图。
4水景设计图，常用比例：1:10、1：20、1：50、1：100。1人工水体部面图，重点表示各类驳岸形式，2）各类水池（如喷水池、戏水池、种植池、养鱼池等）①平面图、立面图，重点表示位置、形状、尺寸、面积、商度等：②剖面图，重点表示水深及池壁、池底构造、材料方案等，其中：喷水池：表示喷水高度、喷射形状，范围等（示意）：各类水池根据工程露要表示水源及水质保护设施。3）溪流：
①平面图，重点表示源、尾、走向及宽度等；②剖面图，重点表示溪流截面形式、水深等（必要时给出纵剖面图）。4）跌水、瀑布等：
①平面图，重点表示位置、形状、水面宽度、落水处理等；②立面图，重点表示形状、宽度，高度、落水处理等：③剖面图，重点表示联落高度、级差、水流导体材料、落水处理等。5）早喷泉，位置、喷射范围、高度、喷射形式。6）指北针或凤玫瑰图。
5铺装设计图，常用比例：1：10、1：20、1：50、1:100，重点表示铺装形状、材料：重点铺装设计还应表示铺装花饰、颠色等。6园林景观建筑、小品设计图，常用比例1：10.1:20、1:50、1：100（如：亭、台、榭、廊、桥、门、墙、伞、架、柱、花坛、树池、标志、座椅等）。、1）单体平面图，重点表示形状、尺寸等；提示：深度内容中将设计图纸的名称用下划线标注，仅为了便于查找，无其他含义。2）立面图，重点表示式样、高度等；3）部面图：重点表示构造示意及材料等：4）标出电气照明、园林景观照明等位置。3.3.2给水排水专业
1总平面图，常用比例：1：500~1：1000。1）全部建（构）筑物、道路、广场等的平面位置，并绘制方格网，坐标、标商和指北针（或风政瑰图）等；2）给水、雨水管道平面位置，标注出干管的管径、水流方向、阀门井、水表并、检查井和其他给水排水构筑物的位置：3）场地内的给水、排水管道与建筑场地及城市管道系统连接点的控制标商和位置。
2局部平面图，出图比例可视需要而定。1）绘制局部（游泳池、水景等）平面布置图：2）绘制水景的原理图，标注于管的管径、设备位置的标高。3.3.3电气专业
总平面图（仅有单体设计时，可无此项内容）：1标示建（构）筑物名称，容量，供电线路走向，回路编号，导线及电缆型号规格：架空线杆位，路灯、庭院灯的杆位（路灯、庭院灯可不绘线路），重复接地点等：
2比例、指北针。
3.3.4图纸增减
1竖向设计可视工程的具体情况与总平面图合并；2场地或局部部面图可视具体情况增减；3根据工程的具体情况可增加景点平面放大图及紧点视图；4园林景观照明布置图可视工程情说与给排水线路图或总平面图合并。深度内容
初步设计
图集号
中树程述成或校划更丽秀安设计孵景传面
06SJ805
4.1.1施工图设计文件
4施工图设计
4.1一般规定
1合同要求所涉及的所有专业的设计图纸（含图纸目录，说明和必要的设备村料、苗木表，见4.245节）以及图纸总封面。2合同要求的工程预算书。
注：对于方案设计后直接进入施工图设计的项目，若合间未要求编制工程预算书，施工图设计文件应包括工程概算书。
4.1.2总封面应标明以下内容：
1项目名称；
2编制单位名称；
3项目的设计编号；
4设计阶段：
5编制单位法定代表人、技术总负责人和项目总负责人的姓名及签字或授权盖章；
6编制年月（即出图年、月）。
2园林景观专业
4.2.1施工图阶段
4.2.2施工设计
4.2.3图纸自
4.2.4施工图设
1设责
建筑一
计或初步设计
询设计
泡括封面
设计说明书、设计图纸。
制的图纸，一后列选用的标准图。园林景观初步设计文件、文号。施施工图设计文件或施工图设计资料图（其中包和室外地下管线综合图及相关建筑设计施工图、要士深度
筑立面图等）。
名称、景观设计性质、设计范围面积（如方案设应摘求与施工图设计相关内容）。提示：深度内容中将设计图纸的名称用下划线标注，仅为了便于查找，无其他含义。3材料说明，有共同性的，如：混凝土、砌体材料、金属材料标号、型号：木材防腐。油漆；石材等材料要求，可统一说明或在图纸上标注，4防水、防潮做法说明。
5种植设计说明（应符合城市绿化工程施工及验收规范要求）：1）种植土要求；
2）种植场地乎整要求；
3）苗木选择要求；
4）植栽种植要求：季节、施工要求；5）植裁间距要求；
6）屋顶种植的特殊要求；
7）其他需要说明的内容。
6新材料、新技术做法及特殊造型要求。了其他需要说明的问题
4.2.5设计图纸
1总平面图：报据工程需要，可分幅表示，常用比例1：300~1：1000。1）地形测量坐标网、坐标值；
2）设计场地范围、坐标、与其相关的周围道路红线、建筑红线及其坐标；3）场地中建筑物以粗实线表示一层（也有称为底层或首层）（±0.00）外墙轮，并标明建筑坐标或相对尺寸、名称。层数、编号、出入口及土0.00设计标高；4）场地内露保护的文物、古树、名木名称、保护级别、保护范围；5）场地内地下建筑物位置、轮廊以粗虚线表示；6）场地内机动车道路系统及对外车行人行出入口位置，及道路中心交叉点坐标；
7）园林景观设计元素，以图例表示或以文宇标注名称及其控制坐标；①绿地宜以填充表示，屋顶绿地宜以与一般绿地不同的填充形式表示；②自然水系、人工水系、水景应标明；①广场、活动场地铺装表示外轮廊范国（根据工程情况表示大致铺装纹样）；
①园林景观建筑、小品，如亭、台、榭、廊、桥、门、墙、伞、架、柱、花深度内容
施工图设计
图集号
审树程述成校对更丽秀中设计事景十页
O6SJ805
坛、园路等需表示位置、名称、形状、园路走向、主要控制坐标③根据工程情况表示园林景观无障碍设计。8）相关图纸的案引（复杂工程可出专门的索引图）：9）指北针或风致瑰。
10）补充图例。
11）图纸上的说明。
2整向布置图：常用比例1：300~11000。1）同4.2.5条第1款中1~10项内容。2）与园林景观设计相关的建筑物一层室内土0.00设计标高（相当绝对标高值）及建筑四角水底设计标商。3）场地内车行道路中心线交叉点设计标高。4）直然水系常年最高、最低水位人工水景最高水位及水底设计标高；早喷泉，地面标商。
5）人工地形形状设计标商（最高、最低）、范图（宜用设计等高线表示高差）。
6）标注园林景观建筑、小品的主要控制标商，如亭、台、榭、廊标士0.00设计标商，合阶、措土墙、景墙等标顶、底设计标商。7）主要景点的控制标高（如下广场的最低标高，合地的最商、最低标商等）及主要铺装面控制标商。
8）场地地面的排水方向，雨水井或集水井位置。9）根据工程需要，做场地设计剖面图，并标明剖线位置、变坡点的设计标高：土方量计算。
10）图纸上的说明：
①设计依据；
②尺寸单位；
?其他。
3种植总平面图，常用比例1：300~1：5001）场地范图内的各种种植类别。位置，以图例或文字标注等方式区别乔本，灌木、常绿落叶等（由各单位根据习惯拆分，但都应表示清楚）；提示：深度内容中将设计图纸的名称用下划线标注：仅为了便于查找，无其他合义。2）苗木表：乔木重点标明名称（中名及拉丁名）、树、胸径、定干高度、冠幅、数量等；灌木、树篱可按高度、棵数与行数计算、修剪高度等；草坪标注面积、范国；水生植物标注名称、数量；3）指北针或风致瑰图。
4平面分区图：在总平面图上表示分区及区号、分区索引。分区应明确，不宜重叠，用方格网定位放大时，标明方格网基准点（基准线）位置坐标、网格间距尺寸，指北针或风致瑰图、图纸比例等；5各分区放大平面图，常用比例1：100~1：200。表示各类景点定位及设计标商，标明分区网格数据及详图索引、指北针或风致瑰图、图纸比例；定位原则：
1）亭、榭一般以轴线定位，标注轴线交叉点坐标；廊、台、墙一般以柱、墙轴线定位；标注起、止点轴线壁标或以相对尺寸定位；2）柱以中心定位，标注中心坐标；3）道路以中心线定位，标注中心线交叉点坐标；庭园路以网格尺寸定位；4）人工溯不规则形状以外轮廉定位，在网格上标注尺寸：5）水池规则形状以中心点和转折点定位标注坐标或相对尺寸；不规则形状以外轮廉定位，在网格上标注尺寸；6）铺装规则形状以中心点和转折点定位标注坐标或相对尺寸；不规则形状以外轮廊定位，在网格上标注尺寸；7）观费乔木或重点乔木以中心点定位，标中心点坐标或以相对尺寸定位灌木、树禽、草坪、花境可按面积定位；8）雕塑以中心点定位，标中心点坐标或相对尺寸；9）其他均在网格上标注定位尺寸。6详图：
1）种植详图：
①植载详图：
②植栽设施详图（如树池、护盖、树穴、鱼鳞穴等）平面、节点材料做法详图；
③屋顶种植图，常用比例1:20~1=100深度内容
施工图设计
图架号
审核程速成 起我校对史丽秀专务设计郭景页06ST805
&.表示建筑物幢号、层数，屋顶平面绘出分水线、汇水线、坡向、坡度、雨水口位置以及屋面上的建构筑物、设备、设施等位置、尺寸，并标出各建构筑物顶面绝对标高及屋面绝对标高，各类种植位置、尺寸及详图，视工程可单独出图。
b.劑面图表示覆土厚度、坡度、坡向、排水及防水处理，植物防风固根处理等特殊保护措施及详图索引。C.种植置换土要求。
2）水量详图，常用比例1：10~1：100。①人工水体：剖面图。表示各类驳岸构造、材料、做法（湖底构造、材料做法）；
②各类水池：
平面图：表示定位尺寸、细部尺寸、水循环系统构筑物位置尺寸，剖切位置、详图索引：
立面图：水池立面细部尺寸、高度、形式、装饰纹样、详图索引：韵面图：表示水深、池壁、池底构造材料做法，节点详图；其中：喷水池：表示喷水形状、商度、数量；种植鸿：表示培养土范围、组成、商度、水生植物种类、水深要养鱼池
?溪流：
平面图
置：详图索引
索引。
神水深要
以网格尽寸定位，标明不同宽度、坡向；剖切位壁等构造材料做法、高差变化、详图。尺寸、落水位置、形式、水循环系统构筑物位置西度、水流界面细部纹样、落水细部、详图索引；水流界面构造、材料、做法、节点详图、详图提示：深度内容中格设计图纸的名称用下划标注，仅为了便于查找，无其他含义。?卓喷泉：
平面图：定位坐标：铺装范围：剖切位置，详图索引：立面图：喷射形式、范国、商度；：剖面图：铺装材料、构造做法（地下设施）、详图索引及节点详图。3）铺装详图：各类广场、活动场地等不同铺装分别表示。平面图：铺装纹样放大细部尺寸，标注材料、色彩、剖切位置、详图索引；构造详图：常用比例1：5～1：20（直接引用标准图集的本图略），4）景观建筑、小品详图：
①亭、榭、廊、膜结构等有遮避顶盖和交往空间的景观建筑；平面图：表示承重墙、柱及其轴线（注明标高）、轴线编号、轴线间尺寸（柱距）、总尽寸、外墙或柱堂与轴线关系尺寸及与其相关的坡道散水、合阶等尺寸，部面位罩，详图案引及节点详图：顶视平面图：详图案引；
立面图：立面外轮，各部位形状花饰，商度尺寸及标商，各部位构造部件（如雨篷、挑台、栏杆、坡遭、台阶、落永管等）尺寸、材料、頭色，剖切位置、详图索引及节点详图：
剖面图：单体剖面、墙、柱、轴线及编号，各部位度或标高，构造做法、详图索引。
②景观小品，如墙、台、架、桥、栏杆、花坛、座椅等；平面图：平面尺寸及细部尺寸；剖切位置，详图索引；立面图：式样商度、材料、颜色、详图索引；剖面图：构造做法、节点详图。①图纸比例1：10~1：100。
4.2.6图纸增减
1景观设计乎面分区图，及各分区放大平面图，可根据设计需要确定增减
2根据工程略要可增加铺装及景观小品布置图。深度内容
施工图设计
图集号
审核程迷成中业以校对史丽秀安学设计郭景页06SJ805
4.3结构专业
对于简单的园林景观建筑、小品等露配相关结构专业图的工程，可以将结构专业的说明、图纸在相关的园林景观专业图纸中表达，不再另册出图（内部归档露要计算书）。
4.4给水排水专业
4.4.1在施工图设计阶段，给水排水专业设计文件应包括图纸目录、施工图设计说明、设计图纸、主要设备表、计算书。4.4.2图纸目录：先列新绘制图纸，后列选用的标准图或重复利用图。4.4.3设计总说明
1设计总说明：
1）设计依据简述；
2）给水排水系统概况：
3）凡不能用图示表达的施工要求，均应以设计说明表述；4）有特殊需要说明的可分别列在有关图纸上；2图例。
4.4.4设计图纸
1给水排水总平面图：
1）绘出全部建（构）筑物、道路、广场等的平面位置（或坐标）、名称、标高和指北针（或风致瑰图），并绘制方格网：2）绘出全部给水排水管网及构筑物的位置（或坐标）、距离、检查并及详图索引号：
3）对较复杂工程，应将给水。排水总平面图分开绘制，以便于施工（简单工程可绘在一张图上）；
4）给水管注明管径、理设深度或数设的标商，宜标注管道长度，并绘制节点图，注明节点结构、澜门并尺寸、编号及引用详图（一工程给水管线可不绘节点图）：
5）排水管标注检查井编号和水流坡向，标注管道接口处，建筑场地雨水那出管网位置，市政管网的位置、标高、管径，水流坡向。2排水管道高程表：将排水管道的检查井编号、并距、管径、坡度、地面设计标高、管内底标高等写在表内；提示：深度内容中将设计图纸的名称用下划线标注，仅为了便于查找，无其他含义，简单的工程，可将上述内容直接标注在平面图上，不列表。3水景给水排水图纸：
1）绘出给水排水平面图，注明节点；2）绘出系统轴测图或系统原理图，标明管径、坡度；3）详图：应绘出泵坑（泵房布置图），喷头安装示意图。4.4.5主要设备材料表：主要设备、仪表、及管道附、配件可在首页或相关图上列表表示，
4.4.6计算书（内部使用），根据初步设计审批意见进行施工图阶段设计计算。
4.4.7当为合作设计时：应依据主设计方审批的初步设计文件，按所分工内容进行施工图设计。
4.5电气专业
4.5.1在施工图设计阶段，建筑电气专业设计文件应包括图纸目录。施工设计说明、设计图纸主要设备表，计算书（供内部使用及存档）。4.5.2图纸目录：先列新绘制图纸，后列重复使用图，4.5.3施工设计说明
1工程设计概况：应将审批定案后的初步（或方案）设计说明书中的主要指标录入；wwW.bzxz.Net
2各系统的施工要求和注意事项（包括布线、设备安装等）；3设备定货要求（亦可附在相应图纸上）；4防留及接地保护等其他系统有关内容（亦可附在相应图纸上）；5本工程选用标准图图集编号、页号。4.5.4设计图纸
1施工设计说明、补充图例符号、主要设备表可组成首页，当内容较多时，可分设专页；
2电气总平面图：
1）标注建（构）筑物、标高、遵路、地形等商线和用户的安装容量；2）标注变、配电站位置、编号；变压器台数、容量；发电机合数、容量；3）室外配电箱的编号、型号：室外照明灯具的规格、型号、容量；4）架空线路应标注：线路规格及走向，回路编号，杆位编号，档数、档距、杆高、拉线、重复接地、避雷器等（附标准图集选择表）：深度内容
施工图设计
图集号
审核程成4成校对笔设计魏凯晋意就香页06SJ805
