03J603-2
铝合金节能门窗
中国建筑标准设计研究院出版

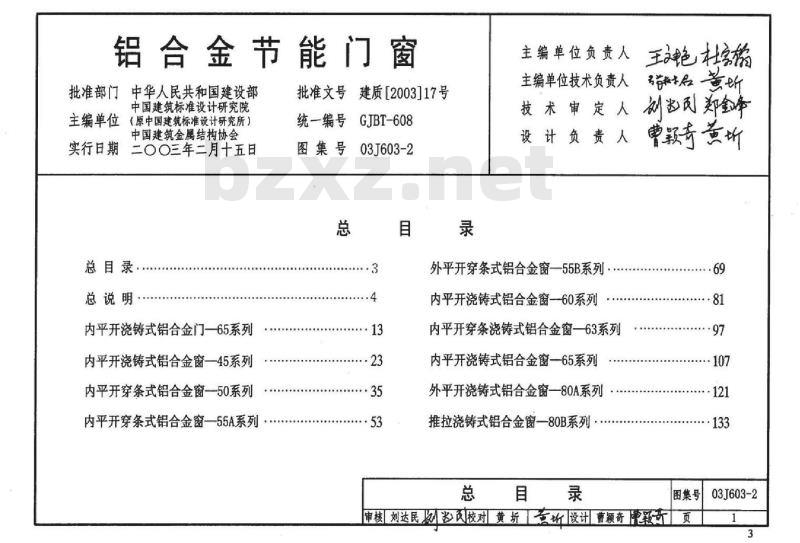

铝合金节能门窗
批准部门中华人民共和国建设部中国建筑标准设计研究院
主编单位（原中国建筑标准设计研究所）中国建筑金属结构协会
实行日期二OO三年二月十五日
总目录
总说明
内平开浇铸式铝合金门—65系列内平开浇铸式铝合金窗—45系列内平开穿条式铝合金窗-50系列
内平开穿条式铝合金窗—55A系列批准文号建质[2003]17号
统一编号GJBT-608
图集号03J603-2
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
外平开穿条式铝合金窗—55B系列内平开浇铸式铝合金窗—60系列内平开穿条浇铸式铝合金窗—63系列内平开浇铸式铝合金窗—65系列外平开浇铸式铝合金窗—80A系列推拉浇铸式铝合金窗—80B系列
总目录
王艳杜村坨粉
3后黄所
创出金摩
曹毅奇黄折
图集号
审核刘达民出风校对黄折专场设计曹颖奇单车页
03J603-2

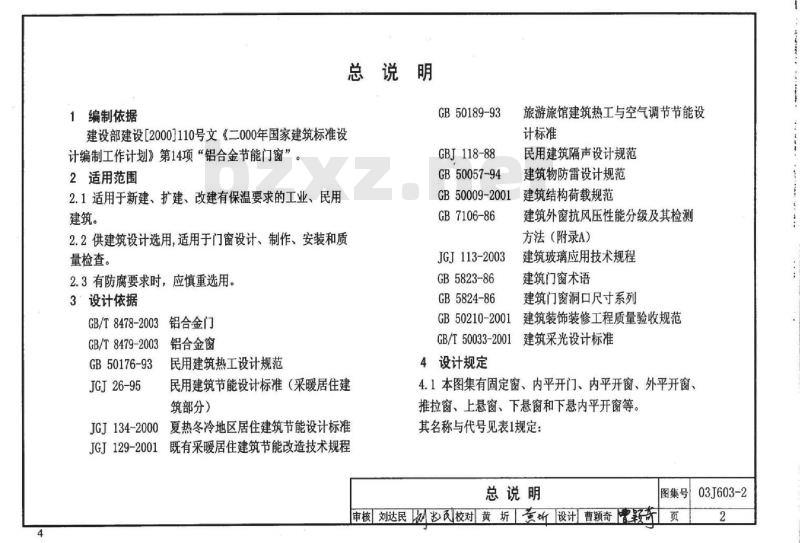

1编制依据
总说明
建设部建设[2000]110号文《二000年国家建筑标准设计编制工作计划》第14项“铝合金节能门窗”。2适用范围
2.1适用于新建、扩建、改建有保温要求的工业、民用建筑。
2.2供建筑设计选用，适用于门窗设计、制作、安装和质量检查。
2.3有防腐要求时，应慎重选用。3设计依据
GB/T8478-2003
GB/T8479-2003
GB50176-93
JGJ26-95
JGJ134-2000
JGJ129-2001
铝合金门
铝合金窗
民用建筑热工设计规范
民用建筑节能设计标准（采暖居住建筑部分）
夏热冬冷地区居住建筑节能设计标准既有采暖居住建筑节能改造技术规程GB50189-93
GBJ118-88
GB50057-94
GB50009-2001
GB7106-86
JGJ113-2003
GB5823-86
GB5824-86
GB50210-2001
GB/T50033-2001
4设计规定
旅游旅馆建筑热工与空气调节节能设计标准
民用建筑隔声设计规范
建筑物防雷设计规范
建筑结构荷载规范
建筑外窗抗风压性能分级及其检测方法（附录A）
建筑玻璃应用技术规程
建筑门窗术语
建筑门窗洞口尺寸系列
建筑装饰装修工程质量验收规范建筑采光设计标准
4.1本图集有固定窗、内平开门、内平开窗、外平开窗、推拉窗、上悬窗、下悬窗和下悬内平开窗等。其名称与代号见表1规定：
总说明
审核刘达民出风校对黄圻童折设计曹颖奇车图集号
03J603-2
铝合金型材
浇铸式
穿条式
穿条浇铸式

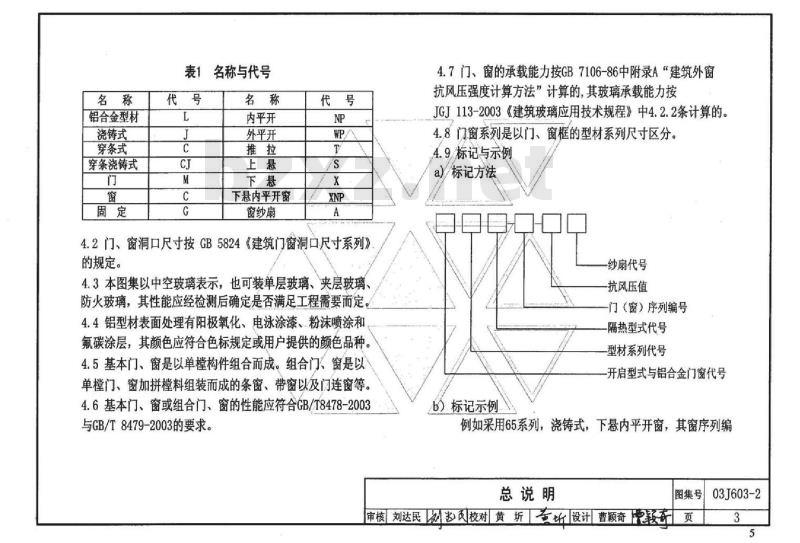

表1名称与代号
内平开
外平开
下悬内平开窗
窗纱扇
4.2门、窗洞口尺寸按GB5824《建筑门窗洞口尺寸系列》的规定。
4.3本图集以中空玻璃表示，也可装单层玻璃、夹层玻璃防火玻璃，其性能应经检测后确定是否满足工程需要而定，4.4铝型材表面处理有阳极氧化、电泳涂漆、粉沫喷涂和氟碳涂层，其颜色应符合色标规定或用户提供的颜色品种4.5基本门、窗是以单构件组合而成。组合门、窗是以单门、窗加拼料组装而成的条窗、带窗以及门连窗等4.6基本门、窗或组合门、窗的性能应符合GB/T8478-2003与GB/T8479-2003的要求。
4.7门、窗的承载能力按GB7106-86中附录A“建筑外窗抗风压强度计算方法”计算的，其玻璃承载能力按JGJ113-2003《建筑玻璃应用技术规程》中4.2.2条计算的4.8门窗系列是以门、窗框的型材系列尺寸区分。4.9标记与示例
ay/标记方法
纱扇代号
抗风压值
门（窗）序列编号
隔热型式代号
-型材系列代号
-开启型式与铝合金门窗代号
b）标记示例
例如采用65系列，浇铸式，下悬内平开窗，其窗序列编总说明
审核刘达民划风校对黄圻专场设计曹颖奇药图集号
03J603-2

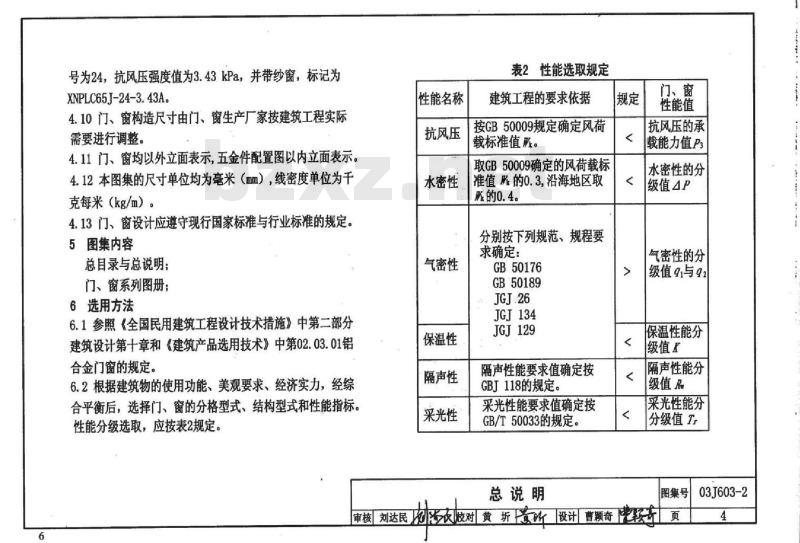

号为24，抗风压强度值为3.43kPa，并带纱窗，标记为XNPLC65J-24-3.43A。
4.10门、窗构造尺寸由门、窗生产厂家按建筑工程实际需要进行调整。
4.11门、窗均以外立面表示，五金件配置图以内立面表示。4.12本图集的尺寸单位均为毫米（mm），线密度单位为于克每米（kg/m）。
4.13门、窗设计应遵守现行国家标准与行业标准的规定。5图集内容
总目录与总说明；
门、窗系列图册；
6选用方法
6.1参照《全国民用建筑工程设计技术措施》中第二部分建筑设计第十章和《建筑产品选用技术》中第02.03.01铝合金门窗的规定。
6.2根据建筑物的使用功能、美观要求、经济实力，经综合平衡后，选择门、窗的分格型式、结构型式和性能指标。性能分级选取，应按表2规定。
性能名称
抗风压
水密性
气密性
保温性
隔声性
采光性
表2性能选取规定
建筑工程的要求依据
按GB50009规定确定风荷
载标准值。
取GB50009确定的风荷载标
准值服的0.3,沿海地区取
服的0.4。
分别按下列规范、规程要
求确定：
GB50176
GB50189
JGJ134
JGJ129
隔声性能要求值确定按
GBJ118的规定。
采光性能要求值确定按
GB/T50033的规定。
总说明
门、窗
性能值
抗风压的承
载能力值P3
水密性的分
级值4P
气密性的分
级值9与92
保温性能分
隔声性能分
级值R
采光性能分
分级值T
图集号
审核刘达民团衣胶对黄折设计曹颖奇电彩页
03J603-2
6.3门、窗产品性能应经实物检测以确定其分级值。6.4门、窗物理性能分级指标值见附录A。6.5超越本图集规定时，可与制造厂家另行协商确定7技术要求
本图集门、窗产品所使用材料应符合下列规定7.1材料牌号与标准编号应符合附录B的规定7.2铝合金型材表面处理应符合下列规定：阳极氧化膜厚度为AA15;
电泳涂漆膜厚度为B级；
粉沫喷涂厚度为40~120μm；
氟碳漆喷涂厚度为≥30m
表面处理颜色按设计要求或订货合同规定。7.3钢材及紧固件的表面处理
钢材除不锈钢材外应按GB/T13912-2002的规定处理。紧固件按GB/T13911-92的规定处理。7.4玻璃
品种：浮法玻璃、着色玻璃、钢化玻璃、半钢化玻璃、热反射玻璃、低辐射镀膜玻璃、夹层玻璃、夹丝玻璃、中空玻璃等。
厚度：单层玻璃为4、5、6、8；夹层玻璃为4十4、5+5、6+6；
中空玻璃为4+A+4、5+A+5、6+A+6（A=6～15）
颜色：按建筑工程规定的要求。要求：a）镀膜玻璃面不宜单独使用，用于夹层玻璃或中空玻璃时，镀膜面应在第2、3面上。b）门用玻璃宜采用安全玻璃。
7.5密封材料
密封材料应与其他相关材料相容。7.6装配要求
门、窗连接应牢固：
玻璃装配应符合JGJ113的规定。门窗开启力应小于50N。
7.7防雷连接
门、窗构件按GB50057规定与主体结构的防雷系统连接7.8门、窗产品尺寸允许偏差
门、窗产品的尺寸允许偏差应符合GB/T8478-2003和GB/T8479-2003的规定。
总说明
审核刘达民校对黄折黄设计曹颖奇聚击图集号
03J603-2
8包装、运输、贮存
包装、运输、览存应符合GB/T8478-2003、GB/T8479-2003的规定。
9安装施工
9.1门、窗与墙体的连接
门、窗与墙体通过窗附框和连接件与墙体相连接：窗附框适用于各种结构墙体：
连接件焊接连接，适用于钢结构：连接件射钉连接，适用于钢筋混凝土墙体：连接件金属膨胀螺栓连接，适用于钢筋混凝土墙体或砖墙！连接件与预埋件连接，适用于钢筋混凝土和轻质墙体。9.2连接件尺寸
连接件尺寸≥140×20×1.5（长×宽×厚）焊接板尺寸≥80×80×5（长×宽×厚）金属膨胀螺栓≥M6X65
射钉≥3.7X42
9.3洞口与门、窗框缝隙（J）的规定饰面材料
缝隙（J）
金属材料
清水墙
（涂料）
9.4其他要求
a）门窗安装位置、开启方向、与安装连接方式应符合本图集规定和建筑工程设计要求。b）阳极氧化铝合金型材与水泥砂浆接触应涂防腐蚀涂料。c）门、窗框与墙体需用保温材料填充时，应连接牢固。d）门、窗抹灰工程及滴水线应按GB50210-2001《建筑装饰装修工程质量验收规范》中第4.2.10条的规定。e）门、窗安装后，按GB50210-2001《建筑装饰装修工程质量验收规范》中5.5.3条进行验收。9.5门、窗与墙体安装做法详见总说明第7、8页。10保养与维护
10.1门、窗如有油污、砂浆等杂物，可用水溶性清洗剂清洗，禁止用丙酮和硬物刮、擦。10.2门、窗每年应进行三至四次清洗10.3需定期加润滑剂的附件应加注润滑油（普通机油）。总说明
图集号
审核刘达民刻出校对黄折专折设计曹颖奇跃车页
03J603-2
≤400均布
窗立面图
注：附框可适用安装于砖墙、混凝土墙、轻质墙。a
泡沫棒
密封胶
附框安装
钢附框
膨胀螺栓
固定片
密封胶
窗框上墙安装说明图
轻质墙体
图集号
上轻奇
审核刘达民校对黄上所设计曹颖奇页
预埋件Www.bzxZ.net
03J603-2
钢结构
焊接件
焊接连接条
固定片
保温材料
密封胶
钢筋混凝土墙体
窗框上墙安装说明图
砖墙体
审核刘达民校对黄折设计曹颖奇图集号
膨胀螺栓
03J603-2
抗风压
空气声
符号与部位
附录A
m2/m·h
W/m2·K
铝合金门窗主要物理性能分级指标值分
1.0≤P,<1.5
4.0≤p,<4.5
100≤4<150
4.0>K≥/35
25≤R30
0.20≤T0.30
15≤p,<2.0
4.5≤P<5.0
150≤4p<250
35>K≥30
30≤R35
0.30≤T0.40
2.0≤p2.5
250≤4p<350
2.5≥q1.5
7.5≥q2×4.5
30>K≥25
35≤R
0.40≤T<0.50
-2.5≤P<3.0
350≤4500
1.5≥>0.5
4.5≥g2>1.5
2.5>K≥20
40≤R45
0.50≤T<0.60
总说明
3.0≤P<3.5
500≤4<700
20>K≥1.5
R≥45
T,≥ 0.60
35≤P<40
4p≥700
图集号
申核刘达民友区衣校对黄折有所设计曹颖奇电斯志页
03J603-2
材料名称
铝合金
铝合金隔
热型材
不锈钢材
密封材料
绝热料材
材料牌号
6061T4、T6
6063T5、T6
6063AT5、T6
穿条式
浇铸式
1Cr18Ni9Ti
密封膏
密封毛条
岩棉、矿渣棉
玻璃棉
模型聚苯乙烯泡沫塑料
挤塑聚苯乙烯泡沫塑料
标准编号
附录B常用材料目录
材料名称
GB/T5237.1~.5-2000
GB/T912-89
GB/T11253-89
GB3280-92
GB4237-92
GB/T5574-1994
HG/T 3100-1997
（GB/T10712-1989）
GB/T14683-2003
JC483-92
JC/T635-1996
GB/T11835-1998
GB/T13350-2000
GB/T10801.1-2002
GB/T 10801.2-2002
五金件
材料牌号
浮法玻璃
着色玻璃
钢化玻璃
钢化玻璃半钢化玻璃
夹层玻璃
镀膜玻璃
低辐射镀膜玻璃
中空玻璃
夹丝玻璃
镀锌铁丝
不锈钢窗纱
窗执手
不锈钢滑撑
多点锁
蜗轮开窗器
总说明
标准编号
GB11614-1999
GB/T18701-2002
GB/T 9963-1998
GB17841-1999
GB 9962-1999
GB/T18915.1-2002
GB/T18915.2-2002
GB/T11944-2002
JC433-91
QB/T3882-1999（GB8379)
QB/T3883-1999（GB8380）
QB/T 3885-1999(GB 9297)
QB/T3886-1999（GB9298）
QB/T3888-1999（GB9300）
QB/T3891-1999（GB9303）
图集号
审核刘达民划必刚校对黄圻专折设计曹颖奇上车03J603-2
内平开浇铸式铝合金门一65系列批准部门中华人民共和国建设部中国建筑标准设计研究院
主编单位
（原中国建筑标准设计研究所）北京东亚铝业有限公司
实行日期二OO三年二月十五日
基本内平开门立面图
基本内平开门断面图
批准文号建质[2003]17号
统一编号 GJBT-608
图集号03J603-2
主编单位负责人王艳
主编单位技术负责人3和卡尺2
技术审定人刻出
设计负责人软奇莫
基本内平开门装配节点图
基本内平开门五金件装配节点图型材截面与几何参数
审核王宗木后主校对王立英设计朱丽佳图集号
03J603-2
