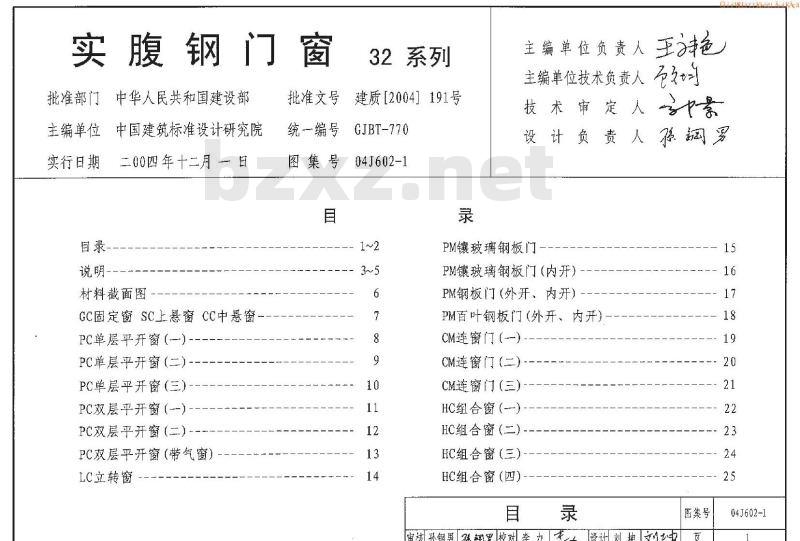

【其他行业标准】 实腹钢门窗

实腹钢门窗
批准部门中华人民共和国建设部主编单位中国建筑标准设计研究院实行日期
二00四年十二月日
说明－
材料截面图
GC固定窗SC上悬窗CC中悬窗
PC单层乎开窗（一)
PC单层平开窗（二）--
PC单层平开窗（三）
PC双层平开窗（--)
PC双层平开窗（二）
PC双层平开窗（带气窗）
LC立转窗
批准文号
统一编号
图集号
32系列
建质[2004］191号
GJBT-770
04J602-1
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
PM镶玻璃钢板门
PM镶玻璃钢板门（内开)
PM钢板门（外开、内开)
PM百叶钢板门（外开、内开）
CM连窗门（--）
CM连窗门（二)--
CM连窗门（三)
HC组合窗（-）
HC组合窗（二)
HC组合窗（三）
HC组合窗（四）
审核孙钢男张阅罗校对李力考力设计刘坤刘15
图集号
04J602-1

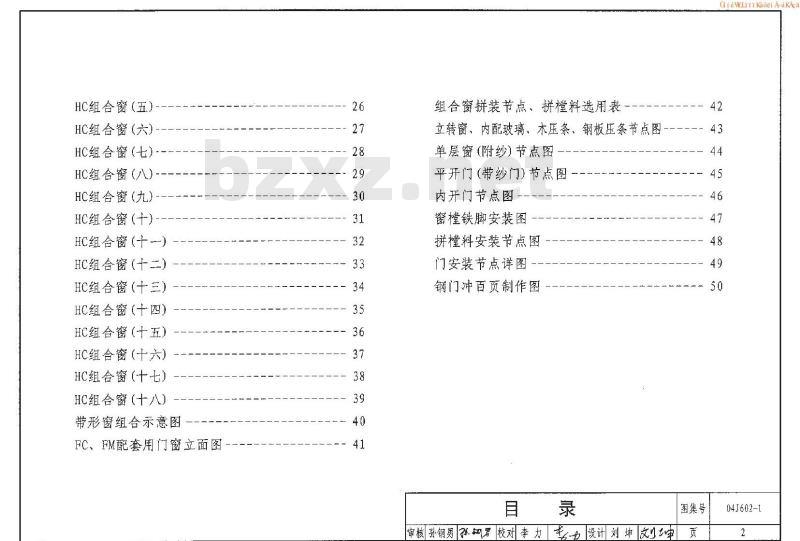

HC组合窗（五）一
HC组合窗（六)-
HC组合窗（七）--
HC组合窗（八)--
HC组合窗（九）-
HC组合窗（十）-
HC组合窗（十）
HC组合窗（十二）
HC组合窗（十三）
HC组合窗（十四）
HC组合窗（十五）
HC组合窗（十六）
HC组合窗（十七)
HC组合窗（十八)
带形窗组合示意图
FC、FM配套用门窗立面图
组合窗拼装节点、拼料选用表
立转窗、内配玻璃、木压条、钢板压条节点图-一单层窗 (附纱)节点图
平开门(带纱门)节点图
内开门节点图·
窗槿铁脚安装图
拼料安装节点图
门安装节点详图
钢门冲百页制作图
审核孙钢男军校对李力书力设计刘坤刘uieWLnKaoeiAakAc
图集号
04J602-1

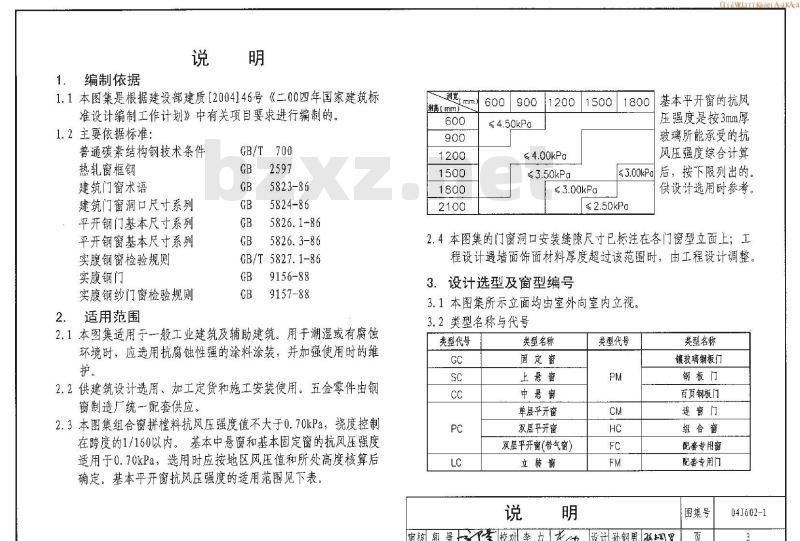

1.编制依据
1.1本图集是根据建设部建质[2004]46号《二00四年国家建筑标准设计编制工作计划》中有关项目要求进行编制的。1.2主要依据标准：
普通碳素结构钢技术条件
热轧窗框钢
建筑门窗术语
建筑门窗洞口尺寸系列
平开钢门基本尺寸系列
平开钢窗基本尺寸系列
实腹钢窗检验规则
实腹钢门
实腹钢纱门窗检验规则
适用范围
GB/T700
5823-86
5824-86
5826.1-86
5826.3-86
GB/T 5827.1-86
9156-88
9157-88
2.1本图集适用于一般工业建筑及辅助建筑。用于潮湿或有腐蚀环境时，应选用抗腐蚀性强的涂料涂装，并加强使用时的维护。
2.2供建筑设计选用、加工定货和施工安装使用。五金零件由钢窗制造厂统一配套供应。
2.3本图集组合窗拼槿料抗风压强度值不大于0.70kPa，度控制在跨度的1/160以内。基本中悬窗和基本固定窗的抗风压强度适用于0.70kPa，选用时应按地区风压值和所处高度核算后确定。基本平开窗抗风压强度的适用范围见下表。润宽，
剩高（mm）
≤4.50kPa
≤4.00kPa
≤3.50kPa
≤3.00kPa
uiewLirKaoeiA-akAc
基本平开窗的抗风www.bzxz.net
压强度是按3mm厚
玻璃所能承受的抗
风压强度综合计算
后，按下限列出的，
供设计选用时参考。
≤2.50kPa
2.4本图集的门窗洞口安装缝隙尺寸已标注在各门窗型立面上；工程设计遇墙面饰面材料厚度超过该范围时，由工程设计调整3．设计选型及窗型编号
3.1本图集所示立面均由室外向室内立视3.2类型名称与代号
类型代号
类型名称
固定窗
上悬窗
中悬窗
单层平开窗
双层平开密
双层平开窗（带气窗）
立转窗
类型代号
类型名称
镶玻璃钢板门
钢板门
百页钢板门
连窗门
组合窗
配套专用窗
配套专用门
图集号
审核郭景校对李力求
设计孙钢男 减树罩
04J602-1

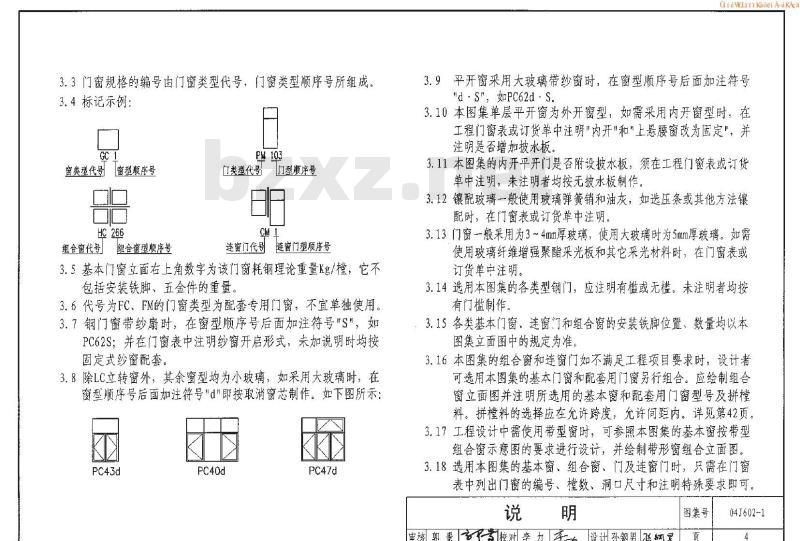

3.3门窗规格的编号由门窗类型代号，门窗类型顺序号所组成3.4标记示例
窗类型代号窗型顺序号
组合窗代号组合窗型顺序号
门类型代号门型顺序号
连窗门代号连窗门型顺序号
3.5基本门窗立面右上角数字为该门窗耗钢理论重量Kg/樟，它不包括安装铁脚、五金件的重量。3.6代号为FC、FM的门窗类型为配套专用门窗，不宜单独使用。3.7钢门窗带纱扇时，在窗型顺序号后面加注符号\S\，如PC62S：并在门窗表中注明纱窗开启形式，未加说明时均按固定式纱窗配套。
3.8除LC立转窗外，其余窗型均为小玻璃，如采用大玻璃时，在窗型顺序号后面加注符号\d\即按取消窗芯制作。如下图所示PC43d
UieWLirrKaoeiA-akAc
3.9平开窗采用大玻璃带纱窗时，在窗型顺序号后面加注符号\d·S\， 如PC62d·S.
3.10本图集单层平开窗为外开窗型，如需采用内开窗型时，在工程门窗表或订货单中注明\内开\和\上悬腰窗改为固定\，并注明是否增加披水板。
3.11本图集的内开平开门是否附设披水板，须在工程门窗表或订货单中注明，未注明者均按无披水板制作。3.12镶配玻璃一般使用玻璃弹簧销和油灰，如选压冬或其他方法镶配时，在门窗表或订货单中注明。3.13门窗－般采用为3～4mm厚玻璃，使用大玻璃时为5mm厚玻璃。如需使用玻璃纤维增强聚酯采光板和其它采光材料时，在门窗表或订货单中注明。
3.14选用本图集的各类型钢门，应注明有槛或无槛。未注明者均按有门槛制作。
3.15各类基本门窗、连窗门和组合窗的安装铁脚位置，数量均以本图集立面图中的规定为准。
3.16本图集的组合窗和连窗门如不满足工程项目要求时，设计者可选用本图集的基本门窗和配套用门窗另行组合。应绘制组合窗立面图并注明所选用的基本窗和配套用门窗型号及拼料。拼樟料的选择应在允许跨度，允许间距内。详见第42页3.17工程设计中需使用带型窗时，可参照本图集的基本窗按带型组合窗示意图的要求进行设计，并绘制带形窗组合立面图。3.18选用本图集的基本窗、组合窗，门及连窗门时，只需在门窗表中列出门窗的编号、槿数、洞口尺寸和注明特殊要求即可。说明
图集号
审核郭景校对李力李设孙钢男驱钢是页04J602-1

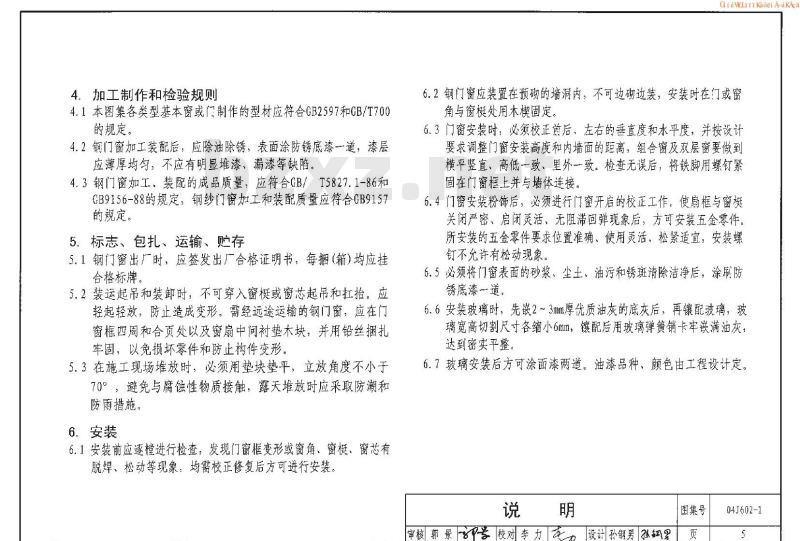

4．加工制作和检验规则
4.1本图集各类型基本窗或门制作的型材应符合GB2597和CB/T700的规定。
4.2钢门窗加工装配后，应除油除锈，表面涂防锈底漆一道，漆层应薄厚均匀，不应有明显堆漆，漏漆等缺陷。4.3钢门窗加工，装配的成品质量，应符合GB/T5827.1-86和GB9156-88的规定，钢纱门窗加工和装配质量应符合GB9157的规定。
5．标志、包扎、运输、赔存
5，1钢门窗出广时，应签发出广合格证明书，每捆（箱)均应挂合格标牌。
5.2装运起吊和装卸时，不可穿入窗挺或窗芯起吊和扛抬。应轻起轻放，防止造成变形。需经远途运输的钢门窗，应在门窗框四周和合页处以及窗扇中间衬垫木块，并用铅丝捆扎牢固，以免损坏零件和防止构件变形。5.3在施工现场堆放时，必须用垫块垫平，立放角度不小于70°，避免与腐蚀性物质接触，露天堆放时应采取防潮和防雨措施。
6．安装
6.1安装前应逐槿进行检查，发现门窗框变形或窗角、窗挺、窗芯有脱焊、松动等现象：均需校正修复后方可进行安装。UiewLiKaoeiAakc
6.2钢门窗应装置在预砌的墙洞内，不可边砌边装，安装时在门或窗角与窗樊处用木楔固定
6.3门窗安装时；必须校正前后，左右的垂盲度和水平度，并按设计要求调整门窗安装高度和内墙面的距离，组合窗及双层窗要做到横平竖直、高低一致、里外一致。检弯无误后，将铁脚用螺钉紧固在门窗框上并与墙体连接。
6.4门窗安装粉饰后，必须进行门窗开启的校正工作。使扇框与窗挺关闭严密、启闭灵活、无阻滞回弹现象后，方可安装五金零件所安装的五金零件要求位置准确、使用灵活，松紧适宜，安装螺钉不充许有松动现象。
6.5必须将门窗表面的砂浆、尘土、油污和锈斑清除洁净后，涂刷防锈底漆一道。
6.6安装玻璃时，先嵌2～3mm厚优质油灰的底灰后，再镶配玻璃，玻璃宽高切割尺寸各缩小6mm，镶配后用玻璃弹簧销卡牢嵌满油灰，达到密实平整。
6.7玻璃安装后方可涂面漆两道。油漆品种、颜色由工程设计定说明
图集号
审核郭景校对李力本设计孙钢男获里页04J602-1
uiewLirikaoeiAakAc
代号：3201线密度：2.296kg/m代号：3202线密度：1.996kg/m|代号：3203线密度：1.996kg/m代号：3204线密度：1.996kg/m代号：3205线密度：2.962kg/m17.5
代号：2507b线密度：1.110kg/m代号：3507a线密度：1.228kg/ml代号：3208线密度：0.799kg/m代号：5007线密度：2.209kg/m代号：681050
线密度：2.770kg/m
代号：2009线密度：0.690kg/m代号：5025线密度：2.740kg/m代号：6035线密度：3.800kg/m矩形：60×40x×2.5线密度：3.705kg/m钢管：办33.5|线密度：2.420kg/m代号：2506线密度：1.092kg/m
材料：
线密度：0.28kg/m
材料：
线密度：0.5kg/m
代号：-3×40【线密度：0.942kg/m代号：-3×40线密度：0.942kg/m材料截面图
审核孙钢男张翊界校对李力力设计鸡坤刘审图集号
04J602-1
13. 573,14138731413
1813180185131801801380185525521818699680铁脚洞口
oerfata oeu
ot st foel
0if s Tzss
8t 9699691081
08t gs 1g 1tgsto81
13,57314
t sTor
18023 180
1387314
1801151311180
13117314
1801 1 81311180
GC固定窗SC上悬窗CC中悬窗
审核郭景传校对李力式设计孙钢男补枫男iewkoai
181464
1801 1552 / 552 1 1180
图集号
08 tta ol
04J602-1
180 2131180
13873w1
180]5131180
180813180
1801155215521180
490.5 483 4905
1586.5.579.586
1801 1 696 1 696 1180
PC单层平开窗（一）
图集号
审核郭景校对李力专设州孙钢男程枫男页uieWLrrKaoeiA-akAc
Dait et foel
04J602-1
3 573 14
13. 573.14
18012131180
1387314
1801151311180
131173
180813 180
490.5.483490.5
180/55215521 180
18011696 1 69611180
PC单层平开窗（二）
uiewLirraoeiA-aAc
1586.5 579 586.5
图集号
申核郭景校对李力设计孙钢男男页eit s s foe
04J602-1
S'9stl
180 13180
13. 573.14
13u873w14
1801 513 /180
1801813 180
1801 552 552 / 1180
490.5 483 490.5
11586.557958651
uiewLinrKaoeiA-akAc
586.5 579 586.5
18011 696169611180
PC单层平开窗（三）
审核郭景学校对李力专设计孙钢男孩钢是PC96
图集号
ot tg g gs fogi
043602-1
3. 573.14
1801213180
13 573 14
1387314
1801 15131180
131173
18011 813 1180
117314
490.5483 490.51
1801155215521180
PC双层平开窗（）
586.5.579.586.
1801 696696 1180
图集号
审核孙钢男祛钢男校对李力设计刘绅刘坤页uiewLirrkaoei
oet fest fost
oait t 18 f foni
04J602-1
13. 573 .14 13. 573 14
18012131180
180513180
11731413
180 813 180
490.5483490.5
18015525521180
PC双层平开窗（二）
586.5579 586.51
1801 696 696 11180
图集号
审核 孙钢男 孩钢男校对李力设计刘坤刘坤贡
uiewLirrkaoeiA-akAo
1 9691 969
igffo8!
08it s 1s 1gs to8
04J602-1
