【地方标准(DB)】 清洁能源 上燃型煤技术条件

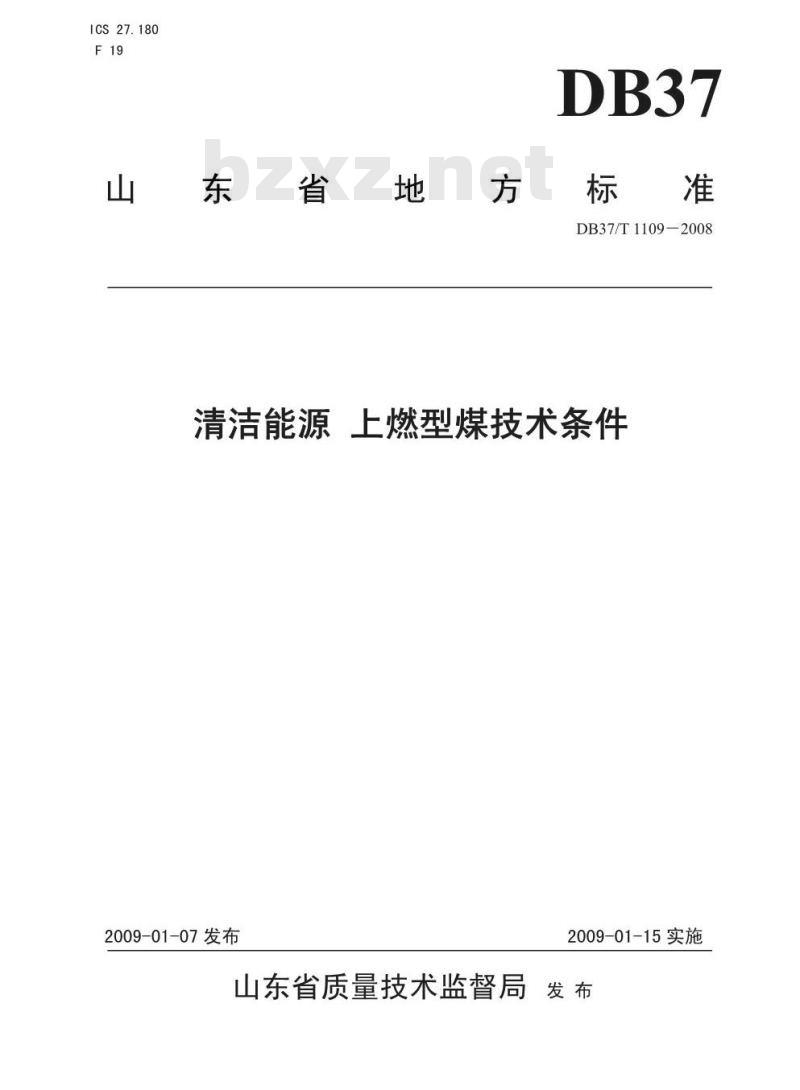

ICS27.180
山國东國省地銀方
DB37/T1109-2008
清洁能源上燃型煤技术条件
2009-01-07发布
2009-01-15实施
山东省质量技术监督局

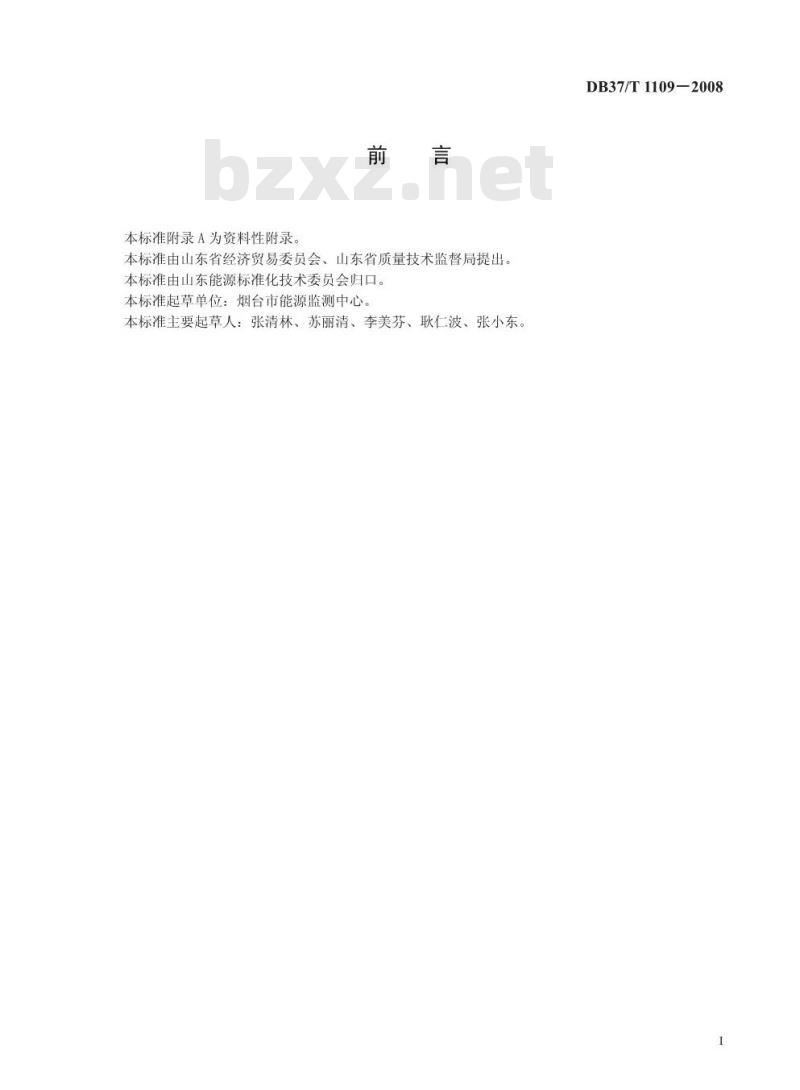

本标准附录A为资料性附录。
本标准由山东省经济贸易委员会、山东省质量技术监督局提出。本标准由山东能源标准化技术委员会归口。本标准起草单位：烟台市能源监测中心。本标准主要起草人：张清林、苏丽清、李美芬、耿仁波、张小东。DB37/T1109-2008
DB37/T1109-2008

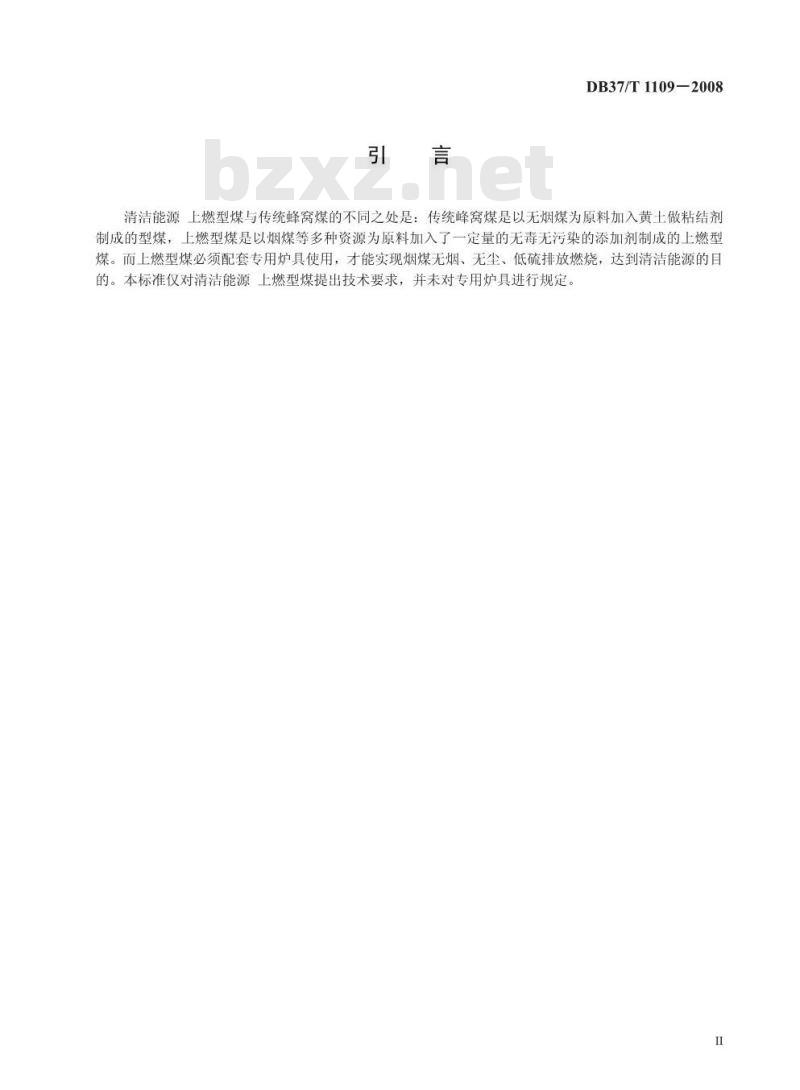

清洁能源上燃型煤与传统蜂窝煤的不同之处是：传统峰窝煤是以无烟煤为原料加入黄土做粘结剂制成的型煤，上燃型煤是以烟煤等多种资源为原料加入了一定量的无毒无污染的添加剂制成的上燃型煤。而上燃型煤必须配套专用炉具使用，才能实现烟煤无烟、无尘、低硫排放燃烧，达到清洁能源的目的。本标准仅对清洁能源上燃型煤提出技术要求，并未对专用炉具进行规定。I

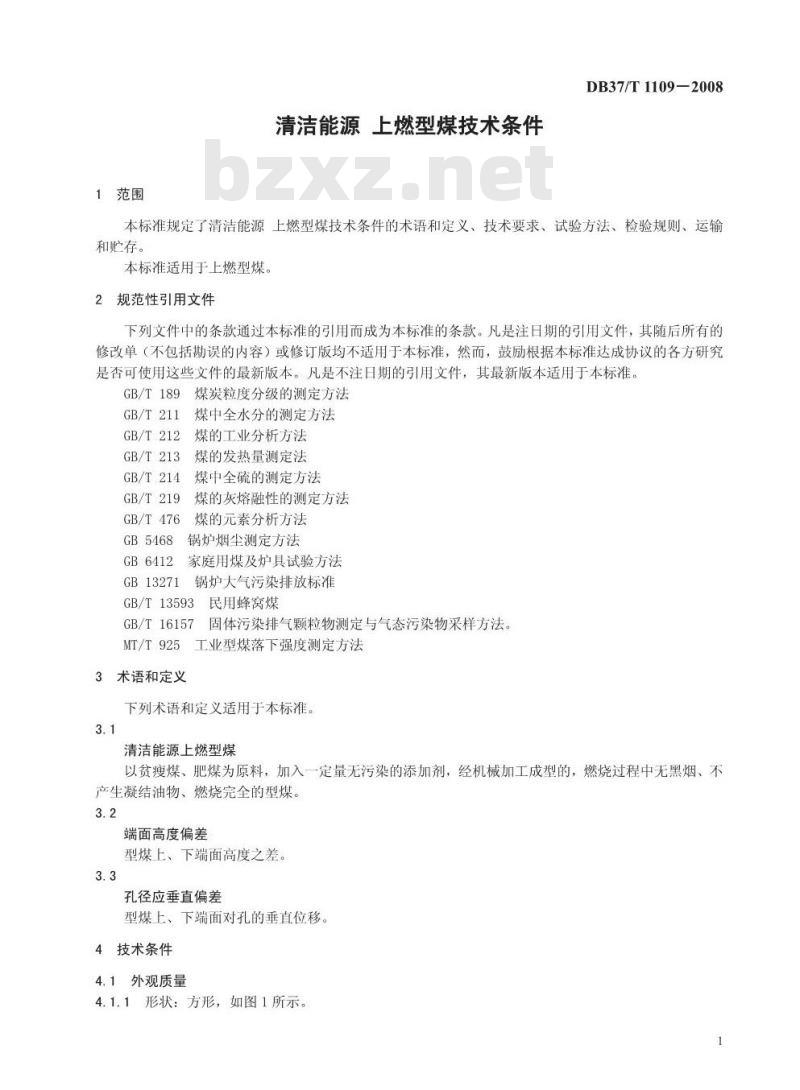

1范围
清洁能源上燃型煤技术条件
DB37/T1109-2008
本标准规定了清洁能源上燃型煤技术条件的术语和定义、技术要求、试验方法、检验规则、运输和贮存。
本标准适用于上燃型煤。
规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T189
GB/T211
GB/T212
GB/T213
GB/T214
GB/T219
GB/T476
GB5468
GB6412
GB13271
煤炭粒度分级的测定方法
煤中全水分的测定方法
煤的工业分析方法
煤的发热量测定法
煤中全硫的测定方法
煤的灰熔融性的测定方法
煤的元素分析方法
锅炉烟尘测定方法
家庭用煤及炉具试验方法
锅炉大气污染排放标准
GB/T13593
GB/T16157
民用蜂窝煤
固体污染排气颗粒物测定与气态污染物采样方法。MT/T925
5工业型煤落下强度测定方法下载标准就来标准下载网
3术语和定义
下列术语和定义适用于本标准。3.1
清洁能源上燃型煤
以贫瘦煤、肥煤为原料，加入一定量无污染的添加剂，经机械加工成型的，燃烧过程中无黑烟、不产生凝结油物、燃烧完全的型煤。3.2
端面高度偏差
型煤上、下端面高度之差。
孔径应垂直偏差
型煤上、下端面对孔的垂直位移。4技术条件
4.1外观质量

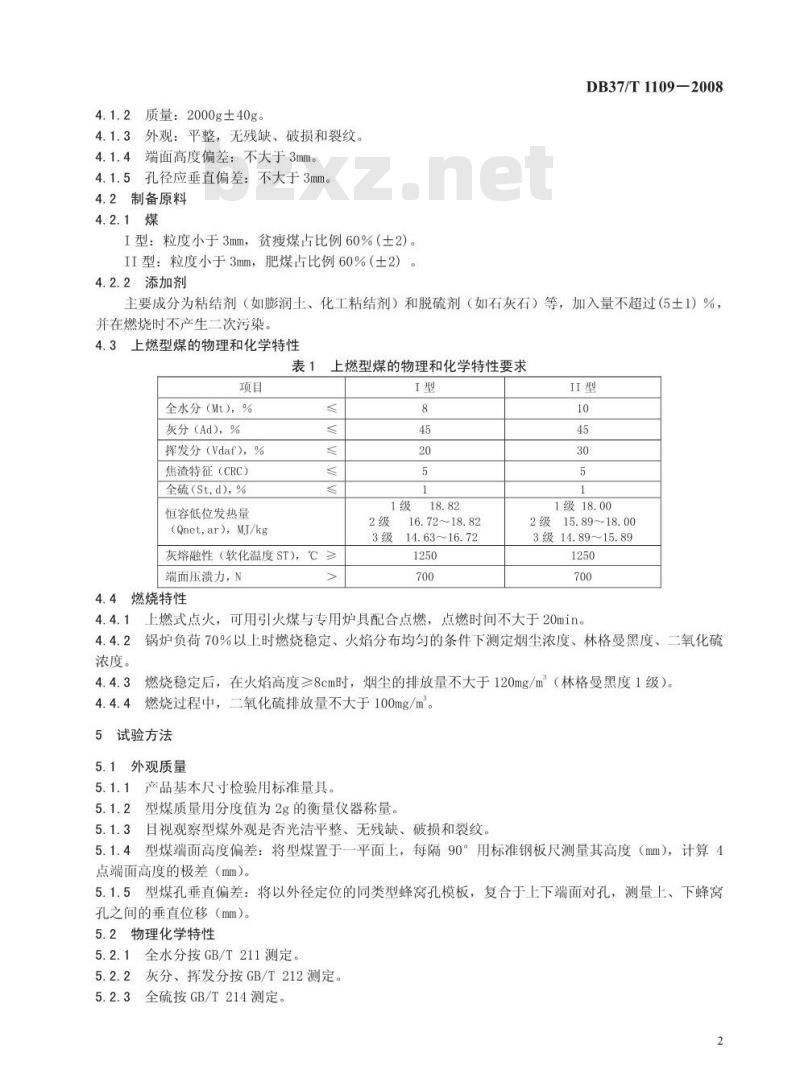

4.1.1形状：方形，如图1所示。4.1.2质量：2000g±40g。
4.1.3外观：平整，无残缺、破损和裂纹。4.1.4端面高度偏差：不大于3mm。4.1.5孔径应垂直偏差：不大于3mm4.2制备原料
I型：粒度小于3mm，贫瘦煤占比例60%（土2）。II型：粒度小于3mm，肥煤占比例60%（土2）。4.2.2添加剂
DB37/T1109-2008
主要成分为粘结剂（如膨润土、化工粘结剂）和脱硫剂（如石灰石）等，加入量不超过（5土1）%，并在燃烧时不产生二次污染。
4.3上燃型煤的物理和化学特性
表1上燃型煤的物理和化学特性要求项目
全水分（Mt），%
灰分（Ad)，%
挥发分（Vdaf)，%
焦渣特征（CRC）
全硫（St，d)，%
恒容低位发热量
(Qnet,ar),MJ/kg
灰熔融性（软化温度ST)，℃
端面压溃力，N
4.4燃烧特性
1级18.82
16.72~18.82
14.63~16.72
1级18.00
2级15.89~18.00
3级14.89~15.89
上燃式点火，可用引火煤与专用炉具配合点燃，点燃时间不大于20min。锅炉负荷70%以上时燃烧稳定、火焰分布均匀的条件下测定烟尘浓度、林格曼黑度、二氧化硫4.4.2
浓度。
燃烧稳定后，在火焰高度≥8cm时，烟尘的排放量不大于120mg/m2（林格曼黑度1级）。4.4.4
燃烧过程中，二氧化硫排放量不大于100mg/m。5试验方法
5.1外观质量
5.1.1产品基本尺寸检验用标准量具。5.1.2型煤质量用分度值为2g的衡量仪器称量。5.1.3目视观察型煤外观是否光洁平整、无残缺、破损和裂纹。5.1.4型煤端面高度偏差：将型煤置于平面上，每隔90°用标准钢板尺测量其高度（mm），计算4点端面高度的极差（mm）。
5.1.5型煤孔垂直偏差：将以外径定位的同类型蜂窝孔模板，复合于上下端面对孔，测量上、下蜂窝孔之间的垂直位移（mm）。
5.2物理化学特性
5.2.1全水分按GB/T211测定。
5.2.2灰分、挥发分按GB/T212测定。5.2.3全硫按GB/T214测定。
5.2.4发热量按GB/T213测定。
灰熔融性按GB/T219测定。
5.2.6端面压溃力按MT/T925测定5.3燃烧特性测试
DB37/T1109-2008
5.3.1将型煤装入专用炉具，用引火煤进行上点燃，记录开始点火到完全燃烧的时间（min）。5.3.2烟尘排放量和黑度，按GB5468规定检测5.3.3
二氧化硫排放量，按GB16157规定检测6检验规则
6.1出厂检验
6.1.1检验单位应具备相关的资质。6.1.2出厂前应对产品进行质量检验，检验项目如表2所示。6.2型式检验
6.2.1正常生产时，每季度进行一次型式检验；所用的燃料、添加剂发生改变时，立即进行型式检验，6.2.2型式检验项目如表2所示。6.3抽样规则
按照抽样标准GB/T13593，同一煤种、同一配方，每班的每台成型机上任意抽样5块。6.4合格产品判定
6.4.1单块型煤产品的发热量、重量、挥发分等主要指标，应全部合格。6.4.2按6.3.1任意抽样5块样品中，其中2块型煤不合格，则允许补抽样品，补抽样品仍达不到要求，视为该批不合格。
6.4.3经过检验，主要项全部合格，水分、灰熔融性、灰分、硫含量、端面溃压力合格率达85%以上，烟尘浓度、烟气二氧化硫、林格曼黑度合格率100%，称为合格产品，否则称为不合格产品。序号
7运输和储存
表2出厂检验和型式检验项目
出厂检验
外观质量（4.1）
全水分（4.3）
灰分（4.3）
挥发分（4.3）
焦渣特征（4.3）
全硫（4.3）
发热量（4.3）
灰熔融性（4.3）
端面压溃力（4.3）
点燃时间
烟尘排放
氧化硫排放
烟气黑度
7.1上燃型煤在运输中应防雨、防霜冻，轻拿轻放。2上燃型煤应在棚内保存，通风良好，地面干燥，注意防冻。7.2
型式检验
图1俯视上燃型煤图
DB37/T1109—2008
基本尺寸
平整状况
端面高度偏差
孔径垂直偏差
干燥无灰基挥发分（Vdaf）
干燥基灰分（Ad）
干基硫（St,d）
端面压溃力
灰熔融性（ST）
恒容低位收到基
热值（Qnet，ar）
焦渣特性（CRC）
烟尘浓度
烟气二氧化硫
烟气黑度
附录A
(资料性附录）
检验报告
表A.1检验报告
标准要求
检验结果
DB37/T1109—2008
检验依据
GB/T211
GB/T212
GB/T212
GB/T212
MT/T925
GB/T219
GB/T213
GB/T212
GB5468
GB/T16157
GB5468
实验室编号
来样编号
样品名称
样品数量
样品状态
检验项目
检验结果
不确定度描述
主检：
表A.1检验报告（续）
委托单位
检验类别
送样日期
送样者
检验依据
见报告第2页。
签发日期：
年月日
见第2页，
DB37/T1109-2008
共页第页
（检验报告专用章）
年月日
以重复性表述的不确定度符合上述各项标准要求烟尘浓度、二氧化硫、林格曼黑度是通过专用上燃型煤炉具测定的项目。审核：
批准：
DB37/T XXX-2008
