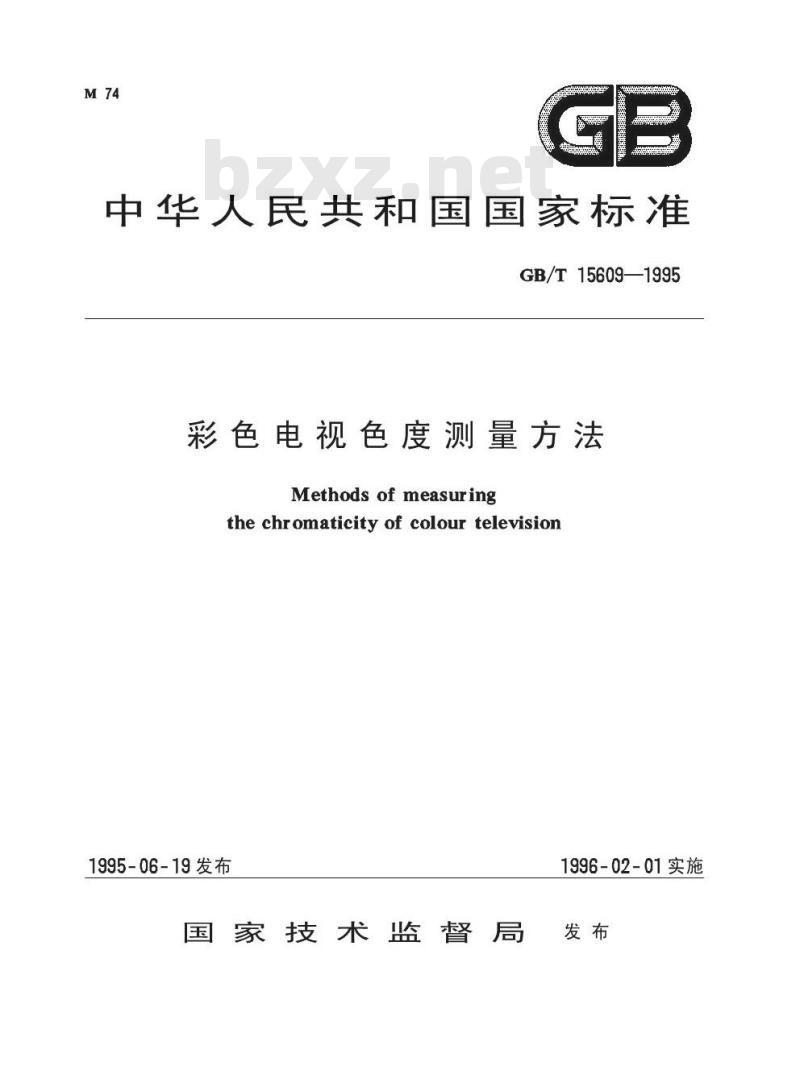

【国家标准(GB)】 彩色电视色度测量方法

中华人民共和国国家标准
GB/T15609—1995
彩色电视色度测量方法
Methods of measuring
the chromaticity of colour television1995-06-19发布
国家技术监督局
1996-02-01实施

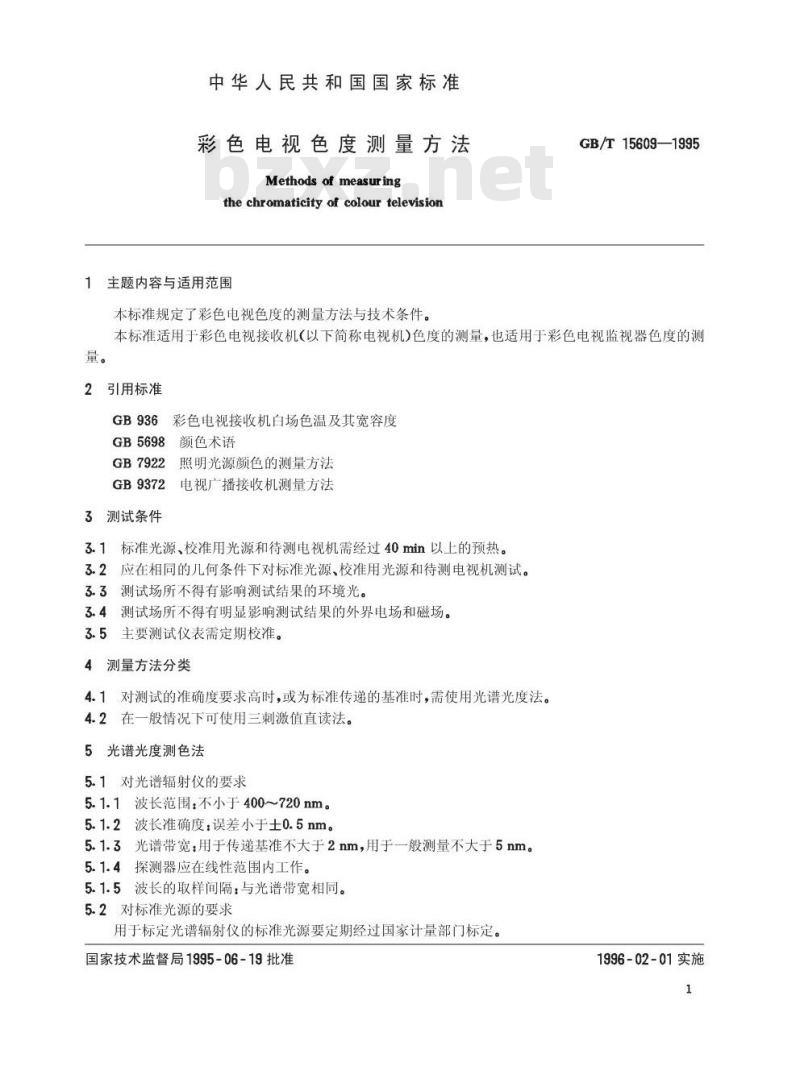

中华人民共和国国家标准
彩色电视色度测量方法
Methods of measuring
the chromaticity of colour television1主题内容与适用范围
本标准规定了彩色电视色度的测量方法与技术条件。GB/T15609—1995
本标准适用于彩色电视接收机（以下简称电视机）色度的测量，也适用于彩色电视监视器色度的测量。
2引用标准
GB936彩色电视接收机白场色温及其宽容度GB5698颜色术语
GB7922照明光源颜色的测量方法GB9372
3测试条件
电视广播接收机测量方法
3.1标准光源、校准用光源和待测电视机需经过40min以上的预热。3.2应在相同的几何条件下对标准光源、校准用光源和待测电视机测试。3.3测试场所不得有影响测试结果的环境光。3.4测试场所不得有明显影响测试结果的外界电场和磁场。3.5主要测试仪表需定期校准。
4测量方法分类
4.1对测试的准确度要求高时，或为标准传递的基准时，需使用光谱光度法。4.2在一般情况下可使用三刺激值直读法。5光谱光度测色法
5.1对光谱辐射仪的要求Www.bzxZ.net
5.1.1波长范围：不小于400~720nm。5.1.2波长准确度：误差小于士0.5nm。5.1.3光谱带宽：用于传递基准不大于2nm，用于一般测量不大于5nm。5.1.4探测器应在线性范围内工作。5.1.5波长的取样间隔；与光谱带宽相同。5.2对标准光源的要求
用于标定光谱辐射仪的标准光源要定期经过国家计量部门标定。国家技术监督局1995-06-19批准1996-02-01实施

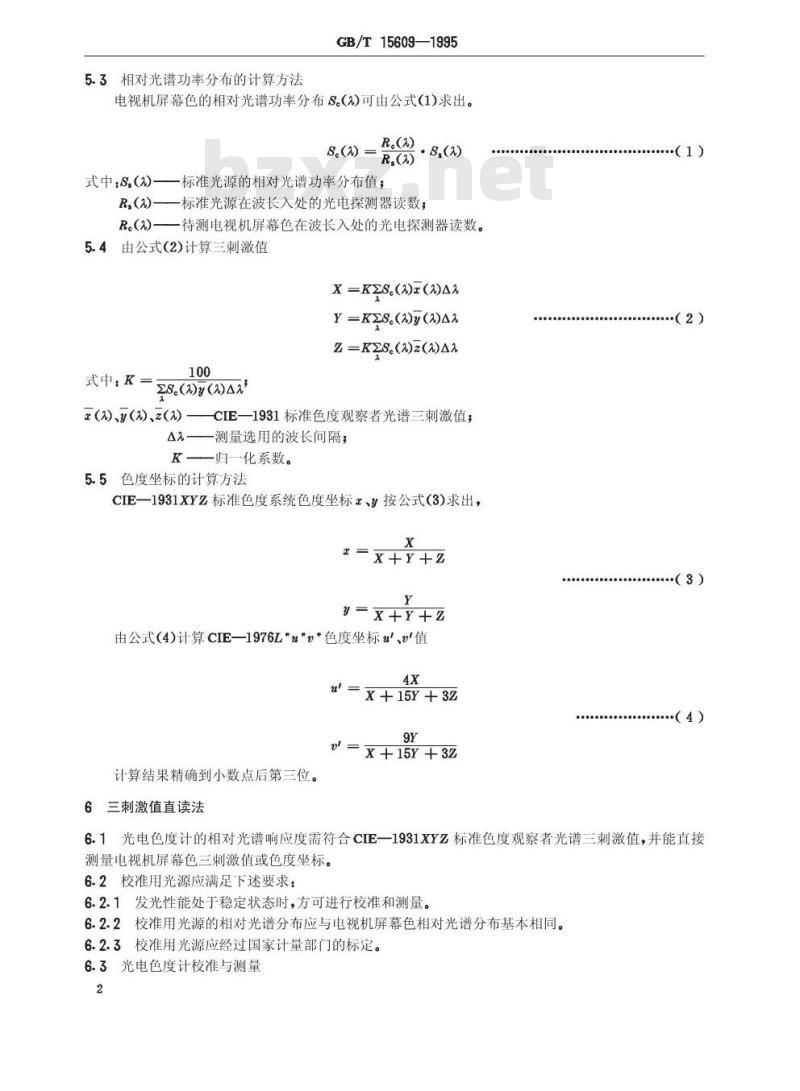

5.3相对光谱功率分布的计算方法GB/T15609—1995
电视机屏幕色的相对光谱功率分布S。（2)可由公式(1)求出。Re(a)
·s,(a)
式中：S(2)—标准光源的相对光谱功率分布值；一标准光源在波长入处的光电探测器读数；R,()-
一待测电视机屏幕色在波长入处的光电探测器读数。Re()-
5.4由公式(2)计算三刺激值
X-S()()A
Y-KS.()()A
Z=S()z()
式中K
8(2)()
(2)、()z(2)
CIE一1931标准色度观察者光谱三刺激值；一测量选用的波长间隔；
K——归一化系数。
5.5色度坐标的计算方法
CIE—1931XYZ标准色度系统色度坐标、9按公式（3)求出，X
y=X+Y+
由公式（4)计算CIE—1976L**色度坐标a、值4X
X+15Y+3Z
=X+15Y+3z
计算结果精确到小数点后第三位。6三刺激值直读法
（1）
（3）
（4）
6.1光电色度计的相对光谱响应度需符合CIE一1931XYZ标准色度观察者光谱三刺激值，并能直接测量电视机屏幕色三刺激值或色度坐标。6.2校准用光源应满足下述要求：6.2.1发光性能处于稳定状态时，方可进行校准和测量。6.2.2校准用光源的相对光谱分布应与电视机屏幕色相对光谱分布基本相同。6.2.3校准用光源应经过国家计量部门的标定。6.3光电色度计校准与测量

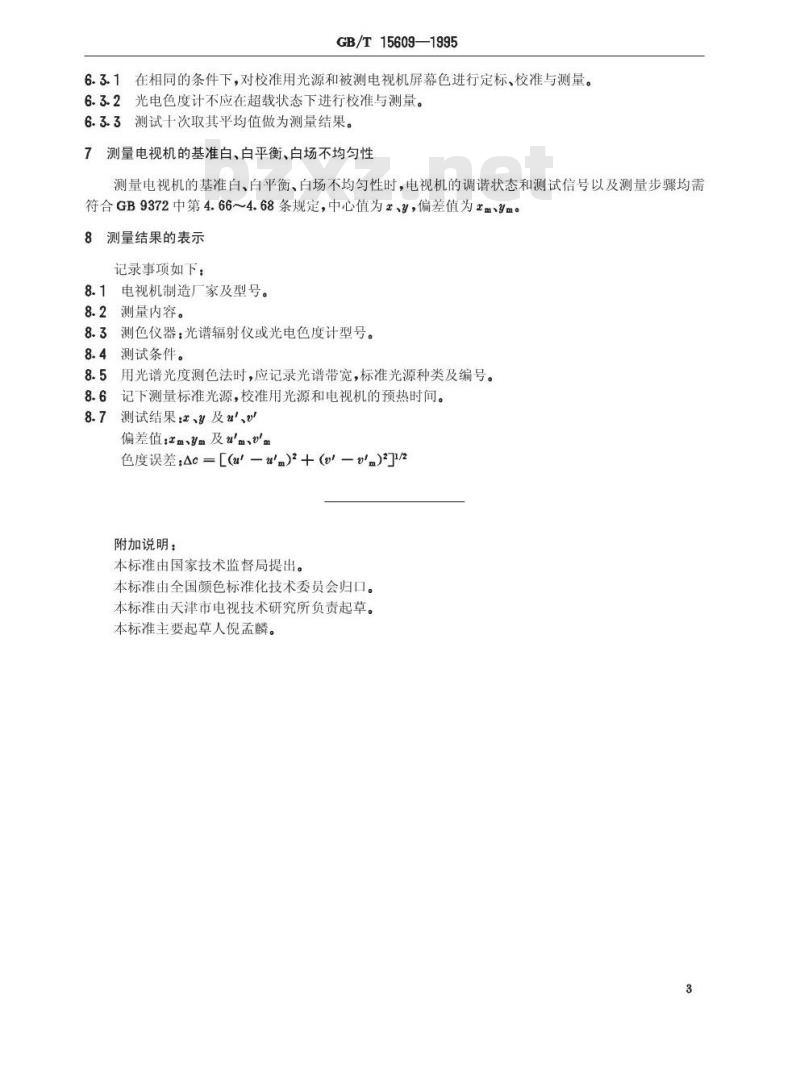

GB/T15609—1995
6.3.1在相同的条件下，对校准用光源和被测电视机屏幕色进行定标、校准与测量。6.3.2光电色度计不应在超载状态下进行校准与测量。6.3.3测试十次取其平均值做为测量结果。测量电视机的基准白、白平衡、白场不均匀性7
测量电视机的基准白、白平衡、白场不均匀性时，电视机的调谐状态和测试信号以及测量步骤均需符合GB9372中第4.66~4.68条规定，中心值为、，偏差值为mm。测量结果的表示
记录事项如下：
8.1电视机制造厂家及型号。
8.2测量内容。
8.3测色仪器：光谱辐射仪或光电色度计型号。8.4测试条件。
8.5用光谱光度测色法时，应记录光谱带宽，标准光源种类及编号。记下测量标准光源，校准用光源和电视机的预热时间。8.6
8.7测试结果、9及a、
偏差值：2mvm及u'm、m
色度误差：Ac=[(a—'）2+（l—m）1/2附加说明：
本标准由国家技术监督局提出。本标准由全国颜色标准化技术委员会归口。本标准由天津市电视技术研究所负责起草。本标准主要起草人倪孟麟。
