【国家标准(GB)】 热塑性塑料注射成型收缩率的测定

UC 678. 4, 073 - 678 1 017- 223G31
中华人民共和国国家标准
GB/T 15585—1995
热塑性塑料注射成型收缩率的测定Determinatioa of shrinkage foninjection noulding thermoplaslics1995-06-12发布
国家技术监督局
1995-12-01实施
中华人民共和国国家标准
势塑性频料注射成型收统的测定Deterpinatlon af shrlnge forlajectlan moutdLag taermaplasice！主题内察与适用范因
本标难规定了然塑性堡料注射成型摄型收增率的测试方祛。本标准适用干热塑性塑料，
2引用标准
GB2035--8塑料术诺及其定义
GA2918—82塑料试样状态酒节和试验的标准环境3术语
3-1 注射成型inecrion mauldingGB/T155B5-1995
便热塑性或热固性模塑料先在加热料简中均勺塑化，而后由柱整式移动螺杆推挤到闲合裤具的模腔中成数的一种方祛，
32模塑收辑率mouldingshrinkag模堂试群与所通模睡柜应尽主的差同慎腔相腔尺计之比，用分率表示4设备与仅器
4.1注射成型机
所选用的射成型机的益度控制应满足树料所需的炼融混范图，在其定注射盘的1/2～34范用内操作并能充满试样模具需配氧不商的螺杆以离足不回类型热塑性模塑料胶型的需要。4.2试撑注射模具
测厨平行于料道方向的收缩本所用慎其型整是寸12.？mm×127mm×3.2mm，均瓷口尺寸为宽6.4mm,深3.2m
测书直径方向上的收缩率所用遵具的费腔直径为102也地，序度为3.2m，并有一个径间侧说口，选口克12.7mm+深3.2mm。
4.3量具
能测量试样和相应模脏尽寸的量具均可使用，精度为口,之mm，5试样
5.1尺寸
5.1.1用于测量平行于料随方向上收婚率的试样，采用尺寸为12.7mm×127mm×3.2mm的象形试样，其饶口设置也端部。
国素控术整量周1995-06-72批池1995-12-01卖持
GR/T155B5-1995
5.1.2用于址直径向上收箱率的试样，采用直径为102mm，厚度为3.2mm的国片试样，说为经向流口，
每组5个试样：
6试验步骤免费标准bzxz.net
6.17测些换腔尺寸
模月在需率23+2℃下年效211后，测些其模腔尺寸，精确至0.02mm.6.2注射戒型
注射成型的工出策作控材料的有关技术条件进行。6.3战群挑选
在测盘试样尺寸之前，用平板或角是和塞尺检套试样翘曲变形情况，若变形量超过其测盐尺寸的主%时，则应含齐。
6.4模收事的计
6.4.7测试录件
试样注射求型片，即在接GB2918规定的标准环境下存效并测量，存效时间1.-2h，两量所得的收缩率为初始收能率或-2-h\收缩率：存效16~24h，测量所微的收缩率为\24-h\收摘率；存放40~48h测础所得的收缩教为标准拱型收缩率或“48·\收缩率，6.4.2测盘月法
6.4.2-1长试样的酬量
谢献长条试样两平行端面间中心践的长度》效标记间的距高。6.4.2.2围片试样的制
测做图片试样的平行和垂直流动方向上的直经。5.4.3测监要求
在每个试样的固一测方向上内测盖两次，精确笔0.02mm，分别取算术均值，7结果表示
7.1概塑收缩本(MS)接下式计算：MS=
式，S—…慎塑收辅率，
L,-—-模腔尺寸;mml
L—试样尺小.mm
7.2试验结果以5个试样的片术平值表丧示，不同方两的收缩率应分别表示，。a试报告
试验报告应包括下列内容：
模塑料的名陈，牌号，生产家、批号，日期等，L。注射成型机的规格，壁号、生产厂家.制造日期和所果用的螺杆型式等，c。详细记录每一项专门的准备工作，例如基些材料在注射成型前必氧进行干操处理，刚需记录实际的烘十退度、时向等：

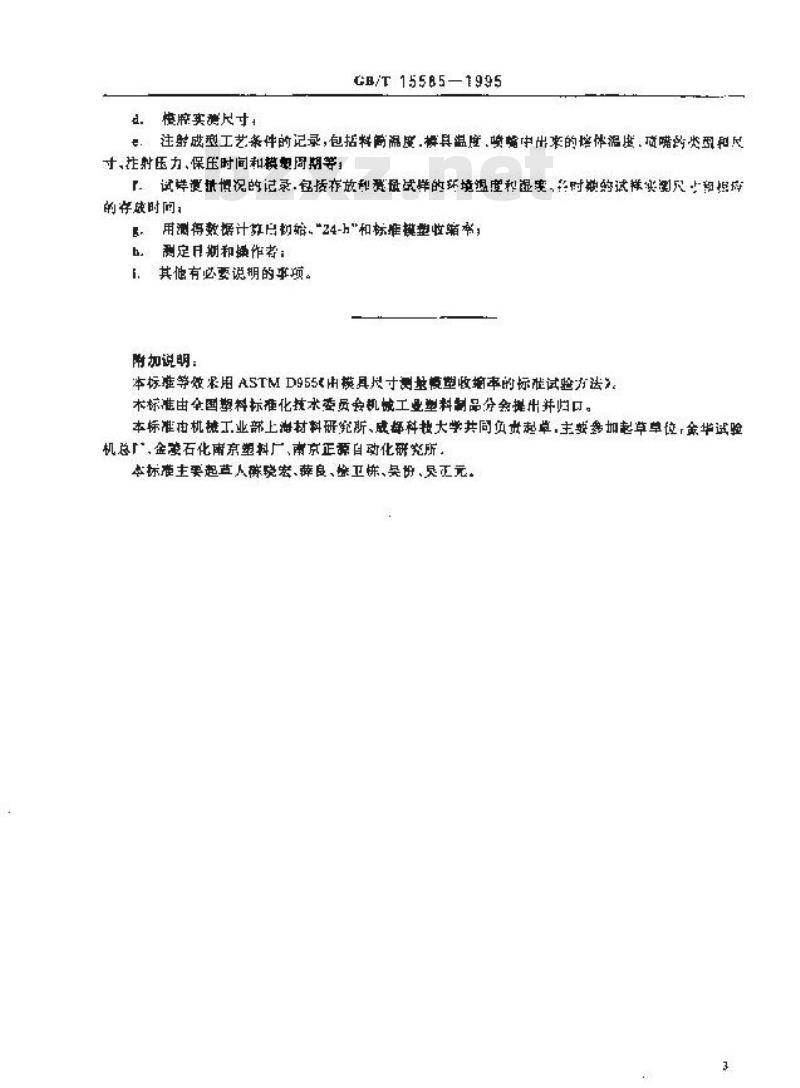

d.模腔实遵尺寸
GB/T15585—1995
.：注射成型工艺条件的记录，包括料前温度.模具温度喷中出来的培体温虚，质嘴约炎型和尽寸、准射压力、保压时间和模奥周期等：「。试学遇量慢况的记录.包搭放和爱最式群的环境温度和退害，多时想的试样实测尺上和据应的存缺时回：
用测得数据计效启韧始“24-h\和标推模型性缩希；限，
定期和换作者：
1.其他有必要说期的事项。
附加说明：
本标准等效采用ASTMD955<由模具从寸测基慢塑收增率的标准试验方法>。术标准由全国塑料标准化技术委员会机械工业型料制品分会提出并归口。本标准由机械工业部上海材料研筑所、成都科妆大学共同负变起单，主婴参加起草单位，金华试验机总厂，金萝石化南京塑料厂、南京正源自动化研究所本标准主要起蓝人晓宏、薄良、卫栋、吴份、灵正元。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
