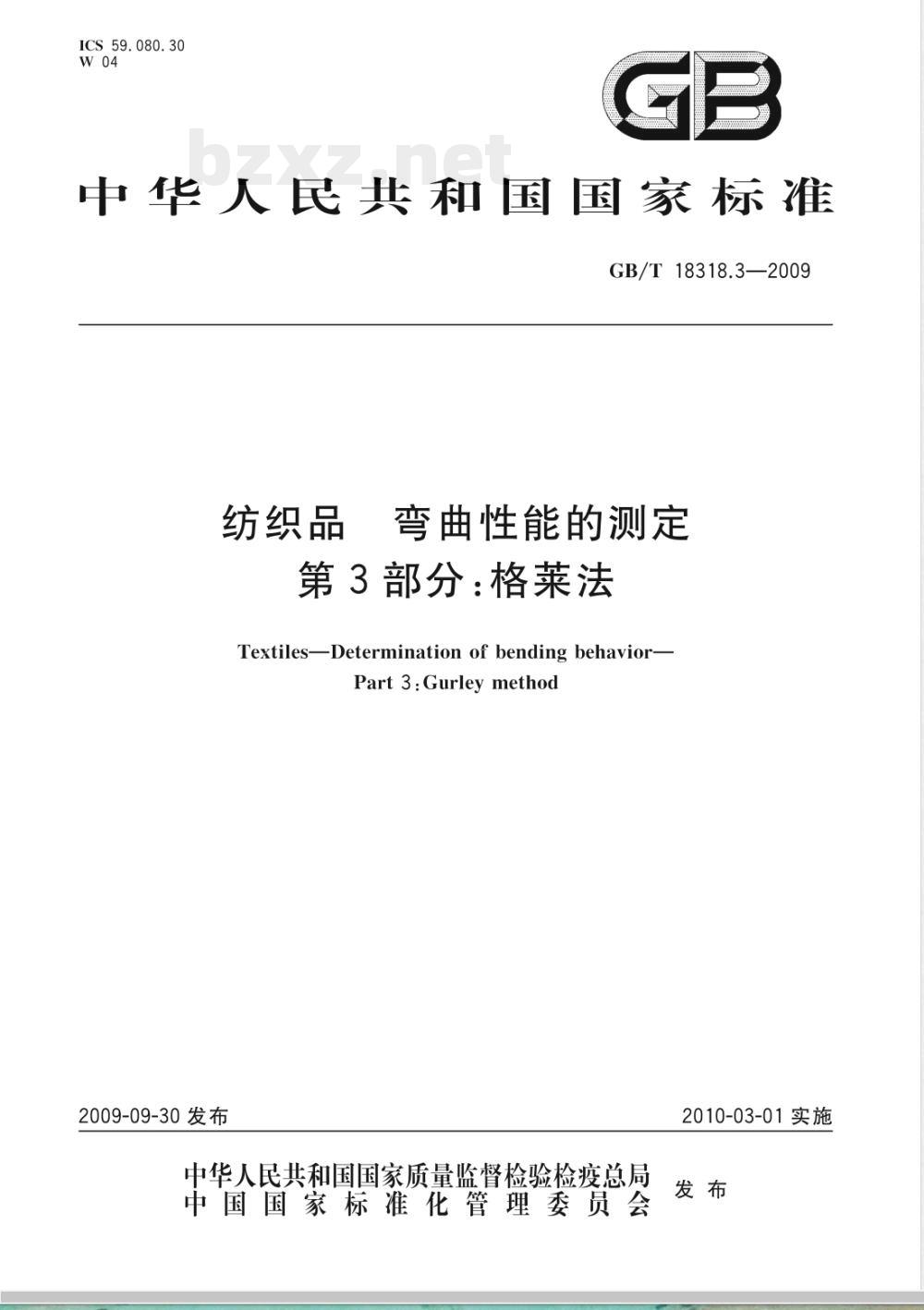

中华人民共和国国家标准
GB/T18318.3—2009
纺织品
弯曲性能的测定
第3部分：格莱法
TextilesDetermination of bending behavior-Part 3:Gurley method
2009-09-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-03-01实施

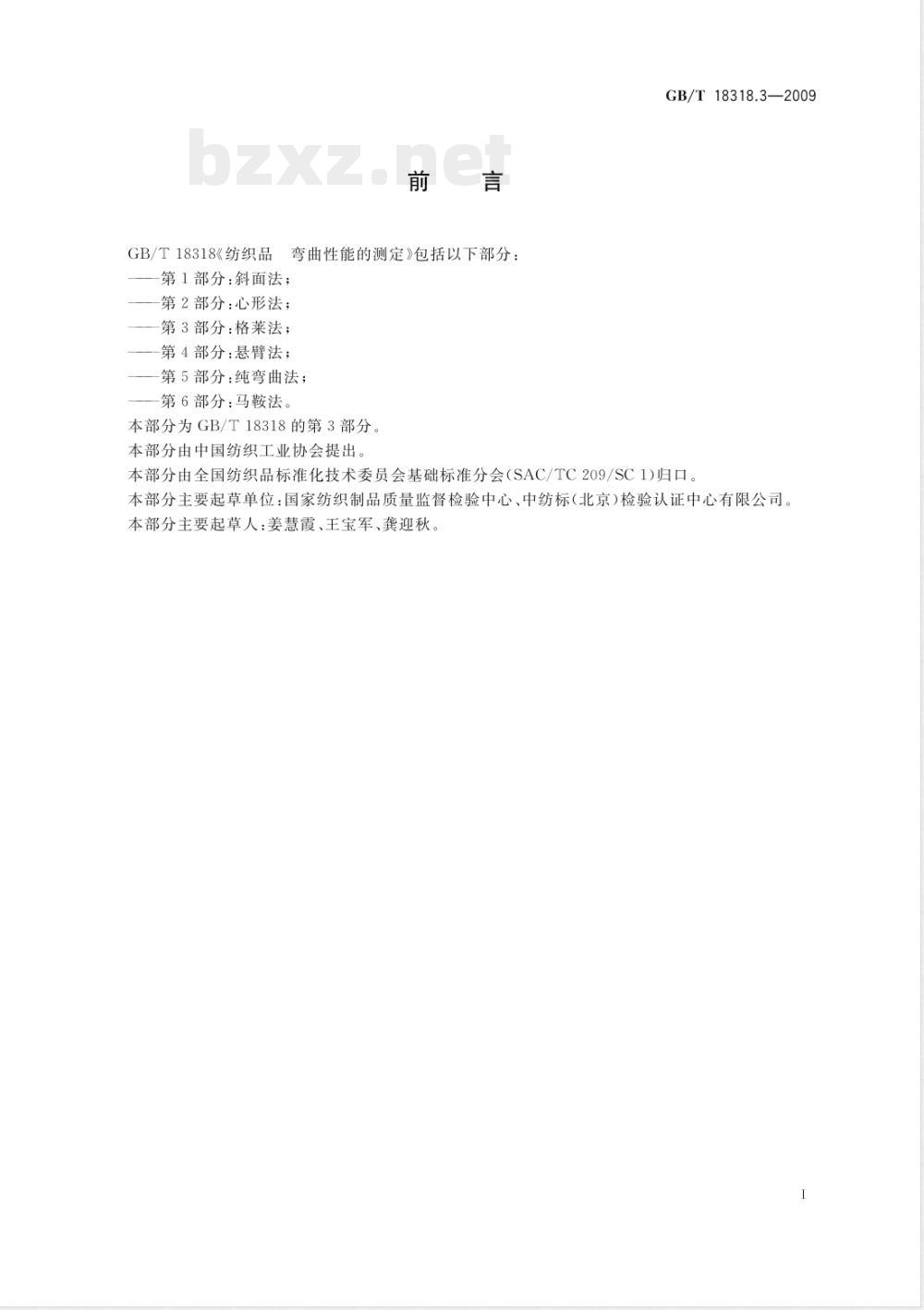

GB/T18318《纺织品
弯曲性能的测定》包括以下部分：第1部分：斜面法；
第2部分：心形法；
第3部分：格莱法；
第4部分：悬臂法；
—第5部分：纯弯曲法；
第6部分：马鞍法。
本部分为GB/T18318的第3部分。本部分由中国纺织工业协会提出。GB/T18318.3—2009
本部分由全国纺织品标准化技术委员会基础标准分会（SAC/TC209/SC1)归口。本部分主要起草单位：国家纺织制品质量监督检验中心、中纺标（北京）检验认证中心有限公司。本部分主要起草人：姜慧霞、王宝军、龚迎秋。I

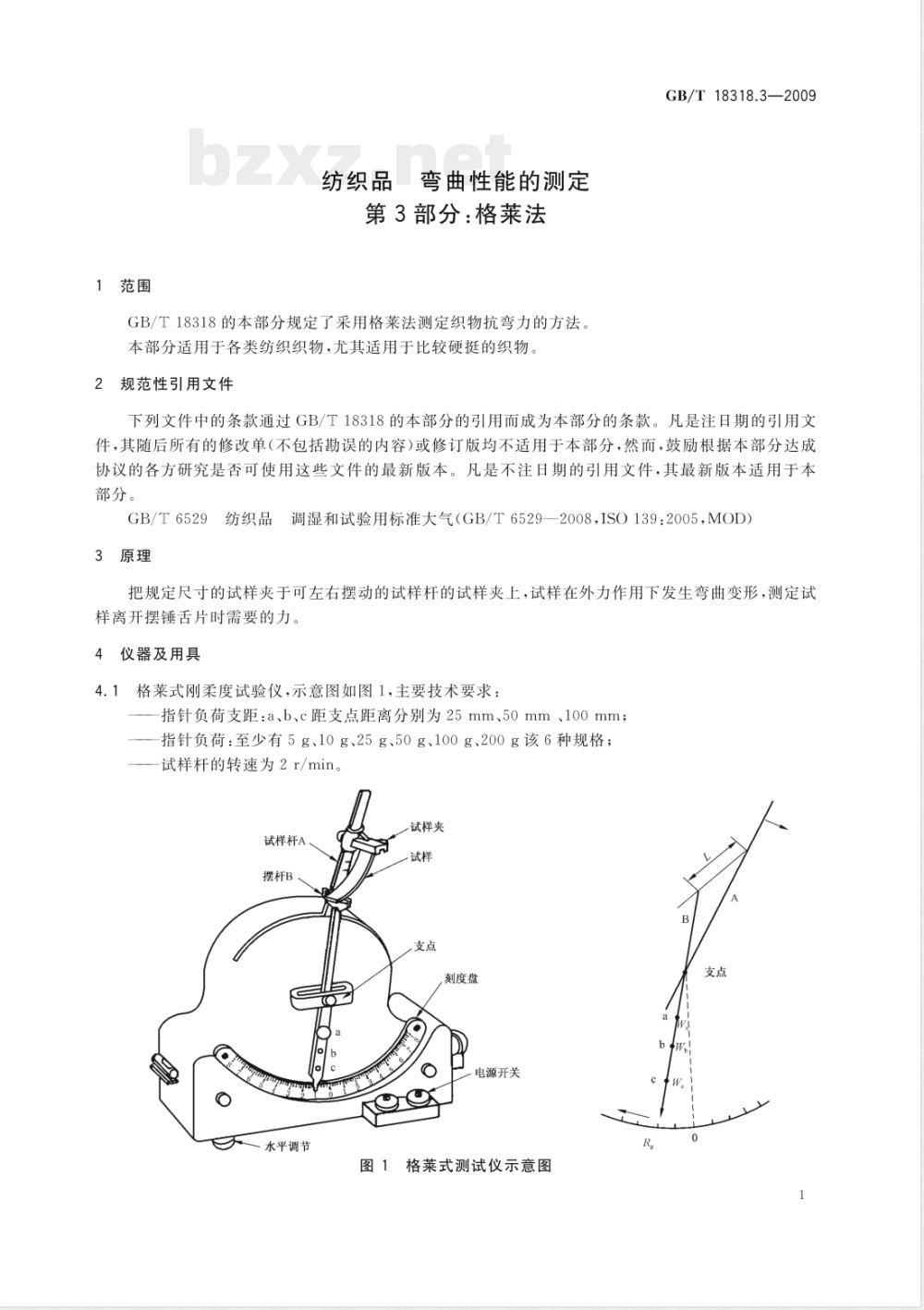

1范围
纺织品弯曲性能的测定
第3部分：格莱法
GB/T18318的本部分规定了采用格莱法测定织物抗弯力的方法。本部分适用于各类纺织织物，尤其适用于比较硬挺的织物。2规范性引用文件
GB/T18318.3—2009
下列文件中的条款通过GB/T18318的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T6529纺织品调湿和试验用标准大气（GB/T6529—2008，ISO139：2005，MOD）3原理
把规定尺寸的试样夹于可左右摆动的试样杆的试样夹上，试样在外力作用下发生弯曲变形，测定试样离开摆锤舌片时需要的力。
4仪器及用具
4.1格莱式刚柔度试验仪，示意图如图1，主要技术要求：指针负荷支距：a、b、c距支点距离分别为25mm、50mm、100mm指针负荷：至少有5g、10g、25g、50g、100g、200g该6种规格；试样杆的转速为2r/min。
试样杆A
摆杆B、
水平调节
试样夹
刻度盘
电源开关
图1格莱式测试仪示意图
GB/T18318.3—2009
4.2能达到相同效果的仪器均可使用。5取样
按产品标准的规定或有关协议取样。6试样的准备和调湿
6.1在样品上避开影响试验结果的疵点和褶皱裁取宽25mm、长90mm的试样，经、纬（纵、横）向各5块。试样应距布边至少150mm均匀分布在样品上，保证每块试样不在相同的纵向和横向位置上。
注：如果经协商一致，长度和宽度也可以采用其他尺寸，并在试验报告中说明。6.2在GB/T6529规定的大气中调湿和试验。7程序
7.1调整仪器水平并使摆锤指针指向零位，试样夹持器下表面与摆锤上端的舌片轴相距77mm（试样夹上端与试样杆上的刻度平齐）。7.2将试样上端6.5mm夹紧于试样夹内，下端6.5mm与摆锤上端的梯形舌片的顶端相重叠。7.3选择合适的1到3个指针负荷，夹于支点下部支距分别为La、Lb、L的小孔a、b、c中，保证Rg读数在刻度盘满刻度范围内。
7.4打开电源开关，按开始按钮，试样杆将带动试样左右摆动，读出试样脱离摆锤舌片时摆锤指针所指的刻度盘读数R，按停止按钮。
7.5重复7.2～7.4，对试样的另一面进行测试。7.6重复7.2～7.5，对剩下的试样进行测试。8试验结果的表示
8.1根据式（1)分别计算两个方向各试样两个面的抗弯力。修约到小数点后两位。B. = R.×(L.W.+LWw +L.W.)×L-13. 0)×3. 44 ×10-d
式中：
B.———抗弯力，单位为毫牛（mN)；R。—试样离开摆锤上端梯形舌片时刻度盘读数，单位为毫牛（mN）；La、Lb、L。指针负荷和支点之间的距离，单位为毫米（mm）；W。、W,、W。---安装的指针负荷，单位为克（g）；L—试样长度，单位为毫米（mm）；d—试样宽度，单位为毫米（mm）。.........( 1)
8.2以按式（1)计算得到的每个试样两个面的抗弯力的平均值作为每个试样的平均抗弯力Brp。8.3分别计算两个方向B的平均值。修约到小数点后一位9试验报告
试验报告应包括以下内容：
说明试验是按GB/T18318的本部分进行的；a）
b）样品名称、编号、原料、主要规格等；2
仪器型号及试验环境条件；
试验的试样数量及尺寸；
各方向抗弯力的平均值；
任何偏离本部分的细节；
试验日期。
GB/T 18318.3—2009
