【国家标准(GB)】 胶座气门嘴

GB 12835—2001

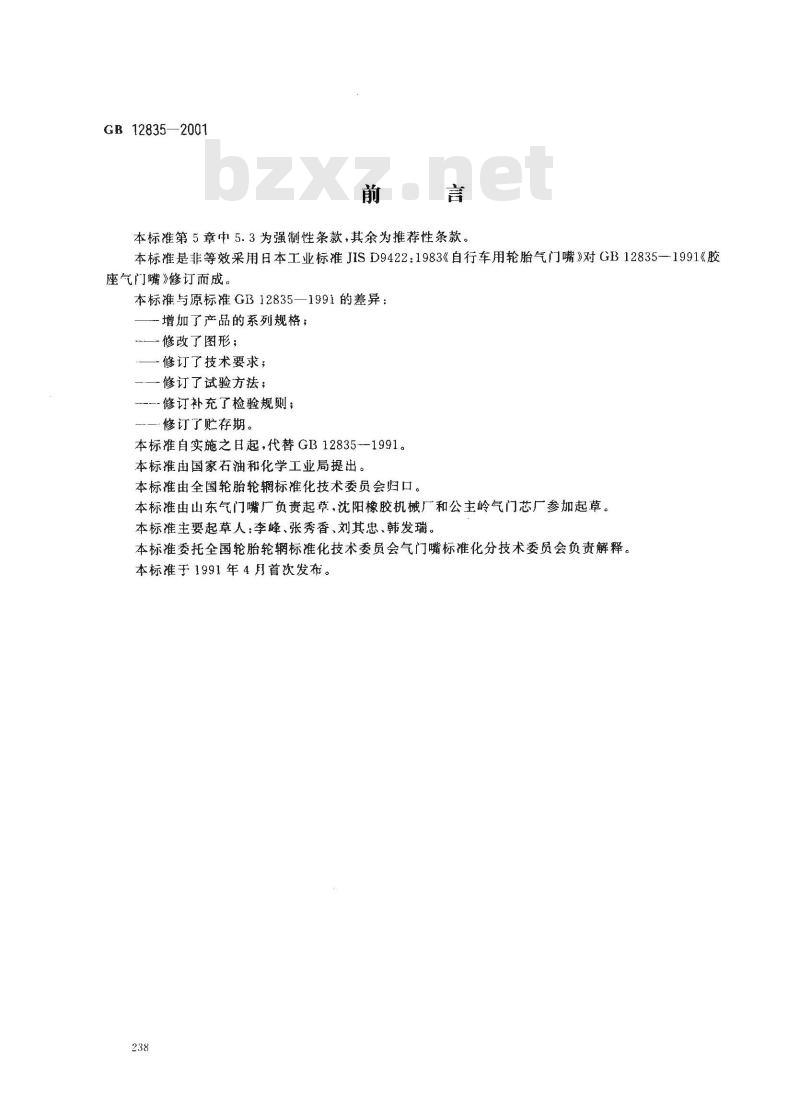

本标准第5章中5.3为强制性条款，其余为推荐性条款。本标准是非等效采用日本工业标准JISD9422:1983《自行车用轮胎气门嘴》对GB12835-—1991《胶座气门嘴》修订而成。
本标准与原标准GB12835-
5—1991的差异：
增加了产品的系列规格；
一-修改了图形；
一修订了技术要求；
一修订了试验方法；
一—-修订补充了检验规则；
———修订了贮存期。
本标准自实施之日起，代替GB12835-1991。本标准由国家石油和化学工业局提出。本标准由全国轮胎轮辋标准化技术委员会归口。本标准由山东气门嘴厂负责起草，沈阳橡胶机械厂和公主岭气门芯厂参加起草。本标准主要起草人：李峰、张秀香、刘其忠、韩发瑞。本标准委托全国轮胎轮辋标准化技术委员会气门嘴标准化分技术委员会负责解释。本标准于1991年4月首次发布。
1范围

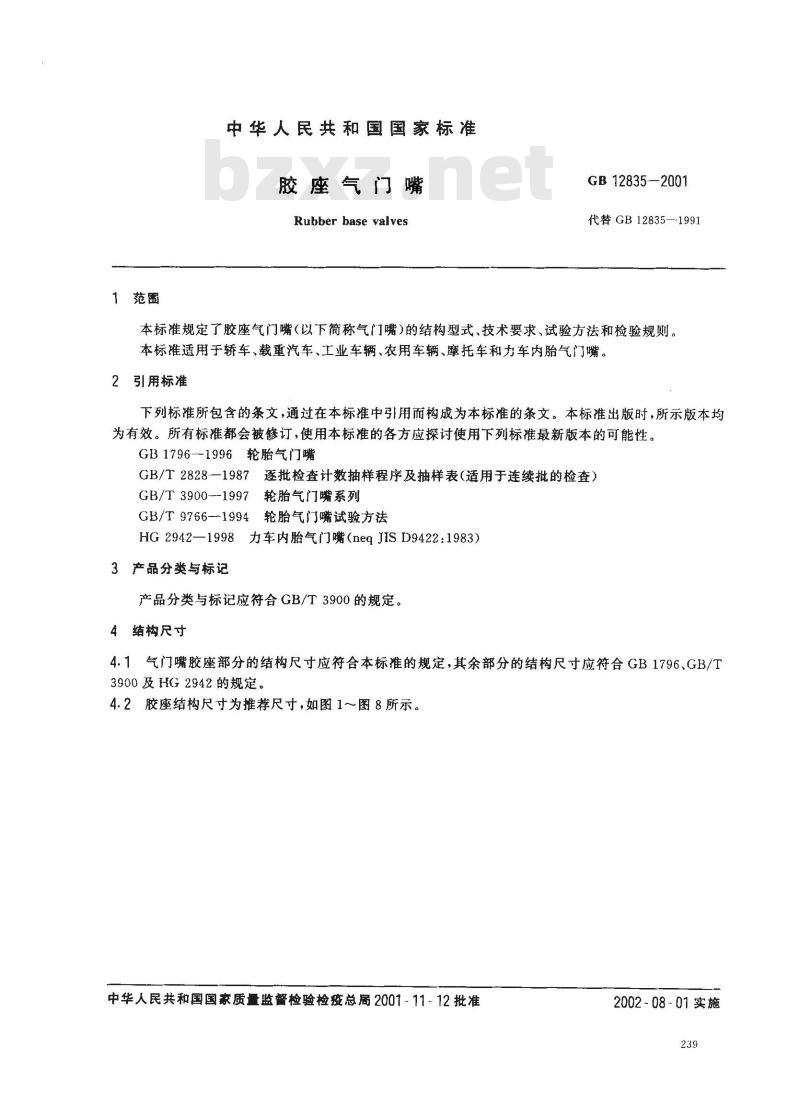

中华人民共和国国家标准
胶座气门嘴
Rubber base valves
GB 12835—2001
代替GB12835—1991
本标准规定了胶座气门嘴（以下简称气门嘴）的结构型式、技术要求、试验方法和检验规则。本标准适用于轿车、载重汽车、工业车辆、农用车辆、摩托车和力车内胎气门嘴。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB1796—1996轮胎气门嘴
GB/T2828—1987逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T3900--1997轮胎气门嘴系列GB/T9766--1994轮胎气门嘴试验方法HG 2942—1998力车内胎气门嘴(neqJIS D9422:1983)3产品分类与标记
产品分类与标记应符合GB/T3900的规定。4构尺寸
4.1气门嘴胶座部分的结构尺寸应符合本标准的规定，其余部分的结构尺寸应符合GB1796、GB/T3900及HG2942的规定。
4.2胶座结构尺寸为推荐尺寸，如图1～图8所示。中华人民共和国国象质量监督检验检疫总属2001-11-12批准2002-08-01实施
GB 12835—2001
Z1-01-3Z1-01-4Z1-01-5
Z1-01-1 Z1-01-2
Z1-01-7 Z1-01-8Z1-01-9 Z1-01-101 Z1-01-6免费标准bzxz.net

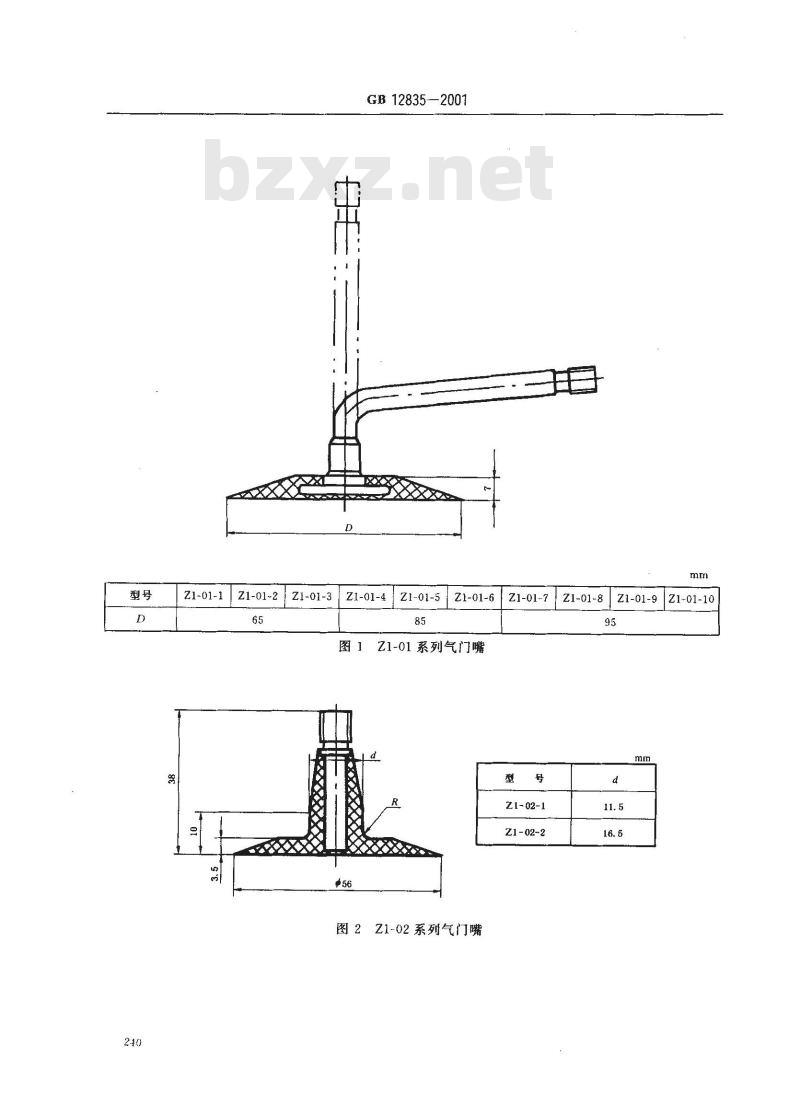

图1Z1-01系列气门嘴
图2Z1-02系列气门嘴
Z1-02-1
Z1-02-2
GB12835-2001

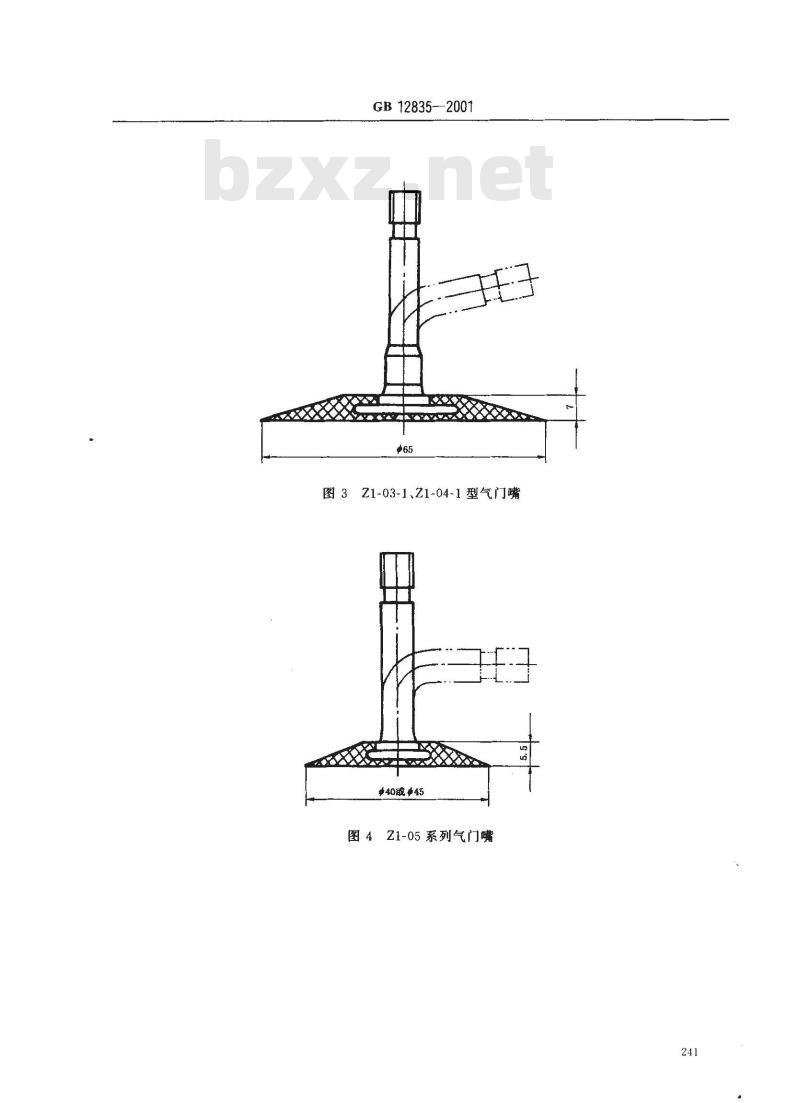

图3Z1-03-1、Z1-04-1型气门嘴
$40最#45
图4Z1-05系列气门嘴
GB12835—2001

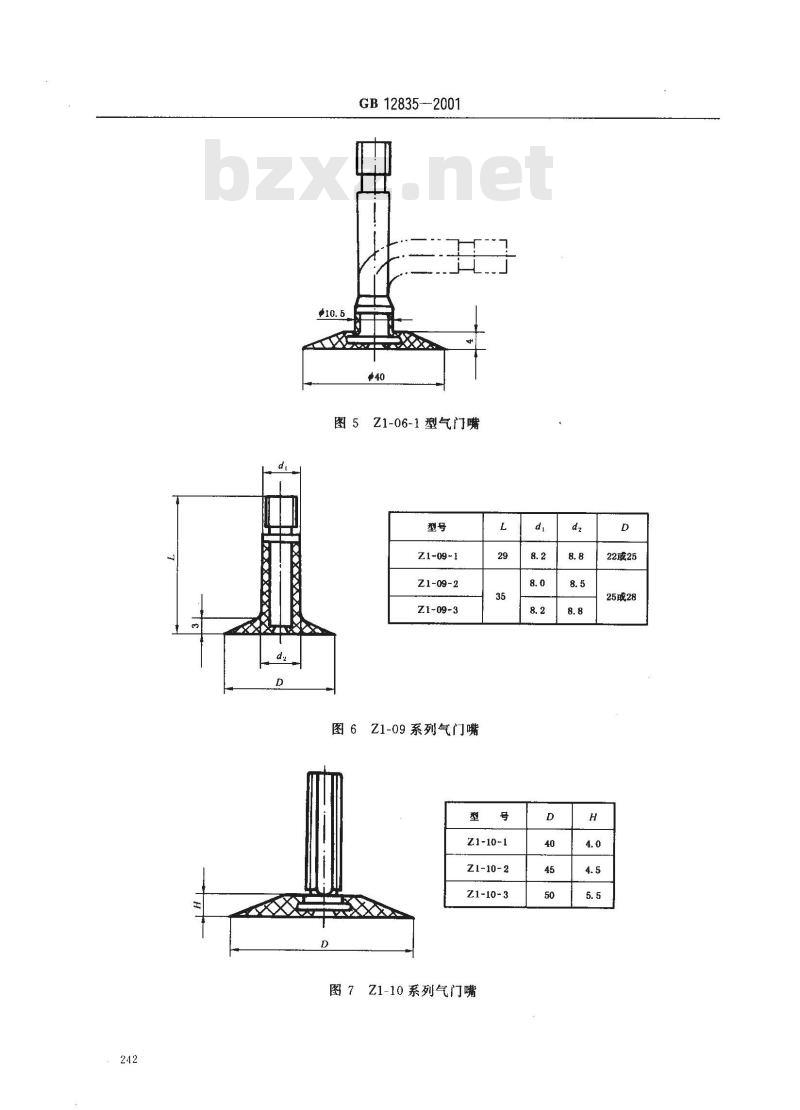

图5Z1-06-1型气门嘴
Z1-09~1
Z1-09-2
Z1-09-3
图6Z1-09系列气门嘴
Z1-10-1
Z1-10-2
Z1-10-3
图7Z1-10系列气门嘴
22或25
25或28
GB 12835---2001
注；嘴体芯腔、螺纹及配件应符合HG2942的规定。图8Z1-12系列气门嘴
5技术要求
5.1基本要求
气门嘴胶座部分的技术要求应符合本标准的规定，其余部分的技术要求应符合GB1796、GB/T3900及HG2942的规定。
5.2胶座外观
5.2.1胶座不准有海绵状、气泡、杂质、缺胶及其他影响使用的缺陷。5.2.2胶座打磨面应均勾、平整、清洁，不得露铜，不得喷霜。胶座边缘厚度不大于0.4mm。5.2.3气门嘴外螺纹上不得有影响使用的橡胶粘附。5.2.4气门嘴内孔不得有影响使用的橡胶粘附。5.3橡胶与金属的结合
5.3.1气门嘴橡胶与金属体的粘着强度应符合表1的规定。表1气门嘴橡胶与金属体的粘着强度气门嘴型号
Z1-01系列:21 03-1;21-04-1
Z1-02系列
21-09系列
Z1-05系列;Z1-06-1;Z1-10系列;Z1-12系列5.3.2门嘴橡胶与金属体的附胶率不小于60%。6试验方法
6.1胶座外观用目测检验。
6.2粘着强度与附胶率的试验方法按GB/T9766规定执行。7检验规则
7.1气门嘴应由制造厂质量检验部门按本标准检验，并出具产品合格证。7.2产品检查的程序和检查的实施，应符合GB/T2828的规定。7.2.1同型号、同规格的一个人库批或发货批为一个检查批。粘着强度(不小于)
7.2.2本标准把不合格按质量特性的重要性分为A类不合格、B类不合格和C类不合格。各类又分为若于个检查组，详表2。
GB 12835-2001
7.2.3各检查组的合格质量水平（AQL)和检查水平(IL)应符合表2的规定。表 2不合格分类
不合格分类
A类不合格
B类不合格
C类不合格
检查分组
5.3.1粘着强度
5.3.2附胶率
5.2.4内孔橡胶粘附
5.2.1胶座缺陷
5.2.2胶座打磨面
5.2.3外螺纹橡胶粘附
7.2.4按表2的检查分组分别实施检验，判定合格或不合格。7.2.5逐批检查后的处置：逐批检查后的处置应按GB/T2828的规定8标志、包装和贮存
8.1气门嘴胶座上应打印制造厂标记和产品型号标记。丁基胶座上涂蓝色标记。8.2气门嘴用塑料袋做内包装，用纸箱或其他包装做外包装。8.3气门嘴包装箱上应有下列标志：a）产品名称、型号及制造日期；b）胶料品种；
c）数量；
d）制造厂名称及地址。
8.4包装箱（袋)内应附有产品合格证。I
试验方法
8.5气门嘴应存放在干燥、通风、防高温、防曦晒、防腐蚀、无油污的库房内，贮存期为出厂之日起6个月。
