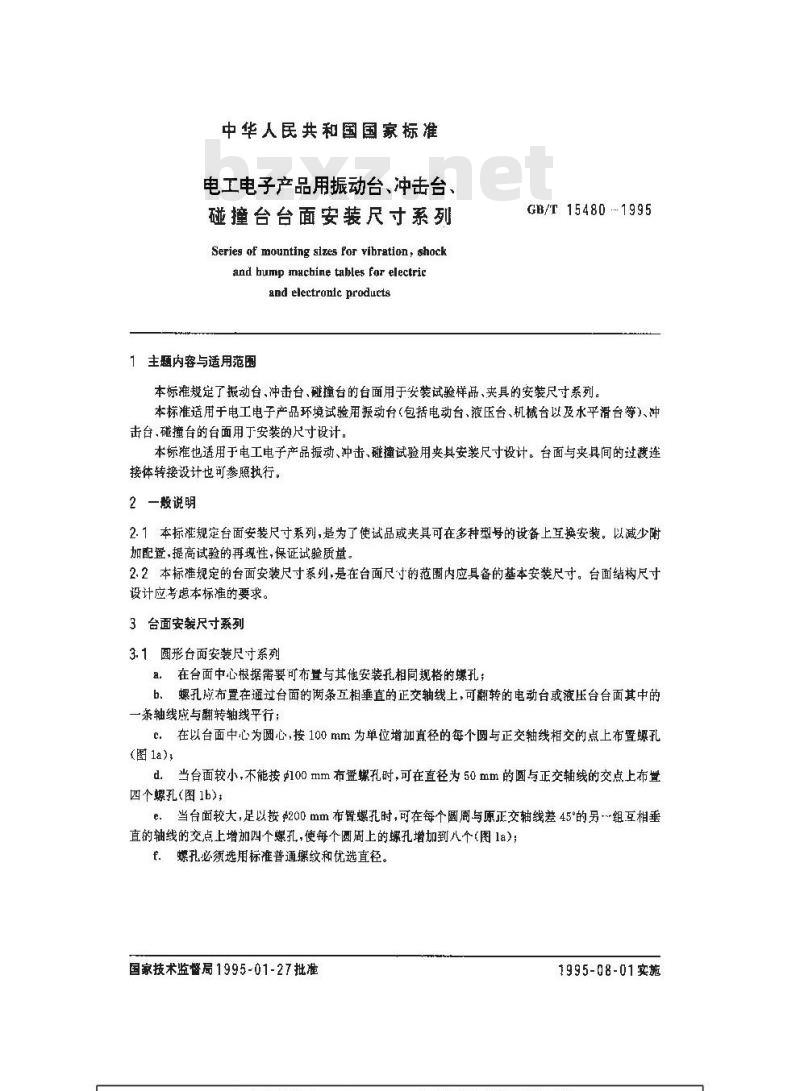

中华人民共和国国家标准
电工电子产品用振动台、冲击台、碰撞台台面安装尺寸系列
Series of mounting sizes Por vibration, shockand bump machine tables for electricandelectronlcproducts
1主题内容与适用范围
GB/T 15480 ..1995
本标准规定了振动台、冲击台、碰撞台的台面用于安装试验样品、夹具的安装尺寸系列。本标准适用于电工电子产品环境试验用振动台（包括电动台、液压台、机械台以及水平滑台等）、冲击台，碰撞台的台面用丁安装的尺寸设计。本标准也适用于电工电子产品振动、冲击，碰撞试验用夹具安装尺寸设计。台面与夹具间的过渡连接体转接设计也可参照执行。
2一般说明
2.1本标准规定台面安装尺寸系列，是为了使试品或夹其可在多种型号的设备上互换安装。以减少附加配置，提高试验的再现性，保证试验质量。2.2本标准规定的台面安装尺寸系列,是在台面尺寸的范围内应具备的基本安装尺寸。台面结构尺寸设计应考虑本标准的要求。wwW.bzxz.Net
3台面安装尺寸系列
3.1圆形台面安装尺寸系列

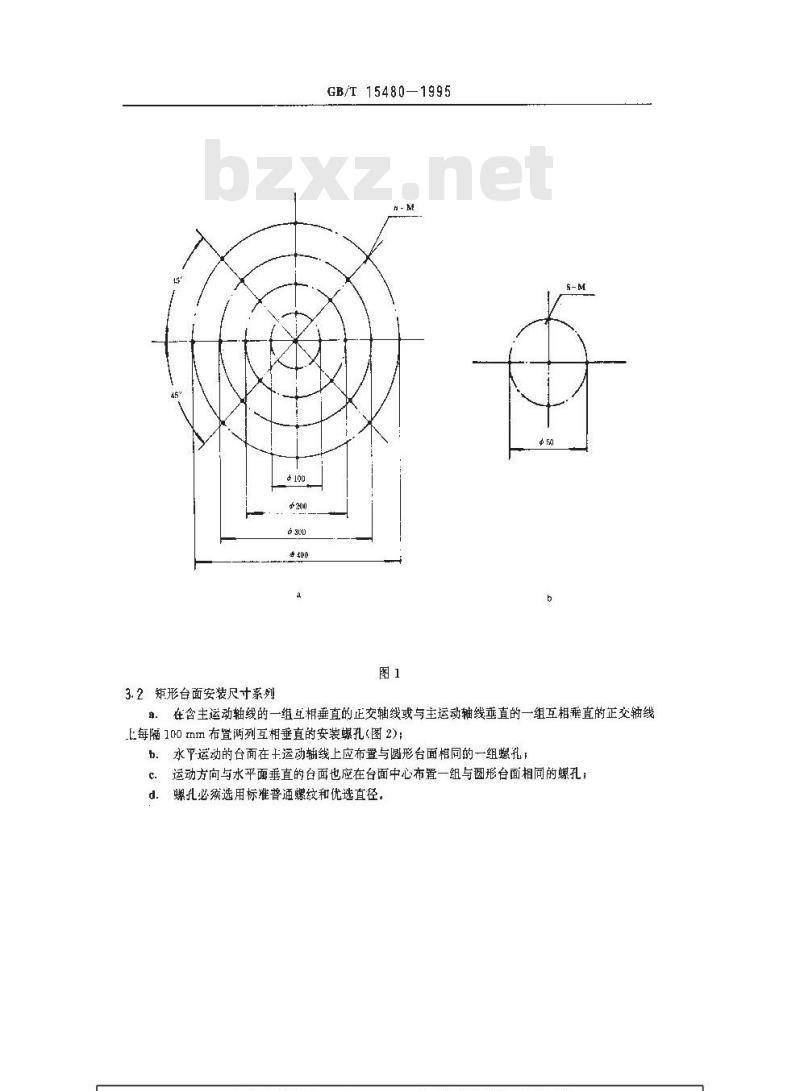

a。在台面中心根据需要可布置与其他安装孔相同规格的孔；b．螺孔应布置在通过台面的两条五相垂直的正交轴线上，可翻转的电动台或液压台台面其中的一条轴线应与翻转轴线平行；
在以台面中心为圆心，按100mm为单位增加直径的每个圆与正交轴线相交的点上布置螺孔c
(图la)，
当台面较小，不能按100mm布置螺孔时，可在直径为50mm的圆与正交轴线的交点上布世四个螺孔（图1b）；
e.当台面较大，足以按$200mm布臀爆孔时，可在每个圈周与原正交轴线差45°的另组互相垂直的轴线的交点上增加四个螺孔，使每个圆周上的螺孔增加到八个(图1a)；f.媒孔必须选用标准普通螺纹和优选直径。国家技术监督局1995-01-27批准1995-08-01实施
..com3.2矩形台面安装尺寸系列
电300
GB/T15480-1995

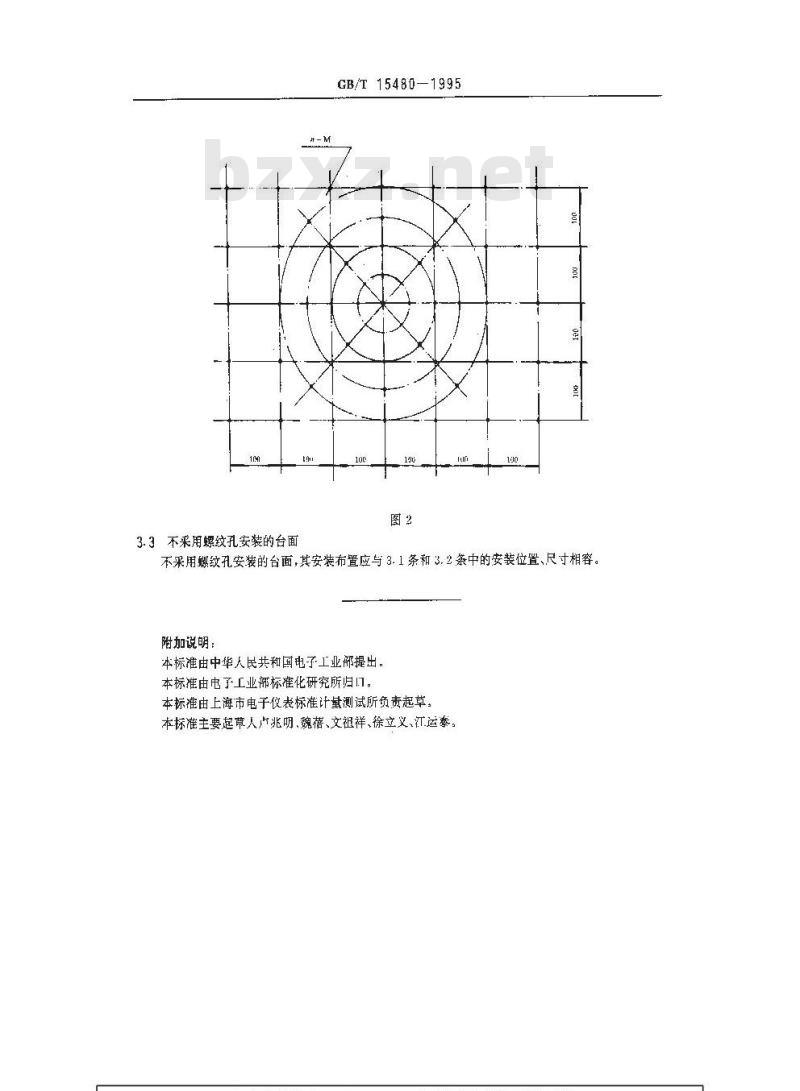

净。在含主运动轴线的一组互相垂直的正辅线或与主运动轴线垂直的一组互相乘直的正交轴线.E每隔100mm布置两列互相垂直的安装螺孔（图2)；h。水乎运动的台面在运动轴线上应布置与圆形台面相同的一组螺孔c.运动方向与水平面垂直的台面也应在台面中心布置一组与圆形台面相同的螺孔；d．螺孔必须选用标准普通螺纹和优选直径。GB/T15480—1995
3.3不采用螺纹孔安装的台面
不采用螺纹孔安装的台面,其安装布置应与 3. 1条和 3. 2条中的安装位置、尺寸相容附加说明：
本标准由中华人民共和国电子工业部提出.本标准由电了工业部标准化研究所归11。本标准由上海市电子仪表标准计量测试所负责起草本标准主要起草人卢兆明、魏蓓、文祖祥、徐立义、江运拳：
