【国家标准(GB)】 额定电压高于1000V的电器设备用承压和非承压空心瓷和玻璃绝缘子

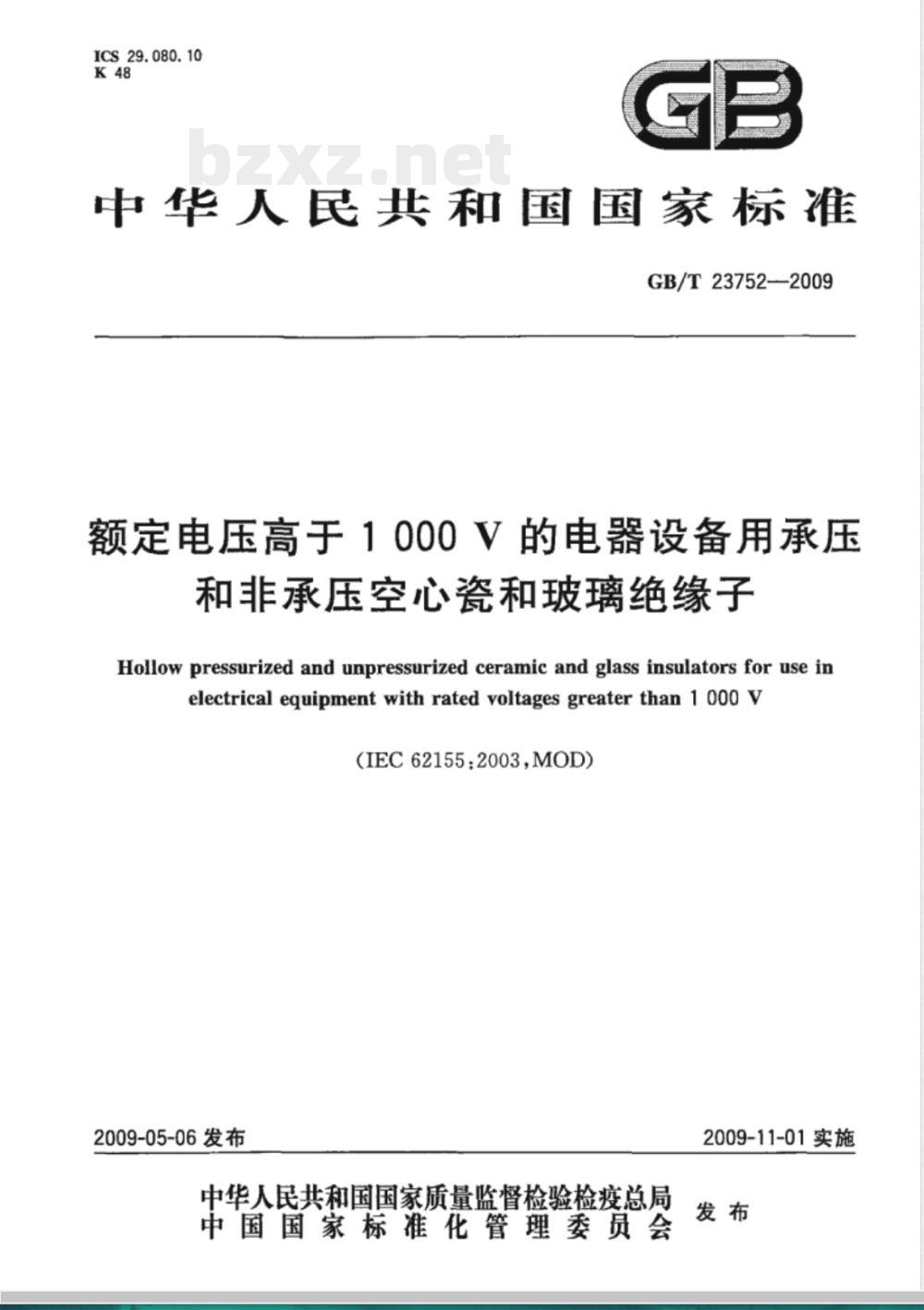

ICS29.080.10
中华人民共和国国家标准
GB/T23752—2009
额定电压高于1000V的电器设备用承压和非承压空心瓷和玻璃绝缘子
Hollow pressurized and unpressurized ceramic and glass insulators for use inelectrical equipmentwithratedvoltagesgreaterthan1oooV（IEC62155：2003，MOD）
2009-05-06发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-11-01实施

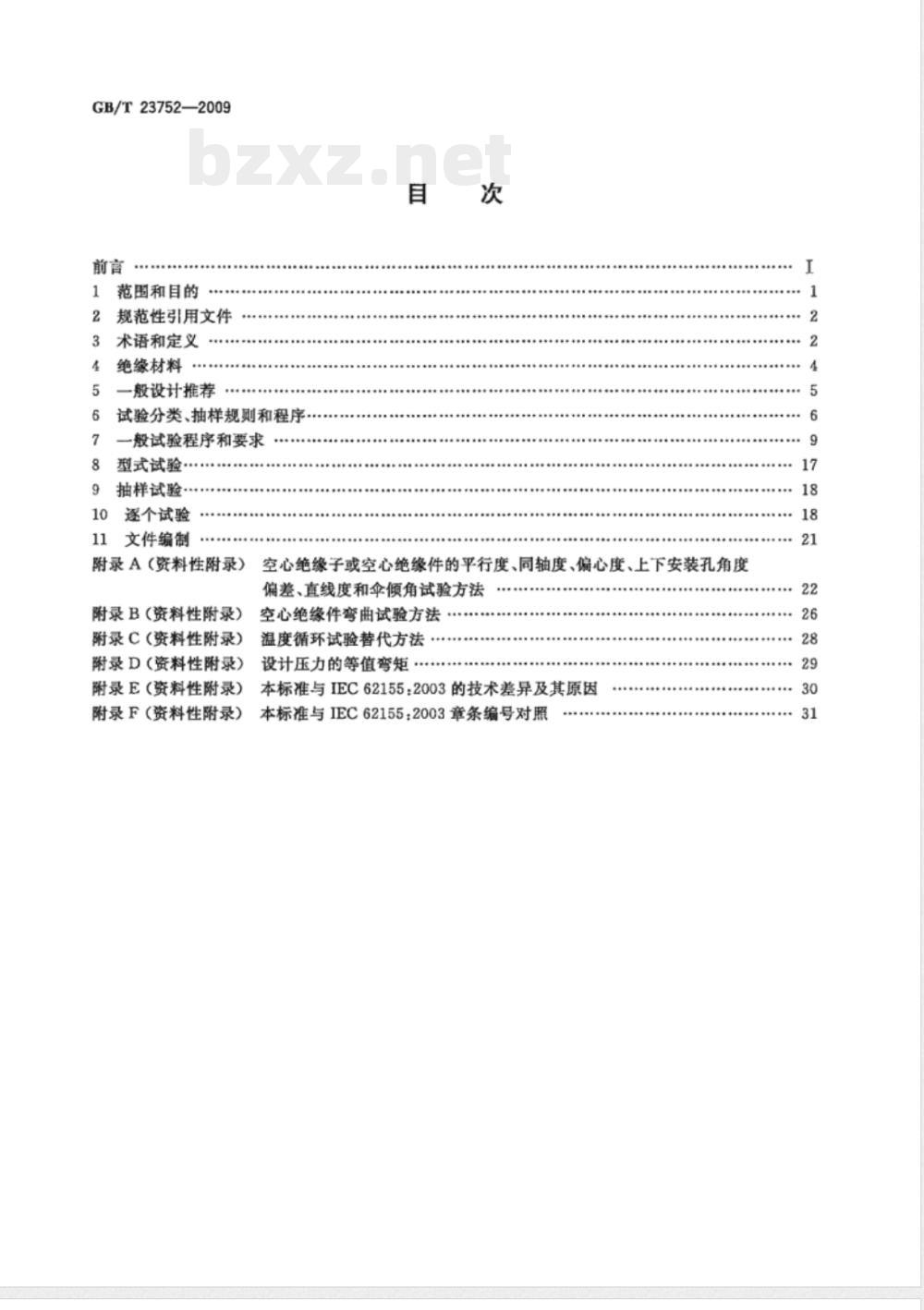

GB/T23752—2009
范围和目的
规范性引用文件
术语和定义
绝缘材料
一般设计推荐
试验分类、抽样规则和程序。
一般试验程序和要求
型式试验…
抽样试验
逐个试验
11文件编制
附录A（资料性附录）
附录B（资料性附录）
附录C（资料性附录）
附录D（资料性附录）
附录E（资料性附录）
附录F（资料性附录）
空心绝缘子或空心绝缘件的平行度、同轴度、偏心度、上下安装孔角度偏差、直线度和伞倾角试验方法空心绝缘件弯曲试验方法
温度循环试验替代方法
设计压力的等值弯矩
本标准与IEC62155：2003的技术差异及其原因本标准与IEC62155：2003章条编号对照17
GB/T23752—2009

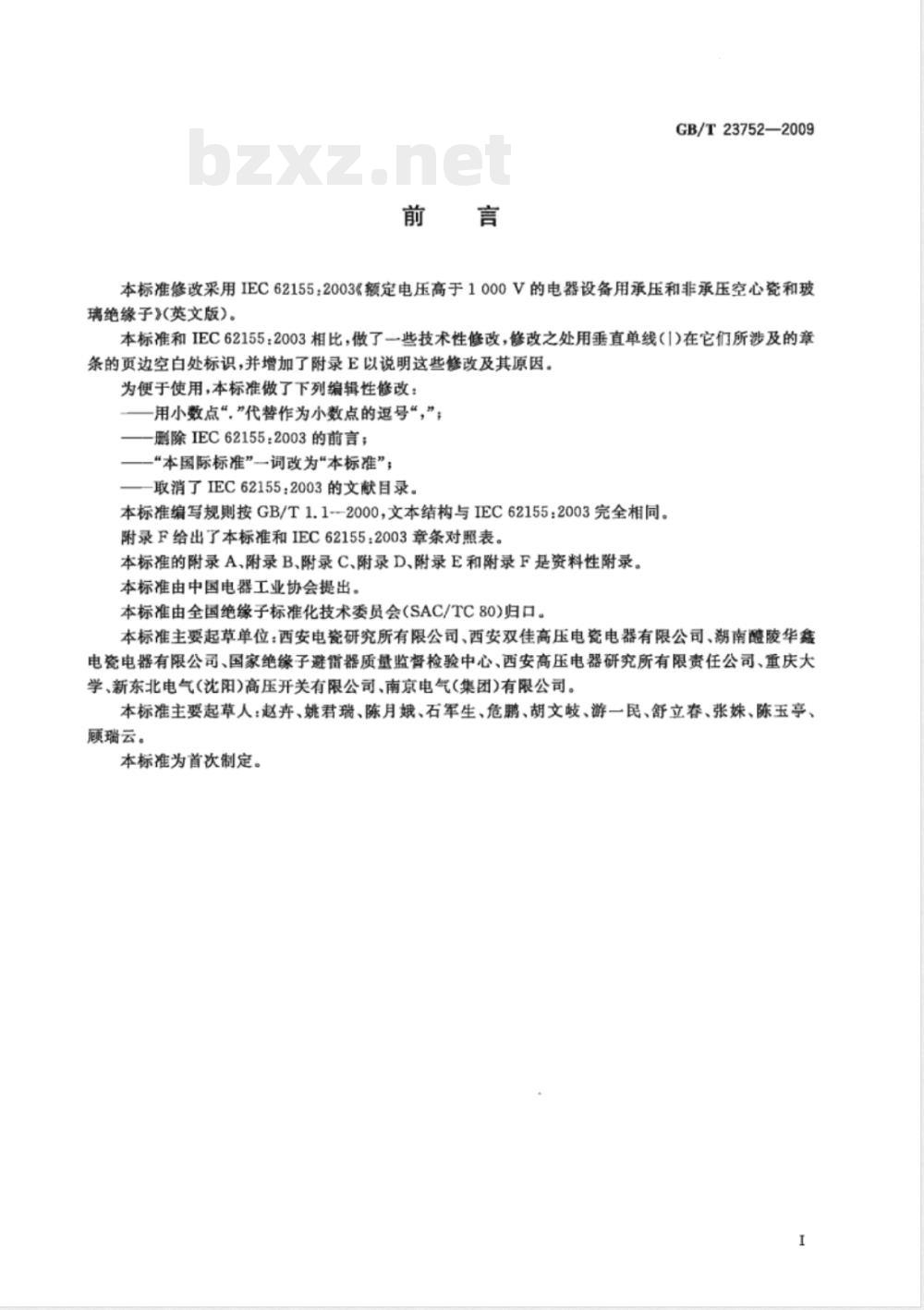

本标准修改采用IEC62155：2003额定电压高于1000V的电器设备用承压和非承压空心瓷和玻璃绝缘子》（英文版）。
本标准和IEC62155：2003相比，做了一些技术性修改，修改之处用垂直单线（1）在它们所涉及的章条的页边空白处标识，并增加了附录E以说明这些修改及其原因。为便于使用，本标准做了下列编辑性修改：用小数点“”代替作为小数点的返号“，”—删除IEC62155：2003的前言；—“本国际标准”一调改为“本标准”；一取消了IEC62155：2003的文献目录。本标准编写规则按GB/T1.1--2000，文本结构与IEC62155：2003完全相同。附录F给出了本标准和IEC621552003章条对照表。本标准的附录A、附录B、附录C、附录D、附录E和附录F是资料性附录。本标准由中国电器工业协会提出。本标准由全国绝缘子标准化技术委员会（SAC/TC80）归口。本标准主要起草单位：西安电瓷研究所有限公司、西安双佳高压电瓷电器有限公司、潮南醴陵华鑫电瓷电器有限公司、国家绝缘子避雷器质盘监督检验中心、西安高压电器研究所有限责任公司、重庆大学、新东北电气（沈阳）高压开关有限公司、南京电气（集团）有限公司。本标准主要起草人：赵卉、姚君瑞、陈月娥、石军生、危鹏、胡文歧、游一民、舒立春、张妹、陈玉亭、顾瑞云。
本标准为首次制定。

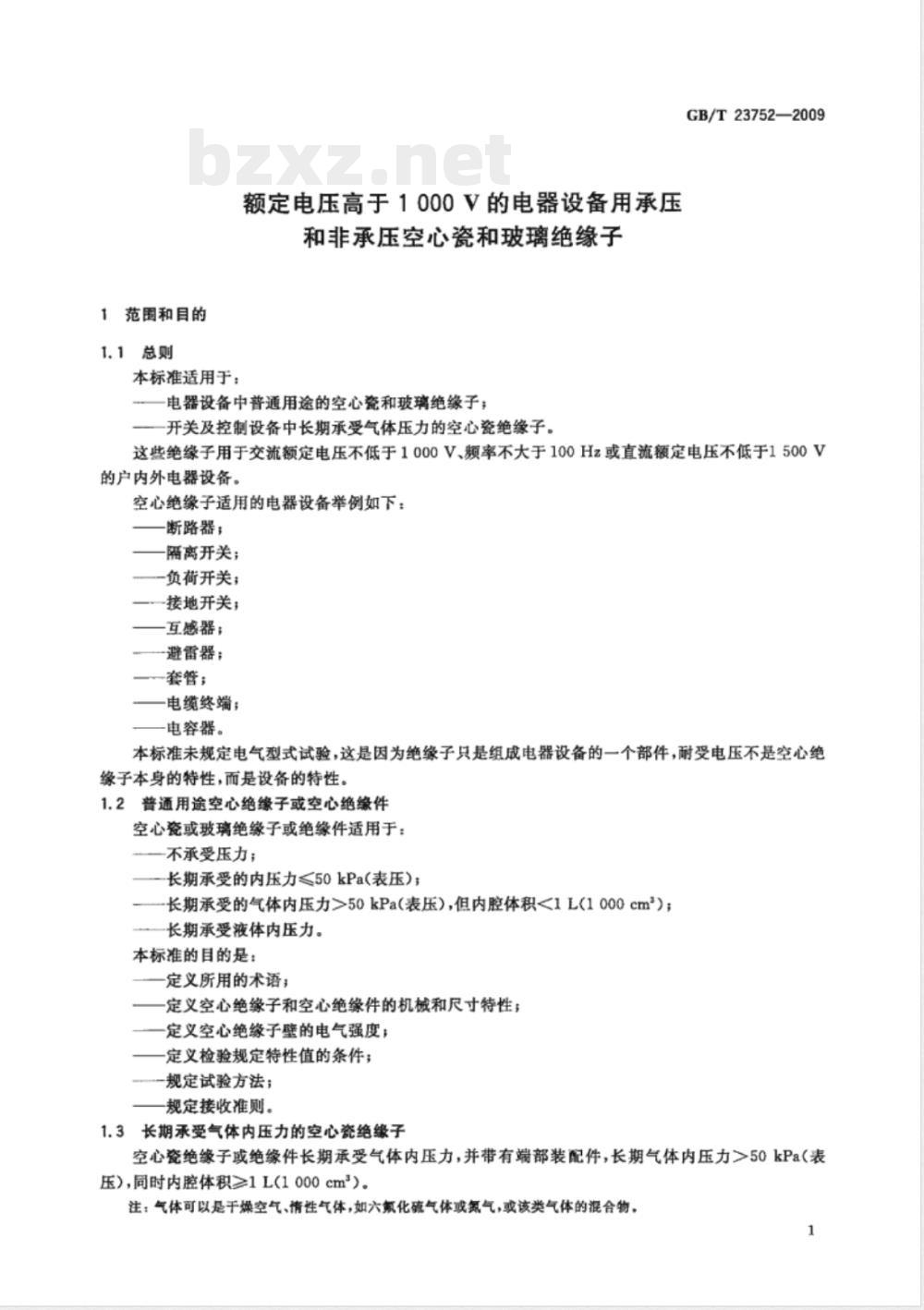

1范国和目的
1.1总则
本标准适用于：
额定电压高于1000V的电器设备用承压和非承压空心瓷和玻璃绝缘子
一电器设备中普通用途的空心瓷和玻璃绝缘子；开关及控制设备中长期承受气体压力的空心瓷绝缘子。GB/T23752—2009
这些绝缘子用于交流额定电压不低于1000V、频率不大于100Hz或直流额定电压不低于1500V的户内外电器设备。
空心绝缘子适用的电器设备举例如下：断路器；
一隔离开关；
—负荷开关；
—接地开关；
互感器；
避雷器；
—套管；
电缆终端；
电容器。
本标准未规定电气型式试验，这是因为绝缘子只是组成电器设备的一个部件，耐受电压不是空心绝缘子本身的特性，而是设备的特性，2普通用途空心绝缘子或空心绝缘件1.2
空心瓷或玻璃绝缘子或绝缘件适用于：不承受压力；
一长期承受的内压力<50kPa（表压）；长期承受的气体内压力>50kPa（表压），但内腔体积<1L(1000cm）；长期承受液体内压力。
本标准的目的是：
定义所用的术语；
定义空心绝缘子和空心绝缘件的机械和尺寸特性；定义空心绝缘子壁的电气强度；一定义检验规定特性值的条件；规定试验方法；
规定接收准则。
3长期承受气体内压力的空心瓷绝缘子1.3
空心瓷绝缘子或绝缘件长期承受气体内压力，并带有端部装配件，长期气体内压力>50kPa（表压），同时内腔体积≥1L(1000cm）注：气体可以是干燥空气、情性气体，如六氟化硫气体或氮气，或该类气体的混合物，1
GB/T23752—2009

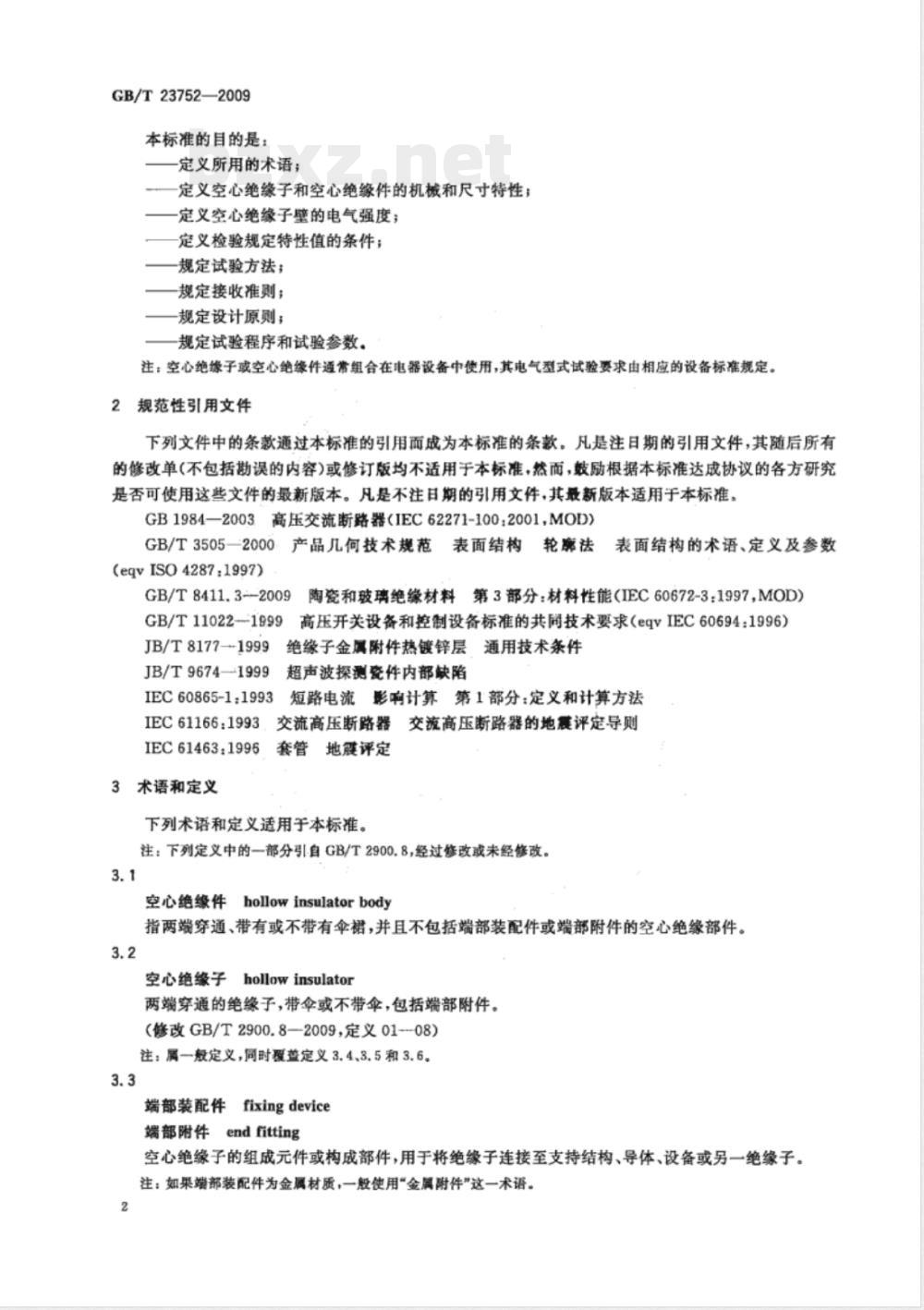

本标准的目的是：
定义所用的术语：
定义空心绝缘子和空心绝缘件的机械和尺寸特性；定义空心绝缘子壁的电气强度；定义检验规定特性值的条件；
规定试验方法；
规定接收准则；
规定设计原则；
规定试验程序和试验参数。
注：空心绝缘子或空心绝缘件通常组合在电器设备中使用，其电气型式试验要求由相应的设备标准规定。规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然面，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB1984—2003高压交流断路器（IEC62271-100：2001,MOD）GB/T3505—2000产品几何技术规范表面结构的术语、定义及参数
表面结构
轮牌法
(eqvISO4287.1997)
陶瓷和玻璃绝缘材料第3部分：材料性能（IEC60672-3：1997，MOD)GB/T8411.3-2009
GB/T11022—1999
高压开关设备和控制设备标准的共同技术要求（eqyIEC60694：1996）JB/T8177-1999
JB/T9674—1999
绝缘子金属附件热镀锌层通用技术条件超声波探测瓷件内部缺陷
IEC60865-1.1993
影响计算第1部分：定义和计算方法短路电流
IEC61166:1993
IEC61463:1996
3术语和定义
交流高压断路器的地震评定导则交流高压断路器
套管地评定
下列术语和定义适用于本标准。注：下列定义中的一部分引自GB/T2900.8，经过修改或未经修改。3.1
空心绝缘件hollowinsulatorbody指两端穿通、带有或不带有伞裙，并且不包括端部装配件或端部附件的空心绝缘部件。3.2
空心绝缘子hollowinsulator
两端穿通的绝缘子，带伞或不带伞，包括端部附件。（修改GB/T2900.8—2009，定义01-08）注：属一般定义，同时覆益定义3.43,5和36。3.3
牛fixing device
端部装配件
端部附件end fitting
空心绝缘子的组成元件或构成部件，用于将绝缘子连接至支持结构、导体、设备或另一绝缘子。注：如端部装配件为金属材质，一般使用“金属附件”这一术语。2
空心支柱绝缘子hollowpostinsulatorGB/T23752—2009
指由一个空心支柱绝缘子元件或多个元件组装构成的空心支柱绝缘子，用来支撑带电部件，并使其与地绝缘或与其他带电部件绝缘。3.5
空心支柱绝缘子元件hollowpostinsulatorunit指由永久安装有端部附件的空心绝缘件构成的空心绝缘子元件，用来起支撑作用。3.6
容器绝缘子chamberinsulator
用作外壳容器的空心绝缘子，如断路器灭弧室外壳。3.7
套管bushing
供一个或几个导体穿过诸如墙壁或箱体等隔断，起绝缘和支持作用的器件。（修改GB/T2900.82009，定义02—01)注：固定到隔断上的装置（法兰或紧周器件）也是套管的一部分。3.8
击穿puncture
穿过绝缘子固体绝缘材料，使其绝缘强度水久丧失的一种破坏性放电。(GB/T2900.8—2009，定义01-14）3.9
爬电距离creepagedistance
在两个导电部件之间沿绝缘子外表面的最短距离，（修改GB/T2900.8—2009，定义01—04）注1：水泥或其他非绝缘粘接材料的表面不属爬电距离的一部分。注2：若绝缘子部分表面采用商网抗途层，则该表面被认为是有效绝缘表面，跨越该表面的距商包含在展电距高内，注3：高阻抗涂层的电阻率通常约100，也可能低于10°m。注4：若高图抗涂层涂覆于整个绝级子表面（即所调的移定化绝缘子），其表面电阻率和爬电距高应经供需双方协议确定、
规定特性specifiedcharacteristic电压值、机械负荷值，或规定的其他特性值；一经供双方协议的类似特性值。3.11
耐受弯矩withstandbendingmoment型式试验施加的耐受弯矩，该值取决于规定的空心绝缘子负荷条件。注：对于承压空心绝缘子，按5.2规定的负荷条件确定，3.12
mechanicalfailingload
机械破坏负荷
空心绝缘子或空心绝缘件在规定试验条件下试验时能达到的最大负荷。3.13
designpressure
设计压力
在设计温度下运行时，空心绝缘子内外部间能达到压差的上限。GB/T23752-2009
设计温度designtemperature
在运行条件下空心绝子内部可能达到的最高温度。注：通常指周图空气温度加上由额定电流、介质损耗等因素引起的温升后的上限。3.15
manufacturer
制造商
制造空心绝缘子或空心绝缘件的单位或组织。3.16
equipmentmanufacturer
设备制造商
制造使用空心绝缘子或空心绝缘件电器设备的单位或组织。3.17
端面平行度parallelismoftheendfaces在空心绝缘子高度方向测得的两端部附件表面间或空心绝缘件两端面间距离的最大差值。3.18
偏心度eccentricity
空心绝缘子上、下端部附件安装孔中心圆的中心之间垂直于绝缘子轴线的偏移。注：在国内某些标准和实际使用中，也称为上下附件安装孔中心周轴线间最大偏差。3.19
haxialrun-out
轴向圆跳动
转动一周在绝缘子端面测得的轴向偏移（见图A，6）。3.20
上下安装孔角度偏差
angulardeviation of thefixing holes指空心绝缘子上、下端部附件相应安装孔间的角度偏差，用度数表示。3.21
绝缘子直线度camberofaninsulator绝缘子的理论轴线与绝缘子未受负荷时由其横截面中心软迹形成的曲线间的最大距离。（修改GB/T2900.8—2009，定义01-26）3.22
批lot
指提交验收的一组空心绝缘子或空心绝缘件，这些绝缘子来自同一制造商，设计相同，并且在相同的生产条件下制造。
注：同时提交验收的可以是一批或几批，批可以是订货量的全部，也可以是订货量的一部分。4绝缘材料
本标准中普通用途空心绝缘件（见1.2)的绝缘材料有：瓷材料、电瓷：
退火玻璃，这种玻璃中的机械应力已经热处理消除钢化玻璃，这种玻璃中经热处理后存在可控制的机械应力。本标准中长期承受气体压力空心绝缘件（见1.3）的绝缘材料有：性能满足GB/T8411.3—2009C100和C200组要求的瓷材料。注1：有关瓷和玻璃绝缘材料定义和分类的更多信息可参见GB/T8411.1—2008注2：本标准所用术语“瓷材料”指电瓷材料，不包括玻璃，这一点与北美习慢不同，注3：绝缘子用胶装材料和端部附件材料不减于绝缘材料，对它们的要求分别参见各相关标准。4
5一般设计推荐
5.1替通用途空心绝缘子和空心绝缘件一般设计推荐GB/T23752-—2009
本标准没有给出明确的设计规则，因为对其的要求随设备用途面不同（见1.2)。5.2长期承受气体压力空心绝缴子和空心绝缘件的设计规则5.2.1目的
本条中描述的高压设备用承压空心绝缘子设计规则考虑到其要经受的特殊运行条件（见1.3），这些条件不同于压缩空气容器和其他类似的储存用容器。5.2.2
设计规则
设计空心绝缘子时应考虑以下几点：圆度、轴向圆跳动、直线度、平行度、同轴度、平面度、壁厚差、安装孔的角度和径向位置等形位公差确定均应考虑在空心绝缘子内部安装的部件。应该考患到电气强度、机械强度，以及其他技术问题可能影响实际结构，而且由于这一问题的复杂性，不可能提出明确的导则。有必要严格选择胶合剂和附件材料。瓷材料应满足GB/T8411.3-2009中C100和C200组瓷的特性要求。
仅在安装空心绝缘子的电器设备按照其必须符合的特定标准进行型式试验合格后，才认为该承压绝缘子(套)适用于该电器设备。5.2.3
设计压力确定
设计压力应为当空心绝缘子作为其部件的设备在最高环境温度下承载正常额定电流时，空心绝缘子内外绝对压力之差。
空心绝缘子内部气体最高绝对压力应由设备制造商确定。注：在某些特殊情况下（如断路器），应考虑到开断操作后的压力升高。5.2.4设计温度确定
设备制造商应参照3.14确定该值。阳光辐射效应应考虑在内。
5.2.5型式试验耐受弯矩的确定
下列因素都可能在电器设备中引起弯曲应力：质量、内压力、端部负荷、短路负荷、覆冰负荷、操作负荷、风负荷、地震负荷（见表1)。表1
设计压力
颗定端部负荐
短路负荷
覆冰负荷
地震负荷
安全系数
负荷组合典型示例和权重系数
不常见极端负荷应力
常规预期负荷应力
方案1
短路电流负荷
方案2
冰负荷
方案3
地綫负荷
注：详见GB1984—2003.GB/T11022—1999、IEC60865-1：1993、IEC61166：1993、IEC61463;1996见附录D
GB/T23752-2009
应根据下列资料通过必要的计算确定该负荷值：端部负荷：
风负荷：
覆冰负荷：
短路负荷：
地震负荷：
操作负荷：
GB1984—2003的6.101.6.1
GB1984—2003的6,101.6.1和GB/T11022—1999的2.1.2GB1984—2003的6.101.6.1和GB/T11022—1999的2.1.2根据设备额定短路电流水平确定（IEC60865-1：1993第2节）IEC611661993的8.1和IEC61463：1996的10.1按照设备设计确定
表1所列举的几组负荷值是设计中必须考虑的负荷组合的典型示例。表1中第一列包含了常规预期负荷，型式试验中弯曲应力的安全系数确定为2.1。对于包含很少出现的极端负荷的其他三种情况，地震方案型式试验中弯曲应力的安全系数确定为1.0，另外两种方案的安全系数确定为1.2选择最苛刻的适用方案来确定试验耐受弯曲应力。用试验耐受弯曲应力计算确定试验耐受弯矩。图1给出了空心绝缘子弯矩试验值和使用值之间的关系，试验值
醒式试验
耐受矩
遂个试
验育姐
试验分类、抽样规则和程序
试验分类
试验分为如下三类：
一型式试验，
抽样试验；
使用值
ALT3(装1）
很少出现的极端负有
ALT1或ALT2（表1）
很少出现的极端负荷
（表1）
常规预期负有
图1弯矩
一逐个试验。
6.1.1型式试验
GB/T23752-2009
型式试验的目的是检验空心绝缘子和（或）空心绝缘件主要由设计决定的主要特性。对某一种新设计或采用新制造工艺的空心绝缘子和（或）空心绝缘件，取一只绝缘子进行型式试验，并且仅进行一次。而后，只有当其设计、材料或制造工艺有变化时，型式试验才重新进行，而且只重新做与这种变化影响到的特性有关的试验项目。另外，对于新设计的空心绝缘子和（或）空心绝缘件，如果具有机械等同的有效试验报告，则不必做所有型式试验项目。机械等同是指空心绝缘子和（或）空心绝缘件的制造和设计参数相同，并有如下特点：
主体内外径相同：
绝缘件和端部附件连接设计相同：连接到绝缘件上的端部附件的零件形状和尺寸相同；标称高度差别不超过士20%。
注1：空心绝缘子和（或）空心绝缘件机械等同设计中由于影响机械强度的所有因索（材料、制造工艺和尺寸）都相同，其弯曲强度、拉伸强度和扭转强度也和被代表的设计相同。注2：在确定机械等同时，可能需要考虑由于伞仲出和伞间距不同造成的标称外径相差太大的影响，型式试验应在已满足逐个试验所有要求的空心绝缘子和（或）空心绝缘件上进行。当型式试验用绝缘子从提交验收的批中抽取时，它们也应作为该批的抽样试验用。6.1.2抽样试验
抽样试验的目的是验证空心绝缘子和（或）空心绝缘件随制造过程和组成材料质量变化的特性。抽样试验作为空心绝缘子和（或）空心绝缘件的验收试验，样品从已满足逐个试验要求的批中随机抽取。
6.1.3遂个试验
逐个试验的目的是剔除有缺陷的元件，在制造过程中对每个空心绝缘子和（或）空心绝缘件进行。6.2型式试验、抽样试验和逐个试验的相关试验项目普通用途的空心绝缘子和（或）空心绝缘件都应按表2给出的项目进行试验。长期承受气体压力的空心绝缘子和（或）空心绝缘件都应按表3给出的项目进行试验，空心绝缘子和（或）空心绝缘件的特性应在图样上作出规定，所做的试验应能检验这些特性。此外，经供需双方协议可以进行其他试验项目，不限于这些规定。经供需双方协议，可以进行诸如相关尺寸检查（7.1)和机械试验（10.5）的附加逐个试验。表2普通用途空心绝缘子或空心绝缘件型式试验、抽样试验和逐个试验试验项目
尺寸和研密面粗糖度检查
机械破坏负荷试验
温度循环试验
孔隙性试验
镀锌层试验
外观检查
送个电气试验
逐个机械试验
试验条目
型式试验
第8章
抽样试脸
第9章
避个试验
第10章
GB/T23752--2009
验项目
逐个热震试验
超声波操伤检查
本标准要求，
试验条目
表2(续)
型式试验
第8率
抽样试验
第9章
避个试验
第10章
。相关图样规定时，本试验用来验证空心绝缘子或空心绝缘件的机械性能，应在度循环试验后选行。b仅适用于瓷绝缘于。
仅适用于安装有热镀锌金属附件的空心绝缘子，d仅适用于钢化玻璃绝缘子。
。仅适用于图样有规定时。
f仅适用于对机板破坏负荷试验有规定时。g仅适用于瓷壁厚度大于30mm的空心瓷绝缘件或空心瓷绝缘子瓷件。长期承受气体压力的空心瓷绝缘子和空心绝缘件型式试验、抽样试验和逐个试验表3
验项目
尺寸和研密而粗粒度检查
机械破坏负荐试验
温度循环试验
孔腺性试验
镀锌层试验
外观检查
逐个电气试验
遥个机械试验
其他机板试验
超声波操伤检查
X本标准要求。
试验条目
10,6.1,10,6.2
型式试验
第8章
抽样试验
第9章
逐个试验
第10案
#本试验用来验证空心绝缘子或空心绝缘件7.2和相关图样规定的机械性能，应在温度循环试验后进行。内压力试验和弯曲试验必做。
b仅适用于安装有热镀锌金属附件的空心绝缘子。e当图样规定时适用。
d仅适用于瓷壁厚度大于30mm的空心瓷绝缘件或空心瓷绝缘子瓷件。注：在某些情况下，对一种新结构的绝缘子或绝缘件，其型式试验、抽样试验和逐个试验的集合称为定型试验”。6.3试验用空心绝缘子或空心绝缘件选取6.3.1
型式试验用空心绝缘子或空心绝缘件选取每项机破坏负荷型式试验应在一只空心绝缘子或空心绝缘件上进行。试验应对已满足所有逐个试验和抽样试验要求的绝缘子进行，机械抽样试验除外。已经做过可能影响其机械性能型式试验的绝缘子不应在运行中使用。
GB/T23752—2009
通常由制造商选取型式试验用空心绝缘子或空心绝缘件。如果型式试验和抽样试验（见6.1.1和6.1.2)一并进行，买方可以选取。6.3.2抽样试验用空心绝缘子或空心绝缴件的抽取应按表4确定抽取的试验用空心绝缘子或空心绝缘件数量。买方可以在满足逐个试验要求的批中选取。
经受可能影响其机械性能的抽样试验后的绝缘子不应在运行中使用。表4抽样试验用样品数量
每批的绝缘子数
100500
若计算结果不是整数，应选择比计算结果大的第一个煞数，6.4抽样试验的重复试验程序
样品数
1或协商确定
如果仅有一只空心绝缘子或空心绝缘件，或其金属附件在抽样试验中任一试验项目不合格，应重新抽样进行重复试验，抽样数量为首次提交该项试验样品数量的2倍。重复试验项目应包括出现不合格的试验项目和在此项试验以前进行的，并认为对该项试验结果有影响的试验项目。如果有两只或两只以上空心绝缘子或空心绝缘件，或其金属附件在抽样试验中任一试验项目不合格，或在重复试验中出现任何不合格，则认为该整批绝缘子不符合本标准，应由制造商收回。如果能清楚地识别出现不合格的原因，制造商可以栋选该批，以别除所有有这种缺陷的空心绝缘子或空心绝缘件。抹选后的该批绝缘子或其部分的绝缘子可以重新提交试验。抽样数量为首次取样数量的三倍。重复试验项目应包括出现不合格的试验项目和在此项试验以前进行，并认为对该项试验结果有影响的试验项目。若在本次重复试验中任一空心绝缘子或空心绝缘件不合格，则认为该整批产品不符合本标准。
注1：若镀锌层试验不合格是由于前面试验的机械负荷超过逐个试验负荷所致，重复试险试品可以是未装配的金附件，也可以是该批中其他空心绝缘子的金属附件。注2：抽样试验中，如果有一只或多只空心绝缘子或空心绝缘件不符合本标准7.1或相应图样规定的允许偏差要求，经供需双方协议，偏差检查可以转为逐个检验。6.5质量管理
经供需双方协议，可以依据本标准的要求，制定并采用某一质量管理程序。注：使用质量保证程序的详细信总见相关国家标准，推荐采用GB/T19002一2000作为绝缘子制造质量体系的导则。
7一般试验程序和要求
空心绝缘子或空心绝缘件应按表2或表3规定进行试验。7.1尺寸和研磨面粗糙度的检查
空心绝缘子或空心绝缘件的所有尺寸都应满足图样规定，包括图样规定的允许偏差。若图样未作规定，除非供需双方另有协定，应采用以下允许偏差：7.1.1一般尺寸允许偏差
除非另有规定，所有尺寸的允许偏差应为：若Lg<300mm±(0.04×La+1.5)mm9
