【国家标准(GB)】 饰面型防火涂料防火性能分级及试验方法 隧道燃烧法

e.涂覆比值；
f.试验结果；
g．试验人员。
附加说明：
本标准由中华人民共和国公安部提出。十三、防火材料

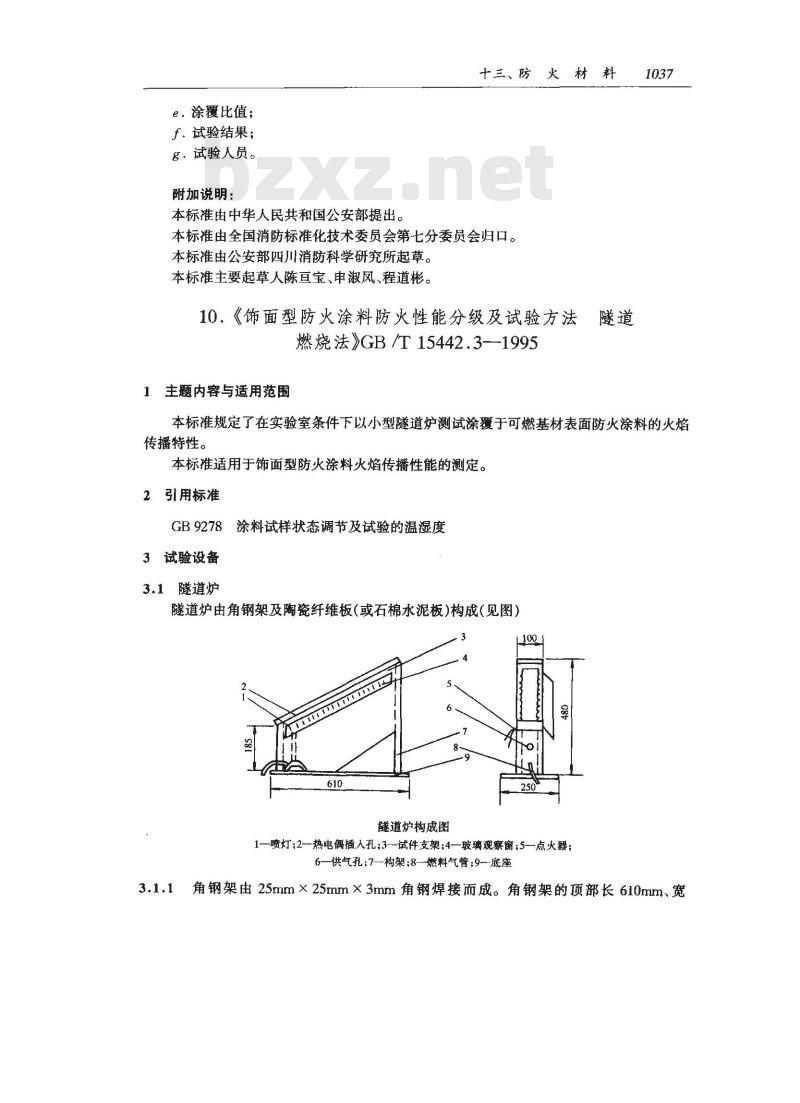

本标准由全国消防标准化技术委员会第七分委员会归口。本标准由公安部四川消防科学研究所起草。本标准主要起草人陈亘宝、申淑凤、程道彬。10.《饰面型防火涂料防火性能分级及试验方法隧道燃烧法》GB/T15442.3-—1995
主题内容与适用范围
本标准规定了在实验室条件下以小型隧道炉测试涂覆于可燃基材表面防火涂料的火焰传播特性。
本标准适用于饰面型防火涂料火焰传播性能的测定。2引用标准
GB9278涂料试样状态调节及试验的温湿度3试验设备
3.1隧道炉
隧道炉由角钢架及陶瓷纤维板(或石棉水泥板)构成(见图）00
隧道炉构成图
1—喷灯;2-热电偶插人孔;3--试件支架：4—玻璃观察窗：5—点火器；6—供气孔;7—构架;8—-燃料气管;9-底座角钢架由25mm×25mm×3mm角钢焊接而成。角钢架的顶部长610mm、宽3.1.1

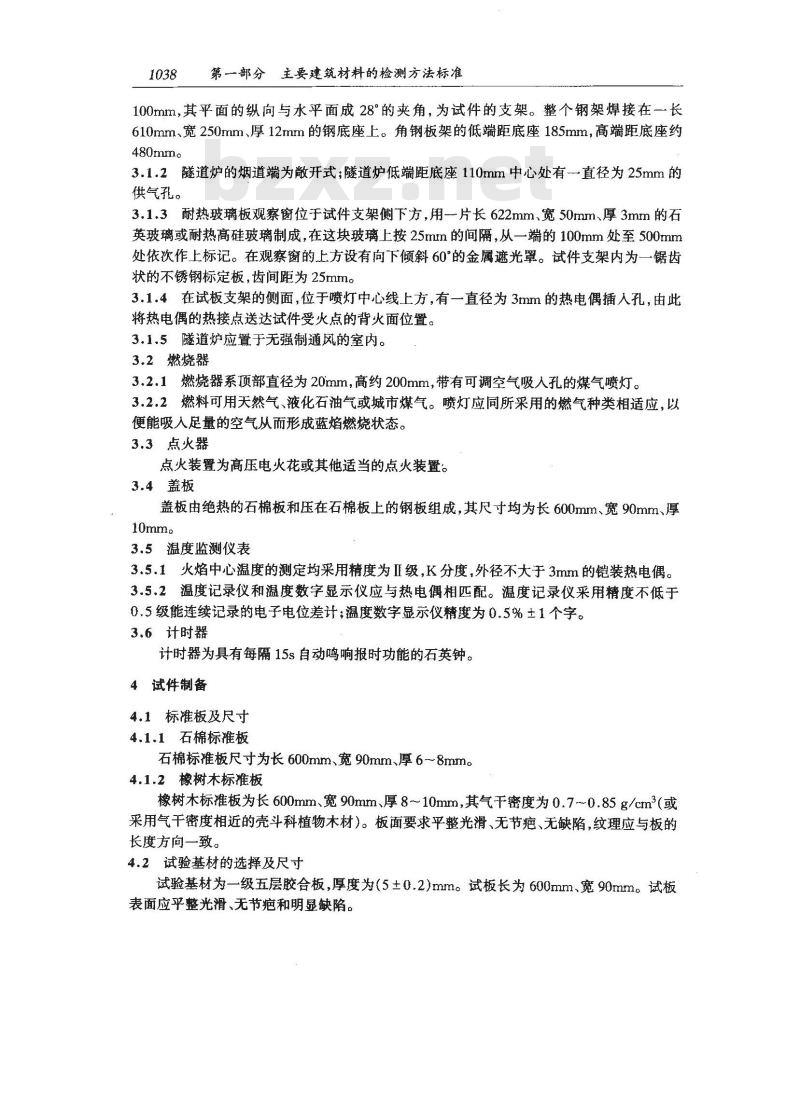

1038第-一部分主要建筑材料的检测方法标准100mm，其平面的纵向与水平面成28°的夹角，为试件的支架。整个钢架焊接在一长610mm、宽250mm、厚12mm的钢底座上。角钢板架的低端距底座185mm，高端距底座约480mm
3.1.2隧道炉的烟道端为散开式；隧道炉低端距底座110mm中心处有一一直径为25mm的供气孔。
3.1.3耐热玻璃板观察窗位于试件支架侧下方，用一片长622mm、宽50mm、厚3mm的石英玻璃或耐热高硅玻璃制成，在这块玻璃上按25mm的间隔，从一端的100mm处至500mm处依次作上标记。在观察窗的上方设有向下倾斜60'的金属遮光罩。试件支架内为一锯齿状的不锈钢标定板，齿间距为25mm。3.1.4在试板支架的侧面，位于喷灯中心线上方，有一直径为3mm的热电偶插人孔，由此将热电偶的热接点送达试件受火点的背火面位置。3.1.5隧道炉应置于无强制通风的室内。3.2燃烧器
3.2.1燃烧器系顶部直径为20mm，高约200mm，带有可调空气吸人孔的煤气喷灯。3.2.2燃料可用天然气、液化石油气或城市煤气。喷灯应同所采用的燃气种类相适应，以便能吸入足量的空气从而形成蓝焰燃烧状态。3.3点火器
点火装置为高压电火花或其他适当的点火装置。3.4盖板
盖板由绝热的石棉板和压在石棉板上的钢板组成，其尺寸均为长600mm、宽90mm、厚10mm
3.5温度监测仪表
3.5.1火焰中心温度的测定均采用精度为I级,K分度,外径不大于3mm的铠装热电偶。3.5.2温度记录仪和温度数字显示仪应与热电偶相匹配。温度记录仪采用精度不低于0.5级能连续记录的电子电位差计；温度数字显示仪精度为0.5%土1个字。3.6计时器
计时器为具有每隔15s自动鸣响报时功能的石英钟。4试件制备
4.1标准板及尺寸
4.1.1石棉标准板
石棉标准板尺寸为长600mm、宽90mm、厚6~8mm。4.1.2橡树木标准板
橡树木标准板为长600mm、宽90mm、厚8～10mm，其气干密度为0.7~0.85g/cm3（或采用气干密度相近的壳斗科植物木材）。板面要求平整光滑、无节疤、无缺陷，纹理应与板的长度方向一致。
4.2试验基材的选择及尺寸
试验基材为一级五层胶合板，厚度为(5±0.2)mm。试板长为600mm、宽90mm。试板表面应平整光滑、无节疤和明显缺陷。4.3涂覆比值

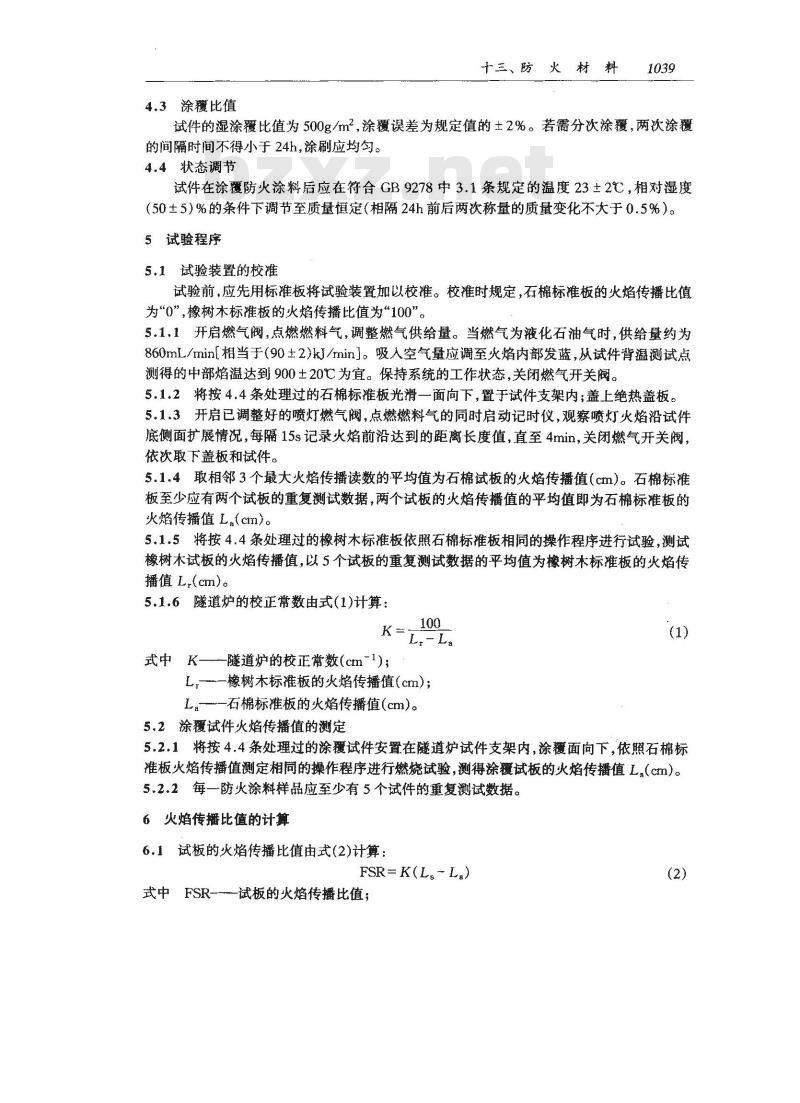

十三、防火材料1039
试件的湿涂覆比值为500g/m2，涂覆误差为规定值的士2%。若需分次涂覆，两次涂覆的间隔时间不得小于24h,涂刷应均匀。4.4状态调节
试件在涂覆防火涂料后应在符合GB9278中3.1条规定的温度23±2℃C，相对湿度（50±5）%的条件下调节至质量恒定（相隔24h前后两次称量的质量变化不大于0.5%）。5试验程序
5.1试验装置的校准
试验前，应先用标准板将试验装置加以校准。校准时规定，石棉标准板的火焰传播比值为“0”，橡树木标准板的火焰传播比值为\100\。5.1.1开启燃气阀，点燃燃料气，调整燃气供给量。当燃气为液化石油气时，供给量约为860mL/min[相当于(90土2)kJ/min]。吸人空气量应调至火焰内部发蓝，从试件背温测试点测得的中部焰温达到900土20℃为宜。保持系统的工作状态，关闭燃气开关阀。5.1.2将按4.4条处理过的石棉标准板光滑一面向下，置于试件支架内；盖上绝热盖板。5.1.3开启已调整好的喷灯燃气阀，点燃燃料气的同时启动记时仪，观察喷灯火焰沿试件底侧面扩展情况，每隔15s记录火焰前沿达到的距离长度值，直至4min，关闭燃气开关阀，依次取下盖板和试件。
5.1.4取相邻3个最大火焰传播读数的平均值为石棉试板的火焰传播值（cm）。石棉标准板至少应有两个试板的重复测试数据，两个试板的火焰传播值的平均值即为石棉标准板的火焰传播值La（cm）。
5.1.5将按4.4条处理过的橡树木标准板依照石棉标准板相同的操作程序进行试验，测试橡树木试板的火焰传播值，以5个试板的重复测试数据的平均值为橡树木标准板的火焰传播值Lr(cm）。
5.1.6隧道炉的校正常数由式(1)计算：100
L,- La
式中K——隧道炉的校正常数(cm-1);L，—橡树木标准板的火焰传播值（cm);La石棉标推板的火焰传播值(cm)。5.2涂覆试件火焰传播值的测定bzxZ.net
5.2.1将按4.4条处理过的涂覆试件安置在隧道炉试件支架内，涂覆面向下，依照石棉标准板火焰传播值测定相同的操作程序进行燃烧试验，测得涂覆试板的火焰传播值Ls（cm）。5.2.2每一防火涂料样品应至少有5个试件的重复测试数据。6火焰传播比值的计算
6.1试板的火焰传播比值由式(2)计算：FSR=K(L La)
式中 FSR--试板的火焰传播比值;(2)

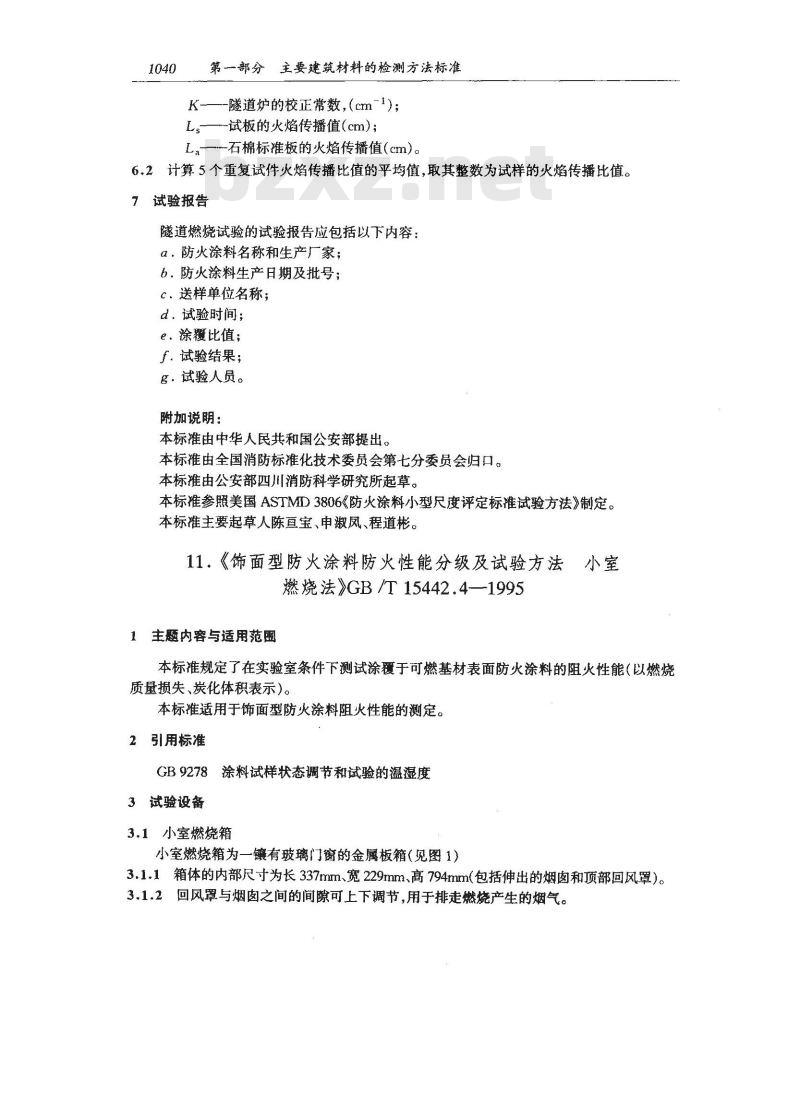

第一部分主要建筑材料的检测方法标准K-—-隧道炉的校正常数，（cm-1);Ls——试板的火焰传播值(cm)；La—-石棉标准板的火焰传播值(cm)。6.2计算5个重复试件火焰传播比值的平均值，取其整数为试样的火焰传播比值。7试验报告
隧道燃烧试验的试验报告应包括以下内容：a，防火涂料名称和生产厂家；
b．防火涂料生产日期及批号；
C.送样单位名称；
d．试验时间；
e.涂覆比值；
f.试验结果；
g．试验人员。
附加说明：
本标准由中华人民共和国公安部提出。本标准由全国消防标准化技术委员会第七分委员会归口。本标准由公安部四川消防科学研究所起草。本标准参照美国ASTMD3806《防火涂料小型尺度评定标准试验方法》制定。本标准主要起草人陈亘宝、申淑凤、程道彬。11.《饰面型防火涂料防火性能分级及试验方法小室燃烧法》GB/T 15442.4—1995
1主题内容与适用范围
本标准规定了在实验室条件下测试涂覆于可燃基材表面防火涂料的阻火性能（以燃烧质量损失、炭化体积表示)。
本标准适用于饰面型防火涂料阻火性能的测定。2引用标准
GB9278涂料试样状态调节和试验的温湿度3试验设备
3.1小室燃烧箱
小室燃烧箱为一镶有玻璃门窗的金属板箱（见图1）3.1.1箱体的内部尺寸为长337mm、宽229mm、高794mm包括伸出的烟窗和顶部回风罩）。3.1.2回风罩与烟之间的间隙可上下调节,用于排走燃烧产生的烟气。
