【国家标准(GB)】 塑料 氯乙烯均聚和共聚树脂 振实表观密度的测定

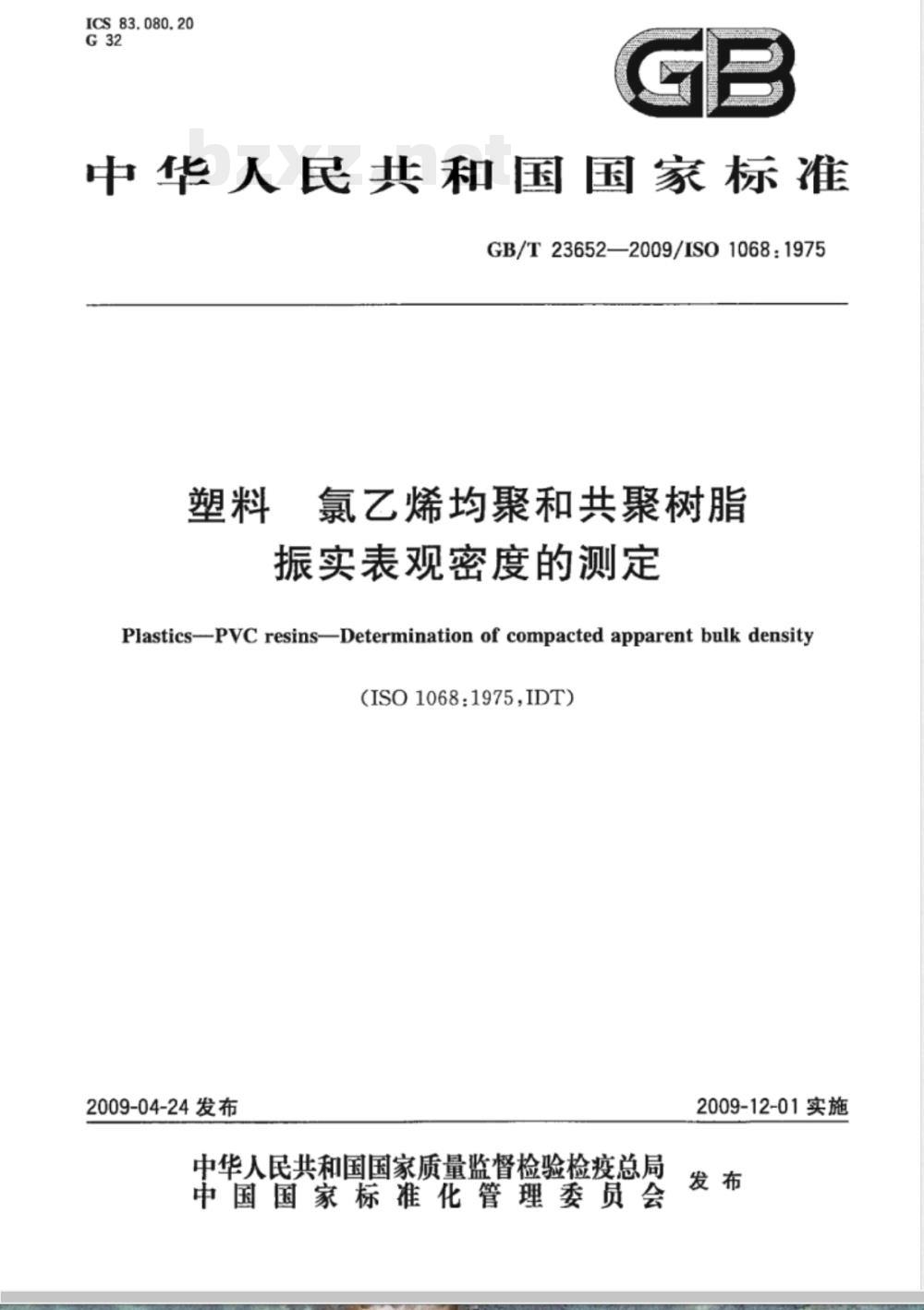

ICS83.080.20
中华人民共和国国家标准
GB/T23652—2009/IS01068：1975塑料
氯乙烯均聚和共聚树脂
振实表观密度的测定
Plastics-PvCresins-Determinationofcompactedapparentbulkdensity（ISO1068：1975,IDT）
2009-04-24发布
中华人民共和国国家质量监督检验检疫总局中国国家标准花管理委员会
2009-12-01实施

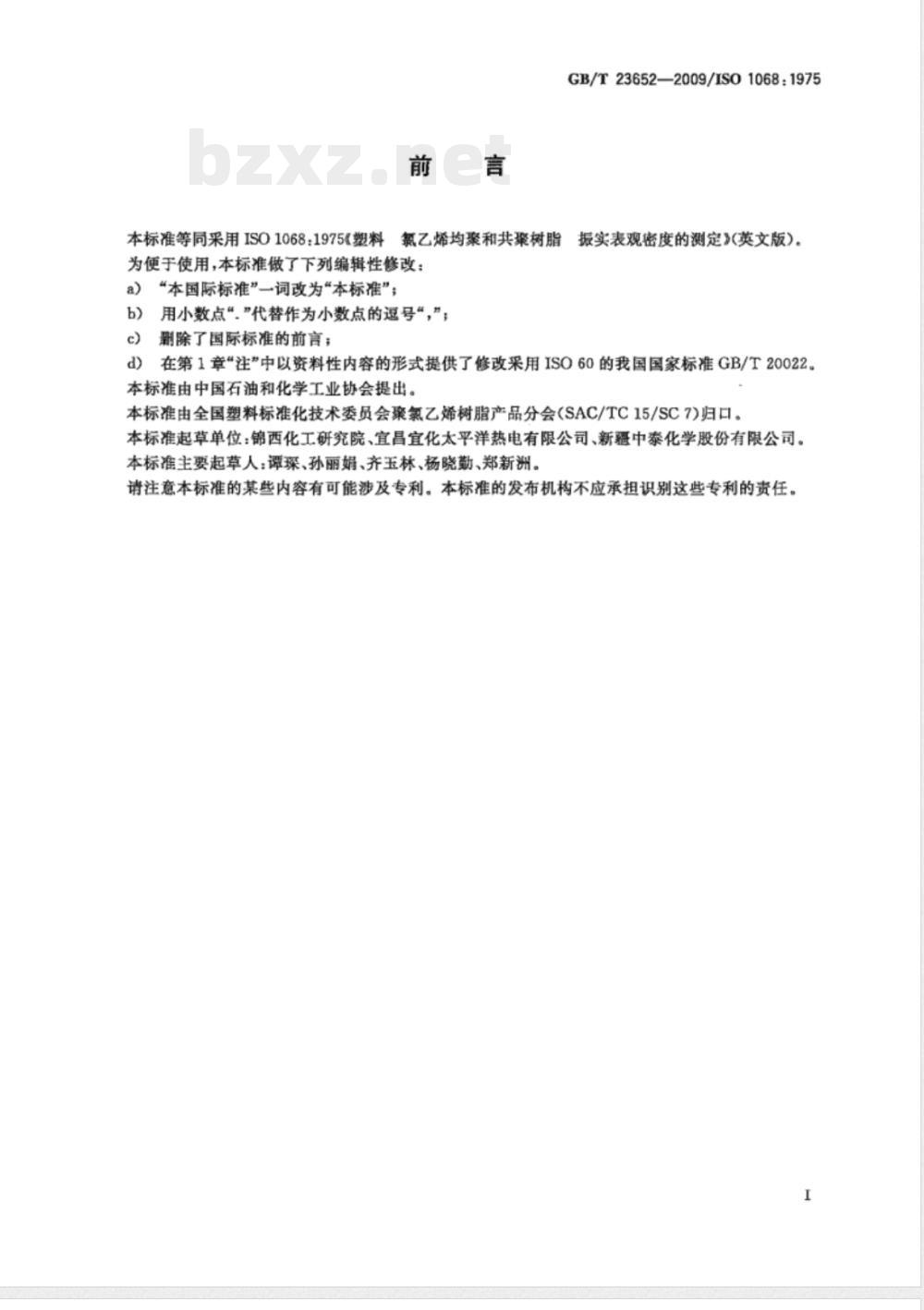

GB/T236522009/IS01068:1975
本标准等同采用IS01068：1975《塑料氯乙烯均聚和共聚树脂
振实表观密度的测定》（英文版）。为便于使用，本标准做了下列编辑性修改：a）“本国际标准”一词改为“本标准”；b）用小数点“”代替作为小数点的逗号“，\；删除了国际标准的前言；免费标准下载网bzxz
d）在第1章*注中以资料性内容的形式提供了修改采用ISO60的我国国家标准GB/T20022。本标准由中国石油和化学工业协会提出。本标准由全国塑料标准化技术委员会聚氯乙烯树脂产品分会(SAC/TC15/SC7)归口。本标准起草单位：锦西化工研究院、宜昌宜化太平洋热电有限公司、新疆中泰化学股份有限公司。本标准主要起草人：谭琛、孙丽娟、齐玉林、杨晓勤、郑新洲。请注意本标准的某些内容有可能涉及专利。本标准的发布机构不应承担识别这些专利的责任。1范围

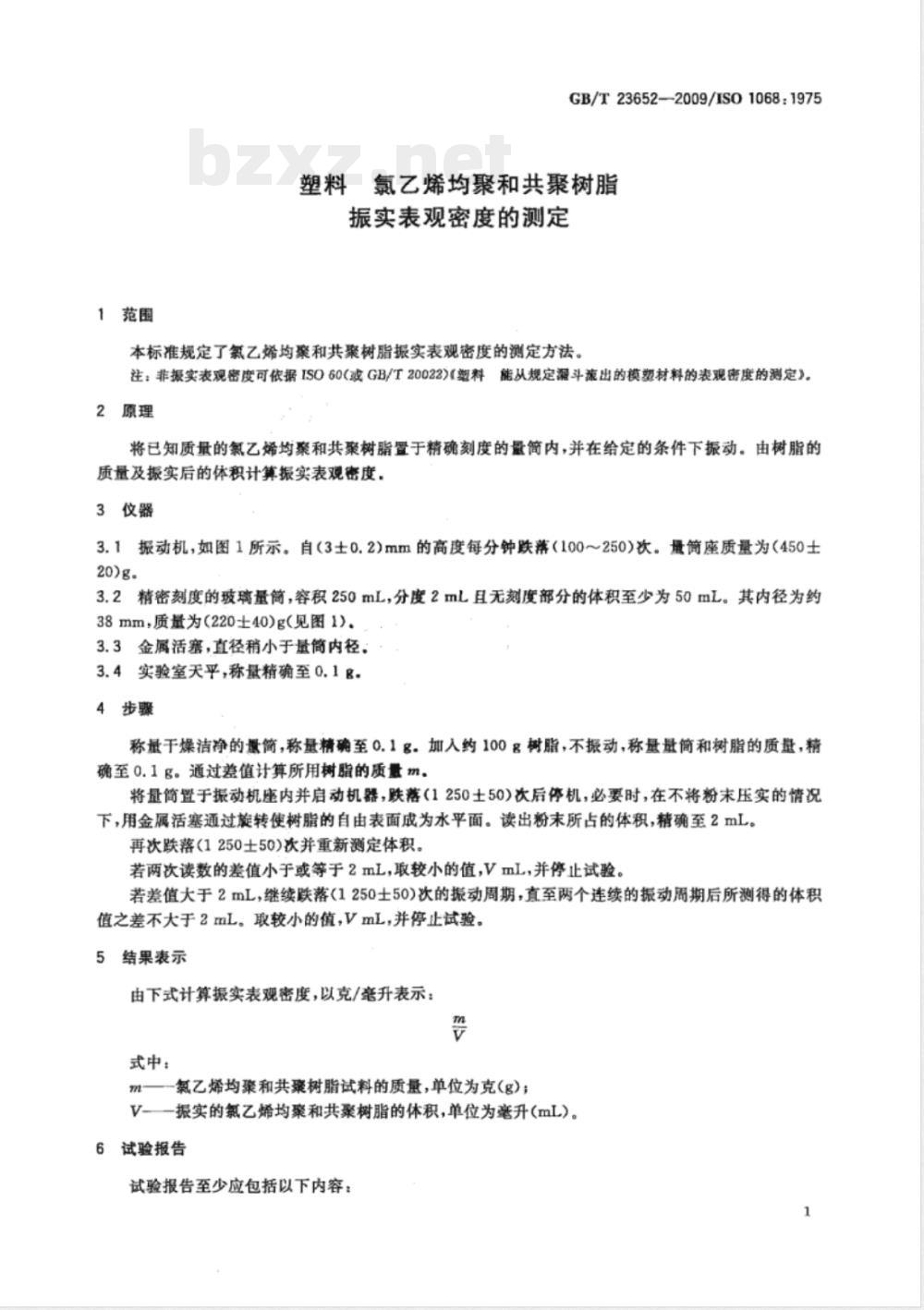

GB/T23652-2009/ISO1068:1975
塑料氯乙烯均聚和共聚树脂
振实表观密度的测定
本标准规定了氯乙烯均案和共聚树脂振实表观密度的测定方法。注：非振实表观密度可依据ISO60(或GB/T20022)《料能从规定漏斗流出的模塑材料的表观密度的测定》。2原理
将已知质量的氯乙烯均案和共聚树脂置于精确刻度的量简内，并在给定的条件下振动。由树脂的质量及振实后的体积计算振实表观密度，3仪器
3.1振动机，如图1所示。自（3士0.2)mm的高度每分钟跌落（100250)次。量筒座质量为（450士20)g。
3.2精密刻度的玻璃量简，容积250mL，分度2mL且无刻度部分的体积至少为50mL。其内径为约38mm，质量为（220土40)g（见图1）.3.3金属活塞，直径稍小于量简内径：3.4实验室天平，称量精确至0.1g.4步骤
称量干燥洁净的量筒，称量精确至0.1g.加入约100g树脂，不振动，称量量筒和树脂的质量，精确至0.1g。通过差值计算所用树脂的质量m。将量简置于振动机座内并启动机器，跌落（1250士50)次后停机，必要时，在不将粉末压实的情况下，用金展活塞通过旋转使树脂的自由表面成为水平面。读出粉末所占的体积，精确至2mL。再次跌落(1250士50)次并重新测定体积。若两次读数的差值小于或等于2mL,取较小的值，VmL，并停止试验。若差值大于2mL，继续跌落（1250士50）次的振动周期，直至两个连续的振动周期后所测得的体积值之差不大于2mL。取较小的值，VmL，并停止试验。5结果表示
由下式计算振实表观密度，以克/毫升表示：式中：
m——氟乙烯均骤和共桑树脂试料的质量，单位为克(g)；V-一振实的氯乙烯均聚和共聚树脂的体积，单位为毫升(mL）。6试验报告
试验报告至少应包括以下内容，1

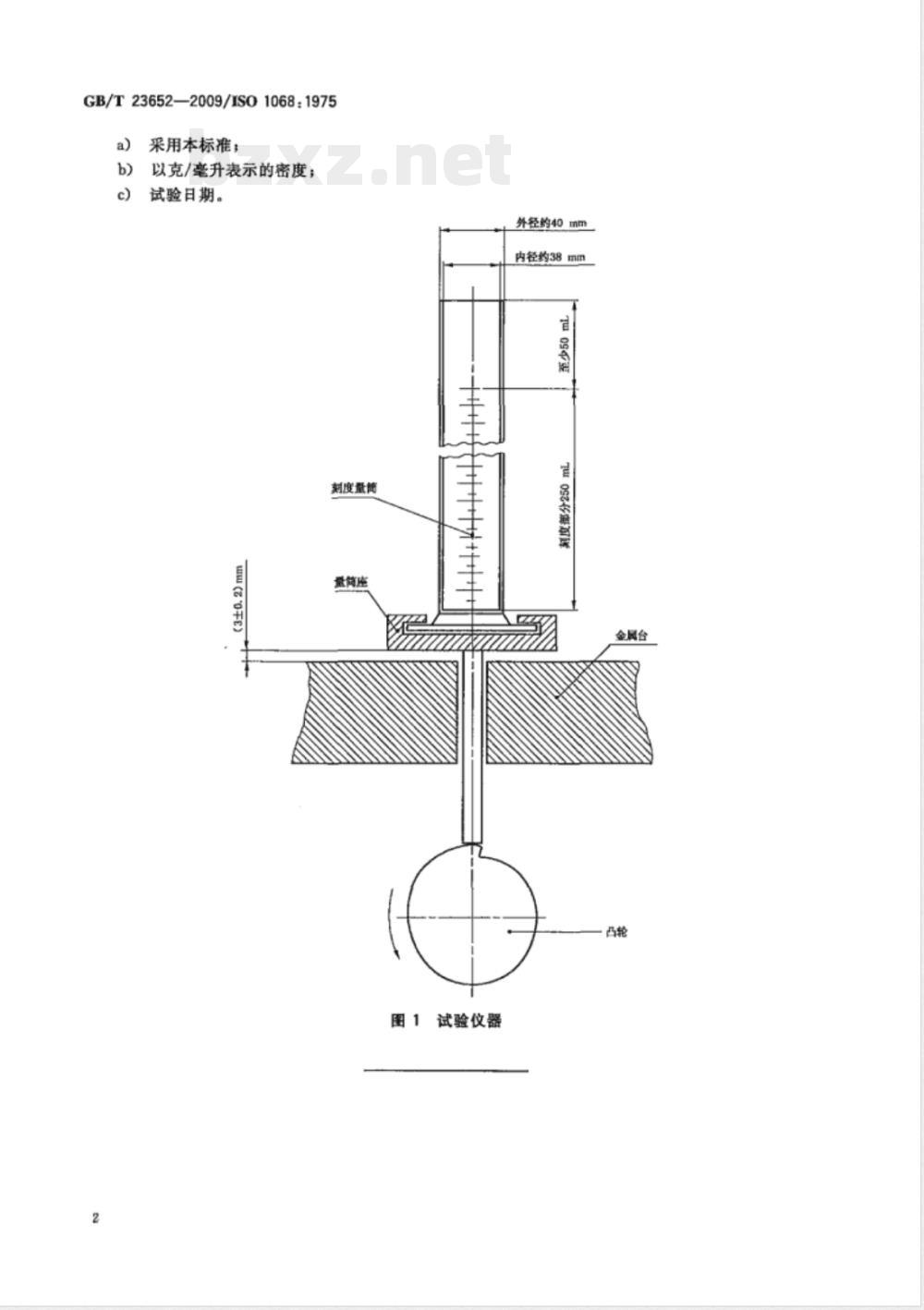

GB/T23652—2009/IS01068:1975a)
采用本标准：
以克/毫升表示的密度；
试验日期。
刻度量简
（20）
量简座
试验仪器
外径约40mm
内径约38mm
金属台
GB/T23652-2009
中华人民共
国家标准
塑料氯乙烯均聚和共聚树脂
振实表观密度的测定
GB/T 23652—2009/ISO1068;1975*
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc,net,cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×1230
印张0.5字数5千字
2009年7月第一版
2009年7月第一次印刷
书号：155066·1-38226
5定价14.00元
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：(010)68533533
890609
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
