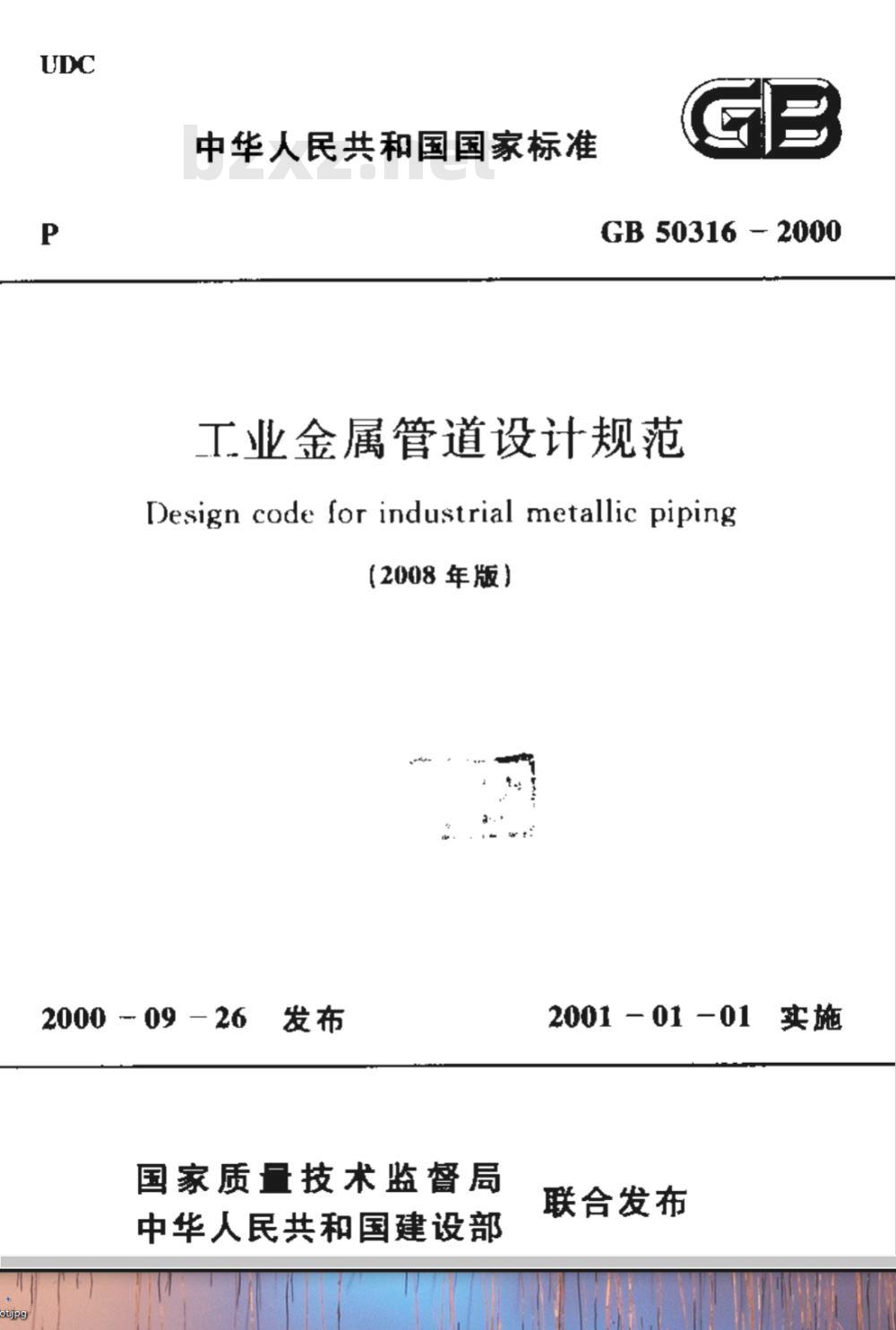

【国家标准(GB)】 工业金属管道设计规范

中华人民共和国国家标准
GB 50316 - 2000
工业金属管道设计规范
Design code for industrial metallic piping(2008年版】
2000 - 09 - 26
国家质量技术监督局
中华人民共和国建设部
2001 -01 -01 实施
联合发布

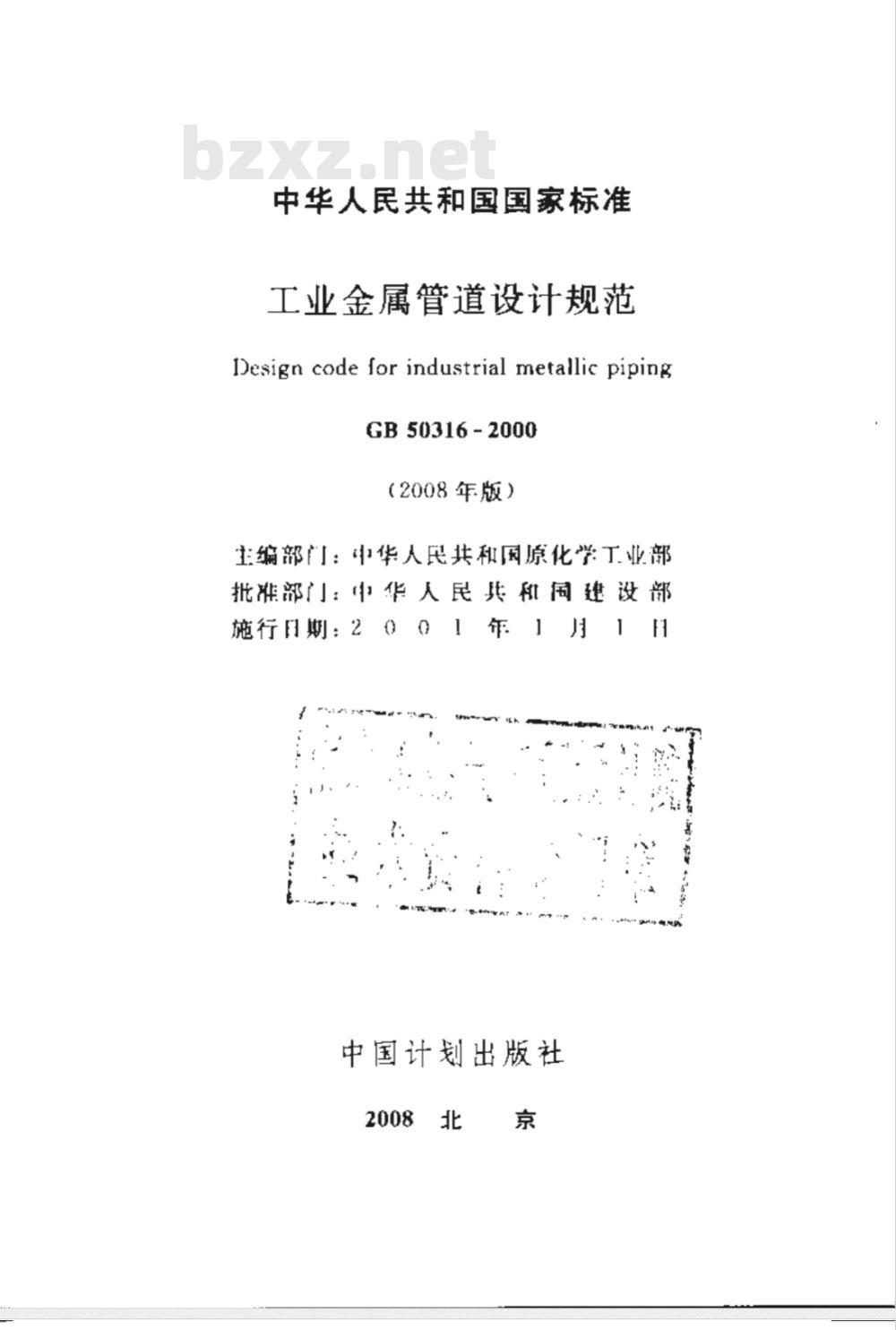

中华人民共和国国家标准
工业金属管道设计规范
Design code for industrial metallic pipingGB 50316-2000
（2008年版）
编部门：山华人民共和国原化学丁业部批准部门：华人民共租国建设部施行日期：2001年1月1H
中国计划出版社

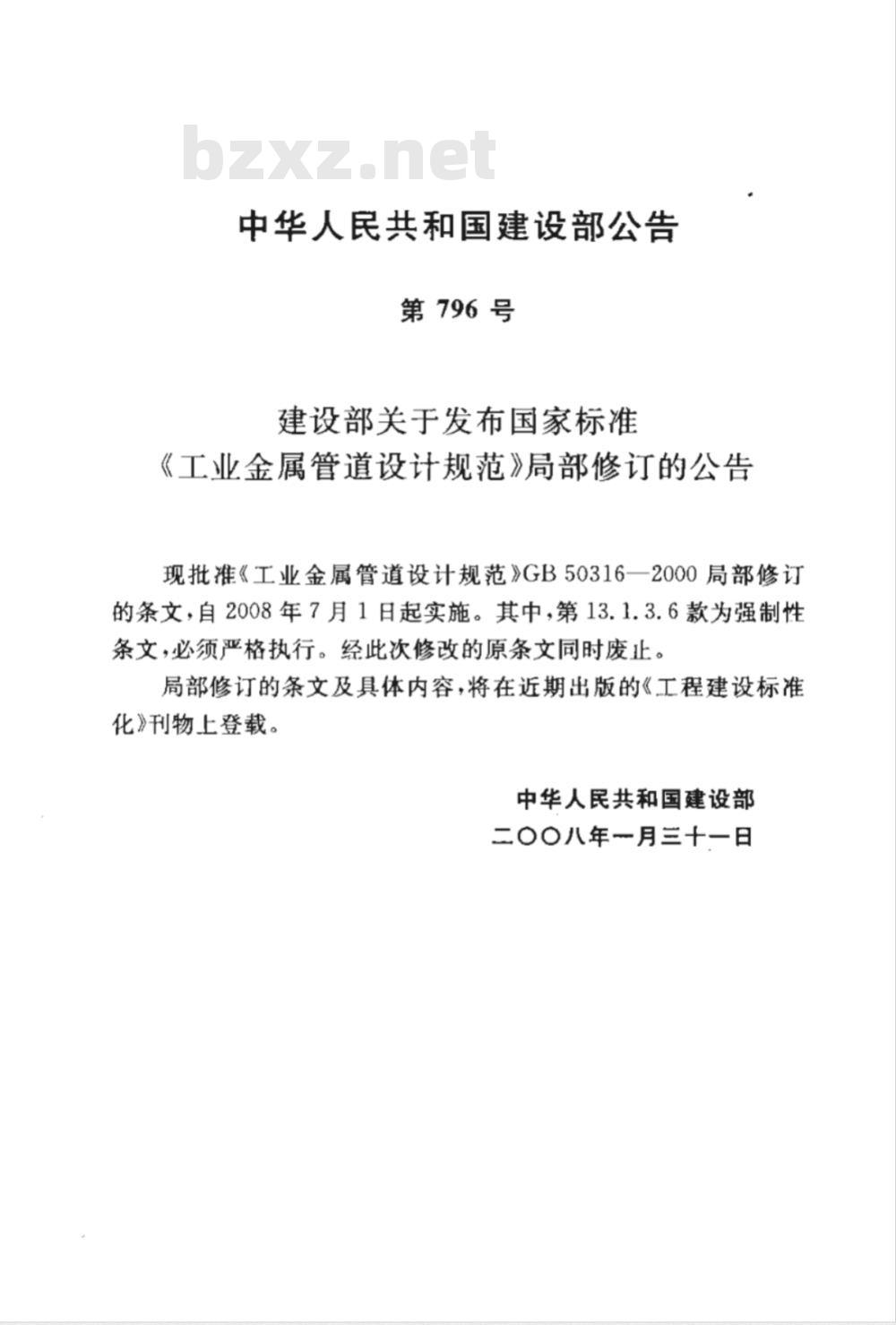

中华人民共和国建设部公告
第796号
建设部关于发布国家标准
《工业金属管道设计规范》局部修订的公告现批准《工业金属管道设计规范》GB50316一2000局部修订的条文，自2008年7月1日起实施。其中，第13.1.3.6款为强制性条文，必须严格执行。经此次修改的原条文同时废止。局部修订的条文及具体内容，将在近期出版的《工程建设标准化》刊物上登载。
中华人民共和国建设部
二〇〇八年月三十一日

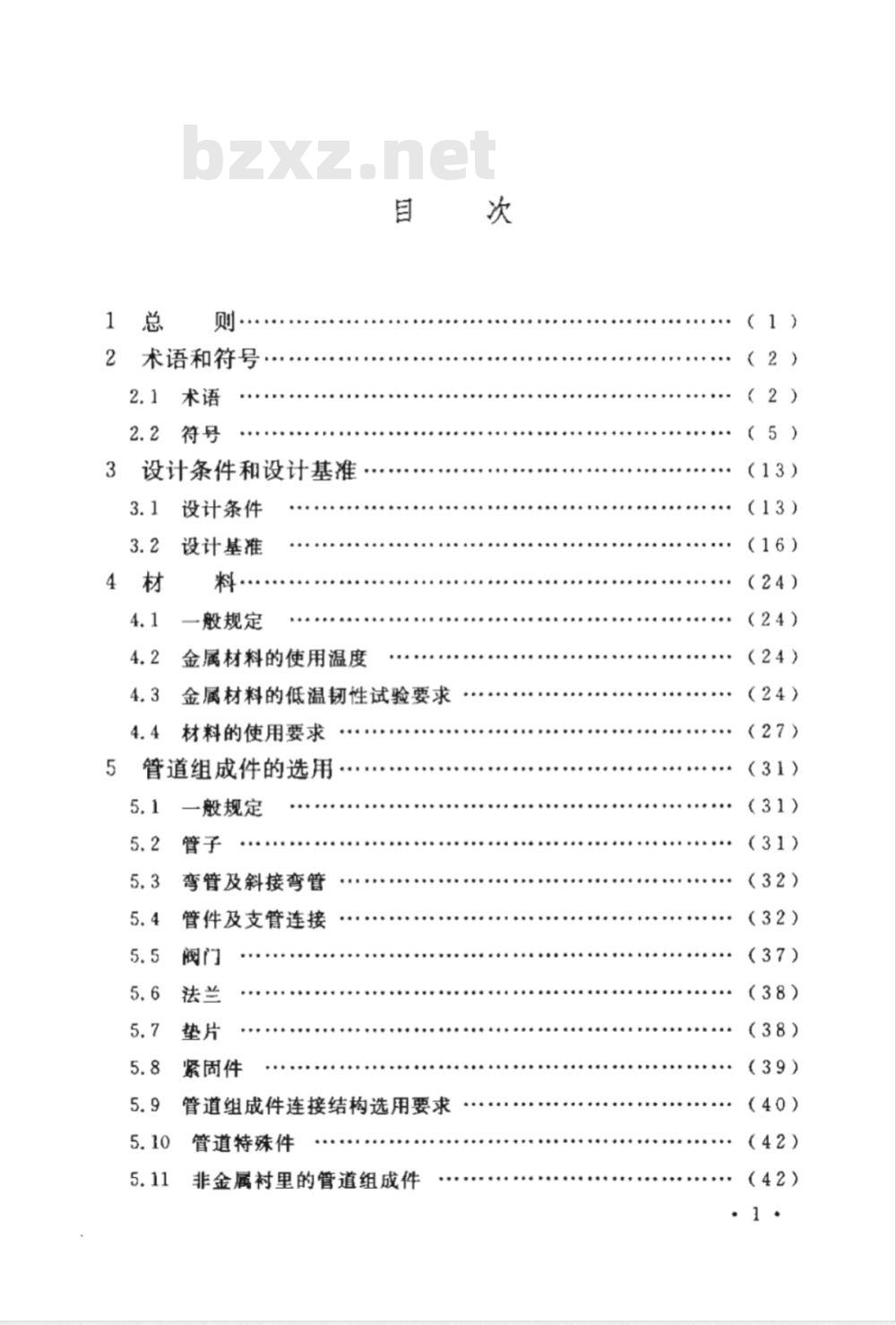

2术语和符号·
设计条件和设计基准
设计条件
设计基准
一般规定
金属材料的使用温度
金属材料的低温韧性试验要求
材料的使用要求
管道组成件的选用…
一般规定
弯管及斜接弯管
管件及支管连接
紧固件
管道组成件连接结构选用要求
管道特殊件
非金属衬里的管道组成件
（5）
（13）
（13）
(16）
（24）
(32）

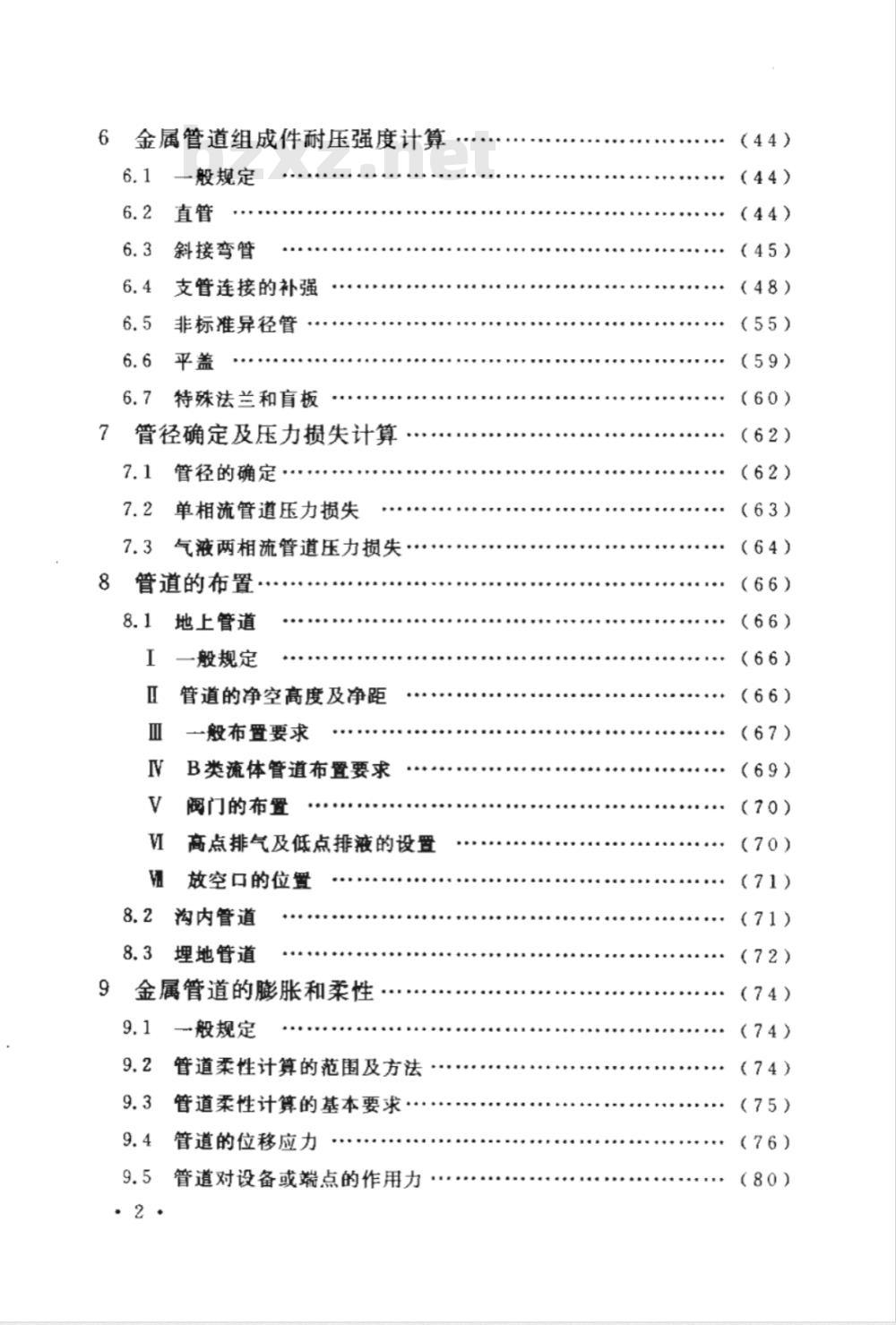

6金属管道组成件耐压强度计算
般规定
斜接弯管
支管连接的补强
非标准异径管
特殊法兰和盲板
管径确定及压力损失计算
管径的确定
单相流管道压力损失
气液两相流管道压力损失·…·.管道的布置·
地上管道
般规定
管道的净空高度及净距
一般布置要求
B类流体管道布置要求
阀门的布置
高点排气及低点排液的设置
放空口的位置
沟内管道
埋地管道
金属管道的膨胀和柔性
一般规定
管道柔性计算的范围及方法
管道柔性计算的基本要求
管道的位移应力
9.5管道对设备或端点的作用力
（45）
(48）
（60）
(63）
（66)
(80）
9.6改善管道柔性的措施
10管道支吊架
般规定
支吊架的设置及最大间距
支吊架荷载
材料和许用应力·
支吊架结构设计及选用
设计对组成件制造、管道施工及检验的要求11
般规定
金属的焊接
金属的热处理
其他要求
隔热、隔声、消声及防腐
隔声和消声
防腐及涂漆
输送A1类和A2类流体管道的补充规定13.1
A1类流体管道的补充规定·
A2类流体管道的补充规定·
管道系统的安全规定
附录A
般规定
超压保护
盲板·
其他要求
金属管道材料的许用应力
（89）
（91）
（95）
（95）
附录 B
附录C
附录D
附录E
附录F
附录G
附录H
附录K
附录L
金属材料物理性质
非金属衬里材料的使用温度范围钢管及钢制管件厚度的规定
柔性系数和应力增大系数
室外地下管道与铁路、道路及建筑物间的距离管道热处理的规定
管道的焊接结构
管道的无损检测
本规范用词说明
用于奥氏体不锈钢的隔热材料产品的试验规定..附加说明
附：条文说明
(153）
1总则
1.0.1为了提高工业金属管道工程的设计水平，保证设计质量，制定本规范。
1.0.2本规范适用于公称压力小于或等于42MPa的.T业金属管道及非金属衬里的工业金属管道的设计。1.0.3本规范不适用于下列管道的设计：1.0.3.1
制造厂成套设计的设备或机器所属的管道；电力行业的管道；
长输管道；
矿并的管道；
采暖通风与空气调节的管道及非圆形截面的管道；地下或室内给排水及消防给水管道；泡沫、二氧化碳及其他灭火系统的管道：城镇公用管道。
除另有注明外，本规范所述的压力均应为表压。工业金属管道设计，除应执行本规范外，尚应符合国家现行有关标准的规定。
2　术语和符号　
2.1术语
2.1.1Al类流体categoryA1fluid在本规范内系指剧毒流体，在输送过程中如有极少量的流体泄漏到环境中，被人吸人或与人体接触时，能造成严重中毒，脱离接触后，不能治愈。相当于现行国家标准《职业性接触毒物危害程度分级》GB5044中I级（极度危害）的毒物。2.1.2A2类流体category A2 fluid在本规范内系指有毒流体，接触此类流体后，会有不同程度的中毒，脱离接触后可治愈。相当于《职业性接触毒物危害程度分级》GB5044中Ⅱ级及以下（高度、中度、轻度危害）的毒物。2.1.3 B类流体category B fluid在本规范内系指这些流体在环境或操作条件下是一种气体或可闪蒸产生气体的液体，这些流体能点燃并在空气中连续燃烧，2.1.4 D类流体category D fluid指不可燃、无毒、设计压力小于或等于1.0MPa和设计温度高于一20～186℃之间的流体。
2.1.5C类流体categoryCfluid
系指不包括D类流体的不可燃、无毒的流体。2.1.6管道piping
由管道组成件、管道支吊架等组成，用以输送、分配、混合、分离、排放、计量或控制流体流动。2.1.7管道系统pipingsystem
简称管系，按流体与设计条件划分的多根管道连接成的一组管道。
2，1.8管道组成件pipingcomponents用于连接或装配成管道的元件，包括管子、管件、法兰、垫片、紧固件、阀门以及管道特殊件等。2.1.9管道特殊件pipingspecialties指非普通标准组成件，系按工程设计条件特殊制造的管道组成件，包括：膨胀节、补偿器、特殊阀门、爆破片、阻火器、过滤器、挠性接头及软管等。
2.1.10斜接弯管（弯头）miterbends采用管子或钢板制成的焊接弯管（弯头），具有与管子纵轴线不相垂直的斜接焊缝的管段拼接而成。2.1.11支管连接branchconnections从主管引出支管的结构，包括整体加强的管件及带加强或不带加强的焊接结构的支算连接。
2.1.12突面raised face
为法兰密封面的一种形式，突起的平密封面在螺栓孔的内侧，代号为RF。
2.1.13满平面fullface
也称全平面，为法兰密封面的一种形式，在法兰外径以内均为平密封面，代号为FF。
2.1.14集液包liquid collecting pocket(drip leg）在气体或蒸汽管道的低点设置收集冷凝液的袋形装置。2.1.15管道支吊架pipesupportsandhangers用于支承管道或约束管道位移的各种结构的总称，但不包括土建的结构。
2.1.16固定支架anchors
可使管系在支承点处不产生任何线位移和角位移，并可承受管道各方向的各种荷载的支架。
2.1.17滑动支架slidingsupports有滑动支承面的支架，可约束管道垂直向下方向的位移，不限3.
制管道热胀或冷缩时的水平位移，承受包括自重在内的垂直方向的荷载。
2.1.18刚性吊架rigid hangers免费标准bzxz.net
带有铰接吊杆的管架结构，可约束管道垂直向下方向的位移，不限制管道热胀或冷缩时的水平位移，承受包括自重在内的垂直方向的荷载。
2.1.19导向架guides
可阻止因力矩和扭矩所产生旋转的支架，可对一个或一个以上方向进行导向，但管道可沿给定轴向位移。当用在水平管道时，支架还承受包括自重力在内的垂直方向荷载。通常导向架的结构兼有对某轴向或二个轴向限位的作用。2.1.20限位架restraints
可限制管道在某点处指定方向的位移（可以是一个或一个以上方向线位移或角位移）的支架。规定位移值的限位架，称为定值限位架。
2.1.21减振装置vibratingeliminators可控制管系高频低幅振动或低频高幅晃动的装置，不限制管系热胀冷缩。
2.1.22阻尼装置snubbers(dampers）可控制管道瞬时冲击荷载或管系高速振动位移的装置，不限制管系热胀冷缩。
2.1.23剧烈循环条件severecycliccondition指管道计算的最大位移应力范围E超过0.8倍许用的位移应力范围（即0.8[]A）和当量循环数N大于7000或由设计确定的产生相等效果的条件。
2.1.24应力增大系数stress intensification factor受弯矩的作用，在非直管的组成件中，产生疲劳损坏的最大弯曲应力与承受相同弯矩、相同直径及厚度的直管产生疲劳损坏的最大弯曲应力的比值，称为应力增大系数。因弯矩与管道组成件所在.4.
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
