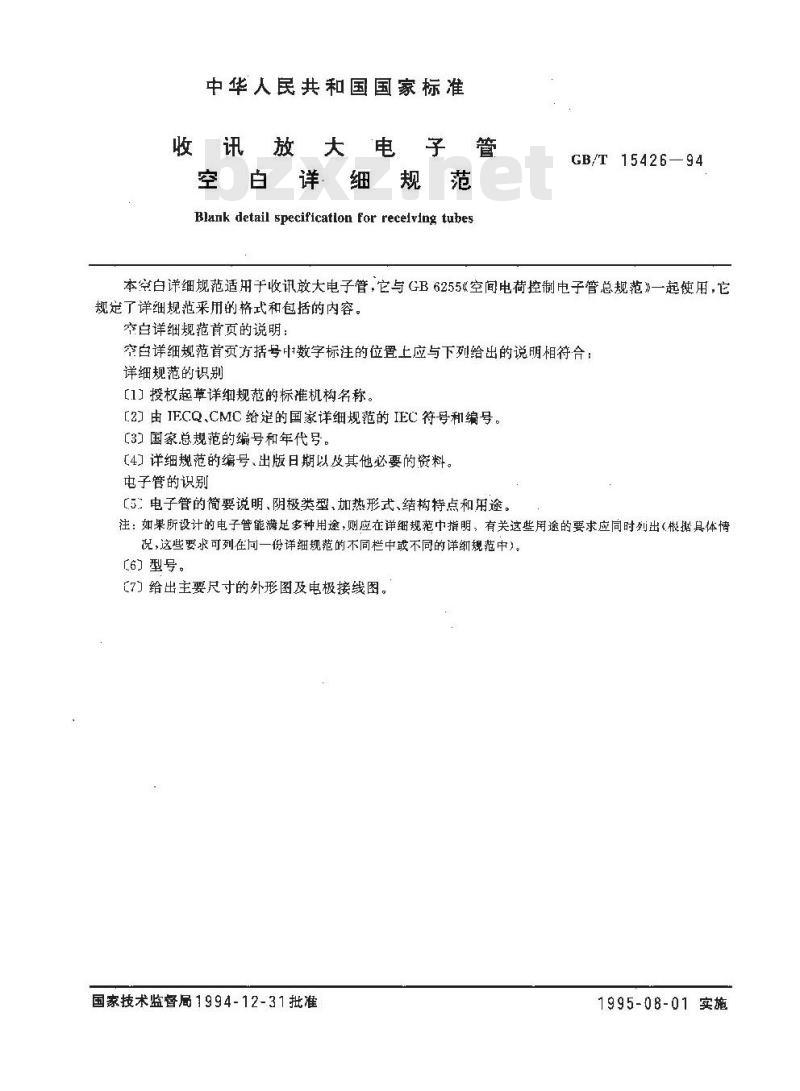

【国家标准(GB)】 收讯放大电子管 空白详细规范

中华人民共和国国家标准
收讯放大电子管
空白详细规范
Blank detail specification for receiving tubesGB/T 15426—94
本空白详细规范适用于收讯放大电子管，它与GB6255《空间电荷控制电子管总规范》一起使用，它规定了详细规范采用的格式和包括的内容。空白详细规范首页的说明：
空白详细规范首页方括号中数字标注的位置上应与下列给出的说明相符合：详细规范的识别
[1]授权起草详细规范的标准机构名称。[2】由IFECQ.CMC给的国家详细规范的IEC符号和编号。[3】国家总规范的编号和年代号。【4]详细规范的编号、出版日期以及其他必要的资料。电子管的识别
【5电子管的简要说明、阴极类型、加热形式、结构持点和用途注：如果所设计的电子管能满足多种用途，则应在详细规范中指明，有关这些用途的要求应同时列出（根据具体情况，这些要求可列在同一份详细规范的不同栏中或不同的详细规范中)。[6】型号。
【7】给出主要尺寸的外形图及电极接线图。国家技术监督局1994-12-31批准1995-08-01 实施

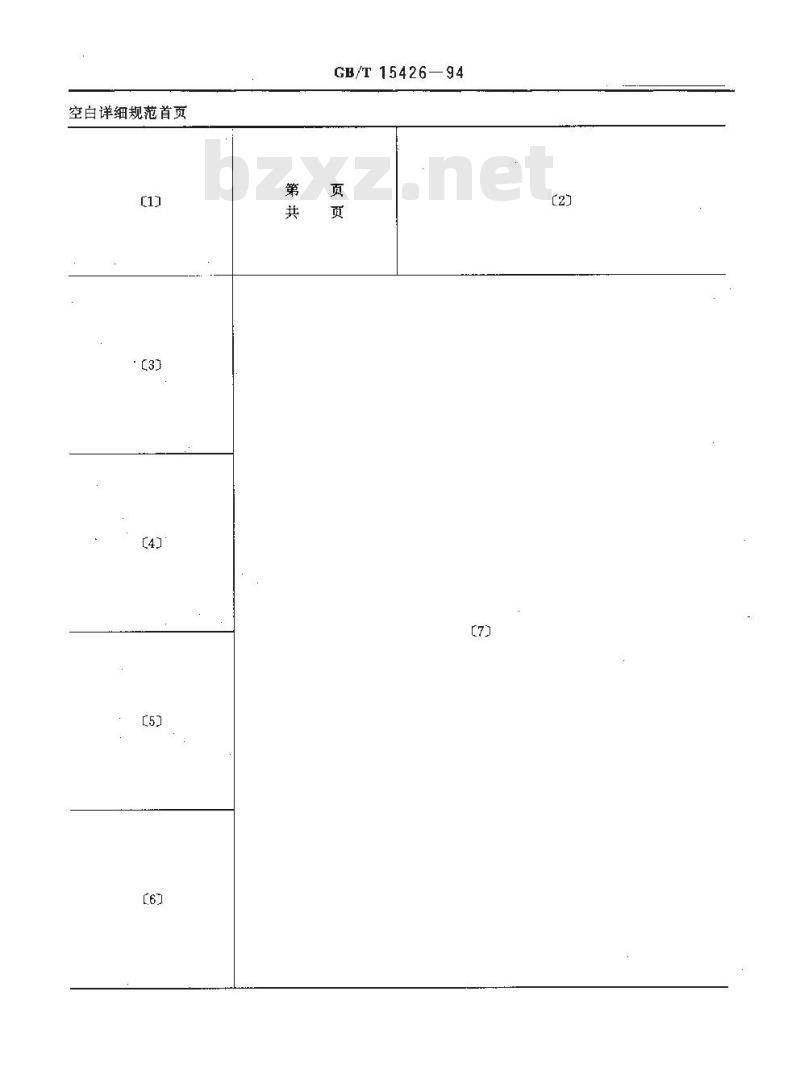

空白详细规范首页
GB/T 15426—94

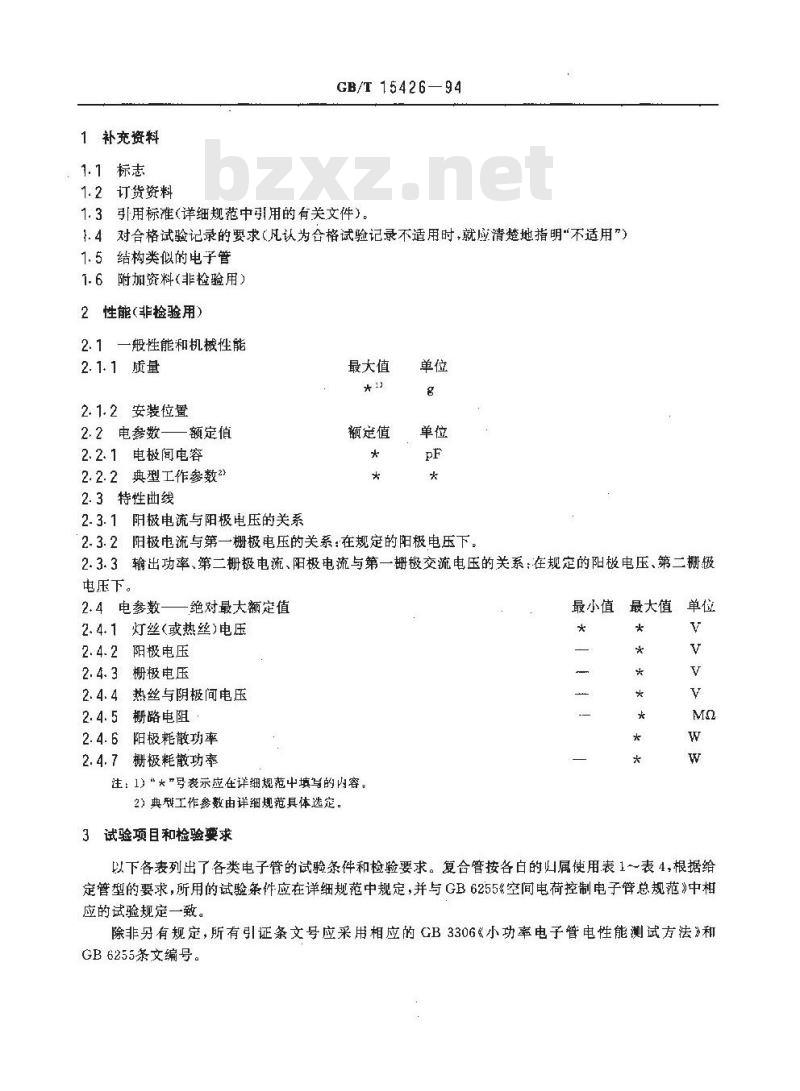

1补充资料
：1.1标志
1.2订货资料
GB/T 1542694
1.3引用标推（详细规范中引用的有关文件)。1.4对合格试验记录的要求（凡认为合格试验记录不适用时，就应清楚地指明“不适用\）1.5结构类似的电子管
1.6附加资料(非检验用）
2性能（非检验用）
2.1一般性能和机械性能
2.1.1质量
2.1.2安装位置
2.2电参数
—额定值
2.2.1电极间电容
2.2.2典型工作参数2
2.3特性曲线
2.3.1阳极电流与阳极电压的关系最大值
额定值
2.3.2阳极电流与第一栅极电压的关系：在规定的阳极电压下2.3.3输出功率、第二栅极电流、阳极电流与第一栅极交流电压的关系：在规定的阳极电压、第二栅极电压下。
2.4电参数
——绝对最大额定值
2.4.1灯丝(或热丝)电压
2.4.2阳极电压
2.4.3栅极电压
2.4.4热丝与阴极间电压
2.4.5栅路电阻
2.4.6阳极耗散功率
2.4.7栅极耗散功率
注：1）“★”表示应在详细规范中填写的内容。2）典型工作参数由详细规范具体选定。3试验项目和检验要求
最小值
最大值
以下各表列出了各类电子管的试验条件和检验要求。复合管按各白的归属使用表1～表4，根据给定管型的要求，所用的试验条件应在详细规范中规定，并与GB6255空间电荷控制电子管总规范》中相应的试验规定一致。
除非另有规定，所有引证条文号应采用相应的CB3306《小功率电子管电性能测试方法》和GB6255条文编号。
所有的试验为非破坏性的(ND)。检验或试验
外观检验
短断路试验
灯丝或热丝电
阳极电流或整流电流
热丝与阴极间漏电流
阳极反向电压峰值(如适用）
检验或试验
外观检验
短断路试验
灯丝或热丝电流
阳极电流
第一栅极反向电流
热丝与阴极间漏电流
非对称性放人(如适用）
GB/T 15426—94

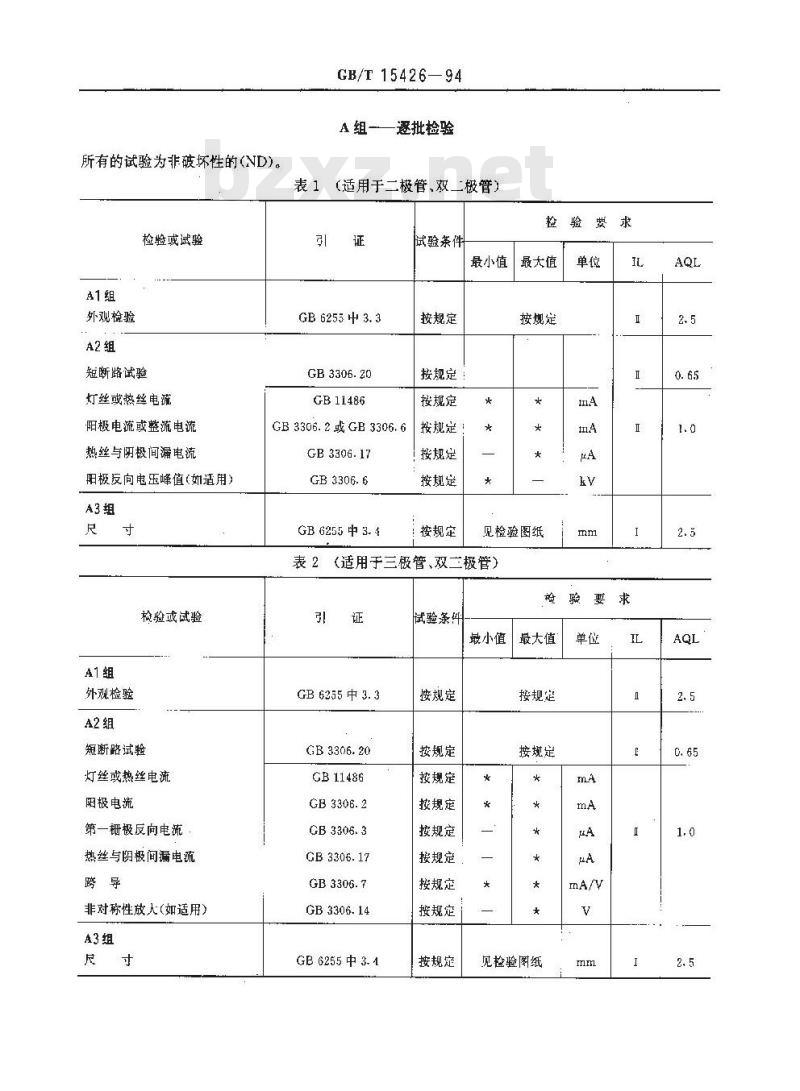

A组——逐批检验
表 1 (适用于二极管、双二极管)引证
GB 6255 中 3. 3
GB3306.20
GB11486
GB3306.2或GB3306.6
GB 3306. 17
GB6255中3.4
试验茶件
最小值
按规定
按规定
按规定
按规定
按规定
按规定
接规定
检验要求
最大值
按规定
见检验图纸
表2（适用于三极管、双三极管）证
GB 6255 中 3. 3
GB3306.20
GB11486
GB 3306. 2
GB 3306.17
GB 3306.7
GB 3306-14
GB 6255 中 3. 1
试验涤件
接规定
按规定
按规定
按规定
接规定
按规定
按规定
按规定
按规定
敏小值
检验要求
最大值
按规定
接规定
见检验图纸
外观检验
拾验或试验
短断路斌验
灯丝或热丝电流
阳极电流
第二栅极电流
第--栅极反向电流
热丝与阴极间漏电流
跨导(如适用)
输出功率(如适用）
第三榭极跨导(如适用)
检验或试验
外观检验
·短断路试验
灯丝或热丝电流
附极电流
第一栅极及第四栅极电流
热丝与阴极间瀚电流
变颖跨导
振荡跨导
GB/T 1542694

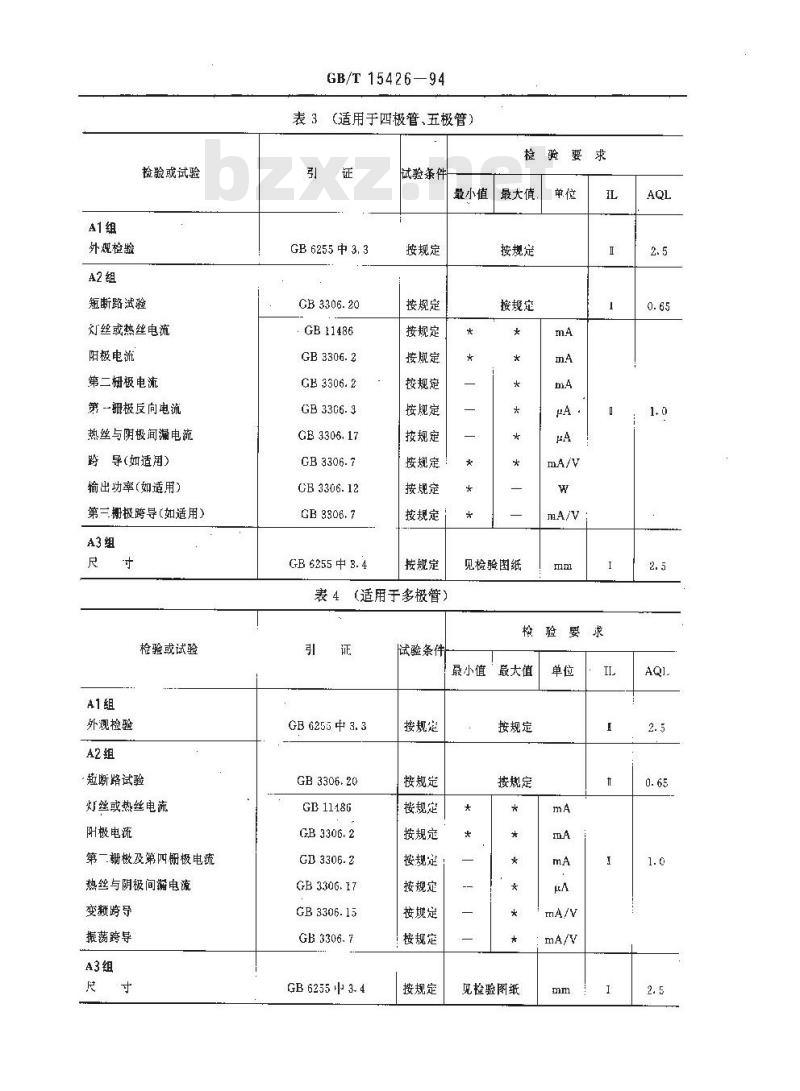

表3（适用于四极管、五极管）
GB 6255 中 3. 3
CB3306.20
GB11486
GB 3306. 17
CB3306.12
GB 3306. 7
GB 6255 中 3. 4
试验条件
最小值
按规定
按规定
按规定
接舰定
按规定
按舰定
按规定
按规定
按规定
按规定
按规定
表4（适用于多极管）
试验条件
最大值，
按规定
按规定
见检验图纸
检验要求
最小值最大值
GB 6255中 3. 3
GB3306.20
GB11186
GB 3306.2
GB3306.17
GB3306.15
GB 6255 3- 4下载标准就来标准下载网
接规定
按规定
按规定
按规定
按规定
按规定
按规定
按规定
按规定
按规定
按规定
见检验图纸
捡验或试验
电极间电容
内阻(如适用）
非线性失真系数（如适用）
放大系数(如适用）
恒定湿热试验
低温试验
高温试验（如适用）
玻离封接强度试验
振动试验
引出端强度
管基牢固性试验（如适用）
引出帽串固性试验（如适用）
检验或试验
耐久性试验
灯丝或热丝断续试验
D或ND
GB/T 15426—94
周期检验
试验条件
GB 3306, 16
GB 3306.9
GB 3306. 12
GR 2123. 1
非工作状态
按规定
按规定
按规定
按规定
按规定
按规定
见附录 A中 A1
GB2423.10
GB 2423. 29
按规定
按规定
见附录 A 中 A2
见附录A中A2
:D或ND
最小值
周期或鉴定批准试验
GB6235
GB3307
试验条件
最小值
按规定
按规定
注：①以上A.C.D各组试验中的符号“★“表示在详细规范中填写的内容。②D：破坏性试验。
③ ND:非破坏性试验:
①IL:检查水平。
② AQL:合格质量水平。
③产：试验周期(单位为月)。
(n：样本大小。
③ct合格判定数。
4延期交货
最大值
按规定
按规定
按规定
按规定
接规定
按规定
按规定
按规定
检验要求
最大值
通过质量一致性检验的电子管，库存期超过12个月，交货前必须按A组项目进行复验。20
A1玻璃封接强度试验
GB/T15426-94
附录A
玻璃封接强度及管基或引出帽牢固性试验方法（补充件）
按GB2423.22电工电子产品基本环境试验规程试验N.温度变化试验方法》中试验Na·具有规定转换时间的温度变化试验的有关规定进行试验将电子管放在135℃恒温箱内，保持?30min，然后将电子營放在室温持续1h，循环两次，两次循环结束后，经24h后测量栅极反向电流（整流管为整流电流)其数值应符合详细规范的规定。A2管基或引出帽牢固性试验
将电子管放在温度为40±2℃，相对湿度为90%～95%的潮湿箱内持续48h后取出，在室温下恢复2h，然后在玻壳与管基或引出帽间加上-逐渐增大的扭力矩，扭力矩大小按下述规定：直径在400mm以下的管基为2.26V·m直径在400mm以上的管基（包括400mm）为4.4N·m直径在10mm以下的引出帽为0.196N+m直径在10mm以上的引出帽（包括10mm）为0.39N·m，附加说明：
本规范由中华人民共和国电子工业部提出。本规范由电子工业部标准化研究所归口。本规范由电子工业部标雅化研究所和北京东方电子集团公司负责起草。本规范主要起草人赖婉琼、关崇禹、徐介英、孔繁荣、刘志鑫。
