【国家标准(GB)】 炉用高温电视系统测量方法

UDC 621.183. 4 : 621.397.13

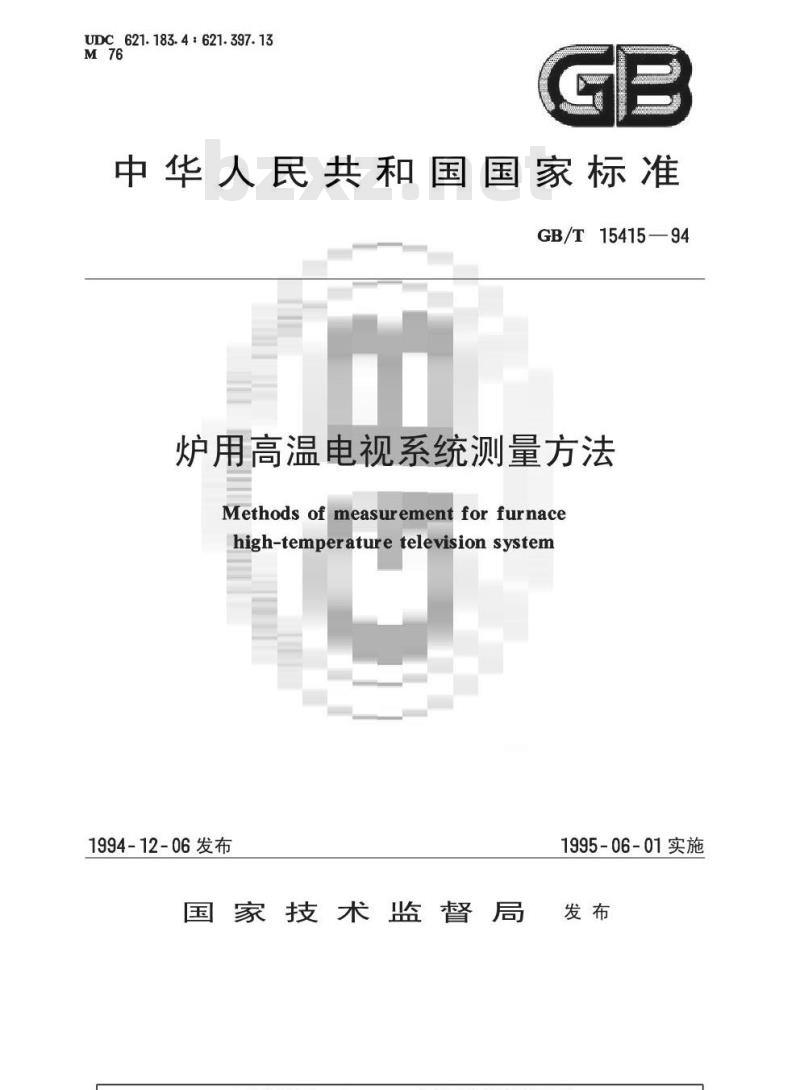

中华人民共和国国家标准
GB/T15415—94
炉用高温电视系统测量方法
Methods ofmeasurement for furnacehigh-temperaturetelevision system1994-12-06发布
国家技术监督局
1995-06-01实施
中华人民共和国国家标准

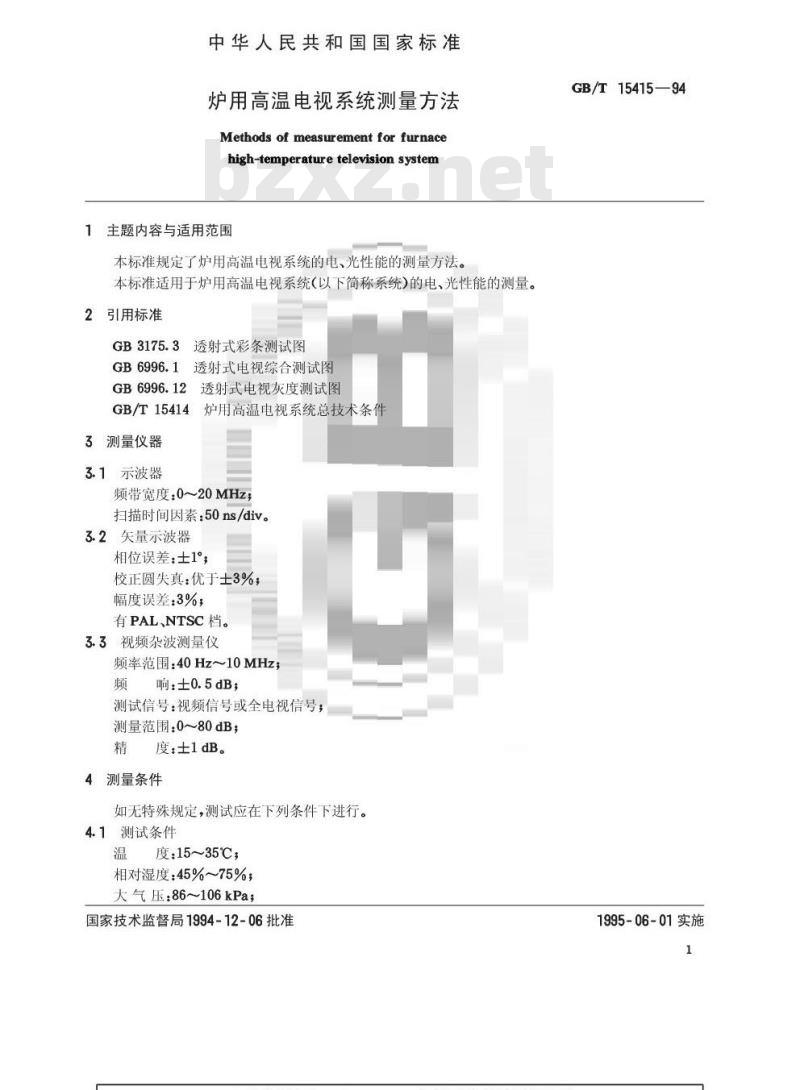

炉用高温电视系统测量方法
Methods of measurement for furnacehigh-temperature televisionsystem1主题内容与适用范围
本标准规定了炉用高温电视系统的电、光性能的测量方法。本标准适用于炉用高温电视系统（以下简称系统）的电、光性能的测量。2引用标准
GB3175.3透射式彩条测试图
GB6996.1透射式电视综合测试图GB6996.12透射式电视灰度测试图GB/T15414
3测量仪器
3.1示波器
炉用高温电视系统总技术条件
频带宽度：0~20MHz
扫描时间因素：50ns/div。
3.2矢量示波器
相位误差：士1°；
校正圆失真：优于士3%
幅度误差：3%；
有PAL、NTSC档。
3.3视频杂波测量仪
频率范围：40Hz~10MHz
响：±0.5dB；
测试信号：视频信号或全电视信号；测量范围：0~80dB；
度：±1dB。
4测量条件
如无特殊规定，测试应在下列条件下进行。4.1测试条件
度：15~35℃，
相对湿度：45%~75%
大气压：86~106kPa；
国家技术监督局1994-12-06批准GB/T15415—94wwW.bzxz.Net
1995-06-01实施
源：220±4.4V，
50±0.5Hz。
4.2仲裁条件
度：20±2℃；
相对湿度：65%；
大气压：100kPa；
源：220±4.4V；
50±0.5Hz。
4.3光源、照度和扫描面积(图形尺寸)GB/T15415—94
4.3.1黑白图像系统采用A型光源，色温为2856K，彩色图像系统采用色温为3200K的卤钨灯。4.3.2测试照度应符合摄像器件产品标准中对靶面照度的规定。4.3.3扫描面积应符合摄像器件产品标准的规定。注：①若测量结果与色温无关时，也可采用其他光源。②摄像器件靶面照度与测试图上的照度的换算公式见附录A（补充件）。4.4测量用的视频电缆总长度为10m4.5监视器输入端的外接负载电阻为75士3.75Q。4.6摄像机各种调节旋钮置于正常工作位置。4.7按产品标准规定的成像面尺寸，调节摄像机与测试图之间的距离，使测试图图像的边框在监视器上满屏。
5测量方法

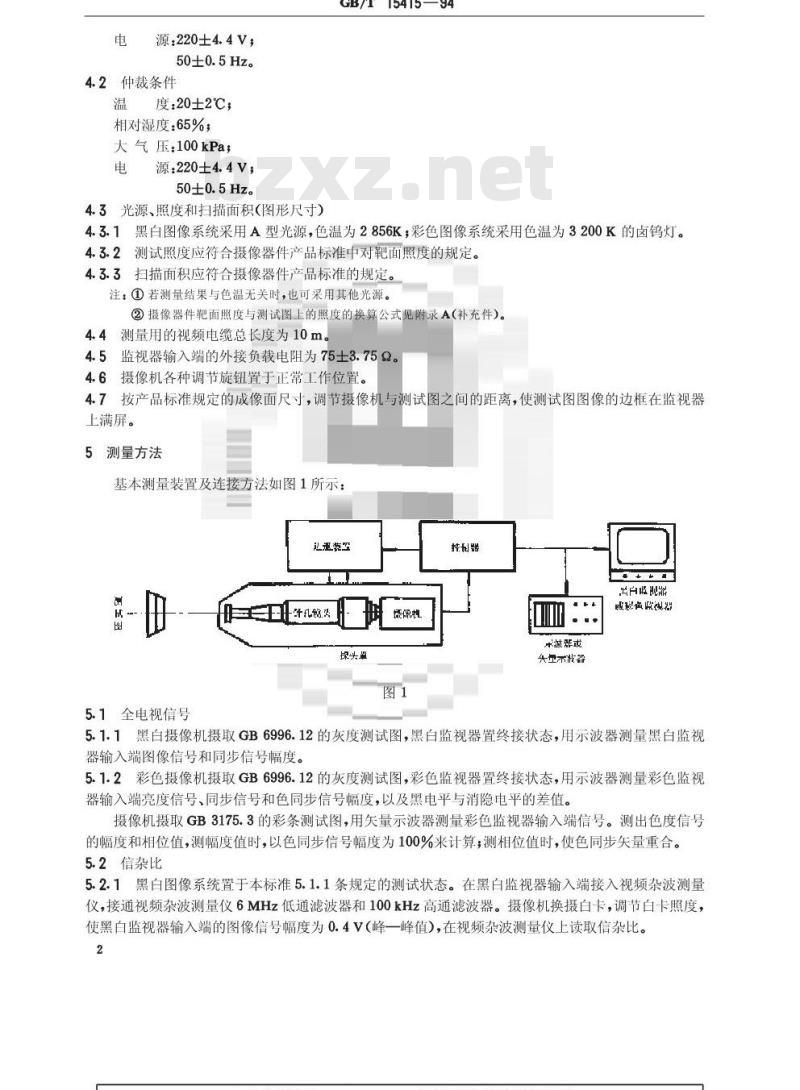

基本测量装置及连接方法如图1所示：通装空
5.1全电视信号
提悦技
拖和器
来越群
实量不放器
5.1.1黑白摄像机摄取GB6996.12的灰度测试图，黑白监视器置终接状态，用示波器测量黑白监视器输入端图像信号和同步信号幅度。5.1.2彩色摄像机摄取GB6996.12的灰度测试图，彩色监视器置终接状态，用示波器测量彩色监视器输入端亮度信号、同步信号和色同步信号幅度，以及黑电平与消隐电平的差值。摄像机摄取GB3175.3的彩条测试图，用失量示波器测量彩色监视器输入端信号。测出色度信号的幅度和相位值，测幅度值时，以色同步信号幅度为100%来计算；测相位值时，使色同步矢量重合。5.2信杂比
5.2.1黑白图像系统置于本标准5.1.1条规定的测试状态。在黑白监视器输入端接入视频杂波测量仪，接通视频杂波测量仪6MHz低通滤波器和100kHz高通滤波器。摄像机换摄白卡，调节白卡照度，使黑白监视器输入端的图像信号幅度为0.4V（峰一峰值)，在视频杂波测量仪上读取信杂比。2
GB/T15415—94

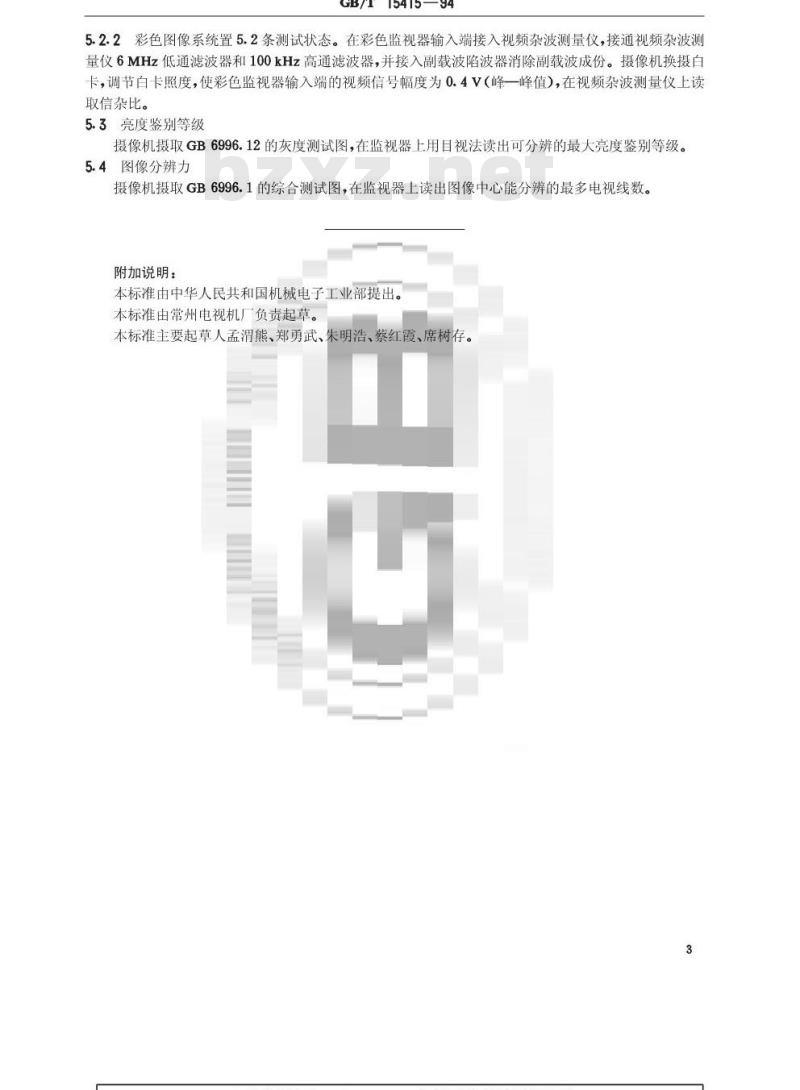

5.2.2彩色图像系统置5.2条测试状态。在彩色监视器输入端接入视频杂波测量仪，接通视频杂波测量仪6MHz低通滤波器和100kHz高通滤波器，并接入副载波陷波器消除副载波成份。摄像机换摄白卡，调节白卡照度，使彩色监视器输入端的视频信号幅度为0.4V（峰一峰值），在视频杂波测量仪上读取信杂比。
5.3亮度鉴别等级
摄像机摄取GB6996.12的灰度测试图，在监视器上用目视法读出可分辨的最大亮度鉴别等级。5.4图像分辨力
摄像机摄取GB6996.1的综合测试图，在监视器上读出图像中心能分辨的最多电视线数。附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由常州电视机厂负责起草。本标准主要起草人孟渭熊、郑勇武、朱明浩、蔡红霞、席树存。3
