【国家标准(GB)】 工程用钢制焊接弯板链和链轮

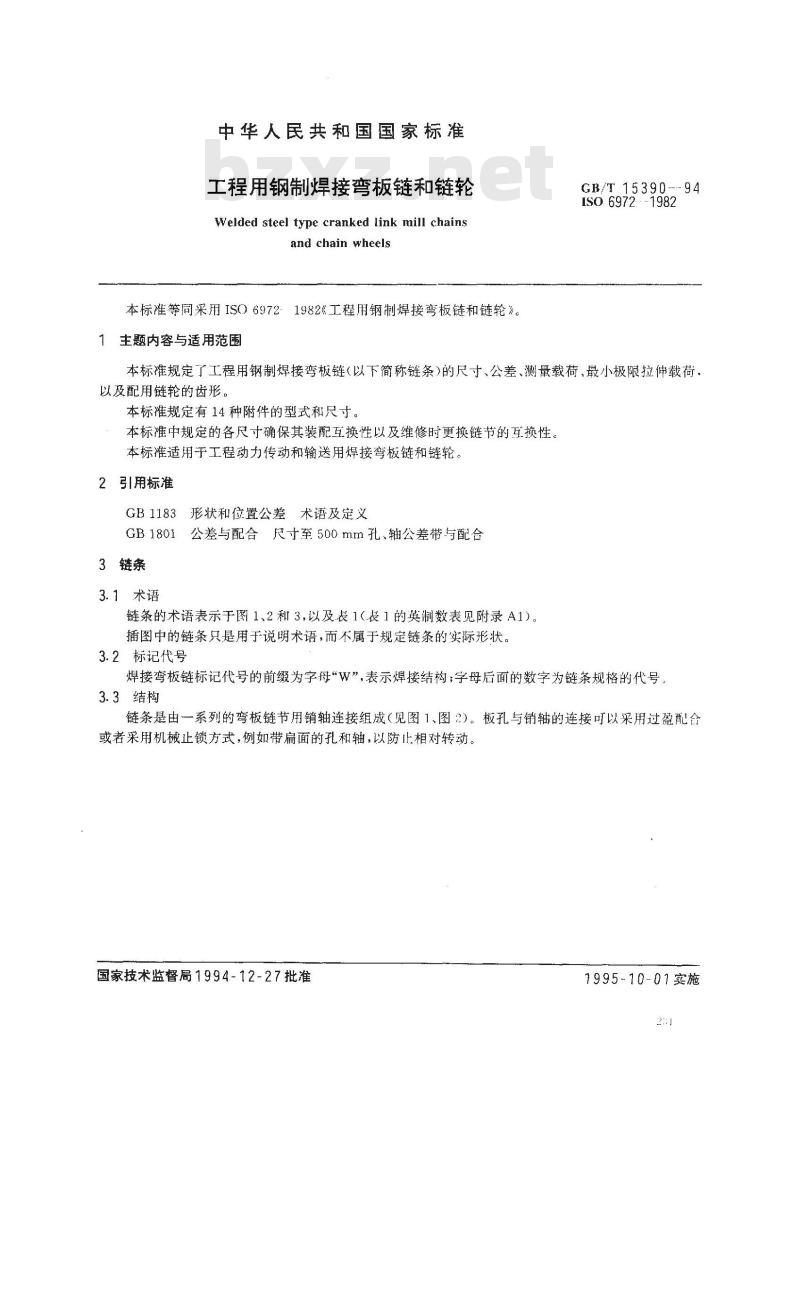

中华人民共和国国家标准
工程用钢制焊接弯板链和链轮
Welded steel type cranked link mill chainsand chain wheels
本标准等同采用ISO6972°1982《工程用钢制焊接弯板链和链轮》。1主题内容与适用范围
GB/T.15390--94
ISO69721982
本标准规定了工程用钢制焊接弯板链（以下简称链条）的尺寸、公差、测量载荷、最小极限拉伸载荷。以及配用链轮的齿形。
本标准规定有14种附件的型式和尺寸本标准中规定的各尺寸确保其装配互换性以及维修时更换链节的互换性。本标准适用于工程动力传动和输送用焊接弯板链和链轮。2引用标准
GB1183形状和位置公差术语及定义GB1801公差与配合尺寸至500mm孔、轴公差带与配合3链条
3.1术语
链条的术语表示于图1、2和3,以及表1（表1的英制数表见附录A1)。插图中的链条只是用于说明术语，而不属于规定链条的实际形状。3.2标记代号
焊接弯板链标记代号的前缀为字母“W”，表示焊接结构；字母后面的数字为链条规格的代号。3.3结构
链条是由一系列的弯板链节用销轴连接组成（见图1、图2)。板孔与销轴的连接可以采用过盈配合或者采用机械止锁方式，例如带扁面的孔和轴，以防止相对转动。国家技术监督局1994-12-27批准1995-10-01实施
3.4尺寸

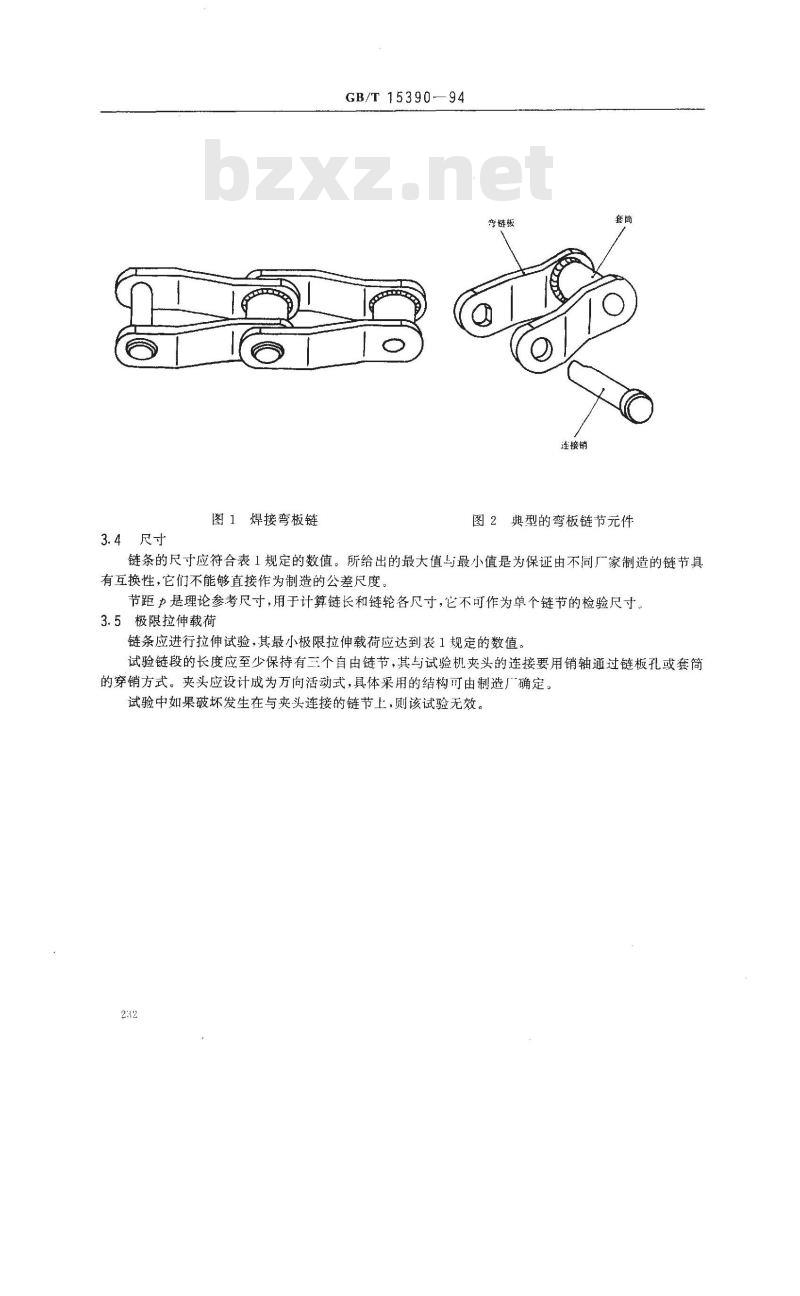

图1焊接弯板链
GB/T15390—94
弯链板
连接销
图2典型的弯板链节元件
链条的尺寸应符合表1规定的数值。所给出的最大值与最小值是为保证由不同厂家制造的链节具有互换性，它们不能够直接作为制造的公差尺度。节距力是理论参考尺寸，用于计算链长和链轮各尺寸，它不可作为单个链节的检验尺寸。3.5极限拉伸载荷
链条应进行拉伸试验，其最小极限拉伸载荷应达到表1规定的数值。试验链段的长度应至少保持有三个自由链节，其与试验机夹头的连接要用销轴通过链板孔或套简的穿销方式。夹头应设计成为万向活动式，具体采用的结构可由制造厂确定。试验中如果破坏发生在与夹头连接的链节上，则该试验无效。232
注：①连接链节的总宽度为：
铆接时：6+66
单侧锁止：b4--b，
双侧锁止：2×b
GB/T 15390--94
谨条节线

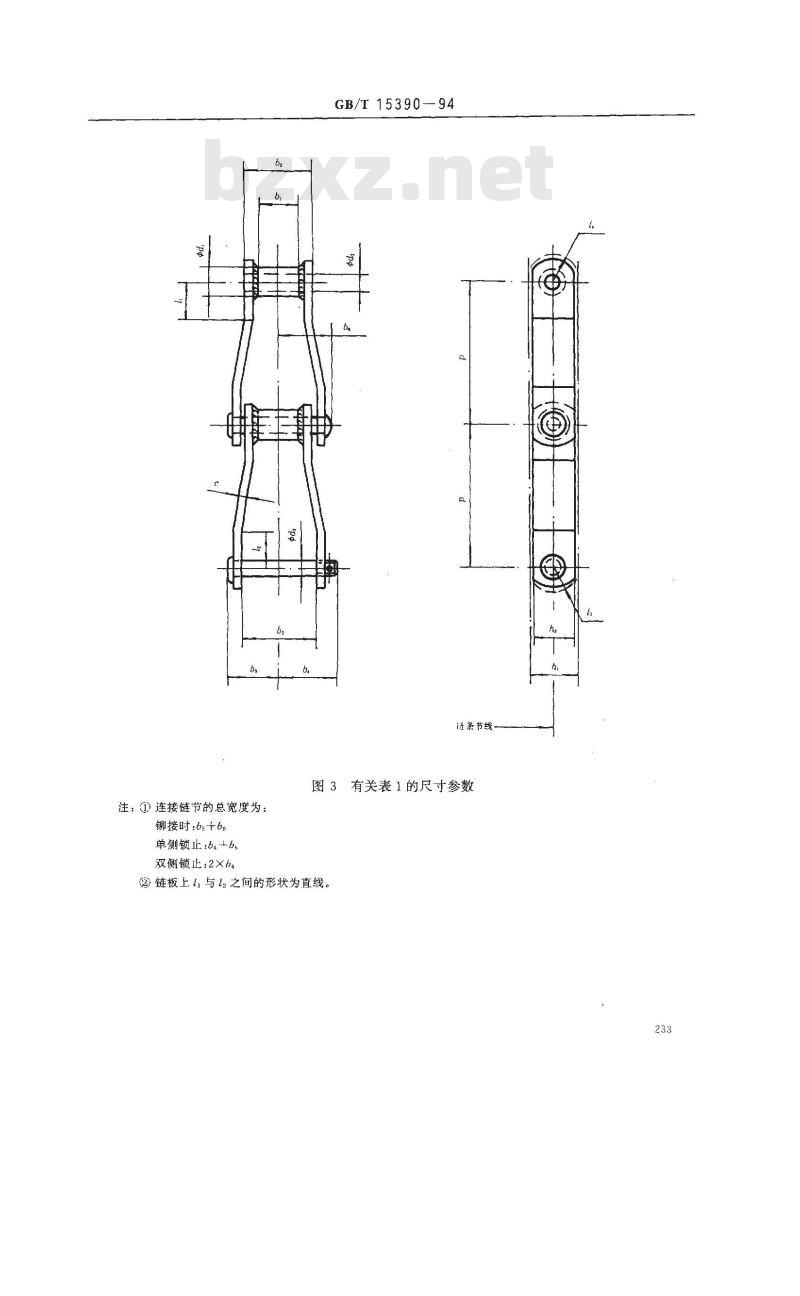

图3有关表1的尺寸参数
②链板上与之间的形状为直线。233
链节大
端内宽
链节小
端内宽
GB/T15390—94

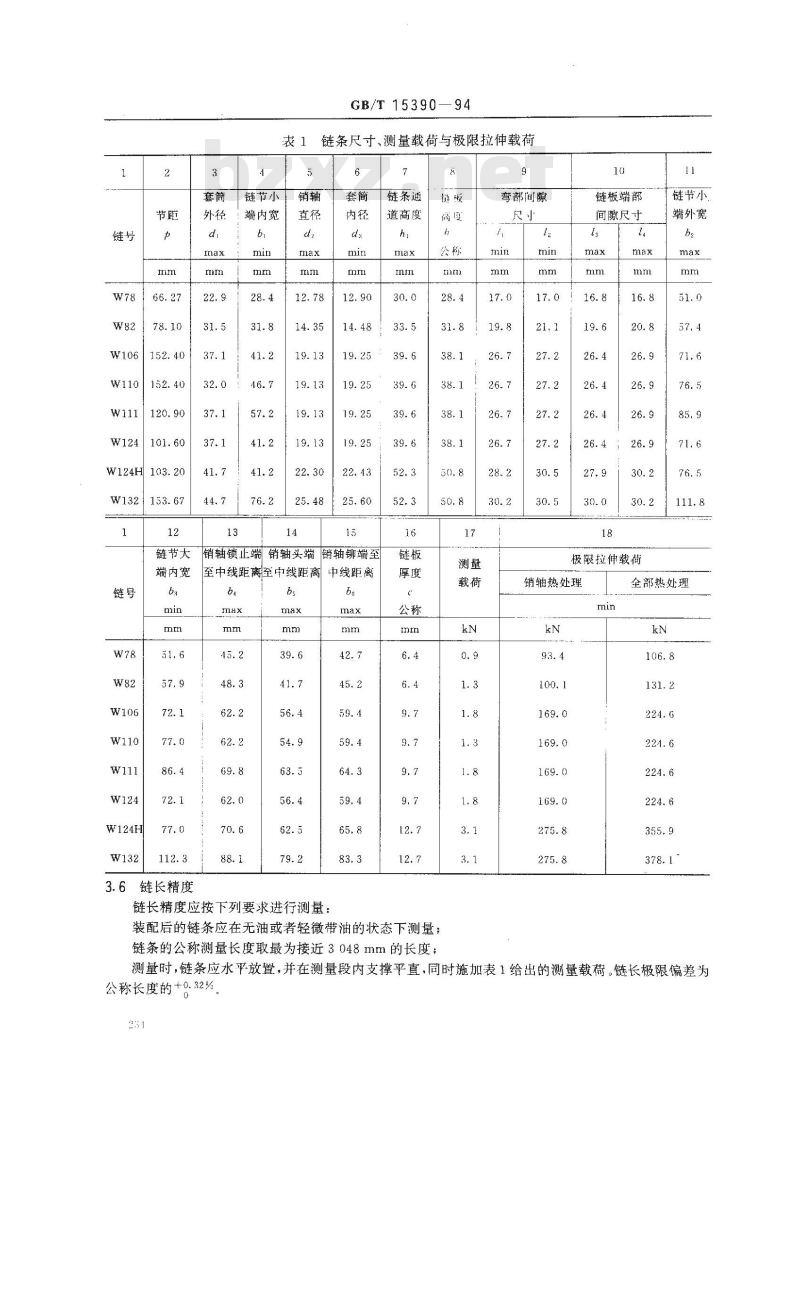

链条尺寸、测量载荷与极限拉伸载荷6
销轴锁止端销轴头端销轴铆端到至中线距离至中线距离中线距离bh
S链长精度
链长精度应按下列要求进行测量：66
链条通
道高度
弯部间隙
装配后的链条应在无油或者轻微带油的状态下测量：链条的公称测量长度取最为接近3048mm的长度；min
链板端部
间隙尺寸
极限拉伸载荷
销轴热处理
链节小
端外宽
全部热处理
测量时，链条应水平放置，并在测量段内支撑平直，同时施加表1给出的测量载荷。链长极限偏差为公称长度的+0.32%
GB/T15390-94
在使用多挂链条平行传动的情况下，链长精度的选择应与链条制造厂协商，并在上述的极限值内选择匹配。
3.7标志
链条须作下列标志：
制造厂名或商标；
b．链号（参见3.2条）。
4附件
4.1总则
除非另作注明，通常对带有各种附件的焊接弯板链条尺寸及试验均应符合第3章中的规定。4.2标记代号
以下为十四种附件的标记代号及区别特征：A1、A2和A22附件为带有安装孔的一块托板，连接在弯链节的一侧.并与链条节线平行。F2和F4：附件的横截面为角钢形，上面有安装孔，连接在两侧弯板的上部。H1和H2：附件的横截面为U字形，跨接在各链节的上部。K1和K2：附件为带有安装孔的二块托板，连接在两侧弯板的上部，并与链条节线平行。R1、RR1、R2和RR2:附件为三角形板，连接在一侧或两侧弯板的上部。W1：附件的横截面为角钢形，连接在两弯板的外侧面上。4.3尺寸
所有附件都应符合表2至表13中的规定尺寸[表2至表13的英制数表见附录A（参考件)]。4.4制造
附件在符合4.3条规定尺寸的情况下，其余尺寸及形状由制造厂确定。4.5标志
按第3.条规定的链条标志不得被附件掩盖。螺栓配刊
注：1)尺寸见表1。
图4A1附件
GB/T15390-94
表2A1附件尺寸
注：1）孔的直径可按螺栓直径d.来定，使装配后有适当间隙。bro
山螺栓配孔
注：1）1尺寸见表1。
图5A2附件
表3A2附件尺寸
注：1）孔的直径可按螺栓直径d.来定，使装配后有适当间隙。236
螺栓直径
螺栓直径
d.螺栓配孔
注：1）：尺寸见表1。
GB/T15390—94
图6A22附件
A22附件尺寸
注：1）孔的直径可按螺栓直径d.来定，使装配后有适当间隙C2
螺栓直径
注：1)1：尺寸见表1。
GB/T15390—
图７F2附件
表5F2附件尺寸
注：1）孔的直径可按螺栓直径d.来定，使装配后有适当间隙。238
螺栓配孔
螺栓直径
注：1)1。尺寸见表1。
W821127.0
GB/T15390-94
螺栓配升
d螺栓配孔
图8F4附件
F4附件尺寸免费标准下载网bzxz
104.61150.9
注：1）孔的直径可按螺栓直径d，与d，来定，使装配后有适当间隙157.0
螺栓直径
注：1）1尺寸见表1
注：1）1,尺寸见表1。
GB/T 15390—94
图９H1附件
表７H1附件尺寸
图10H2附件
d螺栓配孔
注：1)1尺寸见表1。
GB/T15390—94
表８H2附件尺寸
图11K1附件
表９K1附件尺寸
注：1）孔的直径可按螺栓直径d。来定，使装配后有适当间隙。2
螺栓直径
d螺栓配孔
注：1）尺寸见表1。
GB/T15390--94
图12K2附件
K2 附件尺寸，
注：1）孔的直径可按螺栓直径d。来定，使装配后有适当间隙。212
螺栓直径
