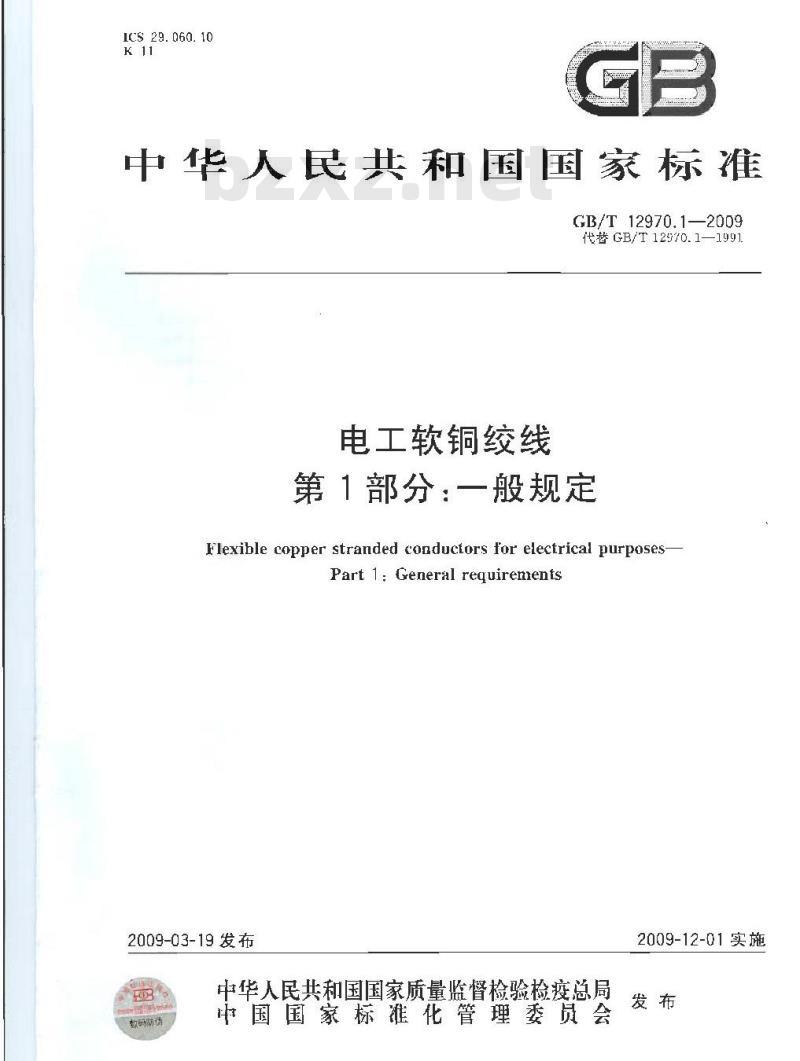

ICS29.060.10
中华人民共和国国家标准
GB/T12970.1—2009
代替GB/T 12970.1—1991
电工软铜绞线
第1部分：一般规定
Flexible copper stranded conductors for electrical purposes-Part 1:General requirements
2009-03-19发布
数码防动
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-12-01实施

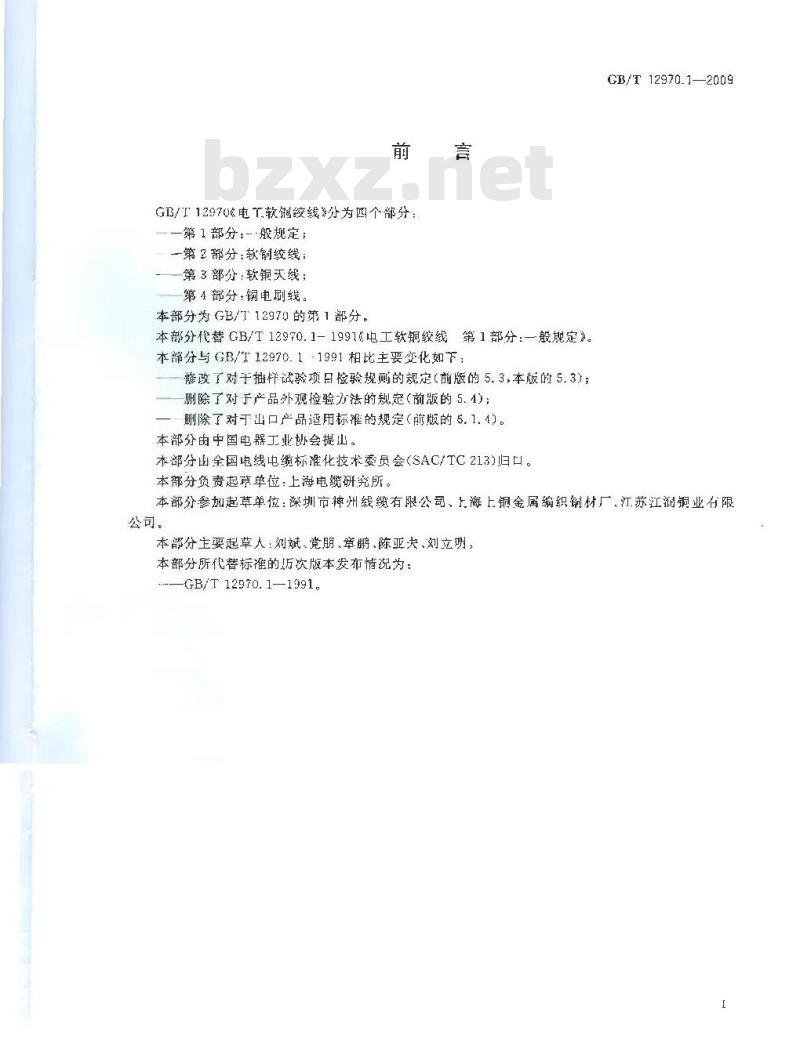

GB/T12970&电T软铜绞线分为四个部分：一第1部分·般规定；
一第2部分：软创绞线；
第3部分：软铜天线；
第4部分：钢电刷线。
本部分为GB/T12970的第1部分。言
本部分代替GB/T12970.1-19916电工软铜绞线第1部分：—般规定》。本部分与GB/T12970.1-1991相比主要变化如下修改了对于抽样试验项日检验规的规定（前版的5.3,本版的5.3)；删除了对于产品外观检验力法的规定（前版的5.4)；删除了对于出口产品适用标推的规定（前版的5.1.4)。本部分由中国电器工业协会提山。本部分出全国电线电缆标准化技术委员会(SAC/TC213)归口。本部分负责起草单位：上海电缆研究所。GB/T 12970.1—2009
本部分参加起草单位：深圳市神州线缆有限公司、上海上铜金属编织钢材厂，汀苏江润铜业有限公司。
本部分主要起草人：刘斌、党朋、章鹏、陈亚夫、刘立明，本部分所代替标准的厉次版本发布情况为：-GB/T12970.1—1391。

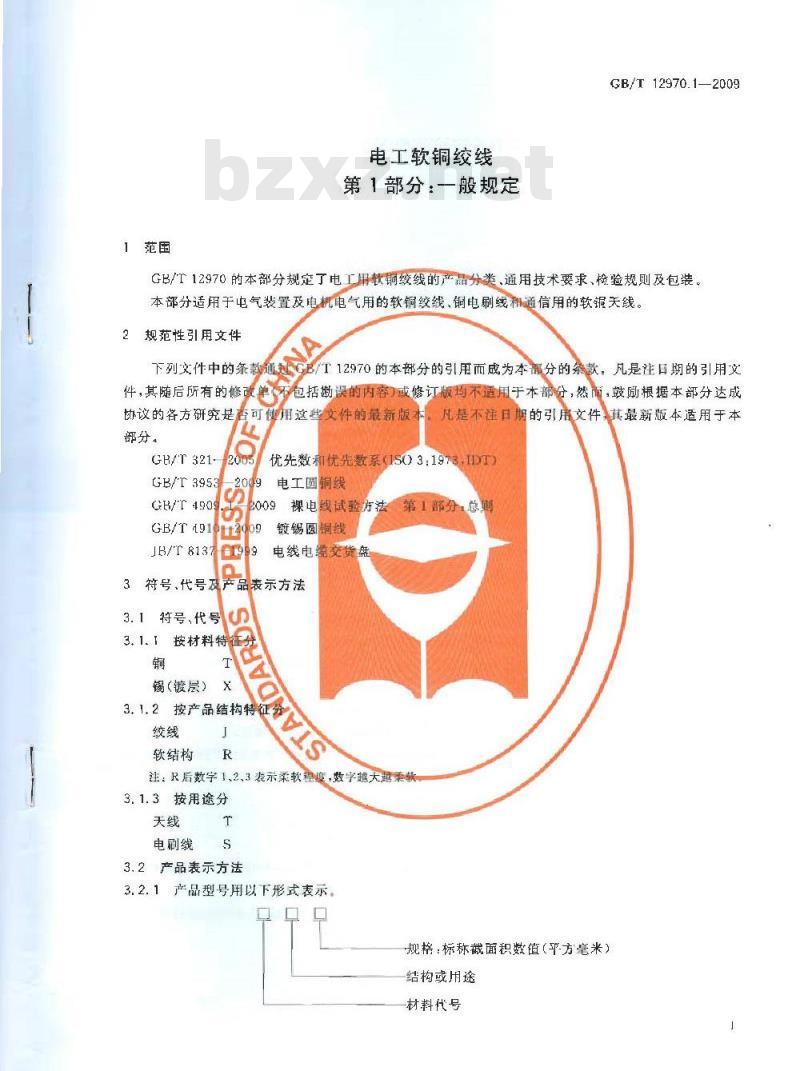

一范国
电工软铜绞线
第1部分：一般规定
GB/T 12970.1—2009
GB/T12970的本部分规定了电工用软铜绞线的产品分类、通用技术要求、检验规则及包装。本部分适用于电气装置及电机电气用的软铜绞线、铜电刷线利通信用的软锯天线。规范性引用文件
12970 的本部分的引用而成为本部分的系较。 月下列文件中的条款
凡是注目期的引用文
件，其随后所有的修可
包括勘误的内容或修订版均不适用于本部分，然，鼓励根据本部分达成凡是不注日期的引用文件其最新版本适用于本协议的各方研究是否可使用这些受件的最新版部分。
GB/T 321-
GB/T 3951
GB/T 490s
GB/T191
JB/T 8137
优先数和优先数系bzxz.net
1503:1973,IDT)
电工园铜线
电线试验方法第1部分
锻锡圆铜线
电线电缆交货盘
符号、代号及产品表示方法
3. 1 符号,代号
3.1.1按材料特
锡(镀层)
3.1.2按产品结构特征务
软结构
注：R后数字1、2、3表示柔软程度，数字越大超乘3. 1. 3按用途分
电剧线
3.2产品表示方法
3.2.1产品型号用以下形式表示。总
规格：标称截面积数值（平方毫米）结构或用途
材料代号
GB/T 12970.1—2009

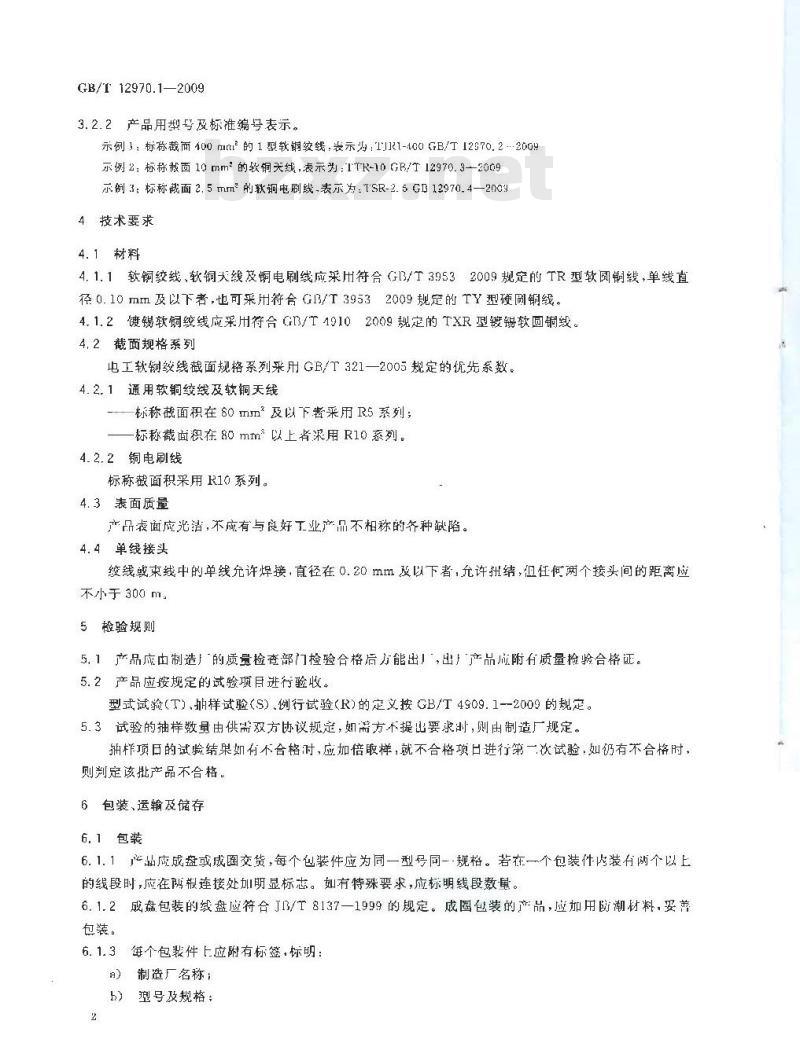

3.2.2产品用型号及标准编号表示。示例！；标称截面400mm的1型软销较线：装示为：TIR1-400GB/T12670.2.200示例2：标称裁面10mm2的软铜天线表示为：TTR-10GB/T12970.32009示例3：标称截面 2.5mm的款铜电刷线,表示为：TSR-2.5 GB 12970,4—20094技术要求
4.1材料
4.1.1软铜绞线，软铜大线及铜电刷线应采用符合GB/T39532009规定的TR型软阅铜线，单线直径0.10mm及以下者，也可采用符合GB/T39532009规定的TY型硬同钢线。4.1.2镀锡软铜经线应采用符合GB/T49102009规定的TXR型镀锡软圆铜绒。4.2截面规格系列
电工软铜线截面规格系列采用GB/T321-—2005规定的优先系数。4.2.1通用软铜绞线及软铜天线
标称截面积在 80 mm及以下者采用 R5系列;；一标称截面积在80mm以上者采用R10系列。4.2.2铜电刷线
标称截面积采用R10系列。
4.3表面质量
产品表面应光洁，不麻有与良好工业产品不相称的各种缺陷。4.4单线接头
绞线或束线中的单线允许焊接，直径在0.20mm及以下者，允许扭结，但任何两个接头间的距离应不小于300m。
5检验规则
5，1产品应由制造」的质量检查部门检验合格后方能出！，出」产品成附有质量检验合格证。5.2产品应按规定的试验项目进行验收。型式试验（T)，灿样试验(S)例行试验(R)的定义按GB/T4909.1-2009的规定。5.3试验的抽样数量由供需双方协议规定，如需方不提出要求时，则由制造厂规定。抽样项日的试验结果如有不合格对，,应加倍取样，就不合格项日进行第一次试验，如仍有不合格时，则判定该批产品不合格。
6包装、运输及储存
6.1包装
6.1.1品应成盘或成圈交货，每个包装件应为同一型号同一规格。若在一个包装件内装有两个以上的线段时，应在离报连接处加明显标志。如有特殊要求，应标明线段数量。6.1.2成盘包装的绒盘应符合JB/T8137—1999的规定。成圈包装的产品，应加用防潮材料，妥首包装。
6.1.3每个包装件上应附有标签，标明：a
制造厂名称；
b）塑号及规格；

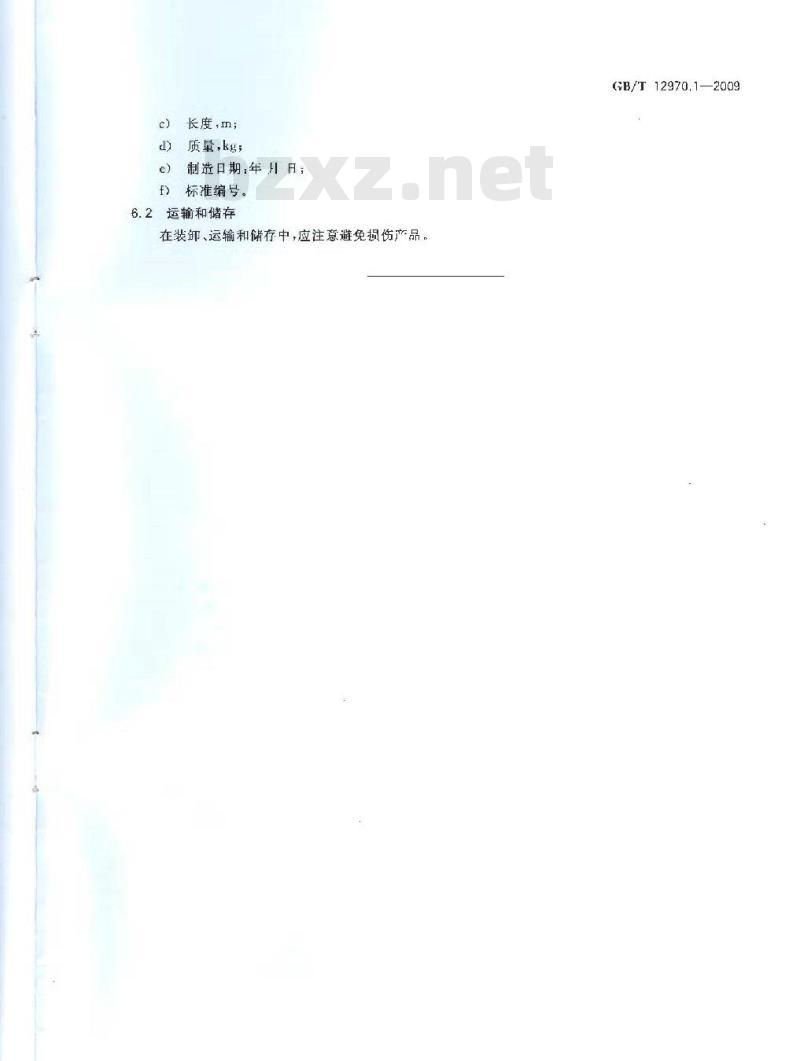

c）长度.m;
d）质量，kg，
e）制选口期:年月日;
f）标准编号。
6.2运输和储存
在装卸、运输和储存中，应注意避免损伤产品。(B/T 12970.1—2009
