【国家标准(GB)】 木材硬度试验方法

ICS79.020
中华人民共和国国家标准
GB/T1941-2009
代替GB/T1941-1991
木材硬度试验方法
Method of testing in hardness of wood(ISO3350:1975,WoodDeterminationofstatichardness,MOD）2009-02-23发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-08-01实施

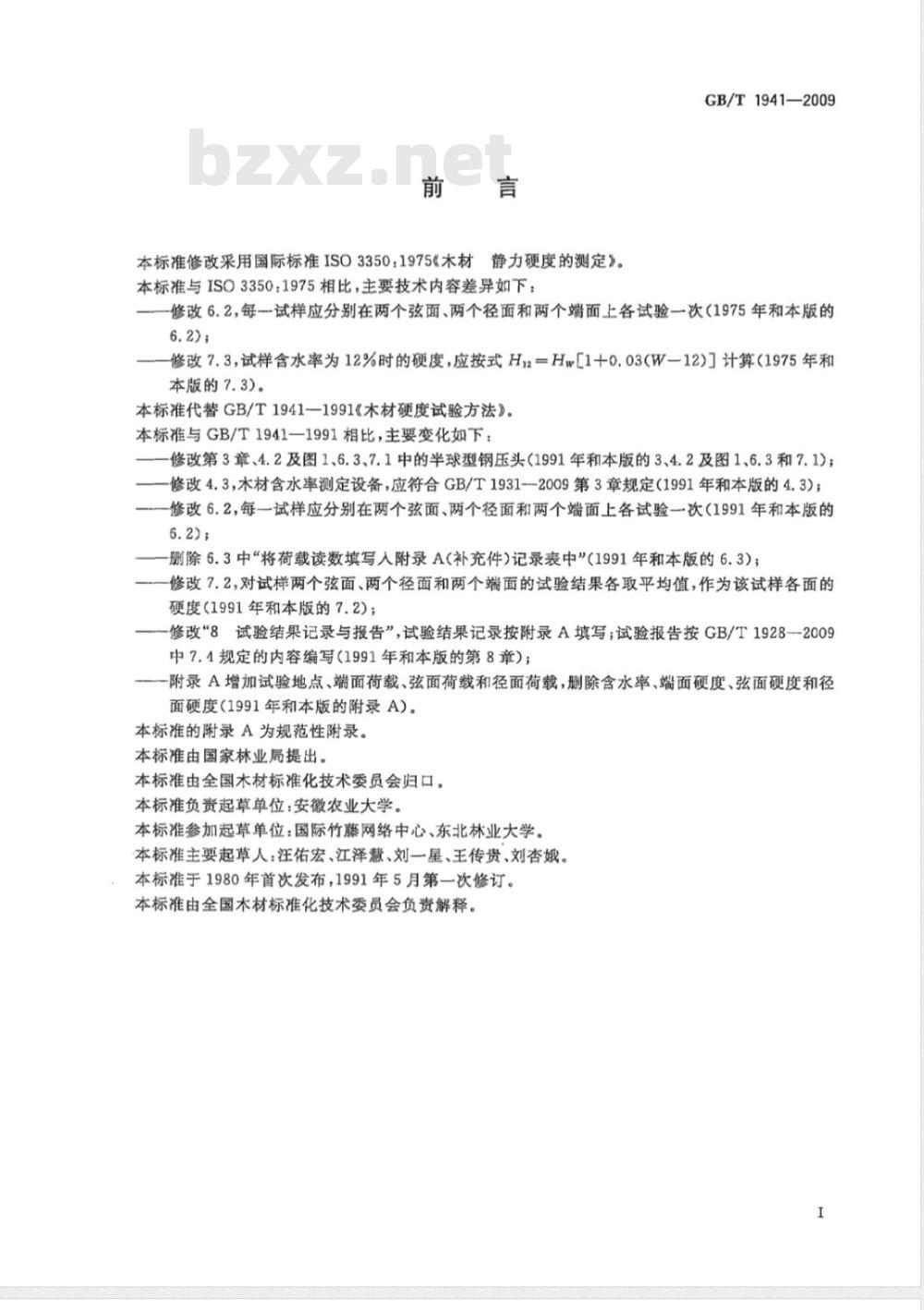

本标准修改采用国际标准ISO3350：1975《木材静力硬度的测定》。本标准与ISO3350：1975相比，主要技术内容差异如下：GB/T1941—2009
一修改6.2，每一试样应分别在两个弦面、两个径面和两个端面上各试验一次（1975年和本版的6.2);
修改7.3，试样含水率为12%时的硬度，应按式Ha=Hw[1十0.03（W一12）计算（1975年和本版的7.3）。
本标准代替GB/T1941—1991《木材硬度试验方法》。本标准与GB/T1941一1991相比，主要变化如下：修改第3章、4.2及图1、6.3、7.1中的半球型钢压头（1991年和本版的3、4.2及图1、6.3和7.1)；一修改4.3，木材含水率测定设备，应符合GB/T1931一2009第3章规定（1991年和本版的4.3)；修改6.2，每一试样应分别在两个弦面、两个径面和两个端面上各试验一次（1991年和本版的6.2);
删除6.3中“将荷载读数填写入附录A（补充件）记录表中\（1991年和本版的6.3)；修改7.2，对试样两个弦面、两个径面和两个端面的试验结果各取平均值，作为该试样各面的硬度（1991年和本版的7.2)；
一修改“8试验结果记录与报告”，试验结果记录按附录A填写；试验报告按GB/T1928一2009中7.4规定的内容编写（1991年和本版的第8章）；一附录A增加试验地点、端面荷载、弦面荷载和径面荷载，删除含水率、端面硬度、弦面硬度和径面硬度（1991年和本版的附录A）。本标准的附录A为规范性附录。
本标准由国家林业局提出。
本标准由全国木材标准化技术委员会归口。本标准负贵起草单位：安徽农业大学。本标准参加起草单位：国际竹藤网络中心、东北林业大学。本标准主要起草人：汪佑宏、江泽慧、刘一星、王传贵、刘杏娥。本标准于1980年首次发布，1991年5月第一次修订。本标准由全国木材标准化技术委员会负责解释。I
1范围
木材硬度试验方法
GB/T1941—2009
本标准规定了测定木材硬度的试验设备、试样、试验步骤、结果计算以及试验结果记录与报告。本标准适用于木材无疵小试样径面、弦面、端面硬度的测定。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1928—2006深材物理力学试验方法总则（ISO.3129:1975,WoogSamplingmethodsand
general requirementhforphysicalandmechanical tests,NEQ)GB/T1929—&Q09木材物理力学试材锯解及试样截取方法（ISO3129：975，Wood—Samplingrequiremertsforphysicalandmechanicaltests,MODymethods and gengra
GB/T19312069
木材含水率测定方法（ISQ.3130：1975，Wood-content for physical and mechanical tests:MOD)3原理
木材具有抵揽
硬度。
4试验设备
Determinationofmoisture
其他刚体压入的能力，用规定半径的平球型钢压头，在静荷载下压入木材以表示其4.1试验机，测定府载的精度，应符合GB/T1928—2009第6章要求。充许使用具相同半径
4.2电触型硬度试验段备，包括一个半径为（5.64士0.01)mm的半球型钢压头。的半球型钢压头的其他类型试验设备，见图1。单位为旁米
1-—半球型钢压头；
一调整螺丝（上触点)；
3具有弹赞装置的下触点；
4——套简。
图1电触型硬度试验设备
GB/T1941—2009

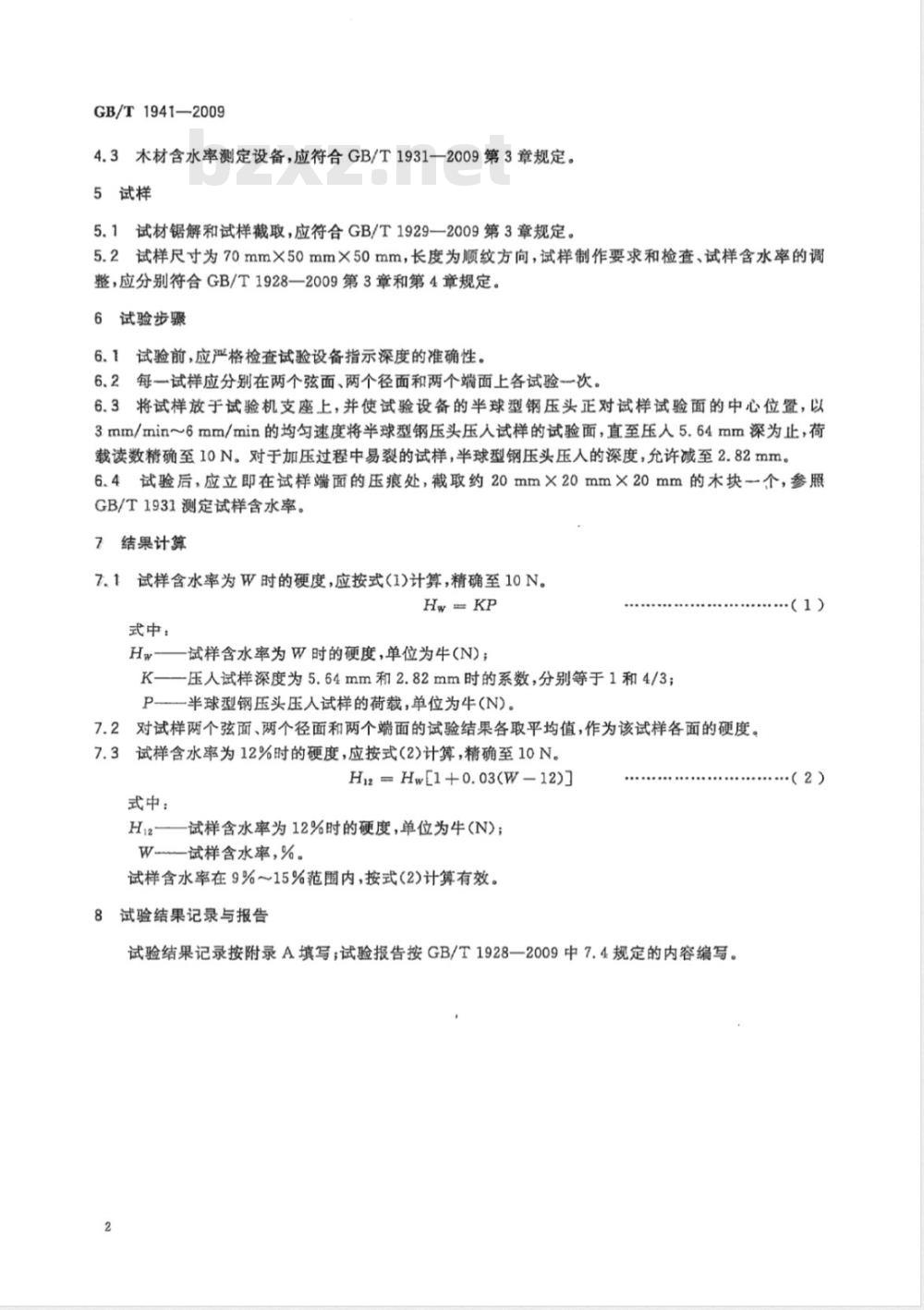

4.3木材含水率测定设备，应符合GB/T1931一2009第3章规定。5试样
5.1试材锯解和试样截取，应符合GB/T1929—2009第3章规定。5.2试样尺寸为70mm×50mm×50mm，长度为顺纹方向，试样制作要求和检查、试样含水率的调整，应分别符合GB/T1928一2009第3章和第4章规定。6试验步骤
6.1试验前，应严格检查试验设备指示深度的准确性。6.2每一试样应分别在两个弦面、两个径面和两个端面上各试验-次。6.3将试样放于试验机支座上，并使试验设备的半球型钢压头正对试样试验面的中心位置，以3mm/min6mm/min的均勺匀速度将半球型钢压头压人试样的试验面，直至压人5.64mm深为止，荷载读数精确至10N。对于加压过程中易裂的试样，半球型钢压头压人的深度，允许减至2.82mm。6.4试验后，应立即在试样端面的压痕处，截取约20mm×20mm×20mm的木块~个，参照GB/T1931测定试样含水率。
7结果计算
试样含水率为W时的硬度，应按式(1)计算，精确至10N。7.1
式中：
Hw试样含水率为W时的硬度，单位为牛(N)；K一一压人试样深度为5.64mm和2.82mm时的系数，分别等于1和4/3P—半球型钢压头压人试样的荷载，单位为牛(N)。7.2对试样两个弦面、两个径面和两个端面的试验结果各取平均值，作为该试样各面的硬度。7.3试样含水率为12%时的硬度，应按式(2)计算，精确至10N。H12=HwE1+0.03(W-12)]
式中：
H12——试样含水率为12%时的硬度，单位为牛(N)；W-试样含水率，%。
试样含水率在9%15%范围内，按式（2)计算有效。8试验结果记录与报告
试验结果记录按附录A填写；试验报告按GB/T1928一2009中7.4规定的内容编写。2
（2）
树种：
试样编号
产地：
含水率试样质盘/
试验时www.bzxz.net
全干时

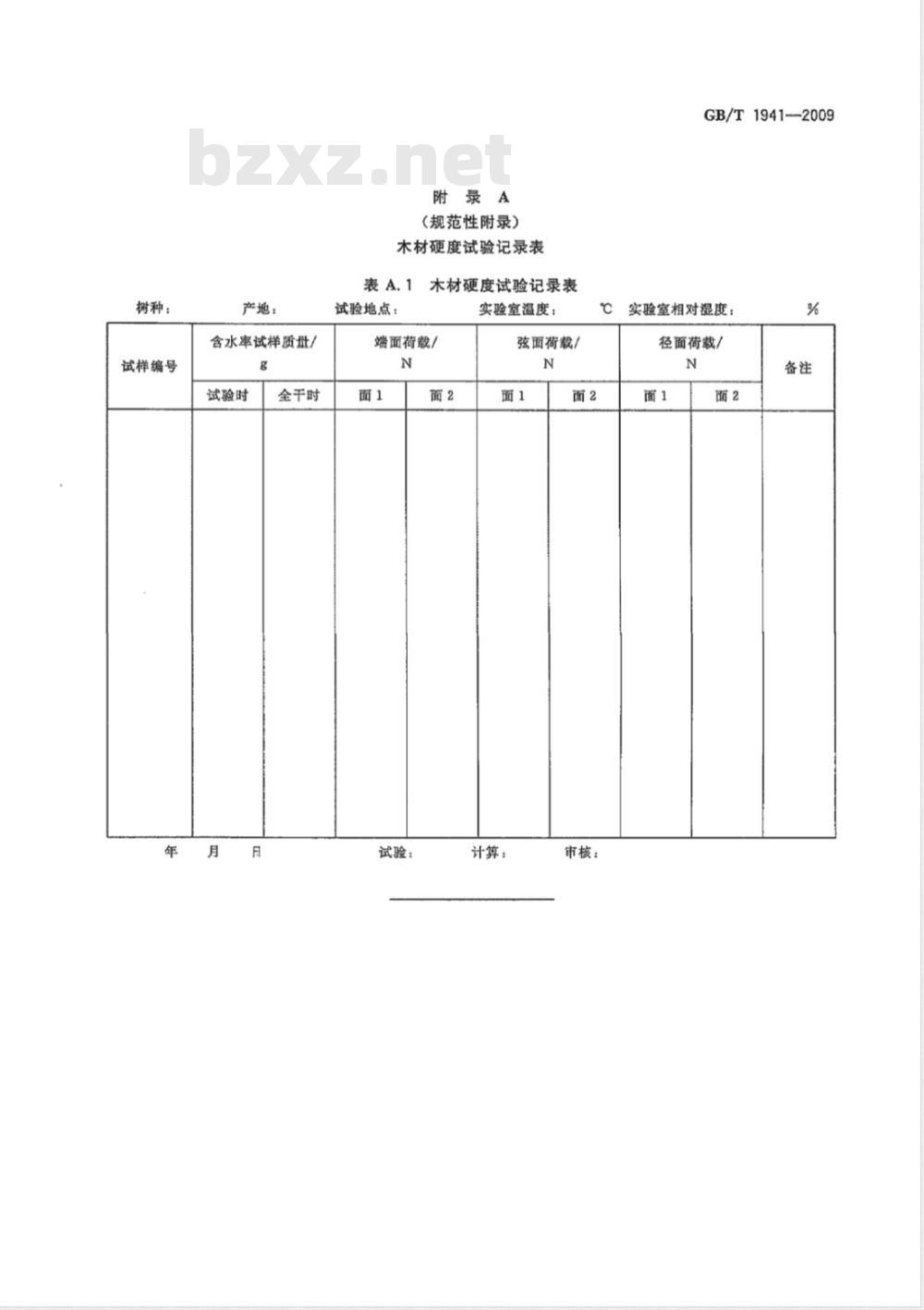

附录A
(规范性附录）
木材硬度试验记录表
表A.1木材硬度试验记录表
试验地点：
端面荷载/
试验：
实验室温度：
弦面荷载/
计算：
GB/T1941--2009
实验室相对湿度：
径面荷载/
审核：
GB/T1941-2009
打印日期：2009年8月6日
中华人民共和
国家标准
木材硬度试验方法
GB/T1941—2009
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
2009年6月第一版
5字数7千字
印张0.5
2009年6月第一次印刷
书号：155066·1-37691
定价14.00元
如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：(010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
