ICS13.220.40

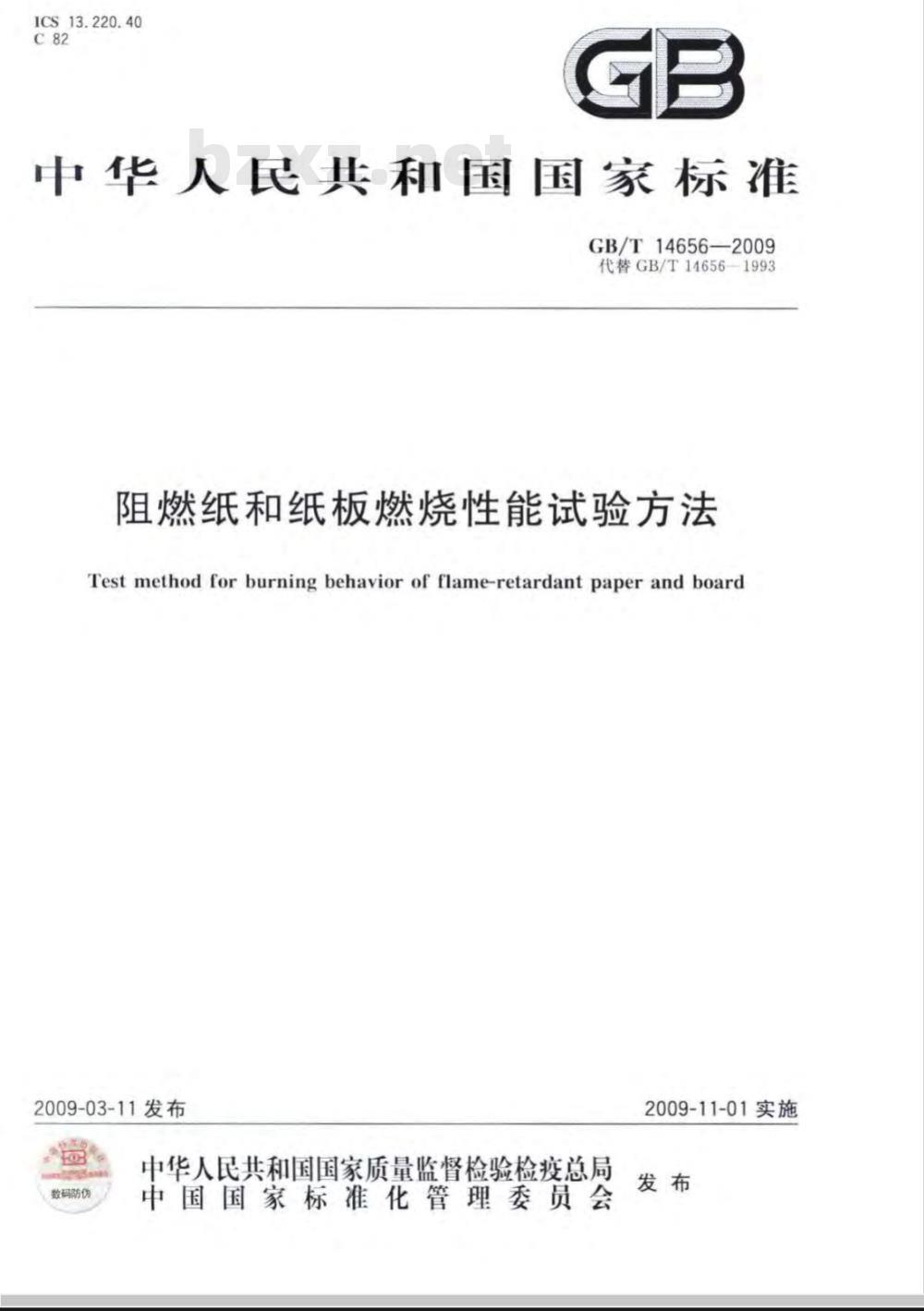

中华人民共和国国家标准
GB/T14656—2009
代替GB/T14656-1993
阻燃纸和纸板燃烧性能试验方法Test method for burning behavior of flame-retardant paper and board2009-03-11发布
数码防伪
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-11-01实施
GB/T14656—2009

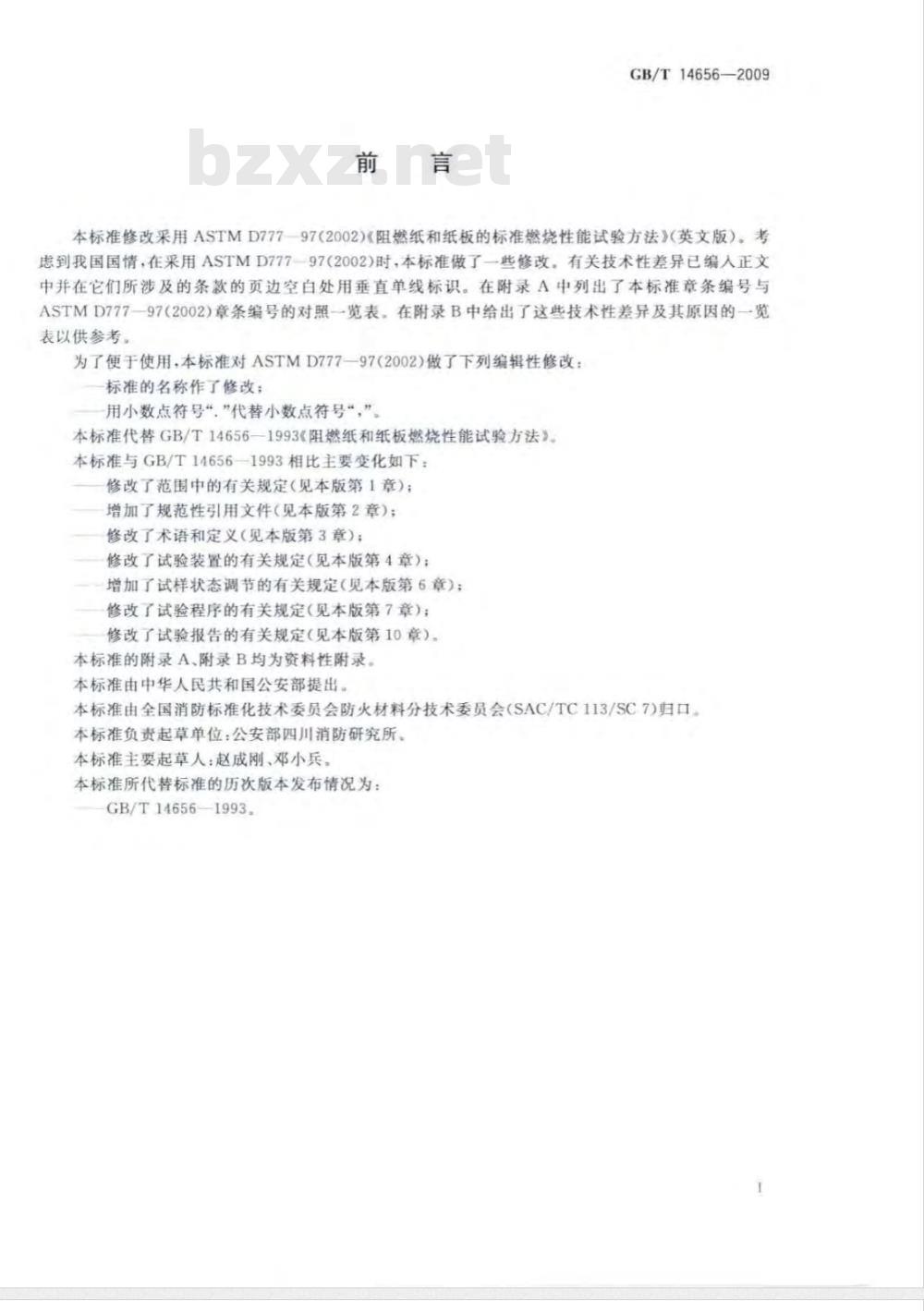

本标准修改采用ASTMD777-97（2002）《阻燃纸和纸板的标准燃烧性能试验方法》（英文版）。考虑到我国国情，在采用ASTMD777一97（2002）时，本标准做了一些修改。有关技术性差异已编人正文中并在它们所涉及的条款的页边空白处用垂直单线标识。在附录A中列出了本标准章条编号与ASTMD777一97（2002）章条编号的对照一览表，在附录B中给出了这些技术性差异及其原因的一览表以供参考，
为了便于使用，本标准对ASTMD777一97(2002)做了下列编辑性修改：标准的名称作了修改；
用小数点符号“，”代替小数点符号“，”本标准代替GB/T14656-1993《阻燃纸和纸板燃烧性能试验方法》本标准与GB/T14656一1993相比主要变化如下：修改了范围中的有关规定（见本版第1章）；增加了规范性引用文件（见本版第2章）；修改了术语和定义（见本版第3章）；修改了试验装置的有关规定（见本版第4章）；增加了试样状态调节的有关规定（见本版第6章）：修改了试验程序的有关规定（见本版第7章）；修改了试验报告的有关规定（见本版第10章）。本标准的附录A、附录B均为资料性附录。本标准由中华人民共和国公安部提出。本标准由全国消防标准化技术委员会防火材料分技术委员会（SAC/TC113/SC7)归口本标准负责起草单位：公安部四川消防研究所。本标准主要起草人：赵成刚、邓小兵。本标准所代替标准的历次版本发布情况为：GB/T14656-1993

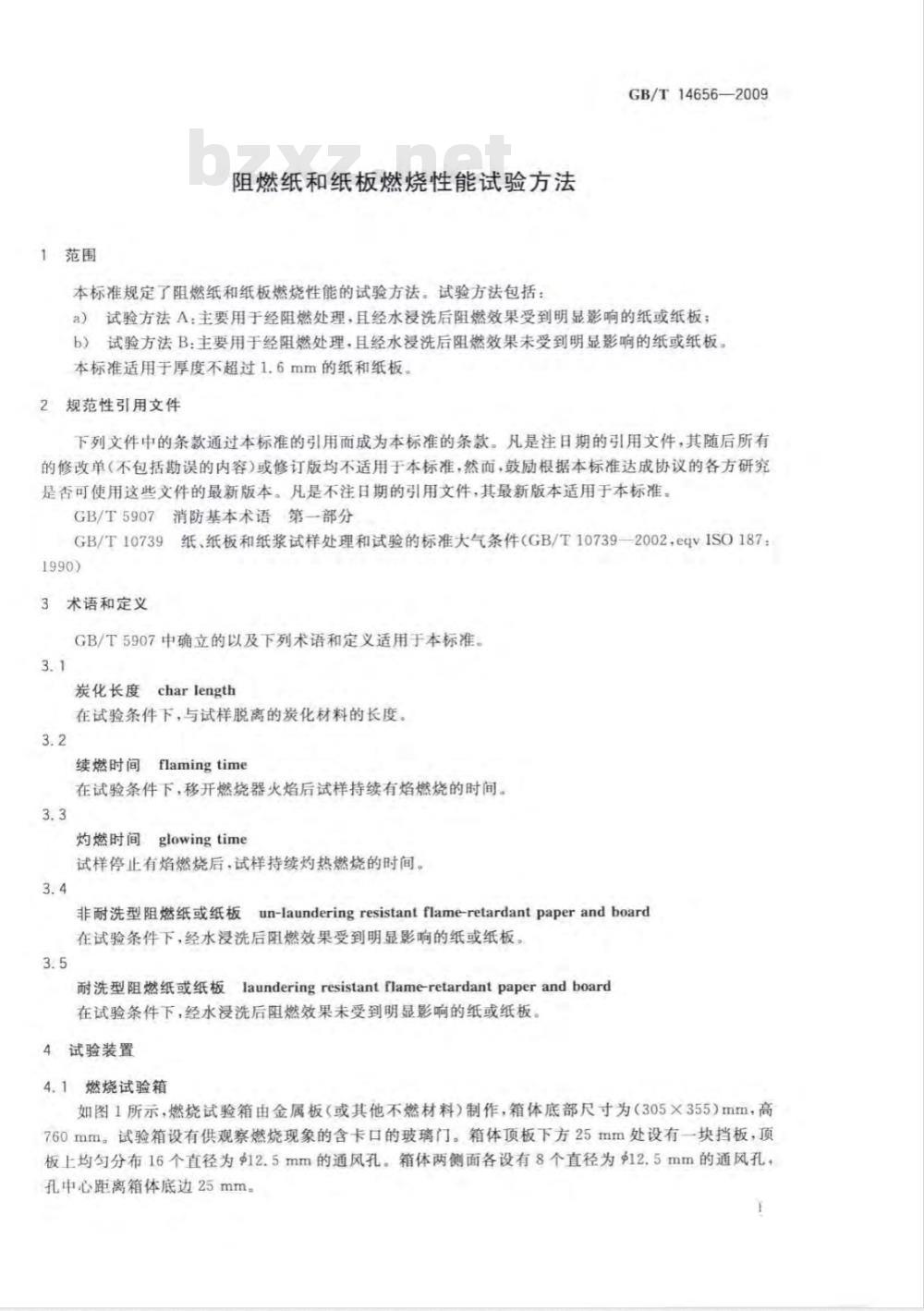

1范围
阻燃纸和纸板燃烧性能试验方法本标准规定了阻燃纸和纸板燃烧性能的试验方法。试验方法包括：GB/T14656—2009
a）试验方法A：主要用于经阻燃处理，且经水浸洗后阻燃效果受到明显影响的纸或纸板；b）试验方法B：主要用于经阻燃处理，且经水浸洗后阻燃效果未受到明显影响的纸或纸板。本标准适用于厚度不超过1.6mm的纸和纸板。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T5907消防基本术语第一部分GB/T10739纸、纸板和纸浆试样处理和试验的标准大气条件（GB/T10739—2002，eqvISO187：1990)
3术语和定义
GB/T5907中确立的以及下列术语和定义适用于本标准。3.1
炭化长度charlength
在试验条件下，与试样脱离的炭化材料的长度。3.2
续燃时间
flamingtime
在试验条件下，移开燃烧器火焰后试样持续有焰燃烧的时间。3.3
灼燃时间glowingtime
试样停止有焰燃烧后，试样持续灼热燃烧的时间。3.4
非耐洗型阻燃纸或纸板un-launderingresistantflame-retardantpaperandboard在试验条件下，经水浸洗后阻燃效果受到明显影响的纸或纸板。3.5
耐洗型阻燃纸或纸板launderingresistantflame-retardantpaperandboard在试验条件下，经水浸洗后阻燃效果未受到明显影响的纸或纸板、4试验装置
4.1燃烧试验箱
如图1所示，燃烧试验箱由金属板（或其他不燃材料）制作，箱体底部尺寸为（305×355）mm，高760mm。试验箱设有供观察燃烧现象的含卡口的玻璃门。箱体顶板下方25mm处设有一块挡板，顶板上均匀分布16个直径为12.5mm的通风孔。箱体两侧面各设有8个直径为12.5mm的通风孔，孔中心距离箱体底边25mm。
GB/T14656—2009
试样夹；
顶板；
通风孔；
可旋转试
通风孔（位
供气橡胶
形手柄；
体两侧）；
本生灯定位手柄
本生灯滑相
本生灯：
挡板（位于两
观察窗：
绞链门。
图1燃烧试验箱
试样夹
试样夹为一个悬挂于箱体中心的倒“U\型金属夹，可夹持尽寸为（70X210)mm的试样，夹持后试样的长轴线位于垂直方向。夹持试样时，应沿试样整个长度方向，距试样边缘10mm位置进行夹取，暴露面为（50×210）mm。试样夹应与箱体顶部连接，并能在箱体外部旋转试样夹，以观察试样的两个侧面。
4.3试验火焰
试验火焰由本生灯提供，灯管内径为10mm，位于试样底边中心处，灯管顶端距离试样底边19mm。调节灯管的空气供应量以产生（40士2)mm高的火焰。本生灯配有拉伸手柄和轨道，在点燃本生灯后可使本生灯滑动至规定位置。燃气通常可使用天然气或丙烷，输入压力应为（17.2土1.8)kPa。4.4记时器
采用精度为0.2s的秒表或电子记时器。4.5刻度尺
采用精度为0.5mm的直尺。
5试样制备
5.1非耐洗型阻燃纸或纸板
GB/T14656—2009
从样品的纵向和横向各切取两块尺寸为（70×210）mm的试样。将试样分为两组，每组包括一块纵向切取的试样和一块横向切取的试样。5.2耐洗型阻燃纸或纸板
从样品的纵向和横向各切取四块尺寸为（70×210)mm的试样。将试样分为四组，每组包括一块纵向切取的试样和一块横向切取的试样。6状态调节
试样应按GB/T10739的规定进行状态调节。CHINA
7试验程序
7.1试验方法A
7.1.1浸洗程序
7. 1. 1. 1将按 5
7.1.1.2用一张
定制备的四组试样中的两组试样放入2000mL的玻璃烧杯中。丝网盖住烧杯口，将
12L/h的速度而烧杯中连续注，
7.1.1.3向烧
7.1.1.4将试
7.1.1.5将烘
7.1.2点火程斤
根内径约为mm的玻璃管插至烧杯底部，通过玻璃管以C的蒸馏水（或去离子水），注人持续时间为4h。（24±1）
（蒸馏水（或去离子水）完毕后，从烧杯中取出试样，用纸市擦除试样表面水分。5土3）℃的烘箱中干燥1h。
平置于（105）
的试样按第
章规定进行状态调节。
7.1.2.1将经状态调节后的试样夹持在试样夹上，并将本生灯火焰高度调节为（40土2)mm。滑动本生灯，使本生灯火焰直接与试样底边接触12s，然后立即移开本生灯火焰。7.1.2.2关闭箱门
记录试样的续焰
和灼燃时间
测量程序
7.1.3炭化长度的
般出试样，如图2所示，水平把持住试样，用直径d6mm的玻璃棒轻轻拍打试样7.1.3.1从试样夹
的炭化区域，以去除松脆的
炭渣。
手持样品处
炭化区域
炎化长度
66mm直径的玻璃棍
测量炭化长度
GB/T14656—2009
7.1.3.2测量并记录每个空缺区域的最大长度。应从试样底边开始测量，精确至1mm。7.2试验方法B
试样不需没洗烘干，按第6章的规定进行状态调节后，依照7.1.2~7.1.3规定的程序测试试样，7.3非耐洗型阻燃纸或纸板和耐洗型阻燃纸或纸板燃烧性能试验方法7.3.1非耐洗型阻燃纸或纸板按试验方法B规定进行试验。7.3.2耐洗型阻燃纸或纸板分别按试验方法A和方法B规定进行试验。8试验结果的表述
记录并计算纵向和横向试样的续焰时间、灼燃时间和炭化长度的算术平均值，并得到以下结果：a）平均续燃时间；
b）平均灼燃时间；
平均炭化长度。
纸或纸板燃烧性能要求
纸或纸板燃烧性能试验结果应符合下列要求：a）平均续燃时间≤5s；
b）平均灼燃时间≤60s;
平均炭化长度≤115mm。
试验报告
试验报告应包含样品在每个方向（纵向和横向）上两块试样的下述信息：a)
试验依据的本标准代号：
实验室的名称和地址；
报告的日期和编号；
委托方的名称和地址；
生产商名称和地址；
到样日期；
制品标识；
试验制品的一般说明，包括类型、面密度和厚度等；状态调节的详情；
试验日期；
根据第8章表述的试验结果；
说明“本试验结果只与制品的试样在特定试验条件下的性能相关，不能将其作为评价该制品在实际使用中潜在火灾危险性的唯一依据”附录A
（资料性附录）
本标准章条编号与ASTMD777—97(2002)章条编号对照GB/T14656—2009
表A.1给出了本标准章条编号与ASTMD777—97(2002)章条编号对照一览表，表A.1本标准章条编号与ASTMD777—97(2002)章条编号对照本标准章条编号
7.1.1,1~7.1.1.5
7.1.2.1~7.1,2.3
7,1.3.1~7.1.3.2
附录A
附录B
ASTMD777-97(2002)章条编号
1.2的第一句、1.4、1.5和1.6
1.1.1.3、1.7和1.8
3.1.1~3.1.5
3.2、3.3和4免费标准下载网bzxz
6.1和6.2
8.1.1.1.8.1.1.3.8.1.1,4,8.1.1.5和8.1.2.18.1.2
8.1.2.2~8.1.2.3
8.1.3.1~8.1.3.2
8.2和8.2.1
8.1.2.3~8.1.3.2
10.1.10.1.4、10.1.5和10.1.6
11.1和11.2
11.1.1~11.1,3
GB/T14656—2009
附录B
（资料性附录）
本标准与ASTMD777—97(2002)技术性差异及其原因表B.1给出了本标准与ASTMD777-97(2002)技术性差异及其原因一览表。表B.1本标准与ASTMD777-97(2002)技术性差异及其原因本标准的章条编号
技术性差异
引用了采用国际标准的GB/T10739，以及GB/T5907
去掉了ASTMD777-972002)中纸和燃烧两个术语
将ASTMD777-97（2002)中“注\的内容改为正文，并去掉了特殊燃气配比“混合气体：（55±1)%氮气，（24±1)%甲烷，（3土1)%乙烷，（18土1）%一氧化碳的要求增加试验方法分类
去掉ASTMD77797(2002)中对结果分析的参数
增加了纸和纸板的阻燃性能要求对ASTMD777-97（2002）中第10章有关试验报告的内容按我国通行的要求进行修改
删除ASTMD777—97(2002)的3.2、3.3、第4章，第6章
删除ASTMD777—97(2002）的第12章原
适合我国国情，强调与GB/T1.1的致性
不需要纸的术语，燃烧术语有标准规定，本标准不再做说明
这部分要求不适用我国国情
使试验方法分类表述更清晰
本标准不需要额外说明
保留原国标要求，增强标准适用性，以及对纸或纸板阻燃性能的规范性
原标准中对报告内容的规定不适合我国对方法标准的规定
本标准不需要对抽样要求进行说明列举关键间不符合我国对方法标准的规定
