【环境保护行业标准(HJ)】 环境保护产品技术要求 推流式潜水搅拌机

HJ,T 279-2006.1

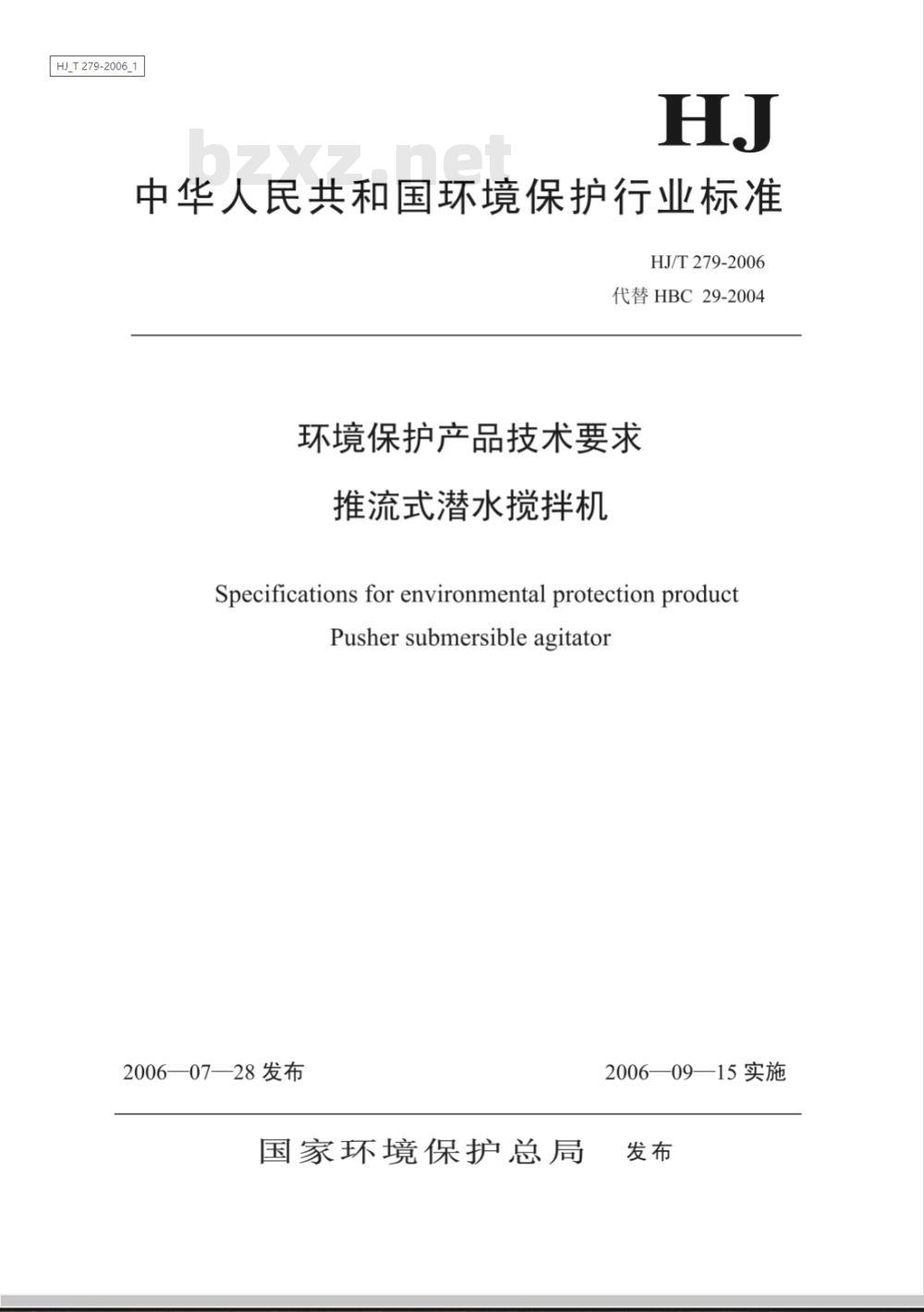

中华人民共和国环境保护行业标准HJ/T279-2006
代替HBC29-2004
环境保护产品技术要求
推流式潜水搅拌机
Specifications for environmental protection productPusher submersible agitator
2006—07—28发布
国家环境保护总局
2006—09—15实施

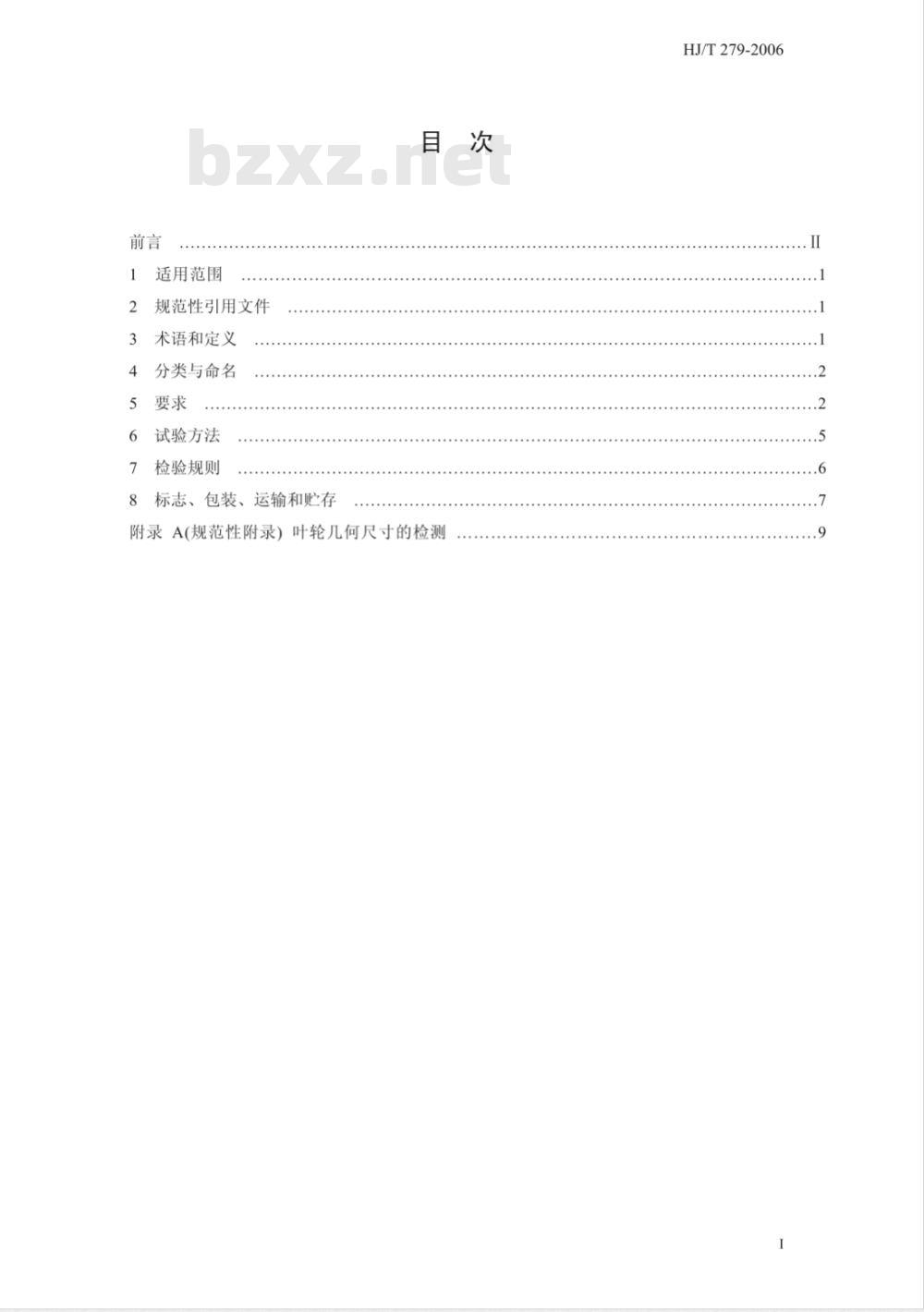

适用范围
规范性引用文件
术语和定义
分类与命名
试验方法
检验规则
标志、包装、运输和贮存
附录A(规范性附录）叶轮几何尺寸的检测HJ/T279-2006
HJ/T279-2006免费标准下载网bzxz

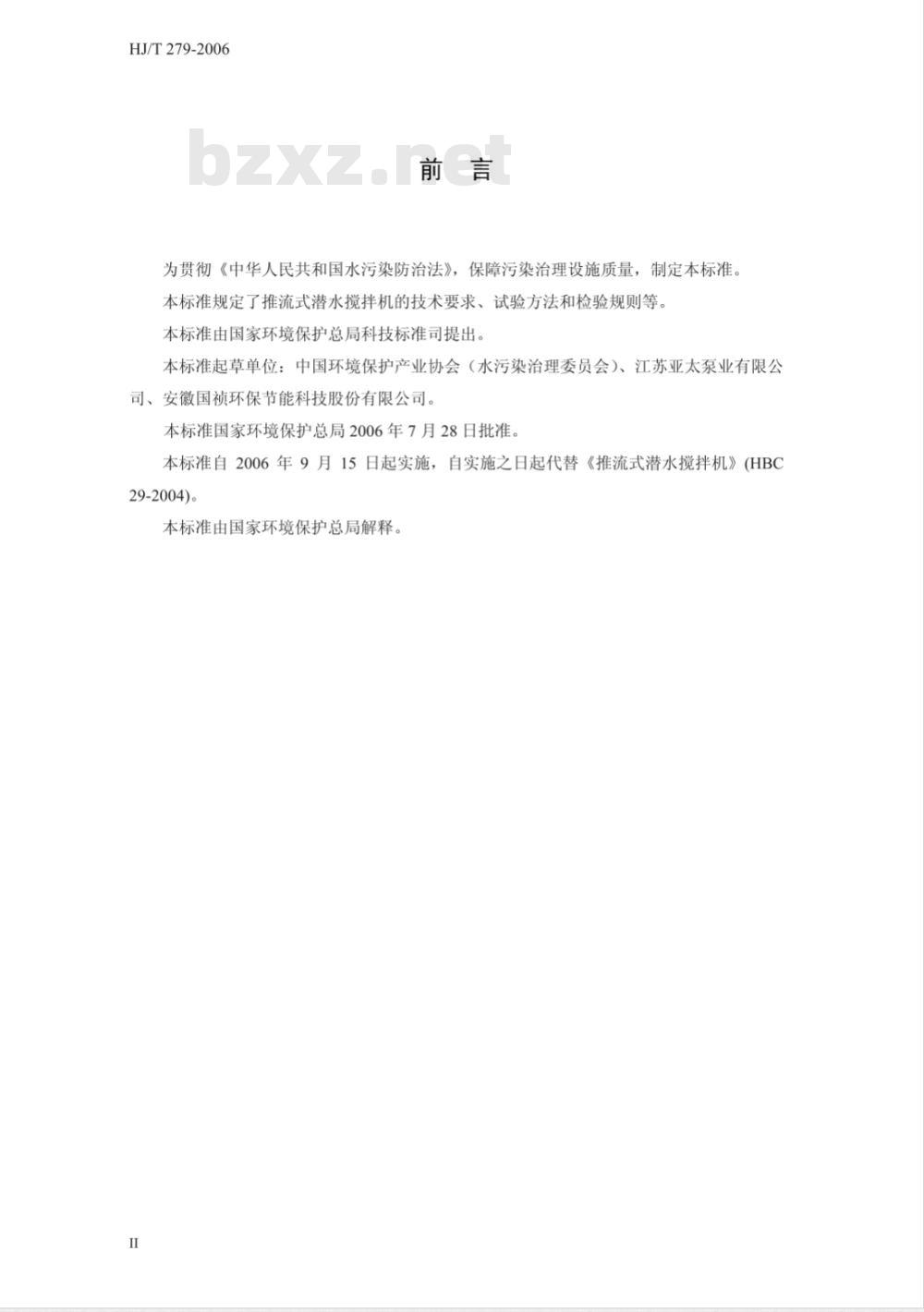

为贯彻《中华人民共和国水污染防治法》，保障污染治理设施质量，制定本标准。本标准规定了推流式潜水搅拌机的技术要求、试验方法和检验规则等。本标准由国家环境保护总局科技标准司提出。本标准起草单位：中国环境保护产业协会（水污染治理委员会）、江苏亚太泵业有限公司、安徽国祯环保节能科技股份有限公司。本标准国家环境保护总局2006年7月28日批准本标准自2006年9月15日起实施，自实施之日起代替《推流式潜水搅拌机》（HBC29-2004)。
本标准由国家环境保护总局解释。I

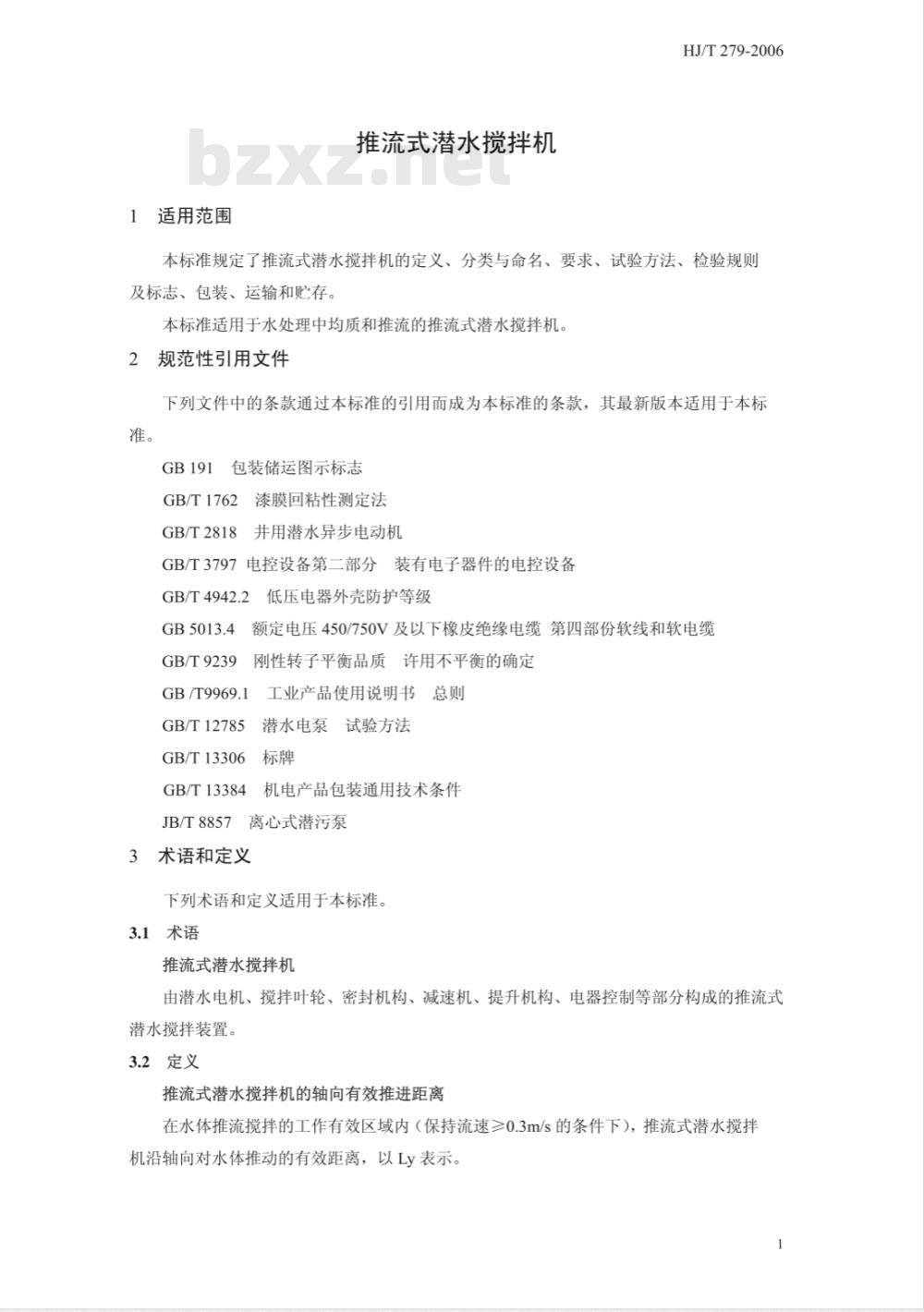

1适用范围
推流式潜水搅拌机
HJ/T279-2006
本标准规定了推流式潜水搅拌机的定义、分类与命名、要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于水处理中均质和推流的推流式潜水搅拌机。规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款，其最新版本适用于本标准。
包装储运图示标志
GB/T1762漆膜回粘性测定法
GB/T2818并用潜水异步电动机
GB/T3797电控设备第二部分装有电子器件的电控设备2低压电器外壳防护等级
GB/T4942.2
GB5013.4额定电压450/750V及以下橡皮绝缘电缆第四部份软线和软电缆刚性转子平衡品质许用不平衡的确定GB/T9239
工业产品使用说明书
GB/T9969.1
潜水电泵试验方法
GB/T12785
GB/T13306
GB/T13384
JB/T8857
机电产品包装通用技术条件
离心式潜污泵
3术语和定义
下列术语和定义适用于本标准。3.1术语
推流式潜水搅拌机
由潜水电机、搅拌叶轮、密封机构、减速机、提升机构、电器控制等部分构成的推流式潜水搅拌装置。
3.2定义
推流式潜水搅拌机的轴向有效推进距离在水体推流搅拌的工作有效区域内（保持流速≥0.3m/s的条件下），推流式潜水搅拌机沿轴向对水体推动的有效距离，以Ly表示。1
HJ/T279-2006
推流式潜水搅拌机的水体截面有效扰动半径在水体推流搅拌的工作有效区域内（保持流速≥0.3m/s的条件下），推流式潜水搅拌机对水体截面产生扰动的有效半径，以Ry表示。分类与命名
4.1分类
推流式潜水搅拌机的转速范围一般为15r/min~1450r/min，可按转速分为低速型和高速型。其中，低速型：15r/min~120r/min；高速型：300r/min~1450r/min。4.2命名
潜水搅拌机的命名和型号用汉语拼音字母和阿拉伯数字表示。TQ-O
电机功率，kW
叶轮额定转速代号：高速-G、低速-D叶轮直径，mm
推流式潜水搅拌机
示例：TQJ-250G-4指电机功率为4kW，叶轮直径250mm的高速型推流式潜水搅拌机。5要求
5.1基本要求
5.1.1推流式潜水搅拌机应符合本标准的规定，并按照经规定程序批准的图纸和技术文件制造。
工作环境
推流式潜水搅拌机在下列条件下应能保证正常运行：a）搅拌介质温度为0℃~40℃；
b）搅拌介质pH值为6~9；
c）搅拌介质的密度不超过1150kg/m3；d）最大潜入水深不大于20m；
e）使用电压（交流）380V±20V。5.1.3材料
5.1.3.1所有材料应耐腐蚀。
机座、端盖等材质的机械性能和耐腐蚀性能应不低于HT200牌号铸铁。HJ/T279-2006
5.1.3.3轴及外露紧固件材质的机械性能和耐腐蚀性能应不低于2Cr13牌号不锈钢。5.1.3.4叶轮应采用高强度、耐腐蚀的材质。如采用不锈钢材质，其机械性能和耐腐蚀性能不低于1Cr18Ni9。
5.1.4外观
5.1.4.1机身外表面应平整光滑、色泽一致。如采用涂覆时，涂层厚度应在150um~250μum之间，且附着牢固。
5.1.4.2推流式潜水搅拌机上应固定明显的红色转向标志，指示叶轮的旋转方向。5.1.4.3推流式潜水搅拌机的引出电缆应符合GB5013.4的规定。5.1.5叶轮
5.1.5.1叶轮转动应灵活、平稳、无卡滞。5.1.5.2直径小于等于800mm的叶轮应做动平衡试验，直径大于800mm的叶轮应做静平衡试验，精度等级应符合GB/T9239中G6.3级规定。5.1.5.3叶片表面应平整光洁，并对几何形状及尺寸进行检测。叶片的断面形状误差与名义尺寸偏差不得大于3%o。
5.1.6机械密封
推流式潜水搅拌机及其配套的潜水电机应采用双向机械密封结构。5.1.6.2
潜水电机的机械密封性能应良好，无渗漏，防护等级应符合GB/T4942.2中IP68级的规定，绝缘等级应符合GB/T12785中F级的规定。5.1.6.3推流式潜水搅拌机的机械密封性能应良好，内腔应能承受0.2MPa下历时10min的压力，无渗漏。
5.1.7潜水电机
潜水电机应符合GB/T2818的规定。5.1.7.1
潜水电机的电气性能保证值的容差应符合JB/T8857中的规定。5.1.7.2
5.1.7.3潜水电机的定子绕组对机壳的绝缘电阻，冷态时应不小于50M25.1.7.4在频率为50HZ、额定供电电压为380V时，电机的定子绕组应能承受试验电压有效值为1760V、历时1min的耐电压试验而不被击穿。5.1.8安装要求
5.1.8.1机轴的径向跳动允差不得大于0.2mm，轴向位移允差不得大于1mm。2叶轮端面摇摆允差，直径小于等于800mm的叶轮不得大于3mm，直径大于5.1.8.2
800mm的叶轮不得大于5mm。
5.1.8.3叶轮径向跳动允差，直径小于等于800mm的叶轮不得超过3mm，直径大于800mm的叶轮不得超过8mm。
5.2性能要求
5.2.1水力学性能
HJ/T279-2006
在规定的试验条件下，水体推流搅拌的工作有效区内的流速应大于0.3m/s。在水体推流搅拌的工作有效区内（保持流速≥0.3m/s的条件下），推流式潜水搅拌机的轴向有效推进距离应符合表1和表2的规定。5.2.1.3
在水体推流搅拌的工作有效区内（保持流速≥0.3m/s的条件下），推流式潜水搅拌机的水体截面有效扰动半径应符合表1和表2的规定。低速型推流式潜水搅拌机的水力学性能表1
电机功率，kW
电机功率，kW
截面有效扰动半，Ry≥m
轴向有效推进距，Ly≥m
高速型推流式潜水搅拌机的水力学性能截面有效扰动半径，Ry≥m
轴向有效推进距，Ly≥m
每种规格的推流式潜水搅拌机都应进行水力学性能试验，并依据试验结果给出该规格推流式潜水搅拌机的特定的流场图。5.2.2
安全可靠性
起吊推流式潜水搅拌机的提升机构，正反向皆应升降灵活轻便、无卡阻现象，5.2.2.1
并能在任意位置自锁。
推流式潜水搅拌机的无故障运行时间不小于4000h。推流式潜水搅拌机的设计寿命不小于15年。减速机传动装置的设计寿命为75000h，轴承设计寿命不低于100000h。
推流式潜水搅拌机应设有过电流、欠电压保护装置，应设置密封泄漏保护装置。推流式潜水搅拌机的电控设备应符合GB/T3797的规定，采用户外箱式防护等级，应达到GB/T4942.2中IP55的规定。4
6试验方法
HJ/T279-2006
推流式潜水搅拌机所采用材料的材质和零部件的质量及配套设备由供方提供合格证明。
6.2外观的检测
6.2.1推流式潜水搅拌机的外观质量、转动标志、提升机构稳定性等用目测法检测。涂层厚度的检验按GB/T1762检测。6.2.2
6.2.3引出电缆由供方提供合格证明。6.3叶轮的检测
6.3.1叶轮转动的灵活性用目测法检测。6.3.2叶轮平衡试验按GB/T9239的规定进行。6.3.3叶轮叶片表面粗糙度用目测法检测。6.3.4叶轮几何尺寸的检测按附录A的规定进行。6.4密封性能的检测
将组装成型的推流式潜水搅拌机置于密闭水箱（或水深大于20m的水池）中进行密封液压试验，采用空气压缩机对试验水箱液面进行气体加压，在0.2MPa下，保持10min。取出后用500V兆欧表测量潜水电机线圈，检测绝缘电阻。6.5电气性能的检测
6.5.1潜水电机的电气性能试验按GB/T12785的规定进行。6.5.2绝缘电阻用500V兆欧表测量。6.5.3电机的定子绕组用耐压仪作1760V电压下历时1min的耐压检测6.6安装检测
6.6.1整机装配后，进行空载试验，用百分表对叶轮轴进行径向跳动检测。6.6.2将搅拌机定位，百分表安装在表架上，用手转动叶轮，分别对叶轮各叶片端面的断面点和外径进行测量。
6.7水力学性能的检测
6.7.1推流式潜水搅拌机进行液体匀质搅拌和推流的工作流场，应在水流无循环、初速度为零，且试验水池符合表3规定的试验水池内进行测定。推流式潜水搅拌机应布置在前端无障碍阻流、吸入端无隔断处。按试验水池截面均匀布置流速测定仪，半截面上的测试点不少于15个。采用精度为0.02m/s的流速仪进行测量，测定数据取算数平均值，并绘制不少于五条等流速曲线（0.1m/s、0.2m/s、0.3m/s、0.4m/s、0.5m/s）的推流式潜水搅拌机的工作流场图。6.7.2水力学性能试验应在矩形水池中进行，其物理尺寸应符合表3的规定。6.8安全可靠性的检测
6.8.1推流式潜水搅拌机的提升机构、保护装置的安全可靠性检测采用目测法5
HJ/T279-2006
推流式潜水搅拌机无故障运行时间采取现场调查和用户访问的方法确定设计寿命由生产厂家提供证明。电控设备由生产厂家提供合格证明，推流式潜水搅拌机工作流场测试的试验水池规定表3
叶轮直径
200~650
1100~3000
检验规则
检验分类
有效水深
电机功率
产品检验分为出厂检验和型式检验两类。7.2出厂检验
有效池宽
每台推流式潜水搅拌机均须出厂检验，检验合格方可出厂。检验项目及试验方法按表4的规定。表4
检验项目及试验方法
整机外观(涂层、电缆线、转动标志等)质量
叶轮（转动灵活性）
叶轮（平衡试验）
叶轮（表面）
叶轮几何尺寸
密封性能
电机性能
安装要求（机轴）
安装要求（叶轮断面摇摆允差）安装要求（叶轮径向跳动允差）水力学性能
安全可靠性（提升机构和保护装置）安全可靠性（无故障运行时间）安全可靠性（设计寿命和电控设备）安全可靠性（耐电压试验）
检验类别
有效池长
技术要求
试验方法
附录A
现场调查
生产厂家
提供证明
型式检验
当有下列情况之一时，必须进行型式检验：a）新产品及新规格产品定型或老产品转厂生产；b）产品的结构、工艺及主要材料有较大改变，可能影响产品性能；c）连续停产一年以上恢复生产；d）正常生产三年；
e）国家质量监督机构提出型式检验要求。7.4抽样与检验项目
7.4.1抽样方法
从出厂检验合格的产品中随机抽样，但不得少于2台。检验项目
检验项目与试验方法见表4。
7.5判定规则
7.5.1检验结果应符合第5章的规定。任一检验项目不合格，须对备样检验，如仍不合格，即判定为不合格。7.5.2
8标志、包装、运输和购存
8.1标志
HJ/T279-2006
产品应在明显部位设置标牌，标牌应符合GB/T13306的规定，标牌上应注明下列内容a）产品名称、型号：
b）主要技术参数：
1）额定功率，kW；
2）额定转速，r/min；
3）叶轮直径，mm；
4）额定电压，V；
5）额定电流，A；
6）额定频率，Hz；
7）产品质量，kg。
c）出厂编号和生产日期：
d）制造厂名称；
e）执行标准。
8.2包装
8.2.1包装应符合GB/T13384的规定。包装、贮运标志应符合GB/T191的规定。8.2.2
