【国家标准(GB)】 电报音频接口技术要求

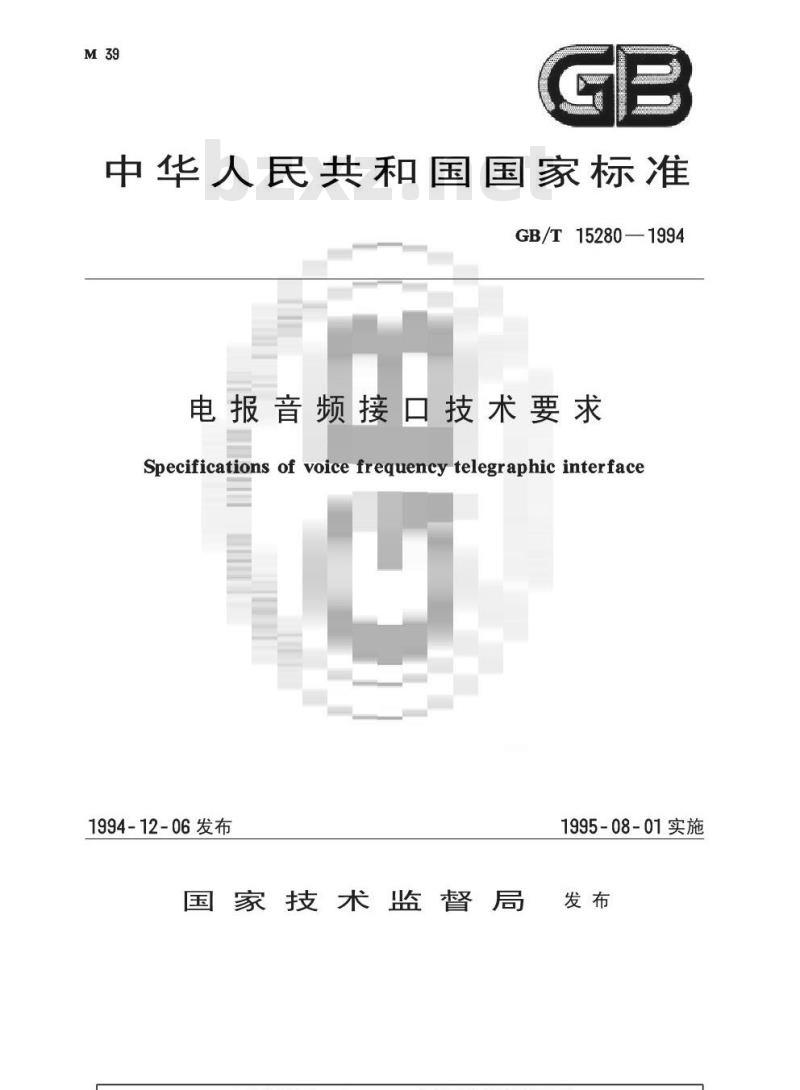

中华人民共和国国家标准
GB/T 15280—1994
电报音频接口技术要求
Specifications of voice frequency telegraphic interface1994-12-06发布
1995-08-01实施
国家技术监督局发布

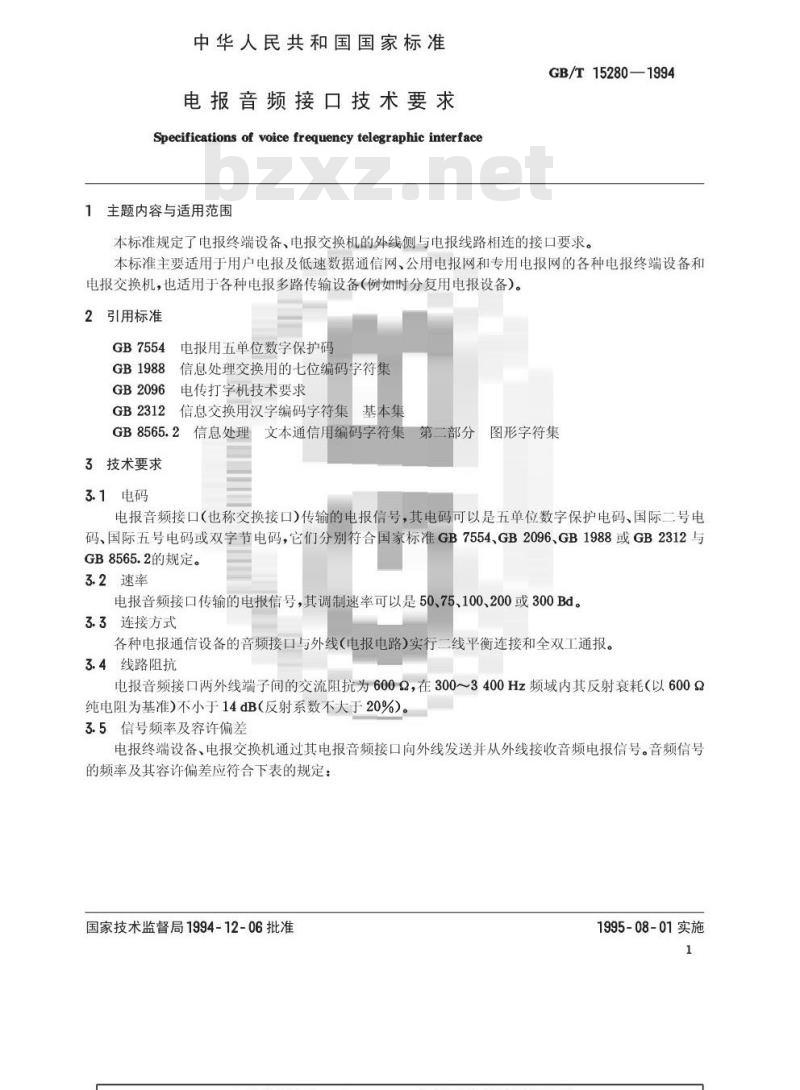

中华人民共和国国家标准
电报音频接口技术要求
Specifications of voice frequency telegraphic interface1主题内容与适用范围
GB/T15280—1994
本标准规定了电报终端设备、电报交换机的外线侧与电报线路相连的接口要求。本标准主要适用于用户电报及低速数据通信网、公用电报网和专用电报网的各种电报终端设备和电报交换机，也适用于各种电报多路传输设备（例如时分复用电报设备）。2引用标准
GB7554电报用五单位数字保护码GB1988信息处理交换用的七位编码字符集GB2096电传打字机技术要求
GB2312信息交换用汉字编码字符集基本集GB8565.2信息处理
文本通信用编码字符集第二部分图形字符集3技术要求
3.1电码
电报音频接口（也称交换接口）传输的电报信号，其电码可以是五单位数字保护电码、国际二号电码、国际五号电码或双字节电码，它们分别符合国家标准GB7554、GB2096、GB1988或GB2312与GB8565.2的规定。
3.2速率
电报音频接口传输的电报信号，其调制速率可以是50、75、100、200或300Bd。3.3连接方式
各种电报通信设备的音频接口与外线（电报电路）实行二线平衡连接和全双工通报。3.4线路阻抗
电报音频接口两外线端子间的交流阻抗为600Q，在300～3400Hz频域内其反射衰耗（以6002纯电阻为基准)不小于14dB（反射系数不大于20%)。3.5信号频率及容许偏差

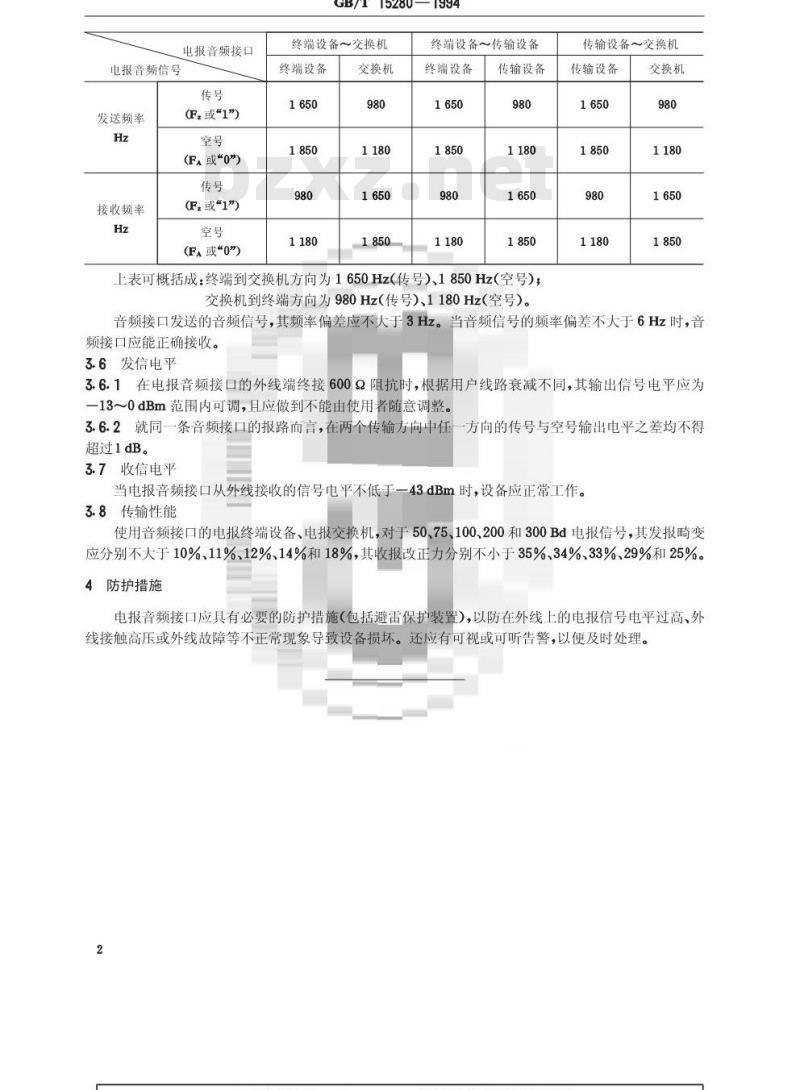

电报终端设备、电报交换机通过其电报音频接口向外线发送并从外线接收音频电报信号。音频信号的频率及其容许偏差应符合下表的规定：国家技术监督局1994-12-06批准1995-08-01实施
电报音频接口
电报音频信号
发送频率
接收频率
(F或“1\)
(FA或“0\)
(F或“1\)
(FA或“0\)
GB/T15280—1994
终端设备～交换机
终端设备
交换机
终端设备传输设备
终端设备
传输设备
上表可概括成：终端到交换机方向为1650Hz(传号）、1850Hz（空号）；交换机到终端方向为980Hz（传号）、1180Hz（空号）。传输设备～交换机
传输设备
交换机
音频接口发送的音频信号，其频率偏差应不大于3Hz。当音频信号的频率偏差不大于6Hz时，音频接口应能正确接收。
3.6发信电平
3.6.1在电报音频接口的外线端终接600Q阻抗时，根据用户线路衰减不同，其输出信号电平应为13～0dBm范围内可调，且应做到不能由使用者随意调整。3.6.2就同一条音频接口的报路而言，在两个传输方向中任一方向的传号与空号输出电平之差均不得超过1 dB。
3.7收信电平
当电报音频接口从外线接收的信号电平不低于一43dBm时，设备应正常工作。3.8传输性能
使用音频接口的电报终端设备、电报交换机，对于50、75、100、200和300Bd电报信号，其发报畸变应分别不大于10%、11%、12%、14%和18%，其收报改正力分别不小于35%、34%、33%、29%和25%。防护措施
电报音频接口应具有必要的防护措施（包括避雷保护装置），以防在外线上的电报信号电平过高、外线接触高压或外线故障等不正常现象导致设备损坏。还应有可视或可听告警，以便及时处理。2

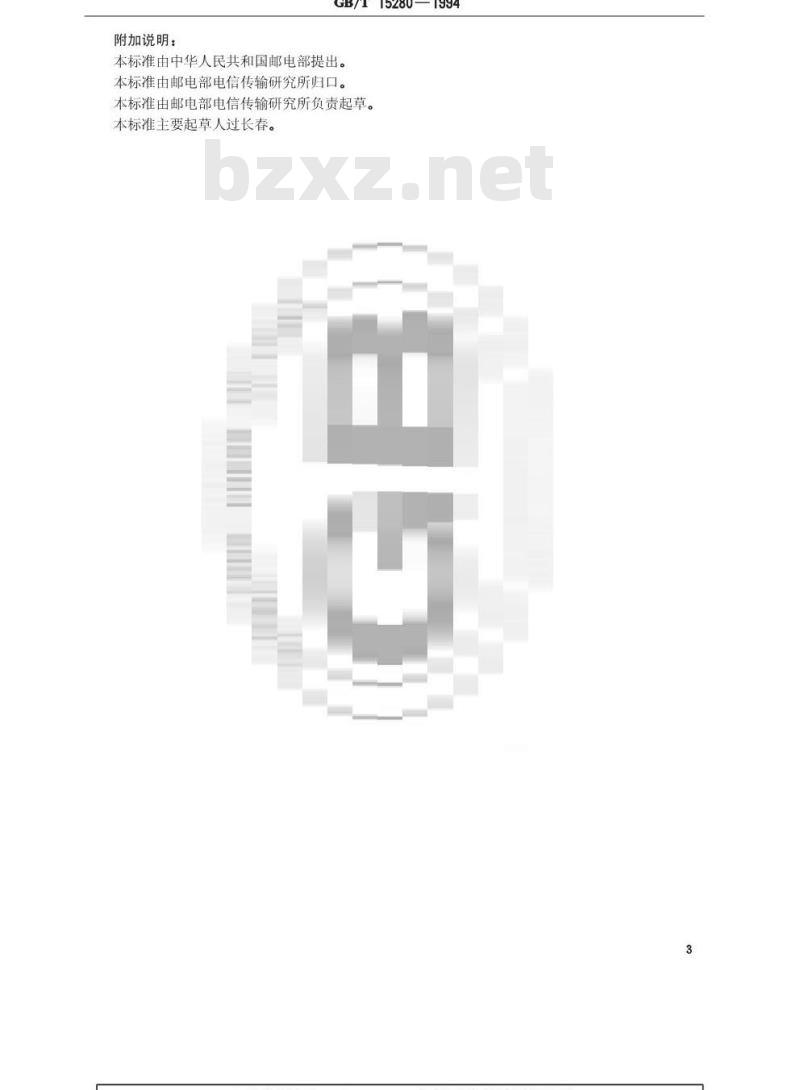

附加说明：
GB/T15280—1994免费标准下载网bzxz
本标准由中华人民共和国邮电部提出。本标准由邮电部电信传输研究所归口。本标准由邮电部电信传输研究所负责起草。本标准主要起草人过长春。
