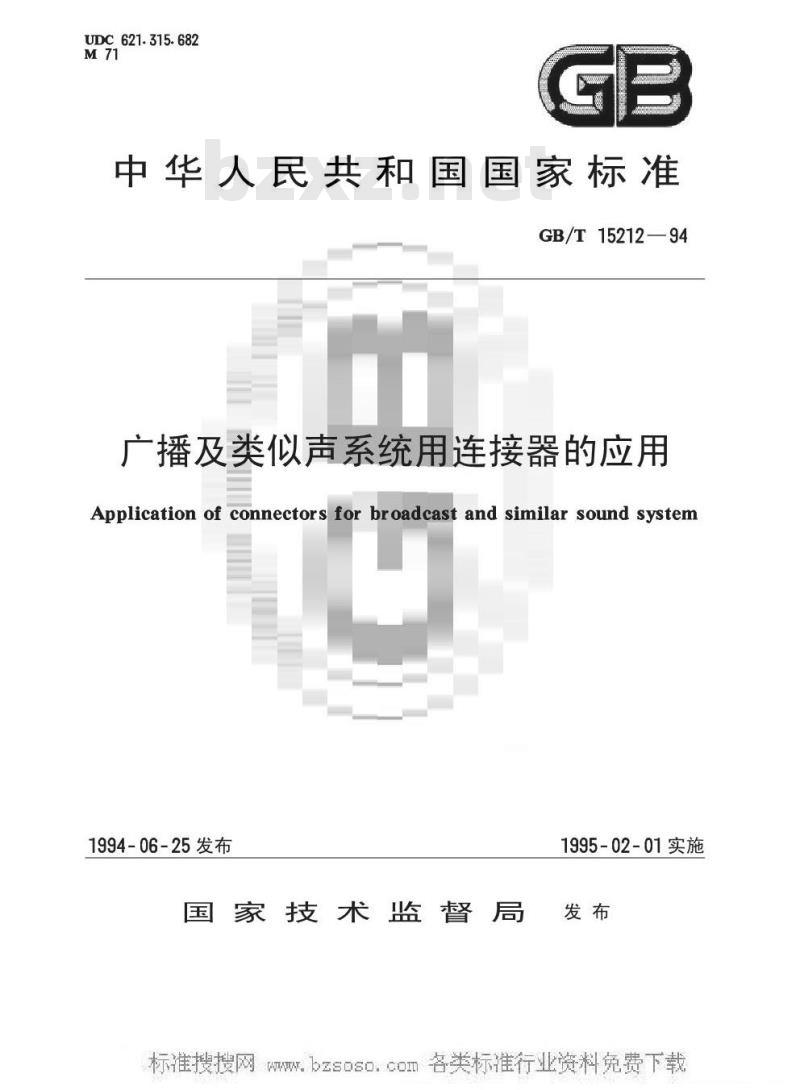

中华人民共和国国家标准
GB/T 15212—94
广播及类似声系统用连接器的应用Application of connectors for broadcast and similar sound system1994-06-25发布
国家技术监督局
1995-02-01实施
W中华人民共和国国家标准
广播及类似声系统用连接器的应用Application of connectors for broadcast and similar sound systemGB/T15212—94
本标准等效采用国际标准IEC260-12《声系统设备第12部分：广播及类似设备互连用连接器的应用》。

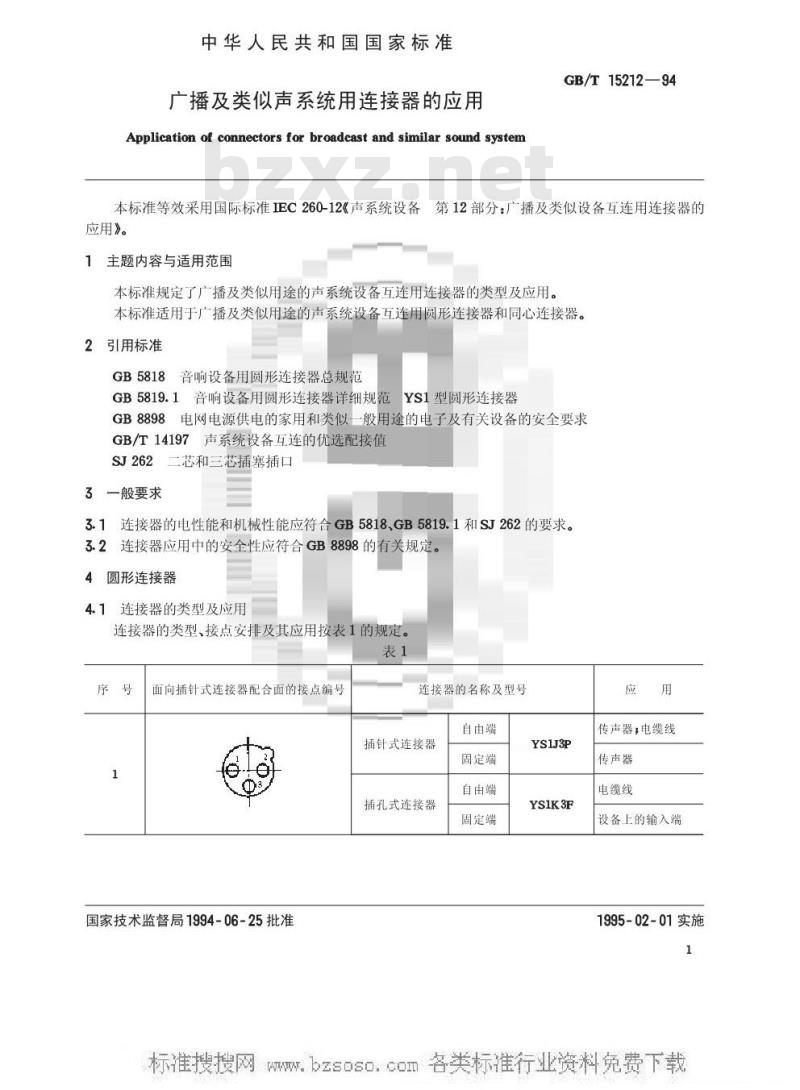

1主题内容与适用范围
本标准规定了广播及类似用途的声系统设备互连用连接器的类型及应用。本标准适用于广播及类似用途的声系统设备互连用圆形连接器和同心连接器。2引用标准
GB5818音响设备用圆形连接器总规范GB5819.1音响设备用圆形连接器详细规范YS1型圆形连接器
GB8898电网电源供电的家用和类似一般用途的电子及有关设备的安全要求GB/T14197声系统设备互连的优选配接值SJ262二芯和三芯插塞插口
一般要求
3.1连接器的电性能和机械性能应符合GB5818.GB5819.1和SJ262的要求。3.2连接器应用中的安全性应符合GB8898的有关规定。4圆形连接器
4.1连接器的类型及应用
连接器的类型、接点安排及其应用按表1的规定表1
面向插针式连接器配合面的接点编号国家技术监督局1994-06-25批准连接器的名称及型号
插针式连接器
插孔式连接器
自由端
固定端
自由端
固定端
YSIJ3P
YS1K3F
传声器：电缆线
传声器
电缆线
设备上的输入端
1995-02-01实施
W.bzsoso.cOI序
GB/T15212—94
续表1
面向插针式连接器配合面的接点编号4.2连接器接点的分配

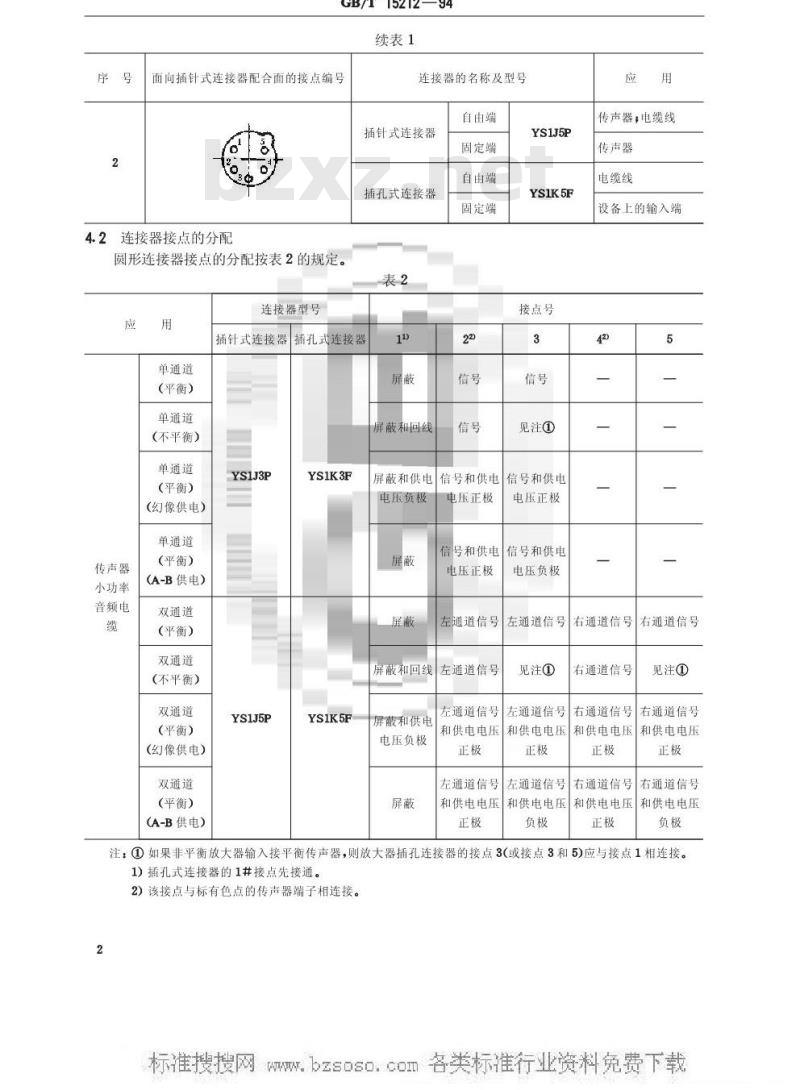

圆形连接器接点的分配按表2的规定。连接器型号
传声器
小功率
音频电
单通道
（平衡）
单通道
(不平衡）
单通道
（平衡）
(幻像供电）
单通道
(平衡）
(A-B供电）
双通道
(平衡）
双通道
(不平衡）
双通道
（平衡）
(幻像供电）
双通道
(平衡)
(A-B供电）
连接器的名称及型号
插针式连接器
插孔式连接器
插针式连接器插孔式连接器
YS1J3P
YS1J5P
YSIK3F
YS1K5F
屏蔽和回线
自由端
固定端
自由端
固定端
YS1J5P
YS1K5F
接点号
屏蔽和供电 信号和供电
电压负极
电压正极
见注?
信号和供电
电压正极
信号和供电 信号和供电
电压正极
左通道信号
左通道信号
屏蔽和回线
屏蔽和供电
电压负极
左通道信号
和供电电压
左通道信号
和供电电压
电压负极
左通道信号
见注?
左通道信号
和供电电压
左通道信号
和供电电压
传声器：电缆线
传声器
电缆线
设备上的输入端
右通道信号
右通道信号
右通道信号
和供电电压
右通道信号
和供电电压
右通道信号
见注?
右通道信号
和供电电压
右通道信号
和供电电压
注：①如果非平衡放大器输入接平衡传声器，则放大器插孔连接器的接点3（或接点3和5)应与接点1相连接。1）插孔式连接器的1#接点先接通。2）该接点与标有色点的传声器端子相连接。2
W.bzsoso：com5同心连接器
5.1连接器的类型及应用
GB/T15212—94

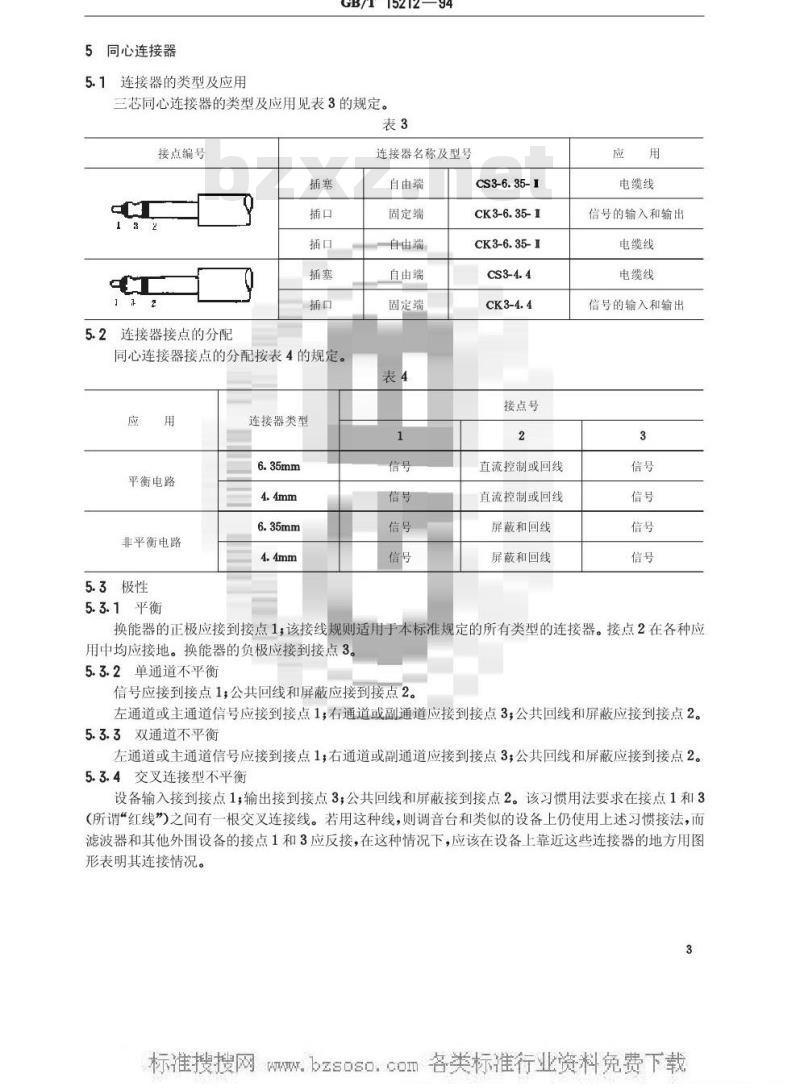

三芯同心连接器的类型及应用见表3的规定。表3
接点编号
5.2连接器接点的分配
同心连接器接点的分配按表4的规定。应
平衡电路
非平衡电路
5.3极性
5.3.1平衡
连接器类型
连接器名称及型号
自由端
固定端
白由端
自由端
固定端
CS3-6.35-1
CK3-6.35-1
CK3-6.35-1
接点号
直流控制或回线
直流控制或回线
屏蔽和回线
屏蔽和回线
电缆线
信号的输入和输出
电缆线
电缆线
信号的输入和输出
换能器的正极应接到接点1；该接线规则适用于本标准规定的所有类型的连接器。接点2在各种应用中均应接地。换能器的负极应接到接点3。5.3.2单通道不平衡
信号应接到接点1：公共回线和屏蔽应接到接点2。左通道或主通道信号应接到接点1右通道或副通道应接到接点3；公共回线和屏蔽应接到接点2。5.3.3双通道不平衡
左通道或主通道信号应接到接点1右通道或副通道应接到接点3；公共回线和屏蔽应接到接点2。5.3.4交叉连接型不平衡
设备输入接到接点1，输出接到接点3公共回线和屏蔽接到接点2。该习惯用法要求在接点1和3（所谓红线”)之间有一根交叉连接线。若用这种线，则调音台和类似的设备上仍使用上述习惯接法，而滤波器和其他外围设备的接点1和3应反接，在这种情况下，应该在设备上靠近这些连接器的地方用图形表明其连接情况。
W.bzsoso.cOmA1连接器的类型及其应用
GB/T15212—94
附录A
高电平连接器
(参考件）

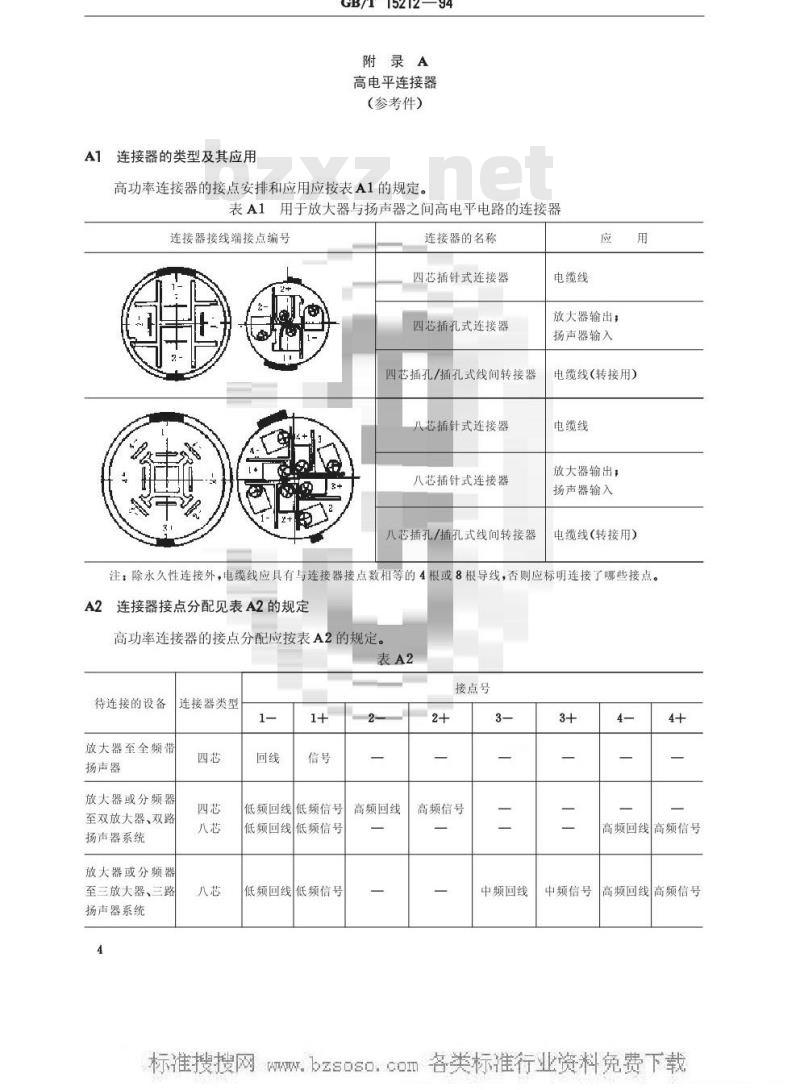

高功率连接器的接点安排和应用应按表A1的规定。表A1用于放大器与扬声器之间高电平电路的连接器连接器接线端接点编号
连接器的名称
四芯插针式连接器
四芯插孔式连接器
四芯插孔/插孔式线间转接器
八芯插针式连接器
八芯插针式连接器
八芯插孔/插孔式线间转接器
电缆线
放大器输出；
扬声器输入
电缆线（转接用）
电缆线
放大器输出；
扬声器输入
电缆线（转接用）
注：除永久性连接外，电缆线应具有与连接器接点数相等的4根或8根导线，否则应标明连接了哪些接点。A2
连接器接点分配见表A2的规定
高功率连接器的接点分配应按表A2的规定。表A2
待连接的设备
放大器至全频带
扬声器
放大器或分频器
至双放大器、双路
扬声器系统
放大器或分频器
至三放大器、三路
扬声器系统
连接器类型
低额回线低频信号
低须回线低额信号
低频回线低频信号
高频回线
接点号
高频信号
中频回线
中频信号
高频回线高频信号
高频回线高频信号
W.bzsoso：com待连接的设备
放大器或分频器
至四放大器、四路
扬声器系统www.bzxz.net
连接器类型
GB/T15212—94
续表A2
接点号
低频回线低频信号中低频回线中低频信号中高频回线中高频信号高频回线高频信号
注：“信号”一词表示平衡电路的正极性信号。附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由全国电声学和视听设备标准化技术委员会归口。本标准由机械电子工业部电子标准化研究所和上海计量测试研究所负责起草。本标准主要起草人赵新华、李旭进。Wbzsoso.cOn
