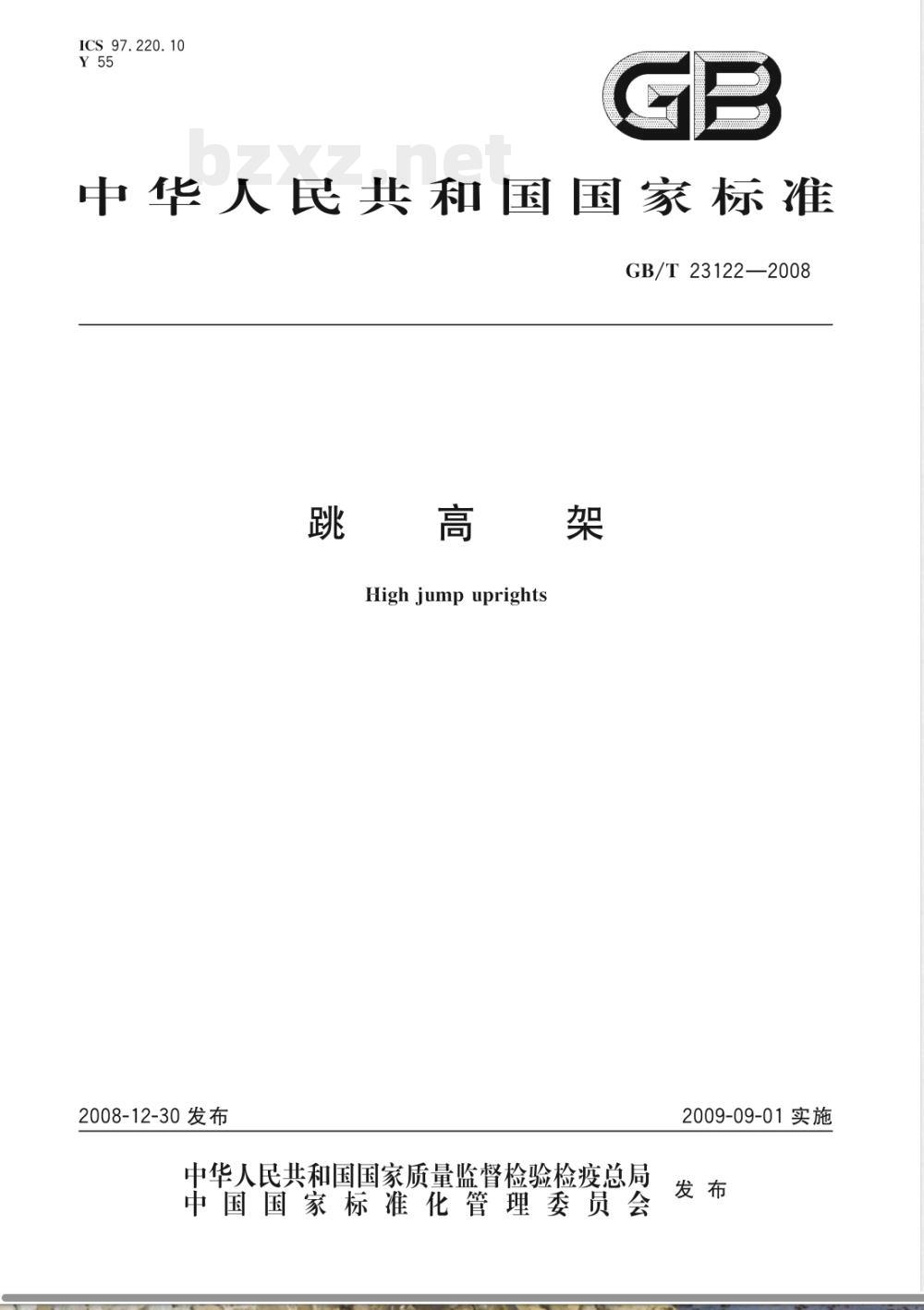

GB/T23122—2008
跳高架
High jump uprights
2008-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-09-01实施
GB/T23122—2008

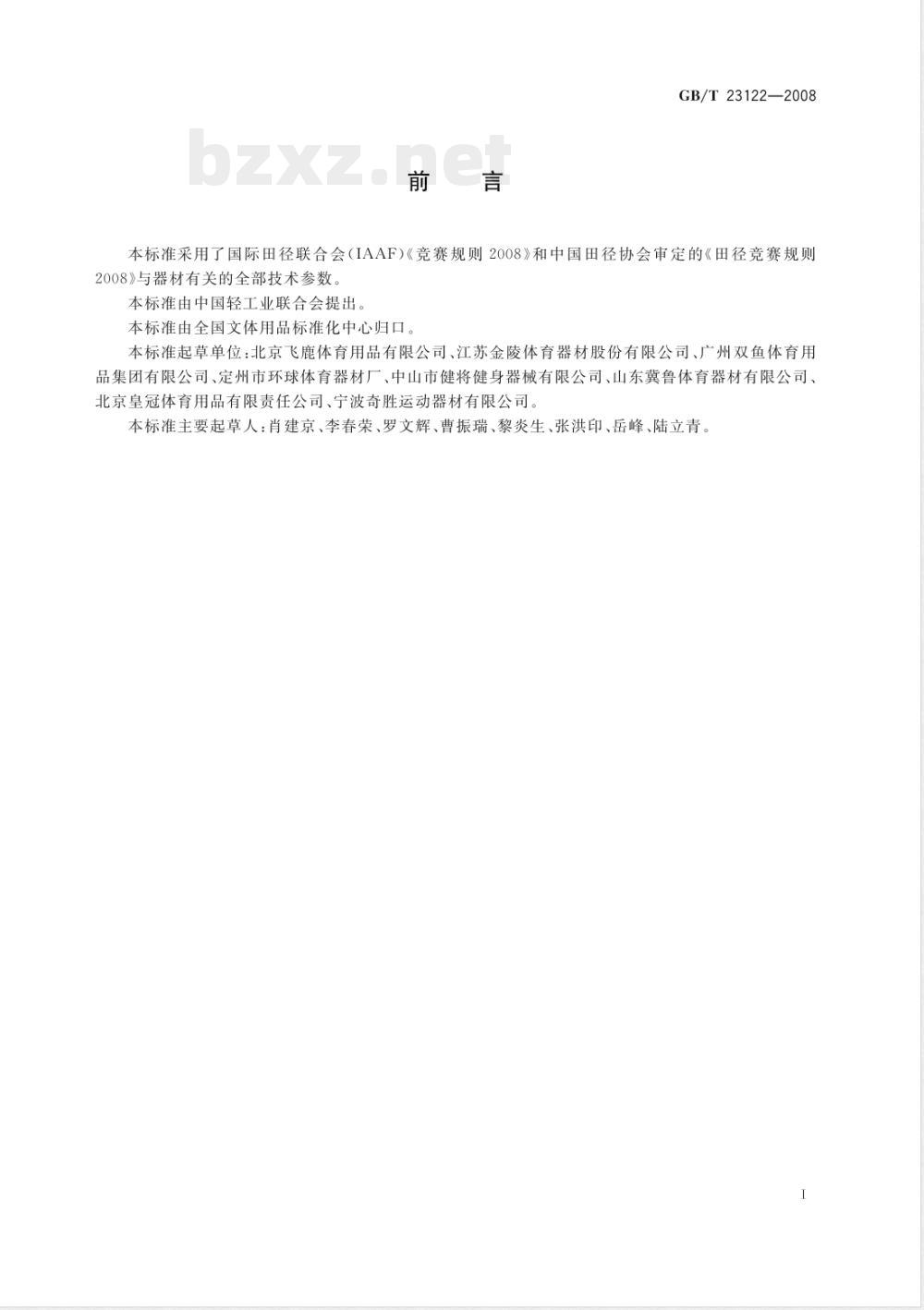

本标准采用了国际田径联合会（IAAF）《竞赛规则2008》和中国田径协会审定的《田径竞赛规则2008》与器材有关的全部技术参数。本标准由中国轻工业联合会提出本标准由全国文体用品标准化中心归口。本标准起草单位：北京飞鹿体育用品有限公司、江苏金陵体育器材股份有限公司、广州双鱼体育用品集团有限公司、定州市环球体育器材厂、中山市健将健身器械有限公司、山东冀鲁体育器材有限公司、北京皇冠体育用品有限责任公司、宁波奇胜运动器材有限公司。本标准主要起草人：肖建京、李春荣、罗文辉、曹振瑞、黎炎生、张洪印、岳峰、陆立青。1范围
本标准规定了跳高架的要求、试验方法、检验规则、标志、包装、运输、贮存。本标准适用于比赛和练习使用的跳高架，包括横杆和落地区。规范性引用文件
GB/T23122—2008
下列文件中的条款通过在本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191—2008包装储运图示标志（ISO780：1997，MOD）GB/T2828.1一2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（ISO2859-1：1999,IDT)
周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T2829—2002
QB/T3826—1999
QB/T3832—1999
3分类
轻工产品金属镀层和化学处理层的耐腐蚀试验方法、中性盐雾试验（NSS)法轻工产品金属镀层腐蚀试验结果的评价3.1
按使用要求分为比赛跳高架、练习跳高架两种3.2跳高架（包括横杆和落地区）及其各部件见图1，基本参数见表1。Li
横杆托
横杆托
横杆托
横杆末端
GB/T23122—2008
横杆托
与立柱之间距离 D
横杆上沿与立柱顶端距离H
落地区
直径Φ
两端宽W
两端长L2
图1（续）
表1基本参数
比赛型
基本尺寸
≥6000
≥4000
极限偏差
≥100
30～35
基本尺寸
150～200
700～800
跳高架（包括横杆和落地区)基本尺寸应符合表1的规定。4.1
2跳高架横杆托上平面与立柱的垂直度应小于等于0.5mm。4.2
3跳高架横杆托升降应灵活，并能牢固锁定位置4.3
练习型
≥5000
≥3000
≥400
单位为毫米
极限偏差
4.4比赛跳高架横杆托上不应包裹橡胶或其他能增加与横杆之间摩擦力的任何物质，也不应使用任何种类的弹簧。
4.5跳高架立柱应有指示横杆高度的刻度标识。5跳高架立柱在承受规定载荷后，立柱不应产生弯曲变形。4.6
GB/T 23122—2008
4.7比赛用横杆应采用玻璃纤维增强塑料或其他适宜材料制成，不应使用金属材料。4.8横杆质量应小于等于2kg。
4.9比赛用横杆应有弹性，其自然下垂量应小于等于20mm；在受力时其下垂量应小于等于70mm。4.10跳高比赛落地区宜由若干单元组成，各单元之间应牢固连接。4.11
落地区内填充物密度宜为：（25土3)kg/m2。4.12跳高架金属部件应采用阳极氧化、涂饰、电镀或其他工艺方法处理，颜色应均匀一致。4.13电镀层抗腐蚀性能，按照QB/T3826规定，腐蚀级别应不低于6级。5试验方法
跳高架基本尺寸用相应等级的游标卡尺和钢卷尺测量。5.2横杆托与立柱垂直度用直角尺、塞规测量。5.34.3、4.4、4.5、4.7、4.10感官检验。5.4立柱抗弯性能：将跳高架固定，横杆托升至最高高度时，在横杆托中间位置垂直施加300N力，保持30s，卸载后立柱残余变形量比赛跳高架不得超过1mm，练习跳高架不得超过3mm。F=300N
5.5横杆总质量用示值误差为1g的天平、台秤等仪器检测。5.6将横杆两端放置在横杆托上，测量横杆中间自然下垂量；在横杆中央悬挂3kg重物，测量其下垂量。
5.7称重计算填充物密度。
5.8表面处理在明亮自然光线下目测。5.9电镀层抗腐蚀性能试验：按QB/T3826规定连续喷雾12h后，结果按QB/T3832评价。6检验规则
6.1交收检验
6.1.1每批产品出厂前应按本标准检验，检验合格的产品签发合格标志后方可出厂。6.1.2交收检验按GB/T2828.1中一般检查水平Ⅱ的一次正常检验抽样方案进行。6.1.3
3交收检验项目顺序及接收质量限（AQL值）应按表2中规定进行。3
GB/T23122—2008
不合格分类
试验项目及章条款
横杆质量4.8
基本尺寸4.1
结构和材料要求
4.3,4.4,4.5,4.7,4.10
横杆弹性4.9
垂直度4.2
表面外观4.12
表2交收检验
试验方法章条
6.1.4对于检验样本中的不合格品，供货方应以合格品替代。6.2型式检验
接收质量限（AQL值）
比赛型
6.2.1型式检验每年进行一次，发生下列情况之一时，亦应进行型式试验：更改设计、结构、关键工艺、主要原材料时；a）
停产半年以上又重新生产时；
出厂检验结果与上次型式试验有较大差异时；c）
国家质量监督机构提出进行型式试验要求时。型式检验样本应在交收检验合格批中随机抽取。型式检验抽样方案按GB/T2829一2002中判别水平Ⅱ的一次抽样方案进行。型式检验项目、顺序、样本量、判定数组及不合格质量水平(RQL)应按表3进行。表3型式检验
判定数组［Ac,Re
试验项目及章条Www.bzxZ.net
立柱强度4.6
填充物密度4.11
抗腐蚀性能4.13
试验方法章条
比赛型
7标志、包装、运输、存
7.1标志
3[0,1]
练习型
2[1,2]
练习型
不合格质量水平（RQL）
比赛型
练习型
产品应有产品名称、商标、制造商名称和地址、出厂日期、产品生产执行标准的编号，并附有产品合格证。
7.2包装
应有内包装、外包装；内包装应采取防潮措施，外包装应捆扎牢固。4
图形标志按GB/T191执行。
轻装轻卸，防止日晒雨淋。
仓库应通风、干燥、严禁接触酸碱及其他腐蚀性物质，避免重压。GB/T 23122—2008
