【国家标准(GB)】 家用和类似用途电自动控制器 湿度敏感控制器的特殊要求

ICS29.130.20

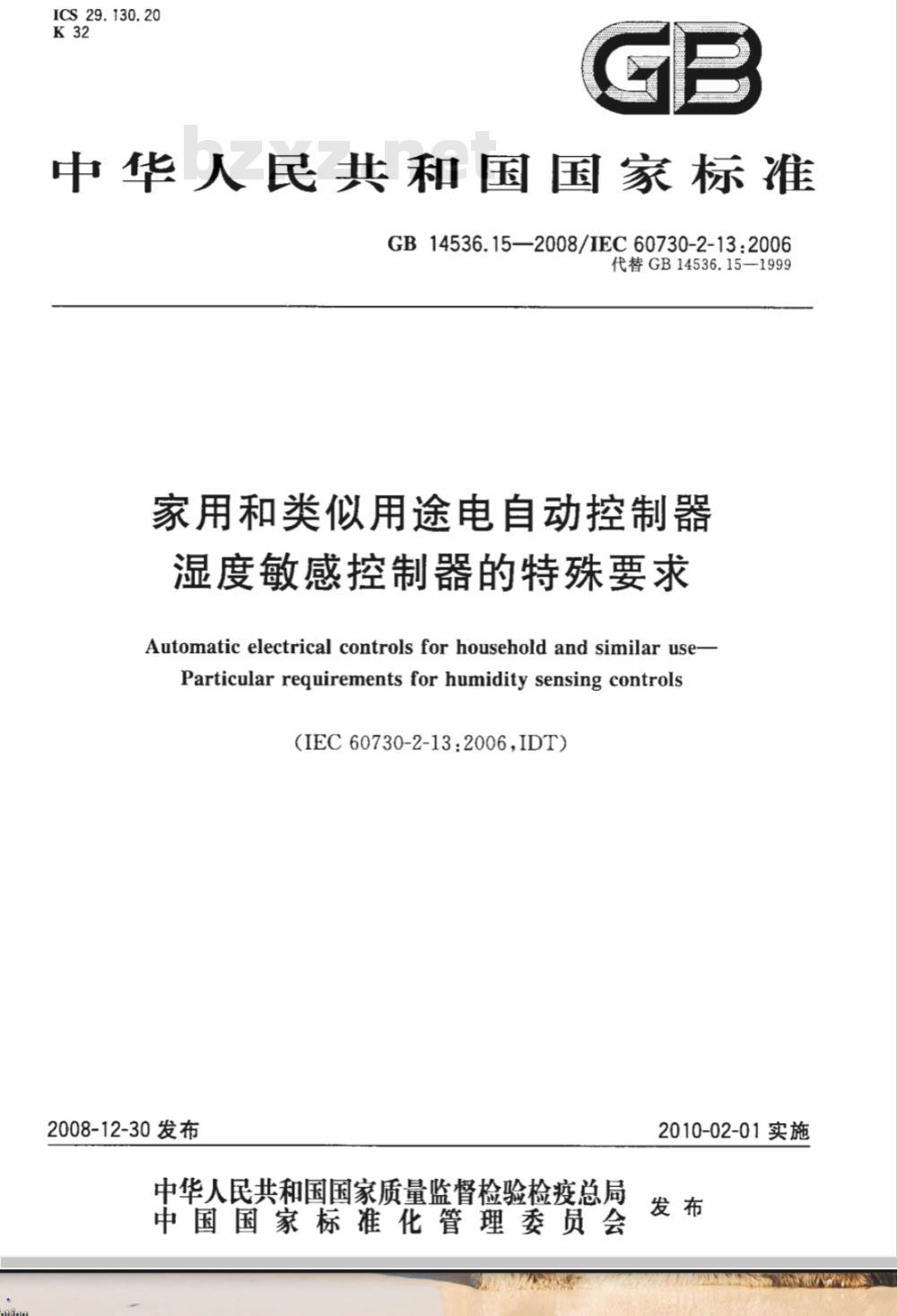

中华人民共和国国家标准
GB14536.15—2008/IEC60730-2-13:2006代替GB14536.15-1999
家用和类似用途电自动控制器
湿度敏感控制器的特殊要求
Automatic electrical controls for household and similar use-Particular requirementsfor humidity sensing controls（IEC60730-2-13:2006,IDT）
2008-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-02-01实施

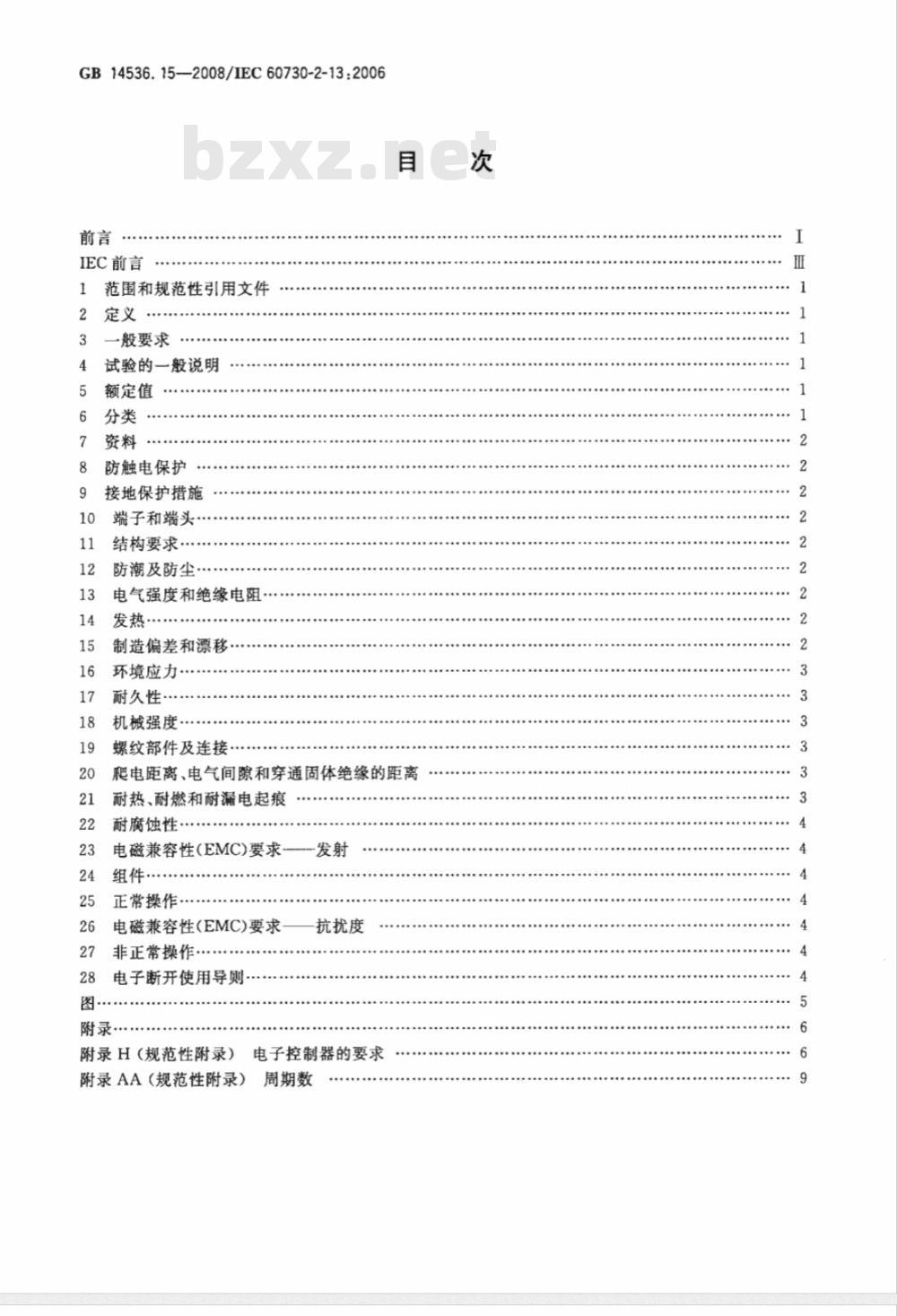

GB14536.15-—2008/IEC60730-2-13:2006前言
IEC前言
范围和规范性引用文件
一般要求
试验的一般说明
额定值
防触电保护
接地保护措施
端子和端头·
结构要求
防潮及防尘：
电气强度和绝缘电阻·
发热：
制造偏差和漂移
环境应力·
耐久性
机械强度·
螺纹部件及连接
爬电距离、电气间隙和穿通固体绝缘的距离耐热、耐燃和耐漏电起痕
耐腐蚀性…·
电磁兼容性(EMC)要求发射
组件·
正常操作
电磁兼容性(EMC)要求
非正常操作
28电子断开使用导则
抗扰度
附录H（规范性附录）电子控制器的要求附录AA（规范性附录）周期数

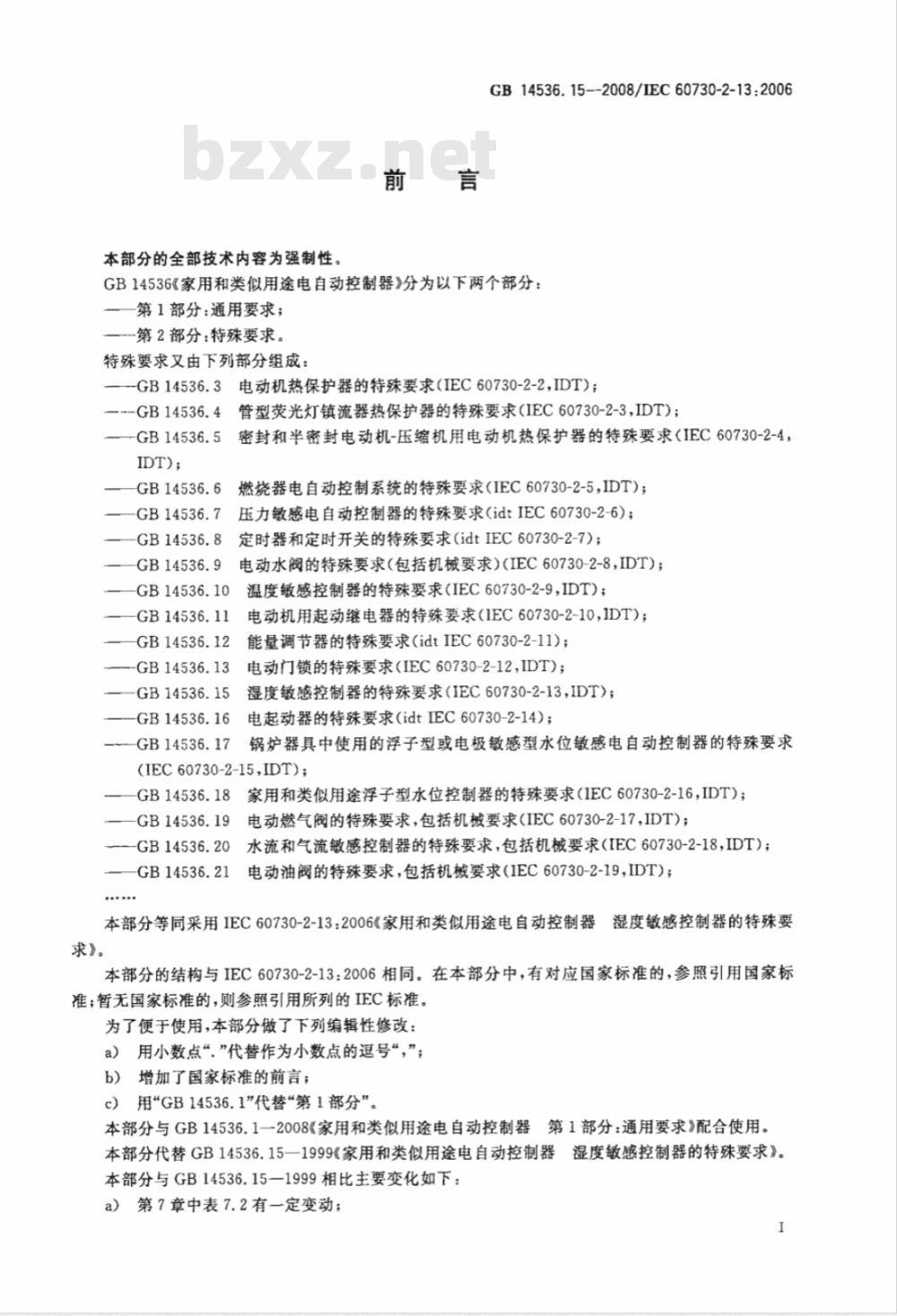

本部分的全部技术内容为强制性。前言
GB14536.15--2008/IEC60730-2-13:2006GB14536《家用和类似用途电自动控制器》分为以下两个部分：——第1部分：通用要求；
—一第2部分：特殊要求。
特殊要求又由下列部分组成：
——--GB14536.3电动机热保护器的特殊要求（IEC60730-2-2,IDT)；管型荧光灯镇流器热保护器的特殊要求(IEC60730-2-3，IDT)；—.GB14536.4
—GB14536.5
GB14536.6
—GB14536.7
GB14536.8
GB14536.9
——GB14536.10
密封和半密封电动机-压缩机用电动机热保护器的特殊要求（IEC60730-2-4，燃烧器电自动控制系统的特殊要求(IEC60730-2-5,IDT)；压力敏感电自动控制器的特殊要求(idtIEC60730-2-6)；定时器和定时开关的特殊要求（idtIEC60730-2-7)；电动水阀的特殊要求（包括机械要求）（IEC60730-2-8，IDT）；温度敏感控制器的特殊要求（IEC60730-2-9,IDT)；电动机用起动继电器的特殊要求（IEC60730-2-10，IDT）；GB14536.11
GB14536.121
能量调节器的特殊要求（idtIEC60730-2-11)；--GB14536.13
电动门锁的特殊要求（IEC60730-2-12,IDT)；GB14536.15
-GB14536.16
湿度敏感控制器的特殊要求（IEC60730-2-13,IDT)；电起动器的特殊要求（idtIEC60730-2-14）；锅炉器具中使用的浮子型或电极敏感型水位敏感电自动控制器的特殊要求—~GB14536.17
(IEC60730-2-15,IDT);
-GB14536.18家用和类似用途浮子型水位控制器的特殊要求（IEC60730-2-16，IDT）；——GB14536.19电动燃气阀的特殊要求，包括机械要求(IEC60730-2-17,IDT)；-—GB14536.20水流和气流敏感控制器的特殊要求，包括机械要求（IEC60730-2-18IDT）；——GB14536.21电动油阀的特殊要求，包括机械要求（1EC60730-2-19，IDT）；本部分等同采用IEC60730-2-132006《家用和类似用途电自动控制器湿度敏感控制器的特殊要求》。
本部分的结构与IEC60730-2-13：2006相同。在本部分中，有对应国家标准的，参照引用国家标准；暂无国家标准的，则参照引用所列的IEC标准。为了便于使用，本部分做了下列编辑性修改：a）用小数点“，”代替作为小数点的逗号“，”；b）增加了国家标准的前言；
c）用\GB14536.1\代替“第1部分”。本部分与GB14536.1一2008《家用和类似用途电自动控制器第1部分：通用要求》配合使用。本部分代替GB14536.15一1999《家用和类似用途电自动控制器湿度敏感控制器的特殊要求》。本部分与GB14536.15—1999相比主要变化如下：a）第7章中表7.2有一定变动；

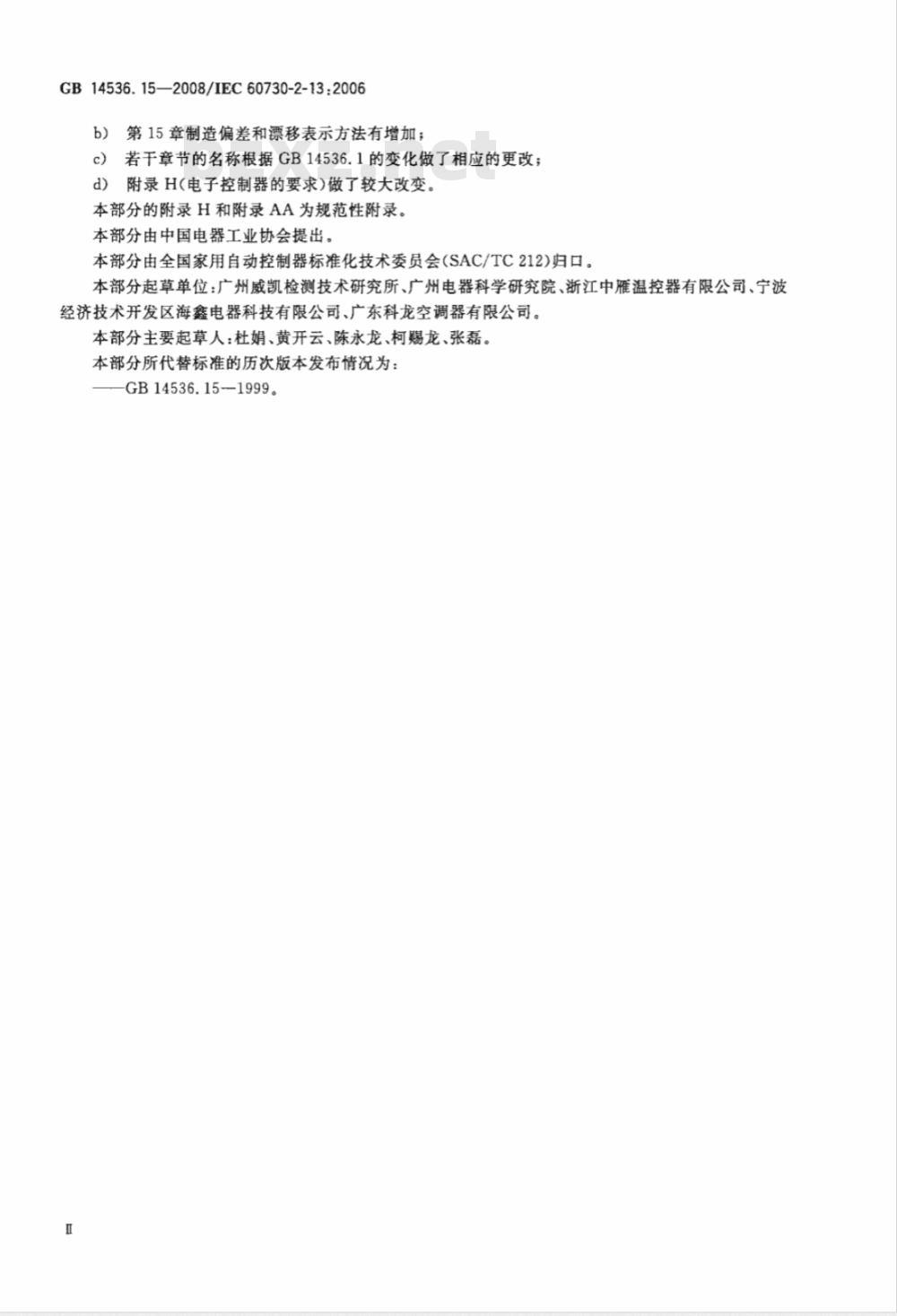

GB14536.15—2008/IEC60730-2-13:2006b)
第15章制造偏差和漂移表示方法有增加；c）若干章节的名称根据GB14536.1的变化做了相应的更改；d）附录H(电子控制器的要求)做了较大改变。本部分的附录H和附录AA为规范性附录。本部分由中国电器工业协会提出。本部分由全国家用自动控制器标准化技术委员会(SAC/TC212)归口。本部分起草单位：广州威凯检测技术研究所、广州电器科学研究院、浙江中雁温控器有限公司、宁波经济技术开发区海鑫电器科技有限公司、广东科龙空调器有限公司。本部分主要起草人：杜娟、黄开云、陈永龙、柯赐龙、张磊、本部分所代替标准的历次版本发布情况为：GB14536.15-1999。
IEC前言
GB14536.15—2008/IEC60730-2-13:20061）IEC(国际电工委员会）是由各个国家的电工委员会（IEC国家委员会）组成的世界性标准化组织。IEC的宗旨是在电气和电子领域的标准化相关问题上促进国际间的合作。为此目的，IEC除了开展其他活动之外，还出版国际标准、技术规范、技术报告、公共规范（PAS,PubliclyAvailableSpecifications）和导则（今后统称IEC出版物）。这些标准的制定工作是委托各技术委员会来完成的。作为IEC成员的各国家委员会，只要对所要制定的标准感兴趣，均可参与其制定工作。与IEC有联系的国际性的、官方的或非官方的组织亦参与标准的制定工作。IEC和世界标准化组织（ISO)遵照双方协议所规定的条件，密切合作。2）IEC有关技术问题的正式决议或协议由所有对此问题特别关注的IEC国家委员会参加的技术委员会所制定，并尽可能地表达了对所涉及的问题在国际上的一致意见。3）IEC出版物以推荐形式供国际上使用，并在此意义上为各国家委员会所承认。尽最大努力确保IEC标准的技术内容是正确的同时，IEC对终端使用者的使用方式或任何错误的翻译不负责任。
4）为了促进国际上的统一，IEC各国家委员会应明确地、最大限度地将IEC国际标准转化为国家或地区的标准。IEC标准和相应的国家或地区性标准之间如有任何差异，应在国家标准或地区性标准中清楚地注明。
5）IEC没有制定任何认可的标志程序。如有某设备宣称其符合IEC的某一项标准时，IEC对此不负任何费任。
所有使用者应确保所使用的是最新版本。6）
IEC或是其领导人、雇员、服务人员或代理人，包括独立的专家和IEC技术委员会、各国家委7
员会，对于任何由于使用或是信任本IEC标准或其他IEC出版物而造成的人员伤亡、财产损失或其他对自然环境造成的伤害(不管这些损失是直接的还是间接的)不负担任何责任，对相应产生的费用和花费(包括法律费用)也不承担责任。8）注意本出版物提到的引用标准。出版物中的引用标准对于本标准的正确应用是不可缺少的。9）请注意，本出版物的某些内容可能涉及到专利权，IEC对这些专利权问题概不负责。国际标准IEC60730-2-13由IEC/TC72：家用自动控制器技术委员会制定。此第二版将废止并取代第一版（1995年）及其修订1(1997年）和修订2(2000年）。第二版标准包括一项技术修订，该修订与附录H中对电自动控制器技术要求的修正内容相配合。标准正文基于下述文件：
72/713/FDIS
有关本部分表决通过的全部资料，请见上表所列的投票报告。该出版物按照ISO/IEC导则的第二部分起草。投票报告
72/726/RVD
本部分应与IEC60730-1配合使用。以IEC60730-1第3版（1999年）及其修订1（2003年）为基准，应考虑IEC60730-1后续版本或修订。本部分补充或修改了IEC60730-1中相应条款，形成了IEC标准：湿度敏感控制器的特殊要求本部分中，凡注明“增加”、“修改”、“代替”之处，IEC60730-1中相应的要求、试验规范或注释应作相应的修改。
GB14536.15—2008/IEC60730-2-13:2006不需要修改之处，本部分注明相应的章节或条款适用。在制定一个完整的国际标准过程中，必须考虑到世界各地实际情况所形成的不同要求，而且应区分各个国家电气系统和布线规则的差异。不同国家的差异，以“注：在某些国家……….”形式给出，这些差异出现在下列条款里；-11.4.3;
-17.8.4.101;
17.16.102;
本出版物使用下列字体：
试验要求正文：罗马字体；
—试验技术规范：斜体；
注：小罗马字体。
在IEC60730-1基础上增加的章节、注释、条款从101起编号，增加的附录用字母AA,BB等表示。在IEC网站，可以查到以通用要求《家用和类似用途电自动控制器》为基础的IEC60730系列所有标准的目录。
委员会决定本出版物的内容在IEC网站http：//webstore.iec.ch上标明的和特定出版物相关的下次修订日期之前保持不变，而到了此日期，出版物将被：·再次确认；
·取消；
·被修订后的版本代替；或
·修订。
1范围和规范性引用文件
GB14536.15--2008/IEC60730-2-13:2006家用和类似用途电自动控制器
湿度敏感控制器的特殊要求
GB14536.1中的该章，除下述内容外均适用。1.1代替：
本部分适用于在家用和类似用途的设备中使用或与这些设备配套使用的电自动湿度敏感控制器包括用于加热、空调和类似用途的控制器。这些设备可以使用电、气体、油、固体燃料、太阳能等或者它们的组合能源。
1.1.1下述注代替第二段后的注
注：本部分中，“设备”一词包含“器具”和“控制系统”。1.1.2代替：
本部分适用于机械或电子式操作的能反应或控制湿度的电自动控制器。1.1.3不适用。
2定义
GB14536.1中的该章，除下述内容外均适用，2.2按用途分类的控制器的定义
2.2.19增加：
注：通常，湿度敏感控制器是操作控制器。增加：
湿度敏感控制器
humiditysensingcontrol
用来使湿度保持在某一特定值以上、以下或两个特定值之间的电自动控制器。2.2.102
房间湿度调节器
roomhumidistat
用来控制居住空间湿度的独立安装式或装人式湿度敏感控制器。一般要求Www.bzxZ.net
GB14536.1中的该章适用。
4试验的一般说明
GB14536.1中的该章适用。
5额定值
GB14536.1中的该章适用。
6分类
GB14536.1中的该章，除下述内容外均适用。6.3.9增加：
GB14536.15—2008/IEC60730-2-1320066.3.9.101
湿度敏感控制器。
—房间湿度调节器。
6.3.9.102
7资料
GB14536.1中的该章适用。
防触电保护
GB14536.1中的该章适用。
接地保护措施
GB14536.1中的该章适用。
10端子和端头
GB14536.1中的该章适用。
结构要求
GB14536.1中的该章，除下述内容外均适用。11.4.3增加：
注：在加拿大和美国，2型动作的控制器触点之间可以不连接电容器。12
防潮及防尘
GB14536.1中的该章适用。
电气强度和绝缘电阻
GB14536.1中的该章，除下述内容外均适用。表13.2
在注e)中增加如下内容：
注：对于湿度敏感控制器而言，可能需要提供经过校准的特殊试样以进行此项试验。14发热
GB14536.1中的该章适用。
制造偏差和漂移
GB14536.1中的该章，除下述内容外均适用。15.1修改：
15.1的注不适用。
15.4增加：
或者，也可以采用声明的操作值加公差值的方法来分别表示声明的制造偏差和漂移。15.5.3增加：
15.5.3.101对于预期由用户自行调节的控制器，除非制造商另有声明，否则要通过调节器设定可调湿度范围的最大值。
15.5.3.102控制器的操作应由一个传感电流不超过0.05A的传感元件来完成。回路可采用任何方便的电压，只要其能够可靠显示出所监控的工作状况。2
15.5.4不适用，
16环境应力
GB14536.1中的该章适用。
17耐久性
GB14536.1中的该章，除下述内容外均适用。17.1.3试验程序和条件
增加：
GB14536.15—2008/IEC60730-2-13:2006对湿度敏感控制器，应以制造商和试验机构商定的起动量进行第17章的试验。17.1.3.101
17.8加速自动动作的试验
增加：
除非制造商声明了更高的周期数，独立安装式控制器和带线控制器的自动动作和人工动17.8.4.101
作周期数应符合附录AA中AA.1的规定。注：加拿大和美国适用的周期数见附录AA中AA2的规定。6专门用途的控制器的试验
增加：
17.16.101湿度敏感控制器
17.1~17.5适用；
一17.6适用于分类为1.M型或2.M型的动作，“X”值由制造商和试验机构商定；—17.7适用；
—--17.8适用；
-17.9适用除：
—17.9.3.1不适用；
—17.10~17.14适用。
17.16.102
注：在美国，如果一个控制器有两个或更多个电气额定值（例如：感性的和阻性的，或在不同电压下的不同电流值）该控制器按照不小于声明耐久性次数的25%的次数对每组额定值进行试验（如果声明的耐久性次数等于或多于30000个周期），但任一试样上的总周期数不得多于其声明的耐久性次数。然而，至少有一个试样进行试验的总周期数要等于其声明的耐久性次数，18机械强度
GB14536.1中的该章适用。
螺纹部件及连接
GB14536.1中的该章适用。
20爬电距离、电气间隙和穿通固体绝缘的距离GB14536.1中的该章适用。
21耐热、耐燃和耐漏电起痕
GB14536.1中的该章适用。
GB14536.15—2008/IEC60730-2-13:200622
耐腐蚀性
GB14536.1中的该章适用。
电磁兼容性(EMC)要求发射
GB14536.1中的该章适用。
GB14536.1中的该章适用。
正常操作
GB14536.1中的该章适用。
电磁兼容性(EMC)要求抗扰度
GB14536.1中的该章适用。参见附录H。非正常操作
GB14536.1中的该章适用。参见附录H。电子断开使用导则
GB14536.1中的该章适用。
GB14536.1中的图适用。
GB 14536.15—2008/IEC 60730-2-13:2006图
