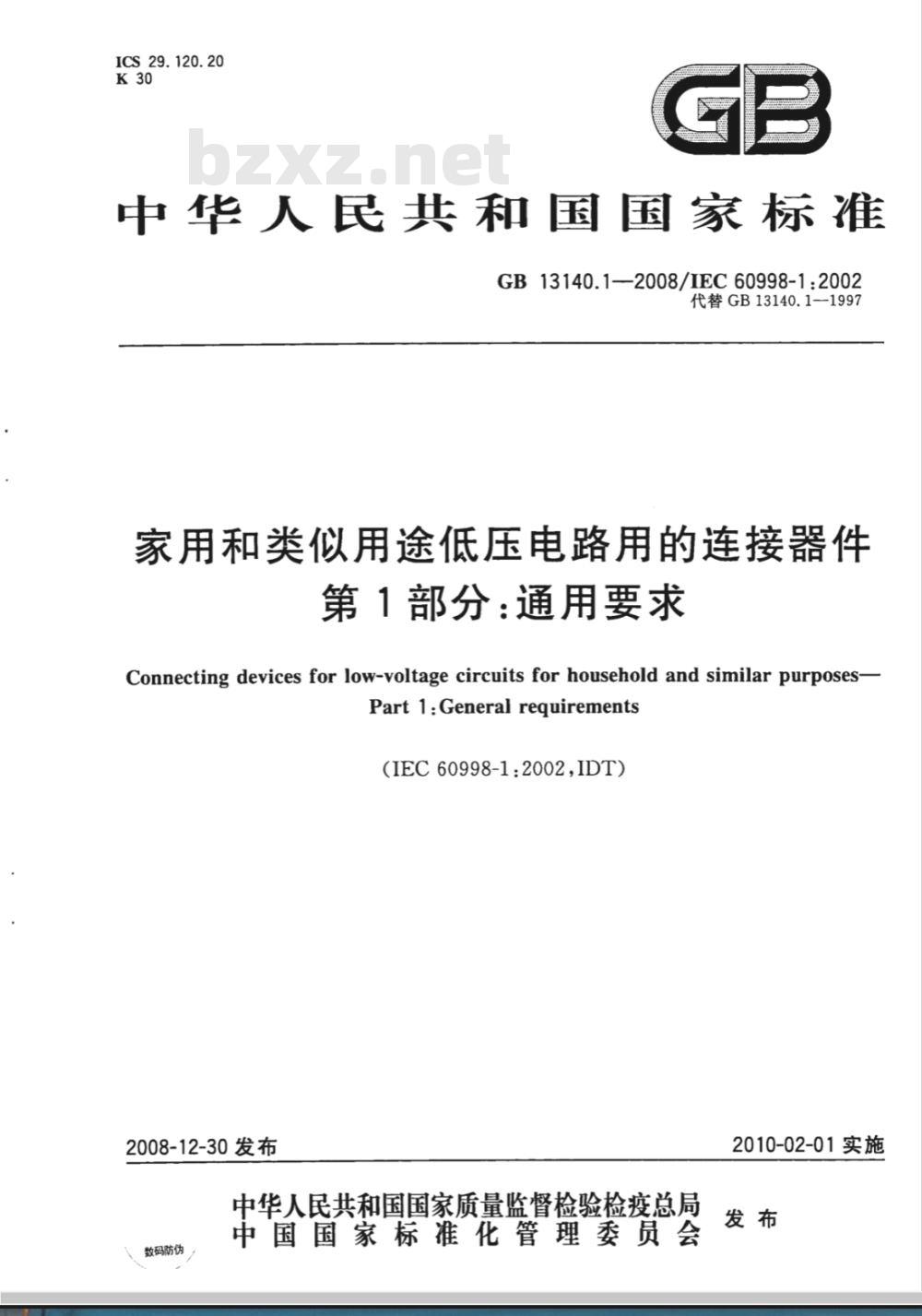

【国家标准(GB)】 家用和类似用途低压电路用的连接器件 第1部分：通用要求

ICS29.120.20
中华人民共和国国家标准
GB13140.1-—2008/IEC60998-1:2002代替GB13140.1-1992
家用和类似用途低压电路用的连接器件，第1部分：通用要求
Connecting devices for low-voltage circuits for household and similar purposes-Part1:Generalrequirements
(IEC 60998-1:2002,IDT)
2008-12-30发布
中华人民共和国国家质量监督检验检疫总局数码防伪
中国国家标准化管理委员会
2010-02-01实施

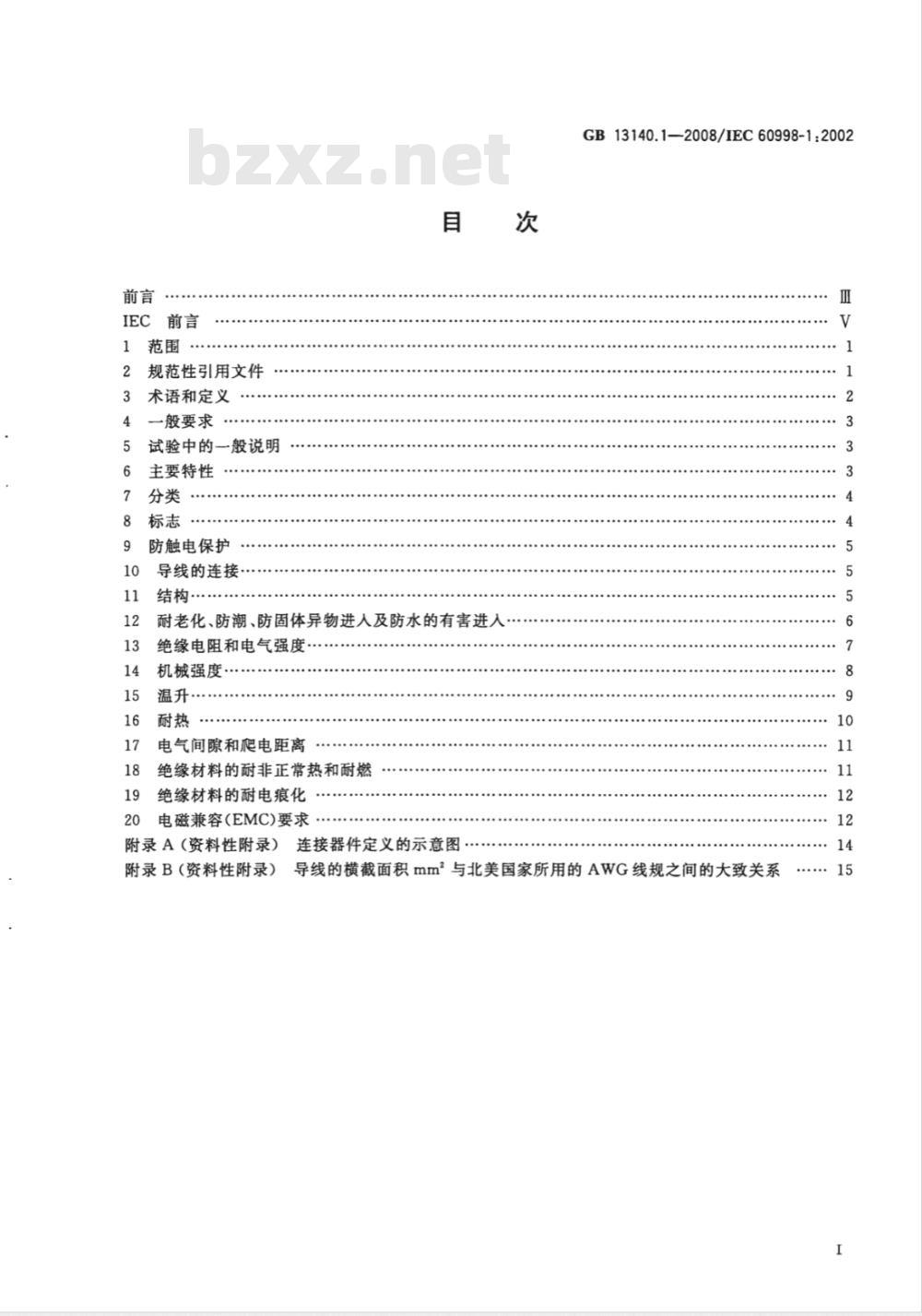

IEC前言
规范性引用文件
术语和定义
一般要求
试验中的一般说明
主要特性
防触电保护
导线的连接·
结构·
耐老化、防潮、防固体异物进人及防水的有害进人绝缘电阻和电气强度
机械强度
电气间隙和爬电距离
绝缘材料的耐非正常热和耐燃
绝缘材料的耐电痕化
电磁兼容(EMC)要求
连接器件定义的示意图
附录A（资料性附录）
附录B（资料性附录）
GB13140.1—2008/IEC60998-1:200210
导线的横截面积mm2与北美国家所用的AWG线规之间的大致关系....15

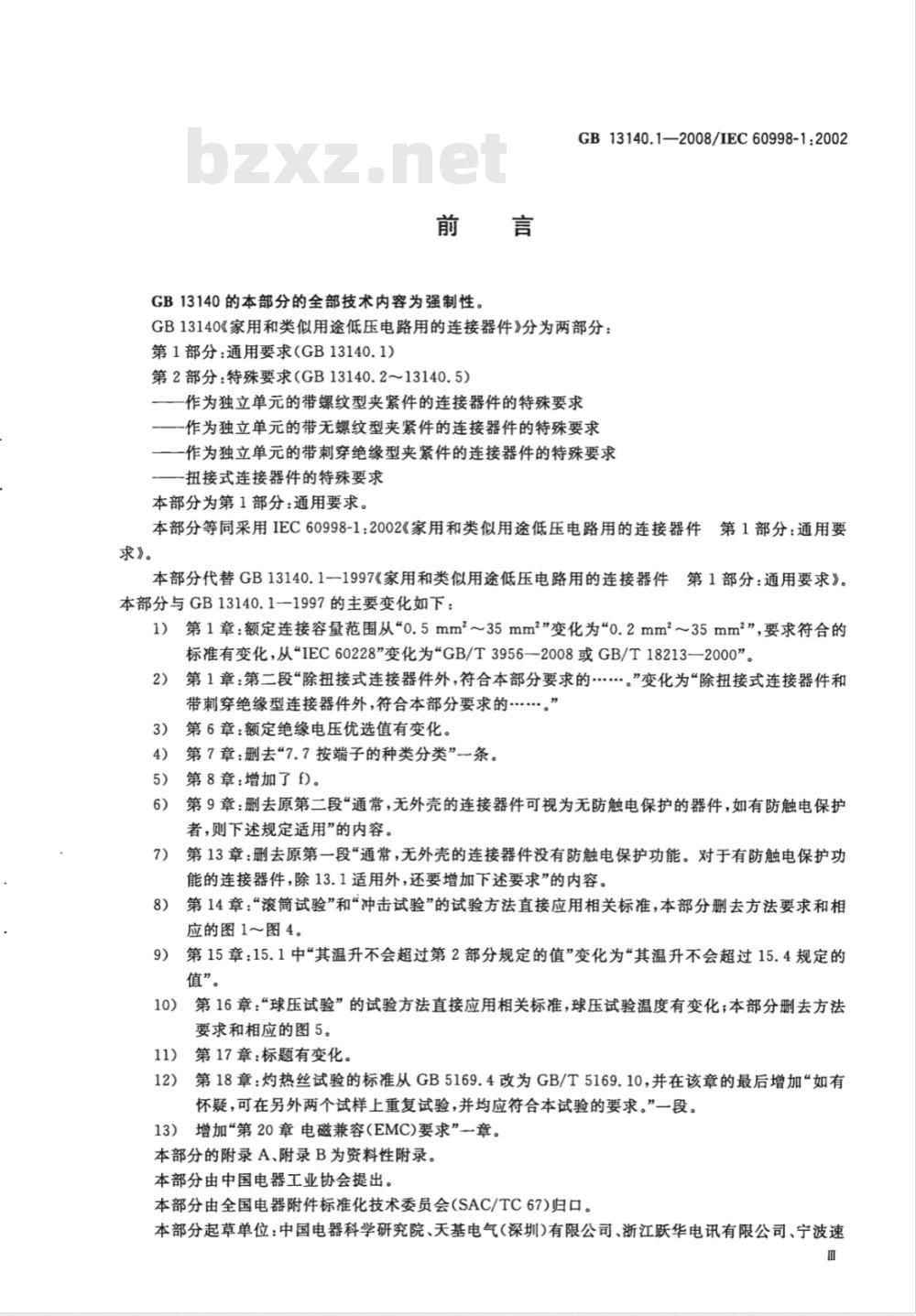

GB13140的本部分的全部技术内容为强制性。GB13140.1—2008/IEC60998-1:2002GB13140《家用和类似用途低压电路用的连接器件》分为两部分：第1部分：通用要求（GB13140.1)第2部分：特殊要求（GB13140.2～13140.5）一作为独立单元的带螺纹型夹紧件的连接器件的特殊要求—作为独立单元的带无螺纹型夹紧件的连接器件的特殊要求一作为独立单元的带刺穿绝缘型夹紧件的连接器件的特殊要求一扭接式连接器件的特殊要求
本部分为第1部分：通用要求。
本部分等同采用IEC60998-1：2002《家用和类似用途低压电路用的连接器件第1部分：通用要求》。
本部分代替GB13140.1一1997《家用和类似用途低压电路用的连接器件第1部分：通用要求》。本部分与GB13140.1一1997的主要变化如下：第1章：额定连接容量范围从\0.5mm2~35mm2”变化为0.2mm2~35mm2”，要求符合的1）
标准有变化，从“IEC60228”变化为\GB/T3956—2008或GB/T18213—2000”。第1章：第二段“除扭接式连接器件外，符合本部分要求的..。”变化为“除扭接式连接器件和2）
带刺穿绝缘型连接器件外，符合本部分要求的…….。”第6章：额定绝缘电压优选值有变化。3）
第7章：删去“7.7按端子的种类分类”一条。4）
第8章：增加了f)。
第9章：删去原第二段“通常，无外壳的连接器件可视为无防触电保护的器件，如有防触电保护6）
者，则下述规定适用”的内容。第13章：删去原第一段“通常，无外壳的连接器件没有防触电保护功能。对于有防触电保护功7）
能的连接器件，除13.1适用外，还要增加下述要求”的内容。第14章：“滚筒试验”和“冲击试验”的试验方法直接应用相关标准，本部分删去方法要求和相8）
应的图1～图4。
第15章：15.1中“其温升不会超过第2部分规定的值”变化为“其温升不会超过15.4规定的9）
值”。
第16章：“球压试验”的试验方法直接应用相关标准，球压试验温度有变化；本部分删去方法要求和相应的图5。
第17章：标题有变化。
第18章：灼热丝试验的标准从GB5169.4改为GB/T5169.10，并在该章的最后增加“如有12）
怀疑，可在另外两个试样上重复试验，并均应符合本试验的要求。”一段。增加“第20章电磁兼容(EMC)要求”章。13）
本部分的附录A、附录B为资料性附录。本部分由中国电器工业协会提出。本部分由全国电器附件标准化技术委员会（SAC/TC67)归口。本部分起草单位：中国电器科学研究院、天基电气(深圳)有限公司、浙江跃华电讯有限公司、宁波速面
GB13140.1—2008/IEC60998-1:2002普电子有限公司、中国家用电器研究院、江门市汇聪电器厂有限公司、广州威凯检测技术研究所。本部分主要起草人：徐艳容、安桂龙、王圣、马定国、贾玉霖、饶小坡。本部分所代替标推的历次版本发布情况为：-GB13140.1--1990;GB13140.1—1997。IV
IEC　前言
GB13140.1--2008/IEC60998-1:20021）国际电工委员会(IEC)是由各个国家电工委员会（IEC国家委员会）组成的世界性标准化组织。IEC的宗旨是促进在与电工和电子领域标准化有关问题上的国际合作。为此目的，IEC除了开展其他活动外，还出版国际标准。这些标准的制定是委托各技术委员会来完成的。IEC的成员国家委员会，只要对制定的标准感兴趣，均可参加其制定工作。与IEC联络的国际、政府和非政府组织亦可参加标准制定工作。IEC和世界标准化组织（ISO)遵照双方协议规定的条件密切合作。
由所有对该问题特别关切的国家委员会都参加的技术委员会所制定的IEC有关技术问题的2）
正式决议或协议，尽可能地表达了对所涉及的问题在国际上的一致意见。这些正式决议或协议以标准、技术报告或导则的形式出版并推荐给国际上使用，并在此意义上3）
为各国家委员会所接受。
为了促进国际上的统一，IEC各国家委员会应明确地、最大限度地将IEC国际标准转化为国4）
家或地区性标准。IEC标准和相应的国家或地区性标准之间如有任何差异应在国家标准或地区性标准中清楚地注明。
要注意本国际标准的某些成分可能是专利权的对象。IEC应没有责任确认任何或所有这样的专利权。
IEC并未制定任何认可标志的程序，当某一设备宣称其符合IEC的某一项标准时，IEC对此不6）
负任何责任。
IEC60998-1由IEC第23（电器附件）技术委员会的23F（连接器件）分技术委员会制定。本部分的第二版取代1990的第一版，构成一个技术的修订本。本部分根据IEC104导则具有安全标准系列。本部分以下列文件为基础：
23F/141/FDIS
本部分表决的详情，请见上表所列的表决结果的报告。本部分已根据ISO/IEC导则部分2进行起草。表决报告
23F/147/RVD
本部分构成IEC60998系列标准的第1部分，系列标准的通用名称为家用和类似用途低压电路用的连接器件。这个系列由本第1部分(通用要求)和各个第2部分(特殊要求)组成。当本部分标准出版时，下述部分的标准已经出版：第1部分：通用要求；
-第2-1部分：作为独立单元的带螺纹型夹紧件的连接器件的特殊要求；一第2-2部分：作为独立单元的带无螺纹型夹紧件的连接器件的特殊要求；一第2-3部分：作为独立单元的带刺穿绝缘型夹紧件的连接器件的特殊要求；第2-4部分：扭接式连接器件的特殊要求。在本部分中采用下列印刷体：
—要求：罗马字体；
—试验规范：斜体；
—一注释：小罗马字体。
GB13140.1--2008/IEC60998-1:2002本委员会决定本部分的内容在2010年以前将维持不变，届时本部分将会：·
重新确认；
废止；
由修订版代替；或者
增补。
1范围
GB13140.1-—2008/IEC60998-1:2002家用和类似用途低压电路用的连接器件第1部分：通用要求
GB13140的本部分适用于作为独立单元的家用和类似用途的连接器件。这些连接器件的交流额定电压应不超过1000V，频率不大于1000Hz；直流额定电压应不超过1500V；在电气上应能连接两根或多根横截面积为0.2mm～35mm（含35mm2）或相应的AWG线规的硬铜导线（实心或绞合）或软铜导线。这些硬或软铜导线应符合GB/T3956—2008或GB/T18213—2000的要求。注：额定连接容盘小于0.5mm2的导线参照GB/T18213一2000，额定连接容盘大于或等于0.5mm的导线则参照GB/T3956—2008。
除扭接式连接器件和带刺穿绝缘型连接器件外，符合本部分要求的连接器件应不需使用特殊工具来进行连接。
本部分为通用要求，应与第2部分特殊要求（以下简称”第2部分”)配合使用：-带螺纹型夹紧件的器件(GB13140.2)带无螺纹型夹紧件的器件（GB13140.3）—带刺穿绝缘型夹紧件的连接器件(GB13140.4）—扭接式的器件（GB13140.5）
2规范性引用文件
下列文件中的条款通过GB13140的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T2423.8—1995
电工电子产品环境试验第2部分：试验方法试验Ea：自由跌落
（IEC60068-2-32:1990IDT）
GB/T2423.55一2006电工电子产品环境试验第2部分：试验方法试验Eh：锤击试验(IEC60068-2-75:1997,IDT)
GB/T3956—2008电缆的导体（IEC60228：2004，IDT）GB/T4207一2003固体绝缘材料在潮湿条件下相比电痕化指数和耐电痕化指数的测定方法(idtIEC60112:1979)
GB4208外壳防护等级（IP代码）(GB4208—2008IEC60529：2001，IDT）GB/T5169.10一2006电工电子产品着火危险试验第10部分：灼热丝/热丝基本试验方法灼热装置和通用试验方法（IEC60695-2-102000，IDT）GB/T9797—2005金属覆盖层镍十铬和铜十镍十铬电镀层（ISO1456：2003，IDT）GB/T9799—1997金属覆盖层钢铁上的锌电镀层（eqvISO2081：1986）GB/T12599-2002金属覆盖层锡电镀层技术规范和试验方法（ISO2093：1986，MOD）GB/T16842—2008外壳对人和设备的防护检验用试具（IEC61032：1997，IDT）GB/T18213-2000低频电缆和电线无镀层和有镀层铜导线电阻计算导则（idtIEC60344：1980）IEC60695-10-2：1995着火危险试验第10部分：电子技术产品着火反常造成最小效应指南和试验方法第2节：使用球压试验的非金属材料耐热性试验方法1
GB13140.1—2008/1EC60998-1:20023术语和定义
下列术语和定义适用于本部分：3.1
connection
两根或多根导线之间的电气连接或者一导电部件与一根或多根导线之间的电气连接。3.2
端接junction
两个或多个导线端点之间的连接。3.3
分接tapping
一根导线(分接导线)的端点与另一根导线(主导线)上的任何点的连接。3.4
连接器件connectingdevice
由个或多个端子及绝缘和/或附件（必要时）组成的能连接两根或多根导线的器件（参见附录A）。3.5
端子termina!
由个或多个夹紧件及绝缘（必要时)组成的一个极的导电部件(参见附录A)。3.6
夹紧件clampingunit
在端子中对导线进行机械夹紧和电气连接所必须的部件，包括保证正常接触压力所必须的部件（参见附录A)。
辅件ancillarypart
在连接器件中提供电气和机械保护和/或安装的部件，如底座、外壳、安装条等（参见附录A）。3.8
额定连接容量
ratedconnectingcapacity
由连接器件制造商规定的可连接的硬线最大横截面积。对于仅使用软线的连接器件，其额定连接容量就是可连接的软线最大横截面积。3.9
Eratedinsulationvoltage
额定绝缘电压
参考电介质电压试验和爬电距离而定的元件、器件或设备部件的电压。3.10
额定电流
ratedcurrent
制造商给器件规定的电流。
电气间隙clearance
两个导电部件之间在空气中的最短距离。3.12
creepagedistance
肥电距离
两个导电部件之间沿绝缘材料表面测得的最短距离。3.13
环境温度
ambienttemperature
连接器件及其外壳(如果有的话)四周的空气温度。2
温升temperaturerise
GB13140.12008/IEC60998-1:2002在试验规范规定的负载下测得的受试部件及其外壳（如果有的话）的温度与环境温度之差值。3.15
多路端子器件multiwayterminaldevice装在同一绝缘材料基座上的由互相绝缘的多个端子组成的连接器件。这种器件可由使用者分成一个或多个端子组成的连接器件。3.16
未经特别处理的导线
unpreparedconductor免费标准bzxz.net
为插入端子而剪断并剥去一定长度绝缘层的导线。注：插人端子前对导线进行的整形或对绞股导线端头的绞纽，都可认为是未经特别处理的导线。4一般要求
连接器件的设计和制造应使其在正常使用中性能可靠，对使用者和周围环境没有危险。是否合格，可通过全部规定的试验来检验。5试验中的一般说明
5.1本部分规定的试验，均为型式试验。5.2除另有规定外，试样应按交货状态及按正常使用要求安装好后，在环境温度为20℃士5℃下进行试验。
5.3各项试验应按本部分条文的顺序进行。5.4除另有规定外，应送交三个试样进行所有的试验，只有所有试验均合格，才认为该试样符合本部分要求。如果只有一个试样由于装配或制造上的缺陷，在一项试验中不合格，则应在另一组三个试样上重复该项试验以及对该项试验结果有影响的前面一些试验，并按要求的顺序进行随后的试验，所有这组三个试样均应符合要求。
注：可以同时提交与5.4要求相同数量的附加试样，以备万一有一个试样不合格时所需。这样，试验站无需等再次提出要求，即可对附加试样进行试验，并只有再一次出现不合格项目时才判为不合格，如果不同时提交附加试样，则只要有试样不合格即判为不合格。6主要特性
6.1连接器件的额定绝缘电压优选值为：交流：125V、250V、300V、400V、500V、600V、690V、800V、1000V；直流：125V、250V、300V、400V、500V、600V、690V、800V、1000V、1500V。6.2标准的额定连接容量为：1)
0.2mm2、0.34mm2、0.5mm20.75mm2、1mm2、1.5mm、2.5mm2、4mm2、6mm、10mm2、16mm2、25mm2.35mm2。
注1：在一些国家可能暂时使用线规表示方法（例如，美国和加拿大的AWG)，取代了用平方厘米表达横截面积的方法(参见附录B)。
注2：英国使用的标准连接容为1.25mm。6.3环境温度高于40℃者，要求T标志。1）该条的注仅给出国外的相关信息。3
