【其他行业标准】 民用建筑太阳能应用技术规程(光伏发电系统分册)(附条文说明)

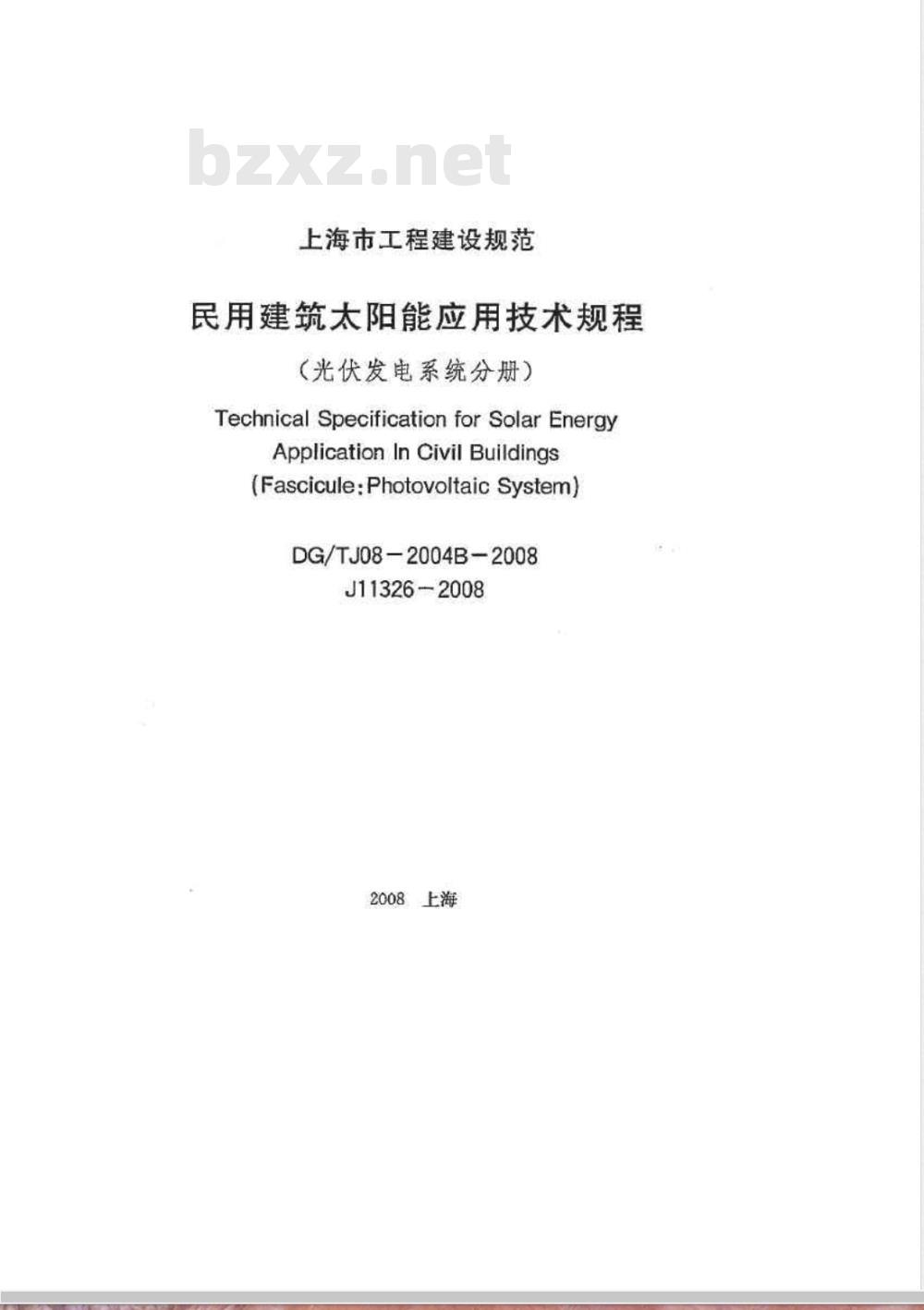

上海市工程建设规范
民用建筑太阳能应用技术规程
（光伏发电系统分册）
Technical Specification for Solar EnergyApplication In Civil Buildings(Fascicule:PhotovoltaicSystem)DG/TJ08—2004B-2008
J11326-2008
2008上海

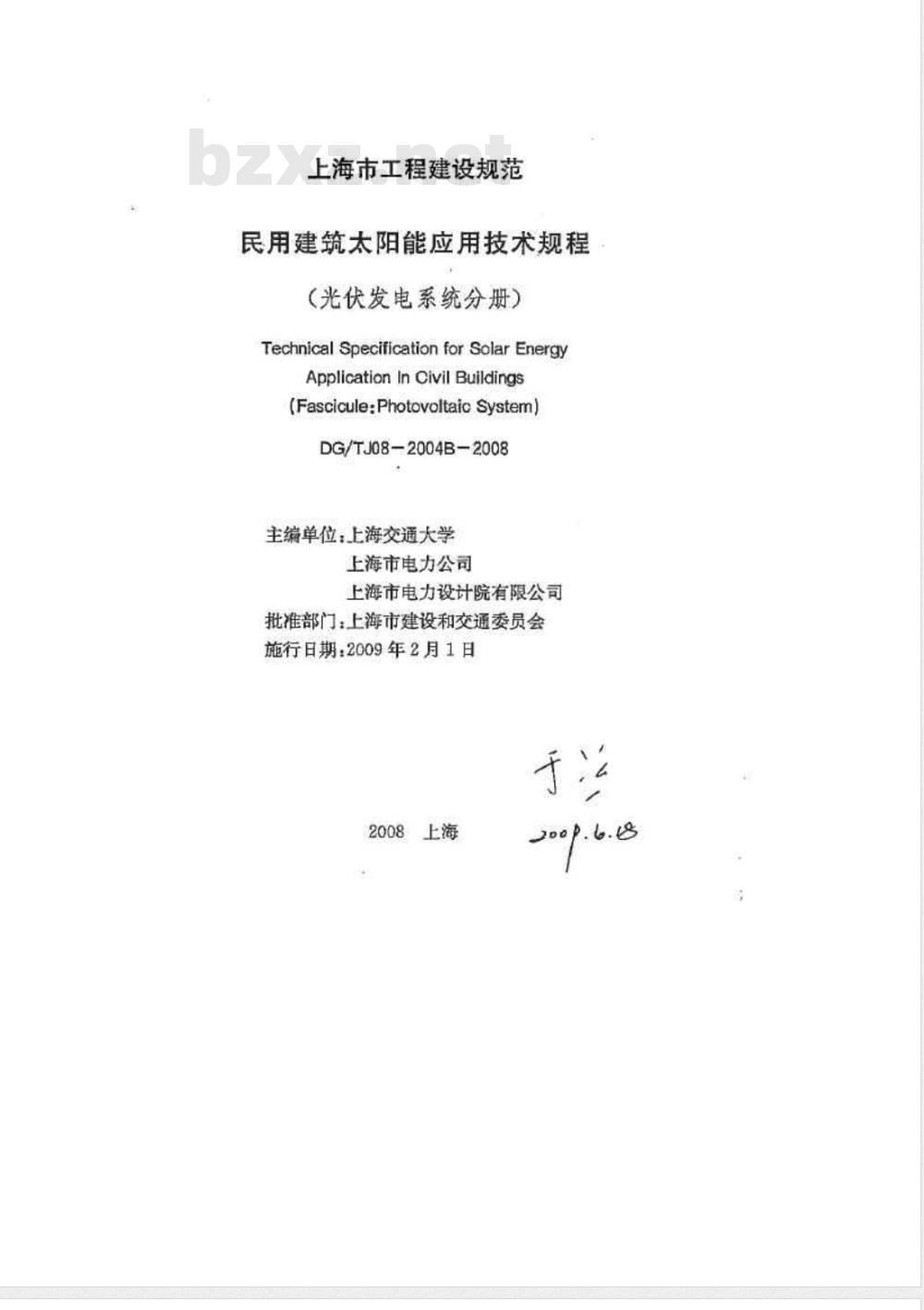

上海市工程建设规范
民用建筑太阳能应用技术规程
（光伏发电系统分册）
Technical Specification for Solar EnergyApplication InCivil Buildings(Fascicule:Photovoltaic System)DG/TJ08-2004B—2008
主编单位：上海交通大学
上海市电力公司
上海市电力设计院有限公司
批准部门：上海市建设和交通委员会施行日期：2009年2月1日
2008上海
Doap.tb.8
上海市城乡建设和交通委员会文件沪建交[2008]981号
上海市城乡建设和交通委员会

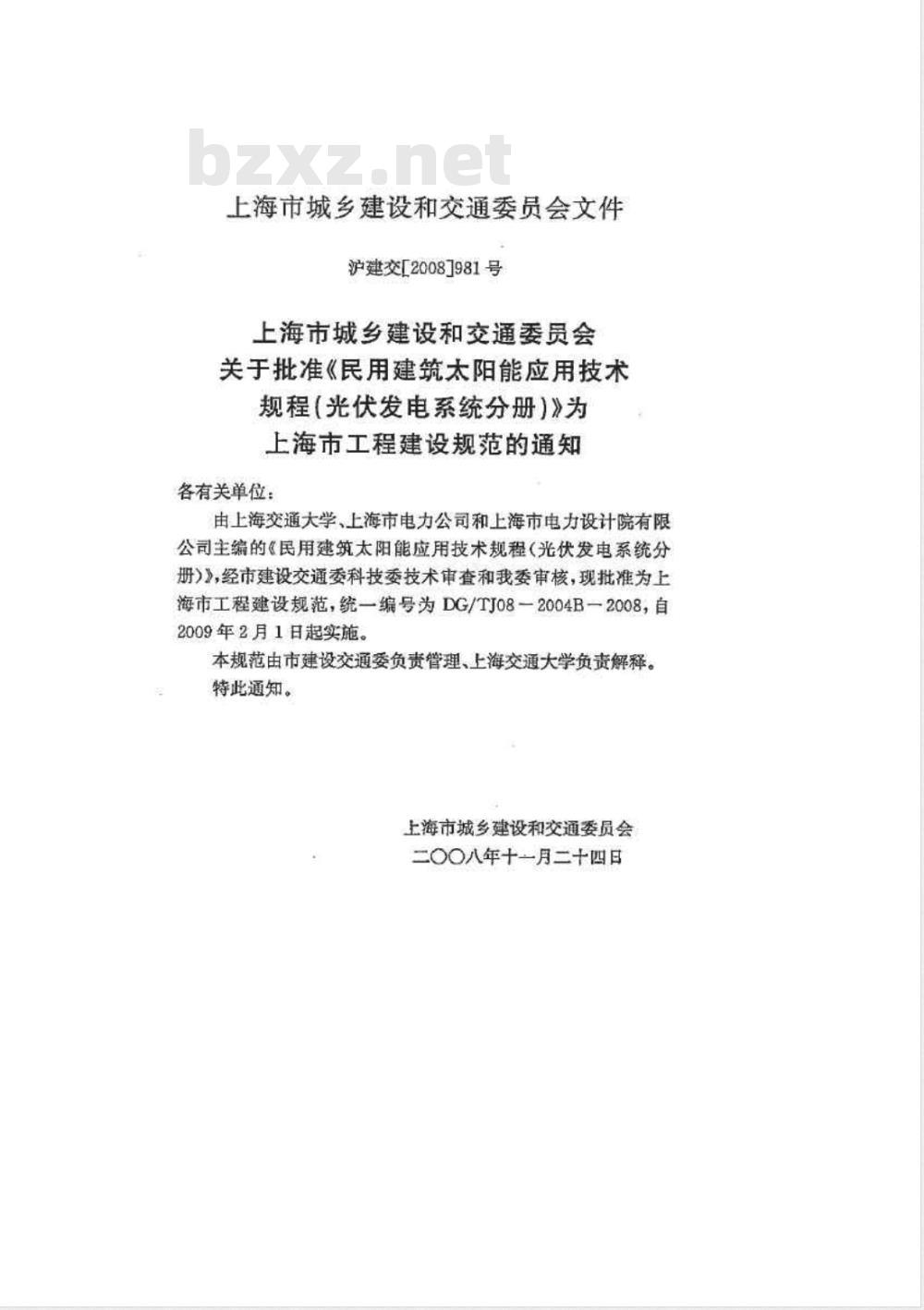

关于批准《民用建筑太阳能应用技术规程（光伏发电系统分册）》为上海市工程建设规范的通知
各有关单位：
由上海交通大学、上海市电力公司和上海市电力设计院有限公司主编的《民用建筑太阳能应用技术规程（光伏发电系统分册）》，经市建设交通委科技委技术审查和我委审核，现批准为上海市工程建设规范，统一编号为DG/TJ08一2004B一2008，自2009年2月1日起实施。
本规范由市建设交通委负责管理、上海交通大学负责解释。特此通知。
上海市城乡建设和交通委员会
二〇〇八年十一月二十四日

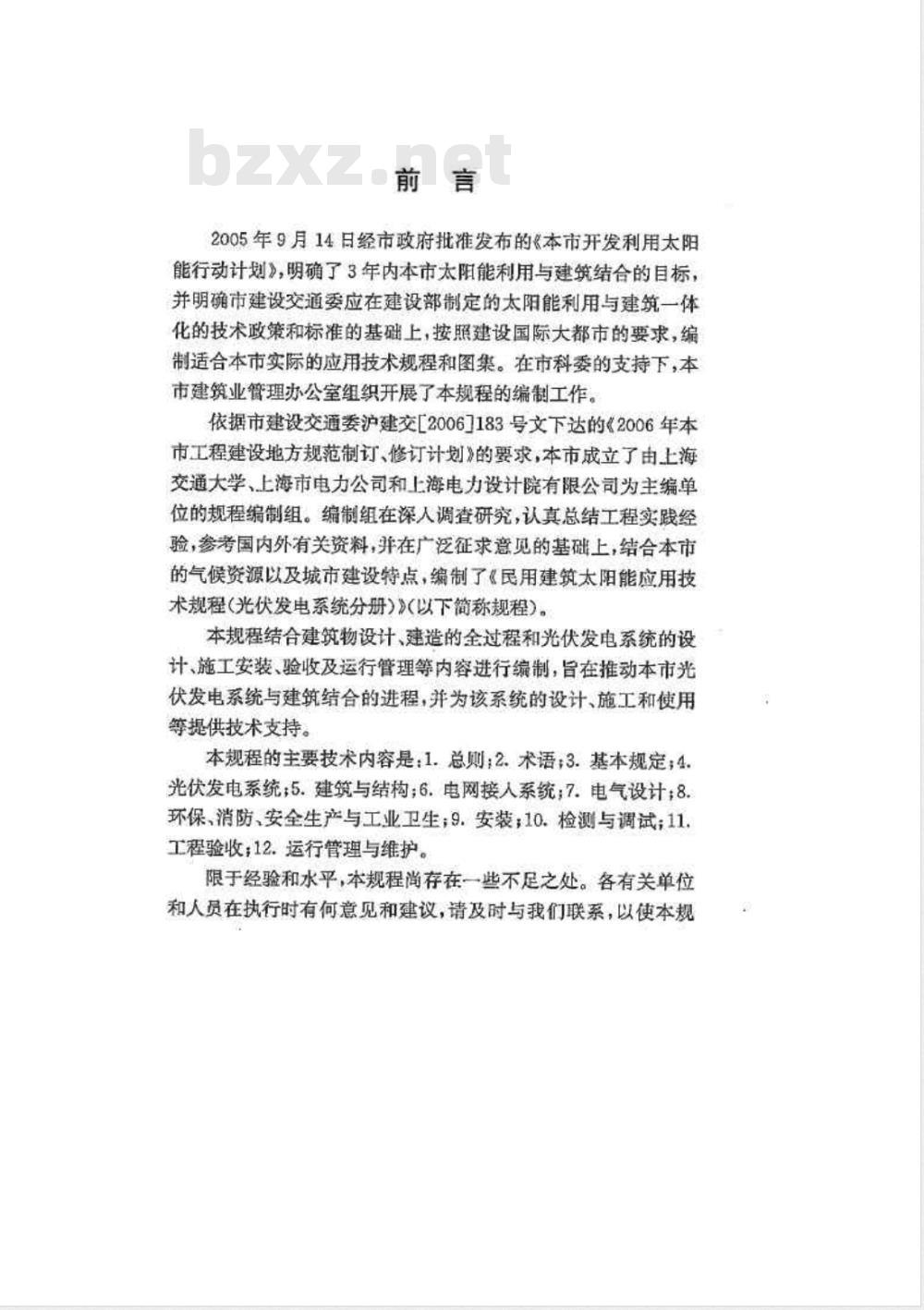

2005年9月14日经市政府批准发布的本市开发利用太阳能行动计划》，明确了3年内本市太阳能利用与建筑结合的目标，并明确市建设交通委应在建设部制定的太阳能利用与建筑一体化的技术政策和标准的基础上，按照建设国际大都市的要求，编制适合本市实际的应用技术规程和图集。在市科委的支持下，本市建筑业管理办公室组织开展了本规程的编制工作。依据市建设交通委沪建交［20067183号文下达的《2006年本市工程建设地方规范制订、修订计划的要求，本市成立了由上海交通大学、上海市电力公司和上海电力设计院有限公司为主编单位的规程编制组。编制组在深人调查研究，认真总结工程实践经验，参考国内外有关资料，并在广泛征求意见的基础上，结合本市的气候资源以及城市建设特点，编制了《民用建筑太阳能应用技术规程（光伏发电系统分册）》（以下简称规程）。本规程结合建筑物设计、建造的全过程和光伏发电系统的设计施工安装、验收及运行管理等内容进行编制，旨在推动本市光伏发电系统与建筑结合的进程，并为该系统的设计、施工和使用等提供技术支持。
本规程的主要技术内容是：1.总则：2.术语，3.基本规定；4.光伏发电系统：5.建筑与结构：6.电网接人系统：7.电气设计：8.环保、消防、安全生产与工业卫生，9.安装，10.检测与调试；11工程验收，12.运行管理与维护。限于经验和水平，本规程尚存在一些不足之处。各有关单位和人员在执行时有何意见和建议，请及时与我们联系，以使本规程逐步完善。

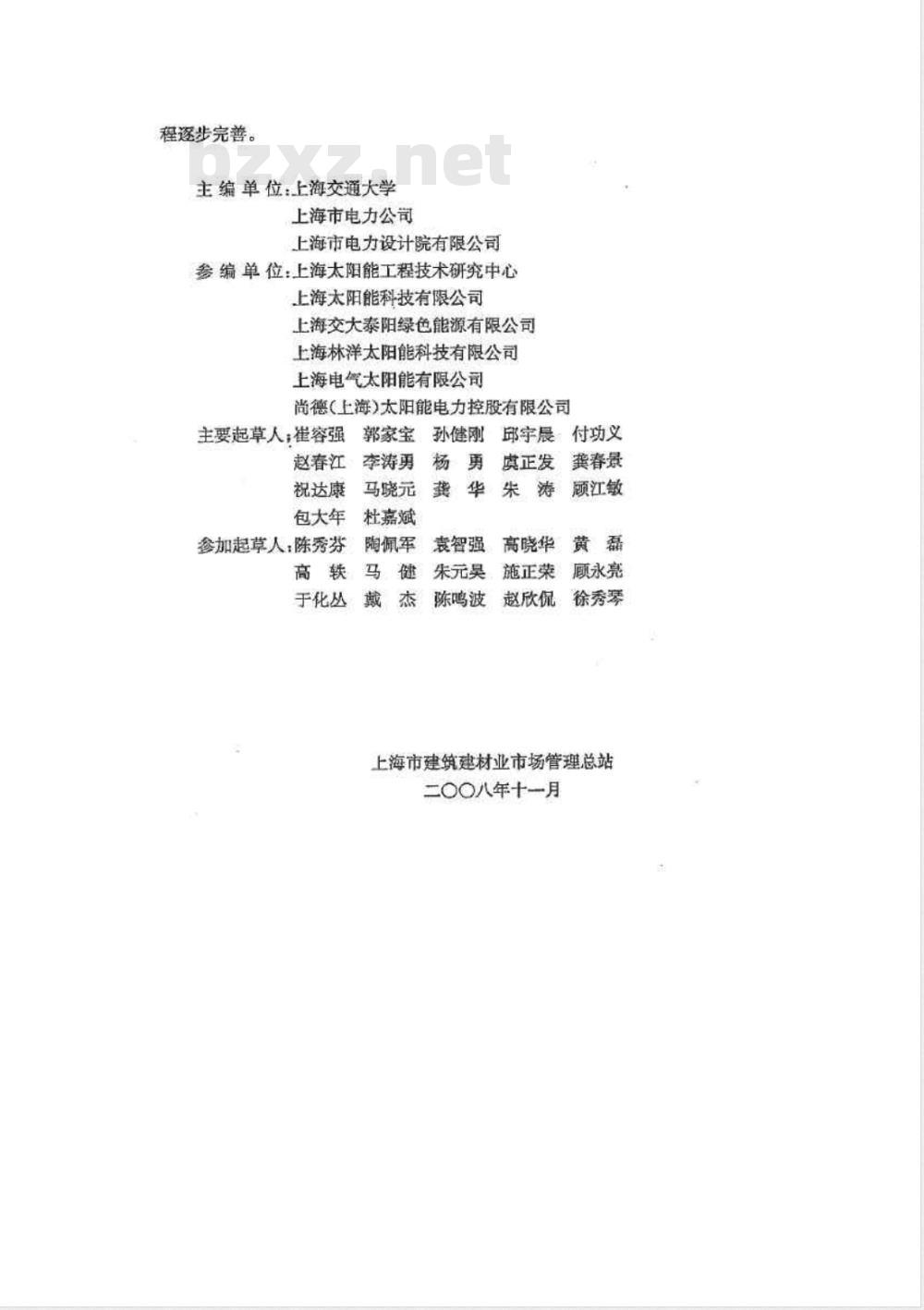

主编单位：上海交通大学
上海市电力公司
上海市电力设计院有限公司
参编单位：上海太阳能工程技术研究中心上海太阳能科技有限公司
上海交大泰阳绿色能源有限公司上海林洋太阳能科技有限公司
上海电气太阳能有限公司
尚德（上海）太阳能电力控股有限公司主要起草人，崔容强
赵春江
祝达康
包大年
参加起草人：陈秀芬
郭家宝
李涛勇
马晓元
杜嘉斌
陶佩军
高轶马健
于化丛
付功义
孙健刚
邱宇晨
袁智强
朱元昊
陈鸣波
虞正发
高晓华
施正荣
赵欣侃
龚春景
顾江敏
顾永亮
徐秀琴
上海市建筑建材业市场管理总站二〇〇八年十月
总则·
2术语
3基本规定
4光伏发电系统
4.1光伏发电系统分类与选择
4.2基本技术要求
4.3系统技术要求
5建筑与结构
5.1一般规定
5.2建筑设计
5.3结构设计
5.4通风与空气调节设计
6接人系统
6.1接入系统一般规定
6.2继电保护、自动化、通信和电能计量装置配置7
电气设计bzxz.net
7.1电气主接线
7.2自用电系统
7.3直流系统
7.4继电保护与二次接线
7.5防雷与接地
8环保，消防、安全生产与工业卫生8.1环保
（18)
（20)）
安全生产与工业卫生
9安装
一般规定
9.2基座
9.3支架与框架
9.4光伏组件安装
9.5电气系统安装
10检测与调试..
10.1检测前推备
10.2安全性检测
10.3系统调试
11工程验收
11.1般规定
11.2分项工程验收
11.3工验收
12运行管理与维护
12.1-般规定
12.2管理与维护
附录A相关标准与规范
附录B
表1光伏发电系统峻工验收报告表表2分项工程质氧验收记录
本规范用词说明
条文说明
：(43)
1总则
1.01为贯彻国家和本市有美节法规和政策，充分利用太阳能资源，规范与民用建筑结合的光伏发电系统的规划设计、施工安装、质量验收，运行维护，实现可建筑的良好结合，制定本规程。1.0.2本规程适用于本市新建、扩建和改建的民用建筑中采用并网光伏发电系统的工程。对改造既有建筑中已安装并网光伏发电系统的工程或者喷设开网光伏发电系统的工程、以及在工业建筑上安装并网光快暖电系给的工福可根据各相关产业特点参照执行本规程。
离网光伏发电系统的工程可参照执行本规程。本规程中的光伏发电系统，如无特别说明，均特指并网光伏发电系统。
1.0.3光伏系统接人公用电网除应符合中期程要求外，还
应符合现国豪的看关法事法靓和本市力情业指关标准及规定。
10.4光伏电系统向电网铺送的电能应保证具质量电压偏差、闪变、频率、谐波、三相不平衡度和功率因数等），并符合现行的国家、行业和地方相关标准。1.0
电建筑安
发电系统
新合本规程外
合现行的画家行业浦本市有美标准的定应符
2术语
2.0.1光伏电池PVCell
又称太阳电池（SolarCell)，是指能够直接把光能转化为电能的一种器件。如：晶体硅太阳电池、薄膜太阳电池、硅异质结（HIT）太阳电池等。
2.0.2光伏组件PVModule
又称太阳电池组件（SolarCellmodule），是指具有封装及内部联结的，能单独提供直流电输出的，最小不可分割的光伏电池组合装置。
2.0.3光伏板PVPanel
又称太阳电池板SolarPanel，是由若干个太阳电池组件按一定方式组装在一块板上的组装件，通常作为光伏方阵的一个单元。
2.0.4组件串PVString
在光伏发电系统中，将多个光伏组件以申联方式连接，形成具有所需直流输出电压的最小单元。2.0.5光伏方阵PVArray
又称光伏阵列，是由若于个光伏组件或光伏板在机械和电气上按一定方式组装在一起并且具有固定的支撑结构而构成的直流发电单元。
2.0.6配套部件BalanceofSystem(BOs)文称配套系统、平衡系统。是整个光伏发电系统中除光伏组件以外的所有部件的总称。
2.0.7光伏发电系统PVSystem
是指利用光伏电池的光生伏打效应，将太阳辐射能直接转换成电能的发电系统，包括光伏组件和配套部件（BOS）。2.0.8并网光伏发电系统On-GridPVSystem指并人公用电网的光伏发电系统。2.0.9光伏方阵倾角TileAngleofPVArray光伏组件或光伏方阵平面与水平面的夹角，单位为度（）。2.0.10方位角Azimuth
光伏组件向阳面的法线在水平面上的投影与正南方向的夹角即为组件的方位角。水平面内正南方向的方位角为0度，向西为正，向东为负，单位为度（）。2.0.11光伏建筑构件PVConstructionSection工厂模块化预制的，并具备光伏发电功能的建筑构件。2.0.12，功率调节器PowerConditioner在光伏发电系统中，用于把电能转换为适于并网或供负载使用的电气设备。
2.0.13逆变器Inverter
一种把直流电转换成交流电的装置。2.0.14控制器Controller
一种控制光伏发电系统运行的装置。2.0.15最大功率点跟踪Maximum Power Point Tracking(MPPT)
自动调节光伏方阵的输出阻抗，使光伏方阵始终工作在其输出特性曲线的最大功率点附近，称最大功率点跟踪，简称最大功率跟踪。
2.0.16光伏发电系统电网接口PVSystem-UtilityInterface光伏发电系统与电网配电系统之间的解列点。3
2.0.17狐岛效应IslandingEffect电网突然失压时.并网光伏发电系统仍保持对电网中的临近部分线路供电状态的一种效应。2.0.18应急电源系统EmergencyPowerSupplySystem电网因故停电时能够为应急负载继续供电的电源系统，一般含有逆变器、保护开关、充电控制电路和储能装置（如蓄电池）。2.0.19旁路元件BypassElements为光伏电池或光伏组件提供电流分流的元件。2.0.20阻塞二极管BlockingDiode在组件或组件串中，防止外电路（其它光伏组件和蓄电池）电流反向流人的元件。通常称防反充二极管、防止逆流元件。2.0.21光伏方阵接线箱PVArrayJunictionBox能容纳一个光伏方阵中若干组件串的电气连接端子和必要的保护装置的电气箱。
2.0.22总接线箱GeneralJunctionBox能容纳一个光伏发电系统中所有光伏方阵的电气连接端子和必要的保护装置的电气箱。
2.0.23直流侧和交流侧DCSideandACSide从光伏组件到逆变器的直流输人端为光伏发电系统的直流侧，从逆交器的交流输出端到公用电网的接人端为光伏发电系统的交流侧。
2.0.24基本绝缘Basie Insulation施加于带电部件对电击提供基本防护的绝缘。2.0.25总装机容量TotalCapacity也称标称容量、总容量、总功率等。是指该光伏发电系统中所采用的光伏方阵或光伏板或光伏组件的标称功率之和，计量单4
