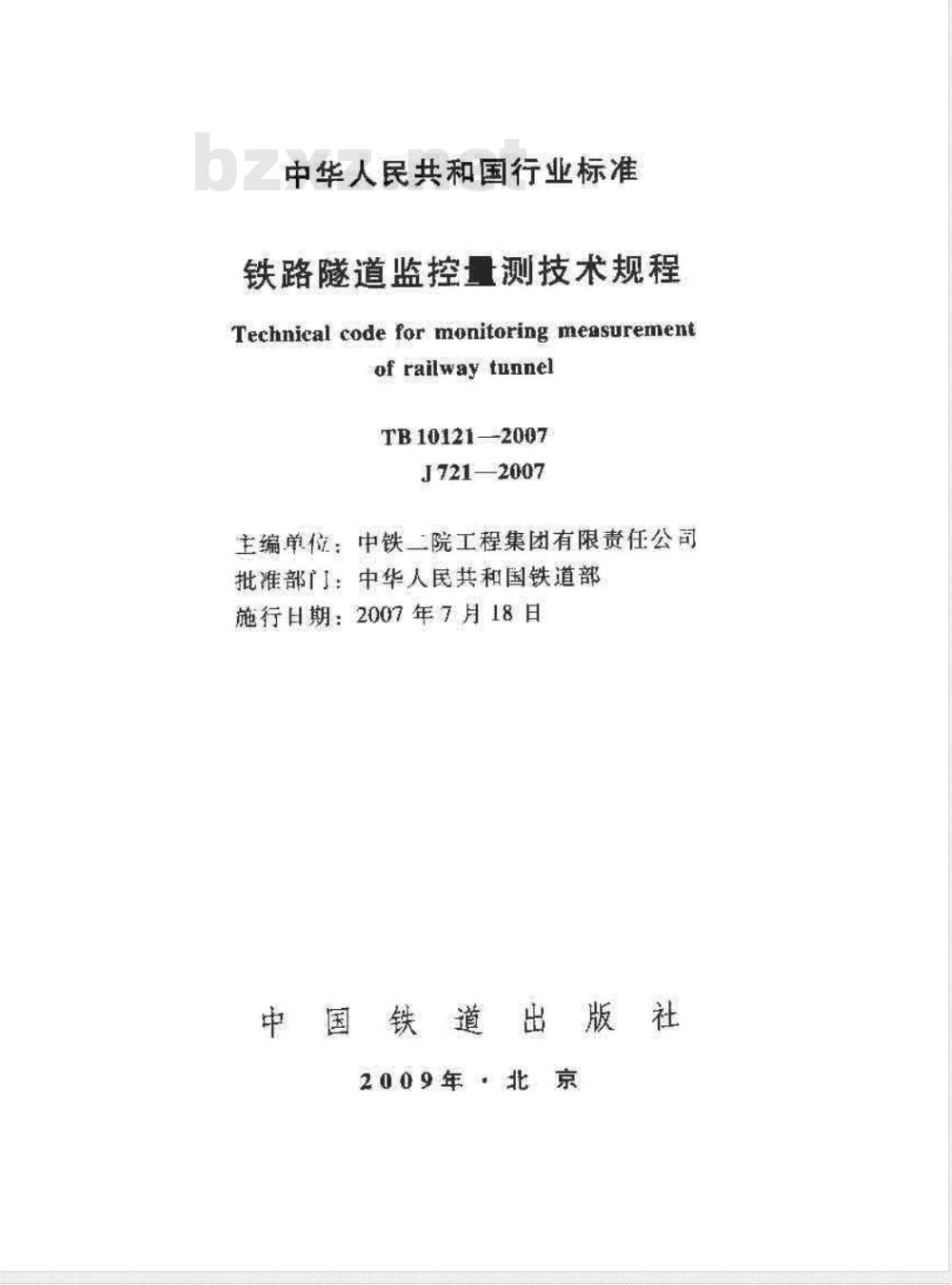

中华人民共和国行业标准
铁路隧道监控量测技术规程
Technical code for monitoring measurementof railwaytunnel
TB10121--2007
J7212007
主编单位：中铁院工程集团有限责任公司批准部门：中华人民共和国铁道部施行日期：2007年7月18日
中国铁道出版社
2009年北京
中华人民共和国行业标准
铁路隧邀监控量测技术规程
TB101212007
J7212007

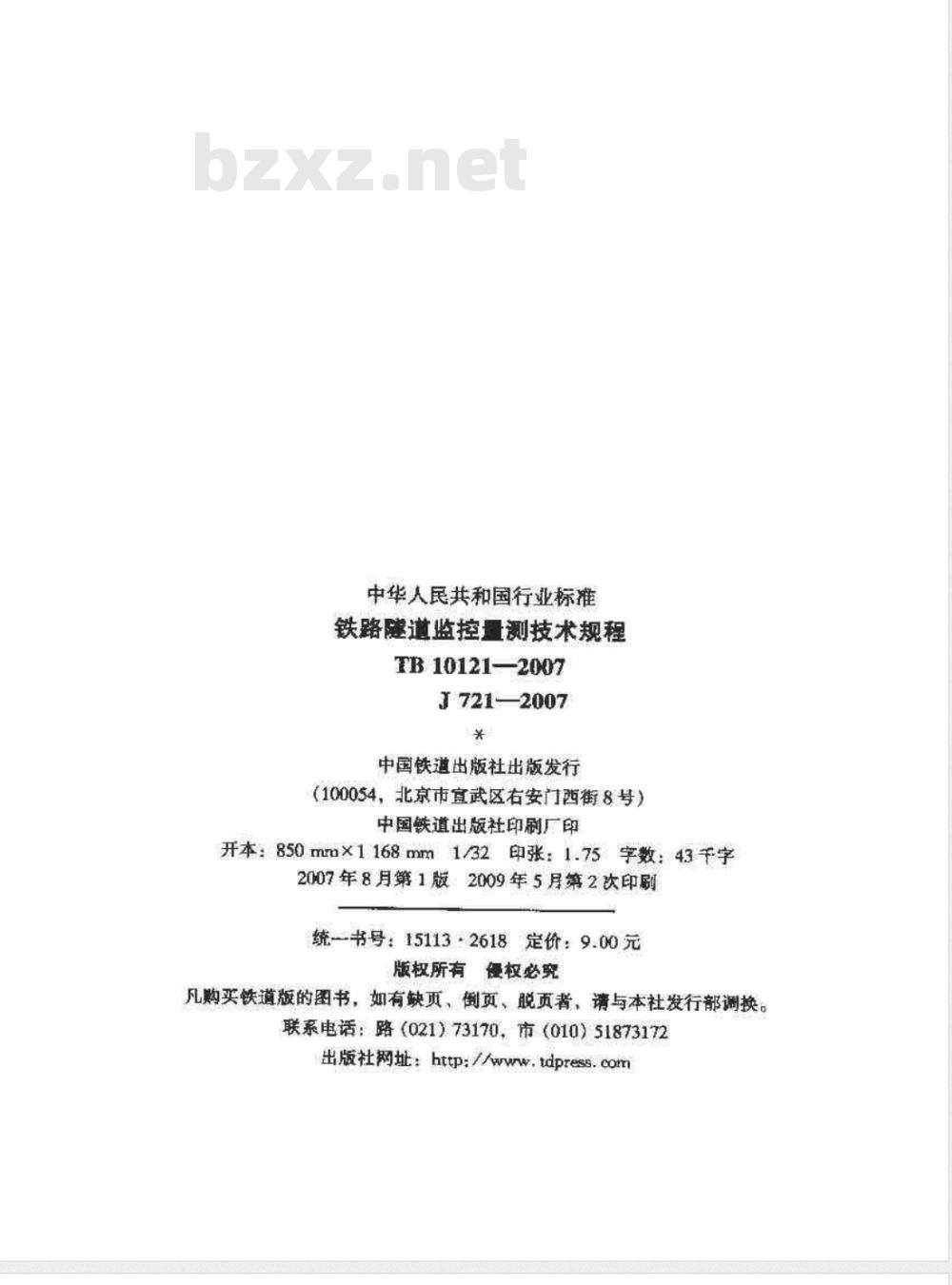

中国铁道出版社出版发行
（100054，北京市宜武区右安门西街8号）中国铁道出版社印刷厂印
开本：850m×1168mm1/32印张：175字数：43千字2007年8月第1版：2009年5月第2次印刷统书号：151132618定价：9.00元版权所有侵权必究
凡购买铁道版的图书，如有缺页，倒页，脱页者，请与本社发行部调换。联系电话：路（021）73170市（010）51873172出版社网址：http://www.tdpress.com关于发布《铁路隧道监控量测技术规程》的通知铁建设【2007】138号

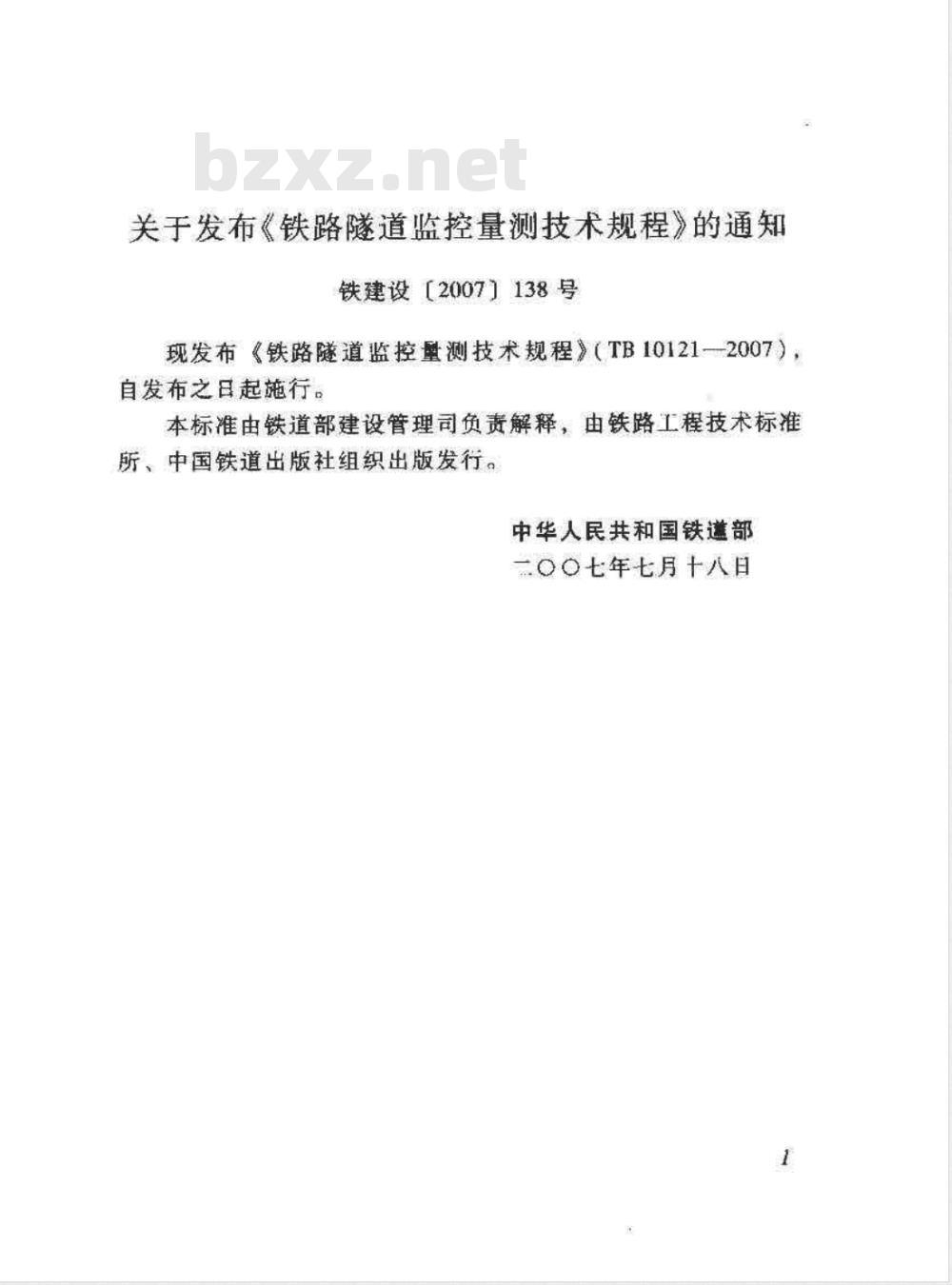

现发布《铁路隧道监控量测技术规程》（TB10121--2007），自发布之日起施行。
本标准由铁道部建设管理司负责解释，由铁路工程技术标准所、中国铁道出版社组织出版发行。中华人民共和国铁邀部
二〇〇七年七月十八日

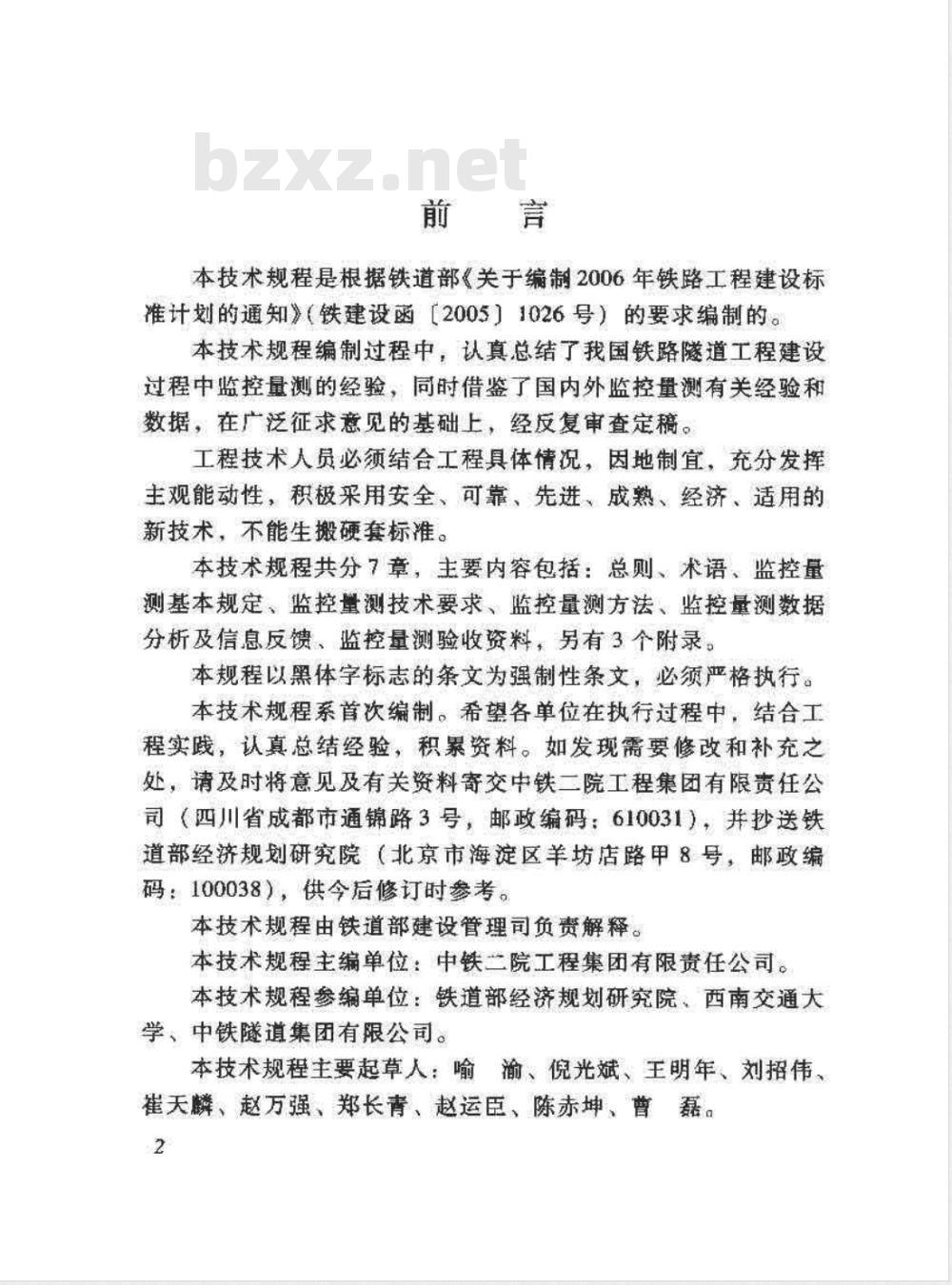

本技术规程是根据铁道部《关于编制2006年铁路工程建设标准计划的通知》（铁建设函【2005】1026号）的要求编制的。本技术规程编制过程中，认真总结了我国铁路隧道工程建设过程中监控量测的经验，同时借鉴了国内外监控量测有关经验和数据，在广泛征求意见的基础上，经反复审查定稿。工程技术人员必须结合工程具体情况，因地制宜，充分发挥主观能动性积极采用安全、可靠、先进成熟、经济、适用的新技术，不能生搬硬套标准。
本技术规程共分7章，主要内容包括：总则术语、监控量测基本规定、监控量测技术要求监控量测方法、监控量测数据分析及信息反馈、监控量测验收资料另有3个附录。本规程以黑体字标志的条文为强制性条文，必须严格执行。本技术规程系首次编制。希望各单位在执行过程中结合工程实践，认真总结经验，积累资料。如发现需要修改和补充之处请及时将意见及有关资料寄交中铁二院工程集团有限责任公司（四川省成都市通锦路3号，邮政编码：610031）并抄送铁道部经济规划研究院（北京市海淀区羊坊店路甲8号：邮政编码：100038），供今后修订时参考。本技术规程由铁道部建设管理司负责解释。本技术规程主编单位：中铁二院工程集团有限责任公司。本技术规程参编单位：铁道部经济规划研究院，西南交通大学、中铁隧道集团有限公司。
本技术规程主要起草人：喻渝、倪光斌、王明年、刘招伟、崔天麟、赵万强、郑长青、赵运臣、陈赤坤、“曹磊。2

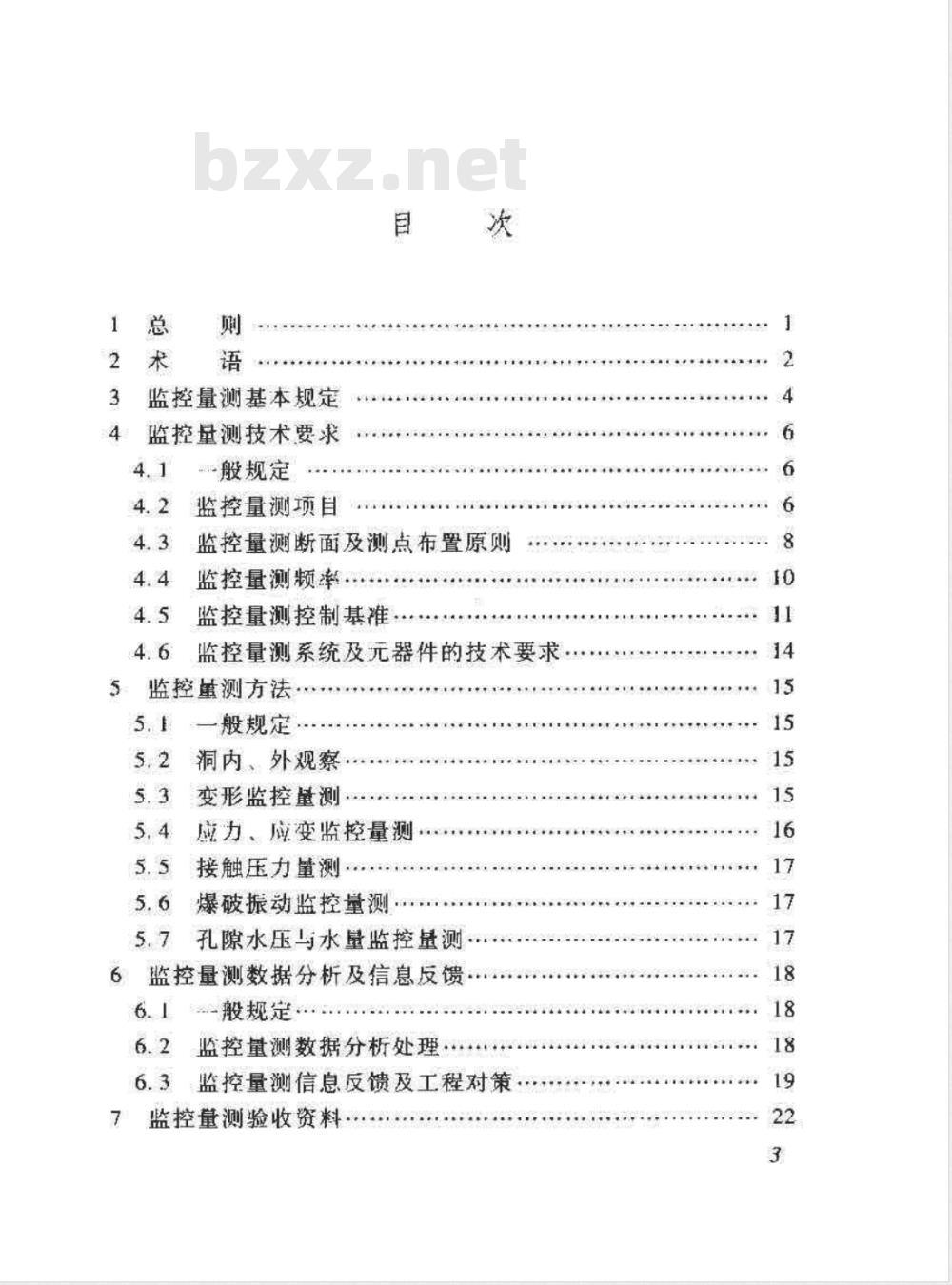

2术语
监控量测基本规定
监控量测技术要求
般规定
监控量测项目
监控量测断面及测点布置原则
监控量测频率
监控量测控制基准
监控量测系统及元器件的技术要求5监控量测方法
一般规定
洞内、外观察
变形监控量测
应力、应变监控量测
接触压力量测
爆破振动监控量测
孔隙水压与水量监控量测下载标准就来标准下载网
6监控量测数据分析及信息反馈：6.1般规定
6.2监控量测数据分析处理.
6.3监控量测信息反馈及工程对策7监控量测验收资料
附录A开挖工作面地质状况记录表附表B隧道净空变化量测记录表
附表C拱顶下沉量测记录表
本技术规程用词说明
《铁路隧道监控量测技术规程》条文说明4
1总则
1.01为规范铁路隧道设计和施工的监控量测工作，使铁路道施工监控量测符合安全适用技术先进经济合理的要求，制定本技术规程。
1，02本技术规程适用于采用喷锚构筑法修建的铁路隧道，采用其他工法施工的隧道工程监控量测应参照执行。10.3隧道应进行监控量测设计，其费用应列人概算。1.0.4监控量测应作为关键工序列入现场施工组织，施工中应认真实施。
1.0.5铁路腾道监控量测作除应符合本技术规程要求外，尚应符合国家现行的有关强制性标准的规定。2术语
2.0.1监控量测monitoring measurement隧道施工中对围岩地表支护结构的变形和稳定优态，以及周边环境动态进行的经常性观察和量测工作。2.0.2必测项目important monitoring items保证隧道周边环境和围君的稳定以及施工安全，同时反映设计，施工状态而必须进行的日常监控量测项自：2.0.3选测项目selectionmonitoringitems为了满足隧道设计和施工的特殊需要，由设计文件规定的在局部地段进行的监控量测项自
2.0.4隧道净空变化convergence of tunnel inner perimeter隧道周边上两点间相对位置的变化，2.0.5拱顶下沉crownsettlement隧道拱顶测点的绝对沉降量。
2.0.6地表沉降（或隆起）settlement，subsidence隧道开挖后地层中的（应力）扰动区延伸至地表而引起的地表沉降（或隆起）。
2.0.7水平位移horizontal displacement变形体沿水平方向的位移值。
2.0.8垂直位移yerticaldisplacement变形体沿竖直方向的位移值。
2.0.9变形监控量测deformatiormeasurement对建（构）筑物及其地基或一定范围内岩体及土体的位移、沉降等项目所进行的监控量测工作。2.0.10基准点basic benchmark
建在稳定的岩层或原士层或构（建）筑物的经确认固定不动的点。
2.0.11测点observalion points（surveypoints）设置在观测体上（或内部），能反映其特征，作为变形：位移、应力或应变测量用的固定标志2.0.12测线surveylines
隧道净空变化和拱顶下沉量测时，设在洞周壁下两测点之间的连线。
2.0.13底鼓floorheave
隧道开挖所：由于围岩本身的性质以及围岩应力，水理作用和支护强度等因素引起的隧道底板向上隆起的现象2.0.14非接触量测non-contactmeasurement指在不接触被测国标点的情况下，获取被测点的空间位移信息的方法
2.0.I5极限相对位移limitrelativedisplacement指极限位移与两测点间的距离之比。极限位移为全位移即指考虑隧道净空开挖前期变形量开挖中变形量和开挖后变形量的总位移。
2.0.16数码成像digitalimage
利用数码成像设备对前方目标物体进行拍摄，以获取目标物体的数字图像。
3监控测基本规定
3.1.1监控量测的管理必须科学合理，设计单位应进行监控量测设计，施工单位应编制监控量测实施细则施工中应按细则实施，工程竣工后应将监控量测资料整理归档并纳人竣工文件中。3.1：2监控量测设计应包括以下内容确定监控量测项目：
确定测点布置原则监控量测断面及监控量测频率：确定监控量测控制基准。
施工单位应拥有专业的监控量测人员和设备，掌握成熟3.131
可靠的测试数据处理与分析技术。3.1.4施工单位应成立现场监控量测小组，建立相应的质量保证体系负责及时将监控量测信息反馈于施和设计。监控量测人员要求相对稳定：以确保监控量测工作的连续性。
现场监控量测工作应包括以下主要内容：3.15
现场情况的初始调查：
编制实施细则：
布设测点并取得初始监测值
现场监控量测及分析
提交监控量测成果。
监控量测实施细则应报监理、业主，经批准后实施，并作为现场作业、检香验收的依据。蓝控量测变更必须经项目技术负责人审核，报监理工程师批准。3.1.7监控量测系统应可靠稳定、耐久，在服务期内运转正常品仪器设备应按规定进行检查校对和率定，并出具相关证明品4
3.1.8测点应牢固可靠、易于识别，并注意保护，严防损坏，3.1.9施工现场必须建立严格的监控量测数据复核、审查制度。保证数据的准确性。监控量测数据应利用计算机系统进行管理，由专人负责。如有监控量测数据缺失或异常，应及时采取补救措施并详细做出记录。
3.1.10根据监控量测精度要求，应减小系统误差，控制偶然误差，避免人为错误。应经常采用相关方法对误差进行检验分析。3.1.11施工与监控量测应密切配合，监控量测光件的埋设与监控量测应列人工程施工进度控制计划中，监控量测工作应尽量减少对施工工序的影响。
