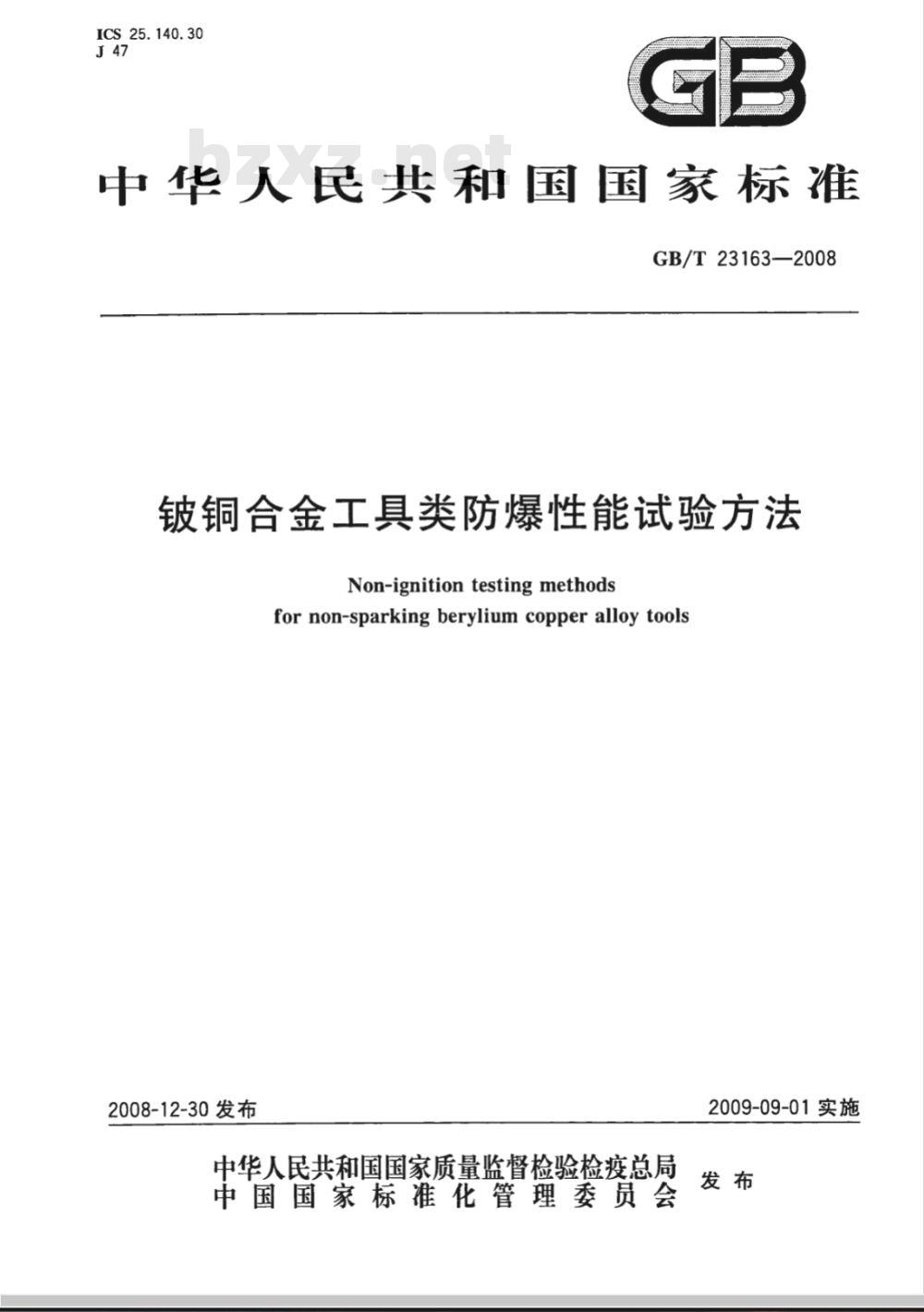

【国家标准(GB)】 铍铜合金工具类防爆性能试验方法

ICS25.140.30
中华人民共和国国家标准
GB/T23163—2008
铍铜合金工具类防爆性能试验方法Non-ignition testing methodsfor non-sparking berylium copper alloy tools2008-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-09-01实施
GB/T23163-2008

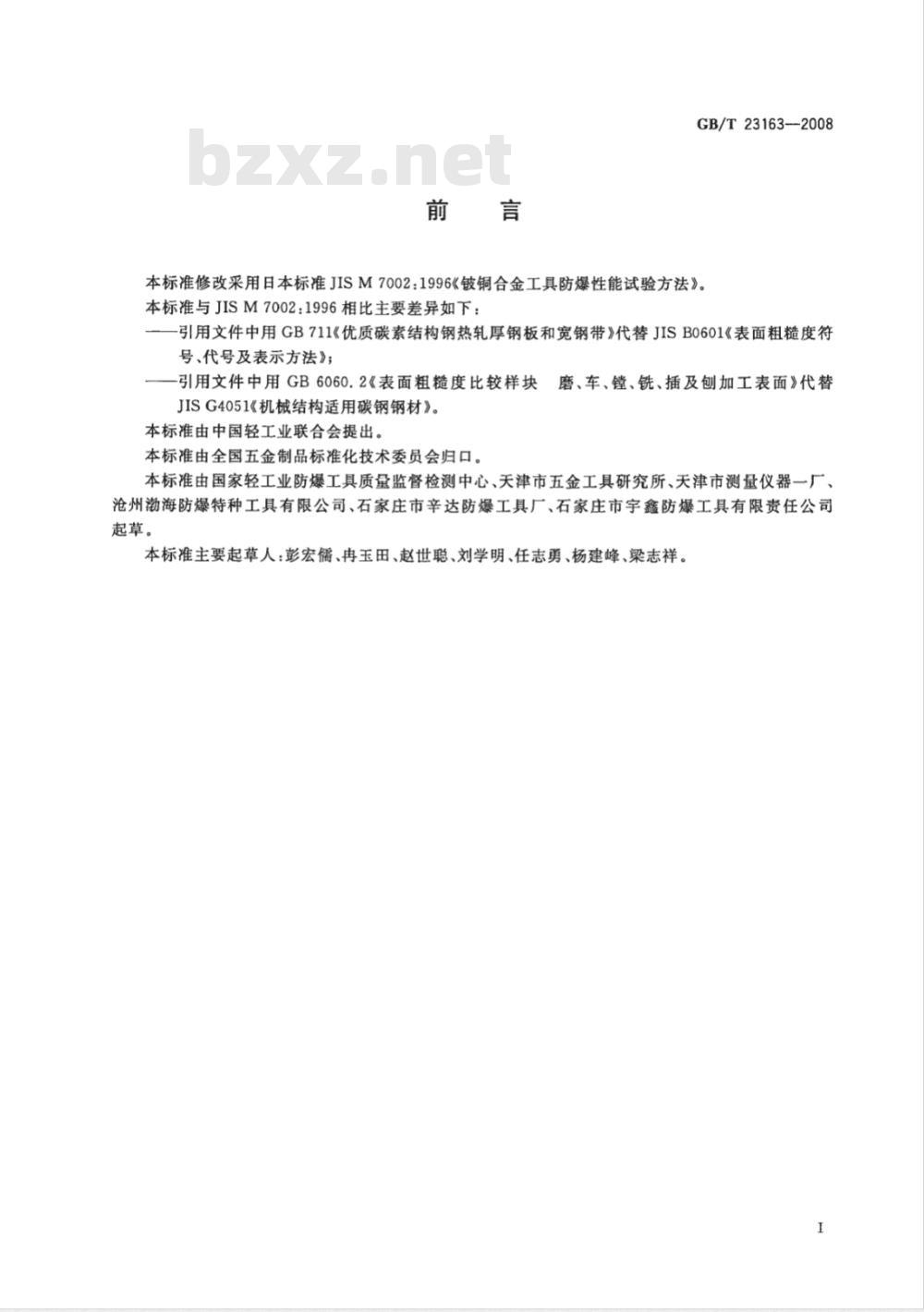

本标准修改采用日本标准JISM7002：1996《铍铜合金工具防爆性能试验方法》。本标准与JISM7002：1996相比主要差异如下：-引用文件中用GB711《优质碳素结构钢热轧厚钢板和宽钢带》代替JISB0601《表面粗糙度符号、代号及表示方法》；
-引用文件中用GB6060.2《表面粗糙度比较样块JISG4051《机械结构适用碳钢钢材》。本标准由中国轻工业联合会提出。本标准由全国五金制品标准化技术委员会归口。磨、车、镗、铣、插及刨加工表面》代替本标准由国家轻工业防爆工具质量监督检测中心、天津市五金工具研究所、天津市测量仪器一厂、沧州渤海防爆特种工具有限公司、石家庄市辛达防爆工具厂、石家庄市宇鑫防爆工具有限责任公司起草。
本标准主要起草人：彭宏儒、冉玉田、赵世聪、刘学明、任志勇、杨建峰、梁志祥。I

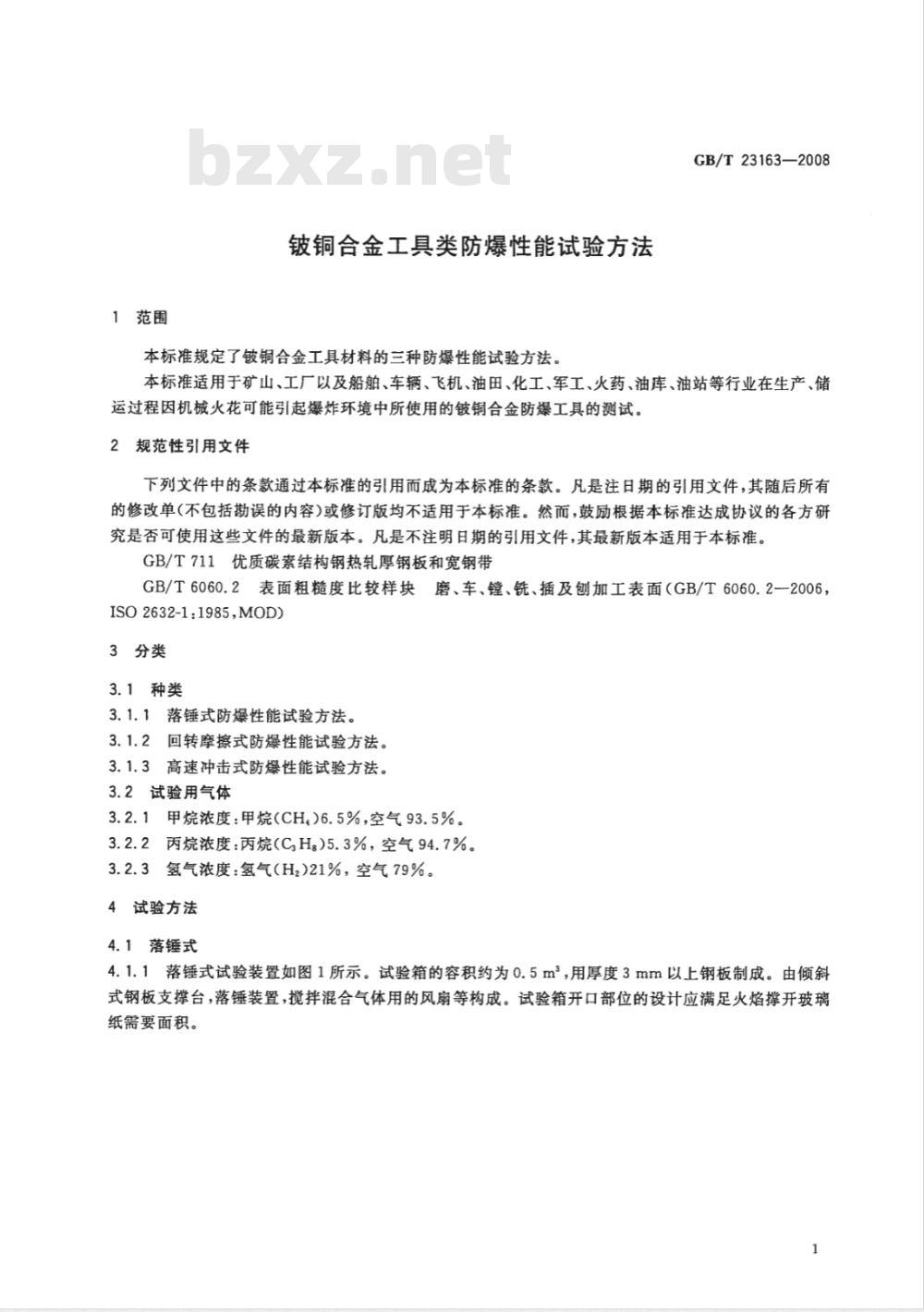

1范围
铍铜合金工具类防爆性能试验方法本标准规定了铍铜合金工具材料的三种防爆性能试验方法。GB/T23163—2008
本标准适用于矿山、工厂以及船舶、车辆、飞机、油田、化工、军工、火药、油库、油站等行业在生产、储运过程因机械火花可能引起爆炸环境中所使用的铍铜合金防爆工具的测试。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本标准。GB/T711优质碳素结构钢热轧厚钢板和宽钢带GB/T6060.2表面粗糙度比较样块磨、车、镗、铣、插及刨加工表面（GB/T6060.2-2006ISO2632-1:1985,MOD)
3分类
3.1种类
3.1.1落锤式防爆性能试验方法。3.1.2回转摩擦式防爆性能试验方法。3.1.3高速冲击式防爆性能试验方法。3.2试验用气体
3.2.1甲烷浓度：甲烷(CH)6.5%，空气93.5%。3.2.2丙烷浓度：丙烷（CHg)5.3%，空气94.7%。3.2.3氢气浓度：氢气(H2)21%，空气79%。4试验方法
4.1落锤式
4.1.1落锤式试验装置如图1所示。试验箱的容积约为0.5m，用厚度3mm以上钢板制成。由倾斜式钢板支撑台，落锤装置，搅拌混合气体用的风扇等构成。试验箱开口部位的设计应满足火焰撑开玻璃纸需要面积。
GB/T23163—2008
①落锤导管；wwW.bzxz.Net
②卷扬机；
③——重锤；
④试样；
?观浏窗；
开口；
一试验用钢板；
③——倾斜钢板支承台；
?倾斜台移动装置；
一试验箱；
风扇；
一试验用气体。
试验条件应符合如下要求：
内径9104
图1落锤式防爆性能示意图
试验用试样形状及尺寸应符合图2的规定；b)
重锤形状及尺寸应符合图2规定，质量约为14000g；试验用钢板应符合GB/T711所规定的55号钢的要求：标准尺寸350mm×350mm×15mm；硬度20HRC～25HRC；
表面糙度为Ra25μm，应符合GB/T6060.2的规定；?
单位为毫米
试验用钢板应置于室外六星期以上使之在自然状态下或用其他等效方法生锈。代号
①—重锤；
②试样；
?螺栓。
图2重锤、试样形状与尺寸
GB/T23163-—2008
单位为旁来
试验步骤：如图1所示，将试验用气体充入试验箱内，用风扇搅拌均匀。如图2所示，将试样固4.1.3
定在重锤上，重锤提升到距离钢板4m高度自由落下，试样撞击倾斜45°的试验钢板，用同一试样试验20次，观察是否爆炸。重锤落下时应避免落到钢板同一位置上。4.1.4试验用气体浓度应符合3.2的规定。4.2回转摩擦式
4.2.1防爆性能试验装置如图3所示。试验箱的容积约为0.5m，用厚度3mm以上钢板制成。由旋转装置，试样压紧装置，搅拌混合气体用的风扇等构成。开口部位的设计应符合4.1的规定。试验条件应符合如下要求：
试样形状为直径约10mm，长度为150mm，圆棒前端应呈半径为5mm球形状；回转圆盘装置的输出功率不应小于2.2kW，转速为3000r/min；回转圆盘用钢板应符合GB/T711所规定的55号钢的要求；标准尺寸Φ250mm×10mm；
硬度20HRC~25HRC;
表面粗糙度为Ra25μm，应符合GB/T6060.2的规定；f)
试验用钢板应置于室外六星期以上使之在自然状态下或用其他等效方法生锈。g）
4.2.3试验步骤：如图3所示，将试验用气体充入试验箱内，用风扇搅拌均匀。将试样固定到试验压紧装置上。试样与旋转圆盘的相对摩擦速度为20m/s。在压力为490N(50kg)的条件下用同一试样试验5次。
摩擦时间1min，观察是否爆炸。3
GB/T23163—2008
一试验箱；
—回转圆盘装置；
③——试样；
④—气体搅拌鼓风机；
③试样压紧装置；
③—回转圆盘；
①——试验用气体。
图3回转摩擦式防爆性能试验
4.2.4试验用气体浓度应符合3.2的规定。4.3高速冲击式
单位为毫米
4.3.1高速冲击式防爆性能试验装置如图4所示。试验箱的容积约为0.5m，用厚度3mm以上钢板制成。由倾斜试验钢板支撑台，试验弹，发射装置，搅拌混合气体用风扇等构成。开口部位的设计应符合4.1的规定。
单位为旁米
一试验箱；
试验弹；
倾斜钢板支撑台；
一试验用钢板；
气体搅拌用鼓风机；
发射枪；
一枪身支撑台；
试验用钢板移动扳手；
试验用气体。
图4高速冲击式防爆性能试验
2试验条件应符合如下要求：
GB/T23163—2008
试验弹形状为直径约为5.5mm，长度约为7mm，前端应呈半径为2.5mm的球形状。如图5a）
所示；
5试验弹尺寸
试验发射装置为口径5.5mm的发射枪；试验用钢板应符合GB/T711所规定的55号钢的要求；c）
d）标准尺寸350mm×350mm×15mm；硬度(20～25)HRC；
表面粗糙度为Ra25μm，应符合GB/T6060.2的规定；f)
单位为毫米
试验用钢板应置于室外六星期以上使之在自然状态下或用其他等效方法生锈。g）
4.3.3试验步骤：如图4所示，将试验用气体充入试验箱内，用风扇搅拌均匀。发射装置安装在试验验箱侧面，透过试验箱通孔，对准水平面成30°夹角的试验钢板，发射枪口与试验钢板的着弹点间的距离为1m。用同样材料制成试验弹10枚，发射枪初始速度不小于200m/s，每次发射试验弹1枚，试验10次观察是否爆炸。着弹点应避免落在钢板同一位置上。4.3.4试验用气体浓度应符合3.2的规定。5
GB/T23163-2008
