【国家标准(GB)】 纸和纸板 CIE白度的测定，D65/10°(室外日光)

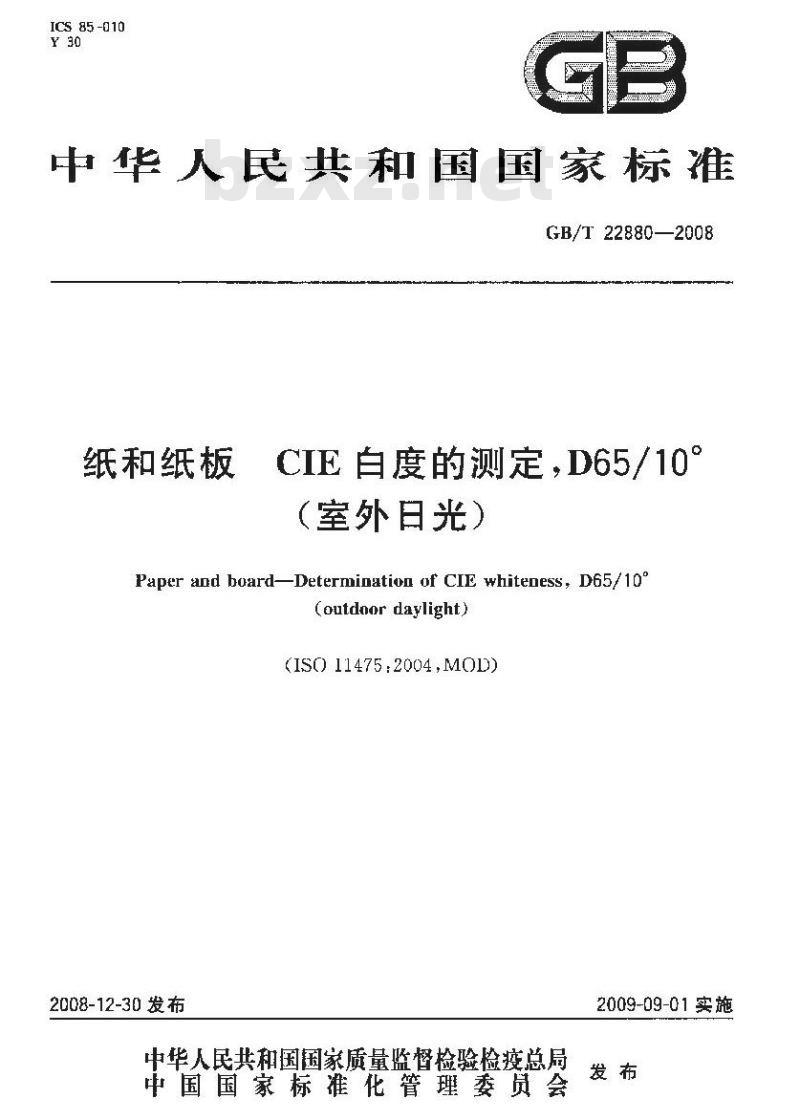

ICS 85 -010
中华人民共和国国家标准
GB/T22880—2008
纸和纸板
CIE自度的测定，D65/10°
（室外日光）
Paper and board-Determination of CIE whiteness, D65/10°(outdoor daylight)
(IS0 11475:2004,M0D)
2008-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-09-01实施
CB/T22880-2008
本标准修改采用ISO11475：2004&纸和纸板CIE白度的测定，1>65/10室外日光）》。本标推与IS011475:2004相比，主要差异如下：修改了用于校准UV含量的荧光参比标准的获取方式。本标准的附录A、附录B为规范性附录。本标准出中国轻工业联合会提出。本标准由全国造纸工业标推化技术委员会归口。本标准起草单位：中国制浆造纸研究院，国家纸张质量监督检验中心、中国造纸协会标准化专业委员会。
本标准主要起草人：张清文。
1范围
纸和纸板CIE白度的测定，D65/10°(室外日光）
本标推规定了纸和纸板白度的测定方法，GB/T 22880—2008
本标准适用于含或不含荧光增白剂的白色纸和纸板，本标准不适用于含有荧光染料的彩色纸张。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括断误的内容或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡长不注日期的引用文件，其最新版本适用于本标推。GB/T450纸和纸板试样的采取及试样纵横向、正反面的测定（CB/T450-2008.ISO186:2002MOD)
GB/T7973—2003纸、纸板和纸浆反射因数的测定（漫射/垂点法）（1SO2469：1994,NEQ）ASTME30S—95用CIE体系估计物体颜色的测量方法3术语和定义、代号下载标准就来标准下载网
下列术语和定义、代号适用于本标准。3.1
反射因数refleciance Factnn
出-物体反射的辐通量与相同条件下究全反射漫射体反射的辐通量之比。注：比值以百分数表示。
内反射因数
intrinsic refleclance factor reflectivityR.
试样层数达到不透光，即测定续果不再随试样层数加倍而发生变化时的反射因数，3.3
辐亮度因数
radiance factor
中一物体的辐亮度与相同光源和观察条件下完全反射没射体的辐亮度之比。注：对荧光（发光）材料，总插充度因数是反射的辑亮度因数P，和发光韬充度因数品两部分的总和，即：3一十民。对于不含荧光材料，反射的辐亮度因数是简单的反射因数R。3. 4
CIE白度俯CIE wbiteness walueW.a
在标摊规定的条件下，通过测量正三刺激值得到的白度。注：CIE度光盘纳,以白度单位表示，1
GB/T22880—2008
绿/红淡色调值green/redtint valzeTw.
测量试样的户度偏绿或红的程度。注1：谈色值无盘，以谈色值单拉表示，往2:T=!:正值表示尺绿色调,负值表示呈红色调。3.6
荧光值fluurescene companent
在本标准规延的条件下，测量试样中荧光增白剂的激发对白度影响的程度。注：下标10用束表示该值采用C1E1964(10>观亲者。4原理
调整议器使其测量参比标准得到的CIE白度值与在CIE标准照明体D65条件下测得的结果一致，在标准条件下测量试样的漫辐亮度因数，就可计算出CIE白度值和淡色调值。白度的炎光值是试样的白度值与在照明光束中插人具有尖锐的UV吸收截止滤光片从而消除试样中荧光激发测得的白度值之差，
5收器
5.1反射光度计或光谱光度计
5.1.1仪器性能
几何条件、光谱和光学特性符合B/J79732003中附录A的规定，按照GB/T 79732003附录日的规定进行校准，光源含有适量的UV-含量，并能调整相对乙Y-含量，使用测盘的CIE日度俏与照明体D65条件下的测量结果一致。由下需测量消除荧光影响的反射因数，仪器应配有尖锐的UV吸收截.止滤光片，滤光片在410nml波长以下透光率不超过5%，在波长420nm不超过50%。截止滤光片的这些特性保证仪器在4201t测得可靠的反射值。
由于测量荧光纸样，在荧光发射的波长范国，光度计的线性范围最少要到读数的200%。5. 1. 2反射光度计
对于滤光式反射光度计，反射光度计成对的滤光片给出的光电检测器应等效于在CIE标准照明体D65和CIE1961(10\3观套者条件下的CTE三刺激值X、Y.2。5.1.3光谱光度计
对于简易式光谱光度计，根据CIE标准照明体D65和CIE1964(10\)观察者的要求使用录A给出的权重功能计算加权平均：
5.2工作标准
5.2.1两块乳自玻璃或陶瓷板，按GB/T79732003规定消洁。5.2.2--块稳定的塑料或其他材料的荧光板。5.3用于校准仪器和工作板的餐比标准5.3.1用于校准的非荧光标准，满足GB/T7973—2003中描述的三级参比标准要求，5.3.2用于调整辐射的UV-含量的荧光参比标推，标有度值和附录B中相关数据，满足兰级参比标推的娶求。
经常使用新的参比标准对议器进行校推和[IV调整。5.4照商
GB/T22880—2008
对所有被长的反射因数与名义值之差不超过0.2%。黑简应倒扣效置在无尘的环境或附行防护盐。
注：黑简的状况根据仪器制造商要求进行检查。6校准
6.1移去照明光束中V截止滤光片，用非荧光参比标准（5.3.1)的标定值校准仪器，在这一步UV调整滤光片的调整并不重要。
6.2按照适当的测基方法，测基荧光比标准（5.3.2)的辐亮度因数，让算点度值（101)，并与参比标准的标定值比较。
谢量的白度值比标定值高，说明{IV-含量太高。反之亦如此。6.3用LV调整滤光片或其他的调整装置，调整光源的UV-含单，直到测得正确的白度值。注：如果 UV-含盘太低，更换 UV谢魅滤光片，来提高 UV-含量。6.4保持UV调整滤光片给出正确自度值的位骨不变，用非荧光参比标准(5.3.1)按6.1重复校准按6.2测量荧光参比标准(5.3.2)的户度。如果白度值与标定值不符，按6.3调整UV调整滤光片位置直到测得正确的白度值。
6.5重复6.4.直到用非荧光参比标准校准仪器斥测量荧光参比标准得到F确值。这时UV-含量才被调准，测虽的白度的相对UV-含量等效予照明体D65。记录UV调整的位置，任1：以上调整是使自度等效于照明体D65和CIE1964(1c\)观察者。绿/红谈色调值的差异仍会出现，不能保证三朝微值及其仙参数会与J55明体完全致。正2：.-些仪器，6.2~6.5双累的步翼可以自动完成，6.6校准荧光王作台板(5.2.2）作为上作板.工作自极仅能用于被校谁时使用的仪器，并仅用上监测灯泡的变化。如果更换灯范，应用三级荧光参比标准（5.3.2)重新校摊向板，6.7按GB/T7973-2003规定校准乳白玻腾或陶瓷板作为工作板。6.8完成6.1-~6.5的UV-含量测整后，保持UV调整位受不变，插人UV截裁止滤光片，并校准仪器。7试样采
如果评价一批样品，应按GB/T450进行试样采取。如果评价不向类型的样品，成保证所取样品具有代表性。
B试样制备
避开水印、尘埃和明显的纸病,将试样切成约75 mtmX150 mm矩形试样。至少 10张试样正面朗上，组成试样叠。试样的数量应保证试样层数加倍后，反射因数不会变化。在试样叠的上下各附一纸页以保护试样。避免污染及不必要地曦露在光或热中。在试样的一角作上标记，以区分试样及其正面。如能从试样的网面来区分正面，正面应朝上，如果不能区分止面，如夹网纸纸机生产或两面涂布的纸张，应保证纸样的同一面期上，以保证纸和纸板的每面能分开测定。9步骤
9、1移去照明光束中的UV截止滤光片。按照GB/T7973··2003规定操作反射光度计或光谱光3
GB/T 22880--2008
9.2取下试样叠的保护纸页，测量试样正面的内总辐亮度因数，9.3取下谢过的试样放在试样登的下面，重复9.2步骤，直到10个试样全部测完。重复测量纸或纸板的另一面。
9.4如果要求评价荧光值，在照明光束中插人UV截止滤光片。按GB/T7973一2003规定操作反射光度计或光谱光度计，在没有UV激发的条件下测量正面的内反射因数，9.5取下测过的试样放在试样叠的下面，重复9.4步骤，直到10个试样全部测完。重复测纸或纸板的另一面，
注：一·般在测盘试样的同时,CIE白度和淡色调值会有动地计算。另外一些仪器测世更方便，可同时测量每个试样有和无荧光意发时的白度,而不必进行后面的 1D 次测量,10计算和结果的表示
10.1按式(1)和式(2)分别计算战样两面的白度W：和谈色调Tc：W-Y800(.0x)+1700(ya.1—ys)
Tw1e = 900(rn.1e aic) 650(y..1e — 1n)式中：
和10—试样的色品坐标，按式(3)和式(4)计算如下：Xa
e X, +Y, +.
yie= X+
式中?
I和 =
D65/10°条件下试样的三刺激值；.1)
·（4)
规定的照明体和观察者条件 下完全反射漫射体的色品坐标(在 D65 条件下7n1 =(, 313 82.V,16 =0. 331 00),10.2试样在式以下限值内叫认为是自色的。40 ≤ Wu 5Y: - 280
10.3相应地计算没有UV激发的自度W..1c。按式(5)让算CIE白度D65/10荧光值Fm：它是测量有和无TJV激发时的两个白度值之差。Fo - Wi -W..o
W1——照明的UIV-含量与D65照明体致时测定的白度：荧光激发敏尖锐的UV吸收止滤片消除时测定的白度。We.o
注：仅消除400 ntn以下 UV含量的概止滤光片,不能消除所有的荧光激发的影响。......-( 5)
10.4计算均值,分别报告两面的C1E白度(D65/10°),结果保留整数，额色调平均值保留--位小数。如果Wu或T~1任何一个值超出10.2给定的限值，根据CIE规定应报告样品不是白色的。如果W.10超出10.2给定的限值，则役必要据告。如筛要，报告荧光值，结果保童整数。11精密度
采用24台不同的仪器进行比较试验，白度值的标准偏差是0.7白度单位。12试验报告
试验报告成包括以下内穿：
试验的时间；
样品的准确识别；
本国家标准编号；
CIE白度值和淡色调值，如需要，分别报告两而白度的荧光值：使用的仪器型号，
使用的照明体类型；
与本标推的征何偏离或其他任何影响结果的因素。GB/T22880—2008
GB/T 22880-—2008
A.越光式反射光度计
附录A
（规范性附录）
测定三刺激值的反射光度计光谱特性反射光度计的光谱特性由灯，积分球，光学玻璃，滤光片和光电池共尚组合而得到。滤光片与仪器的光学特性给出的综合响应等效下试样在 CIE标准照明体 D65条件下的 CIE 1964(10\)标准色度系统的XieYZo
A. 2 简易式光谱光度计
所测至的三刺激值通过光反射因数与在 ASTM E 308 95 中规定的 CIF 1964（10°)观察者和 CIE明体 D65 条件下的权重系数(见表 A. 1 和表 A. 2)的乘积求得。表 A. 1仗器在 10 间隔谢量的加权系数(源于 ASTM E 308-95)波长/nml
7, 8运8
波长/ni
总计核对
被长/rn
0, 905
表A1 (续）
100,000
表4.2仪器在20nm间陷测量的加权系数w.
GB/T22B80-2008
0, 005
c, 000
GB/T 22880--2008
波长/nm
总计讨
表A.2续）
100,000
0, 000
表A.1和表A.2用于计算刺激值时对光讲带宽的修正，带宽的数据近似等于测量的闻隔，本附录中给山的表格应正确地使用。表A,1和表A.2在每列的底部给山了核对总和及点的数据。核对总和的数据是每列数据的代数和。核对值是在需要复制该表时保证表中的数据正确地复制，于四含五人，核对总和的数据可能与下面的白点的数据不一致。每列中的数值均四含五入到三位小数。当用表中的数据和一刺微值计算CIELAB或CIELLV坐标、或其他的要使用三刺激值时，自点的数据应为X.Y.、Z.值。下列规定在ASTM308-95的?.3.2.2中给出，用下当波长范国超出360nm--780nm时，加权系数数据的获得。
当得不到全波长范围的R(>》相应的加权系数时，就把未得到权重的波长的权重加到能够得到权重数据的最短或最长波长的权重上。也就是把不能得到权重的所有的测量波长3GOnr..）的权重划到另-个较高的可得到数据的权a)
重上：
把不能得到权重的所有的测量波长（.…-780nm)的权重加到另-个较低的可得到数据的权b)
重上。
（规范性附录）
GB/T22880—2008
B.1由国家纸张质量监督检验中心作为授权实验室,每季度向各工作实验室发放三级参比标准,用片各个实验室调整仪器照射到样品上的相对UV-含量，使之与照明体D65一致，三级参比标准山非荧光参比标推和荧光参比标准成，应按本标准中的第6章对仪器的UV含量进行调整。B.2获光参比标准满足以下条件：,2, 1炭光参比标准由辐亮度因数均勾的白纸组或，纸张经过足够时间的老化，光学稳定性在4个月～6个用月时阅白度值的变化不超过0,2单。H,2.2参比标准应制不透光的纸叠，纸张表面平滑而没有光泽。纸叠表面应有合适的保护封面。注：荧光塑料和陶瓷板适合于作为仪器本身的工作板，不适下作为传遵标准，本方法规定采白纸作为转递标推。H.2.3出于荧光发射到积分球产牛相互影响，使亮度标尺轻微非线性。三级参比标准的CIE白度值至少灯130，直荧光值至少为50
B，3国家纸张版量监督检验中心通过定用标准化实验室发放的二级馨比标雅和与其他投权实验室相交换三级参比标摊,校推其标准仪器，使之与ISO量值致。B.4本方法规定的白纸中含有荧光增户剂激发的荧光为可见光的蓝光部分(400 nm~500 nm)。本方不能用于其他光谱范围的荧光有效调弊，S
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
