【国家标准(GB)】 家用及类似场所用过电流保护断路器 第2部分：用于交流和直流的断路器

ICS29.120.50

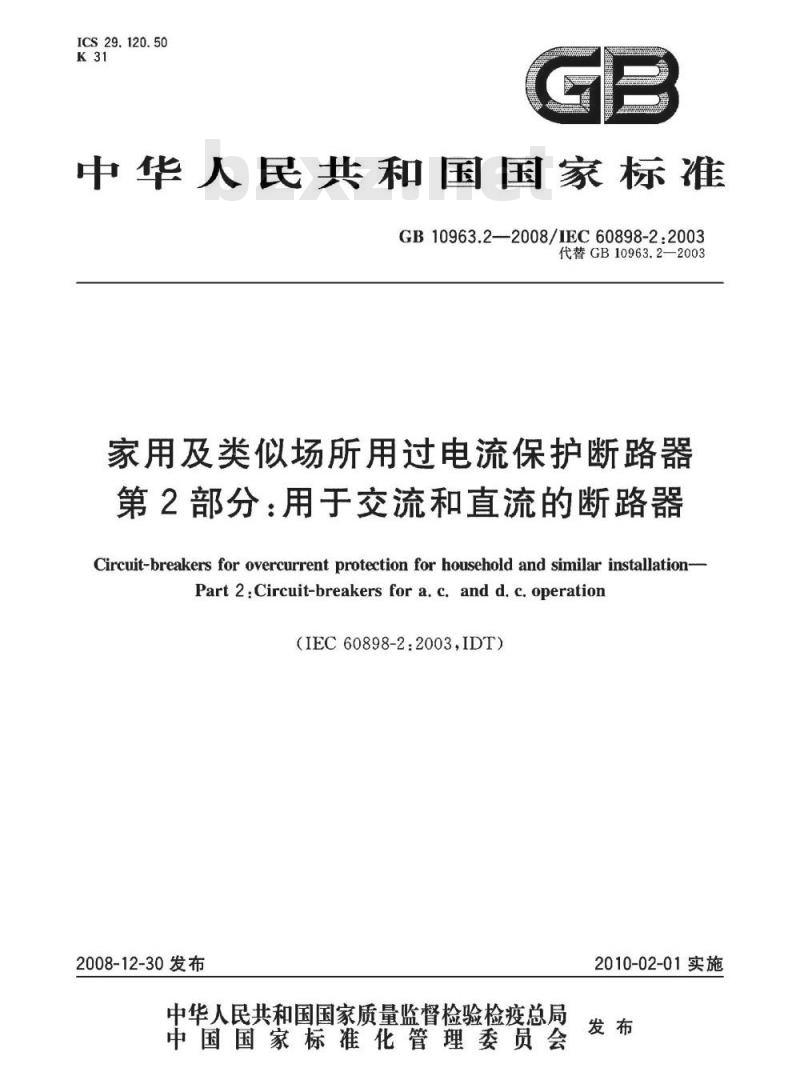

中华人民共和国国家标准
GB10963.2-2008/IEC60898-2:2003代替GB10963.2—2003
家用及类似场所用过电流保护断路器第2部分：用于交流和直流的断路器Circuit-breakers for overcurrent protection for household and similar installation-Part 2 :Circuit-breakers for a. c. and d. c. operation（IEC60898-22003,IDT）
2008-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-02-01实施
GB10963.2—2008/IEC60898-2:2003前言

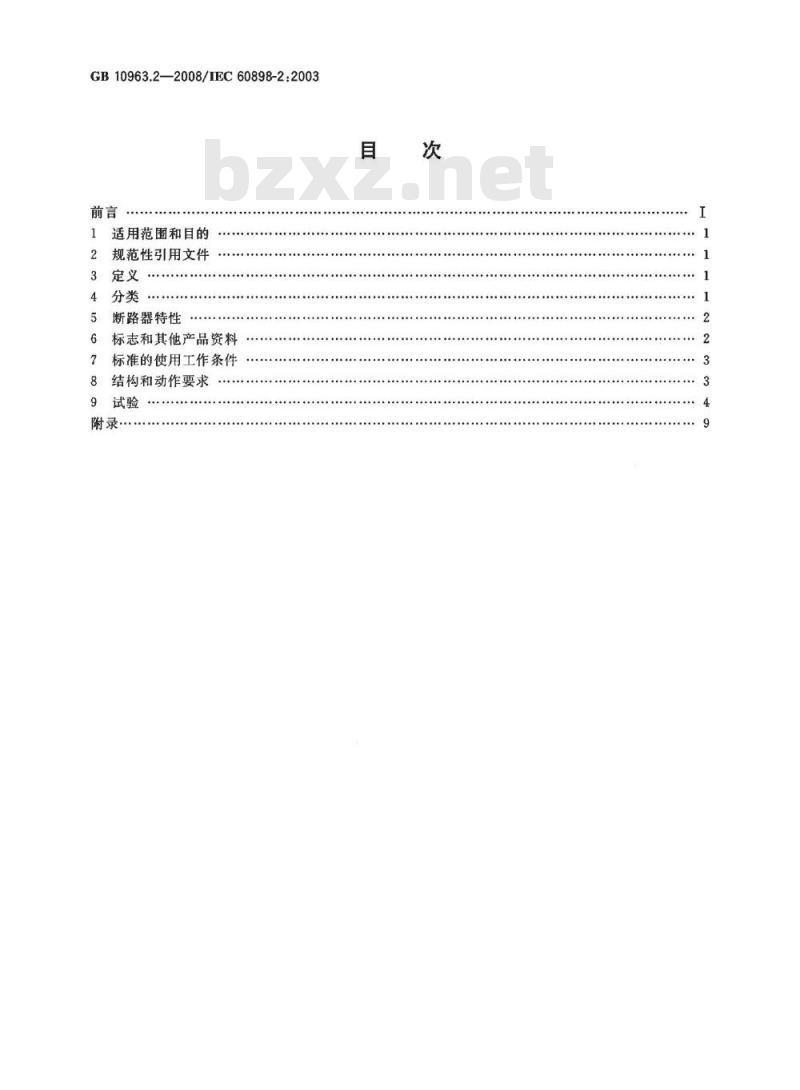

适用范围和目的
规范性引用文件
断路器特性
标志和其他产品资料
标准的使用工作条件
结构和动作要求

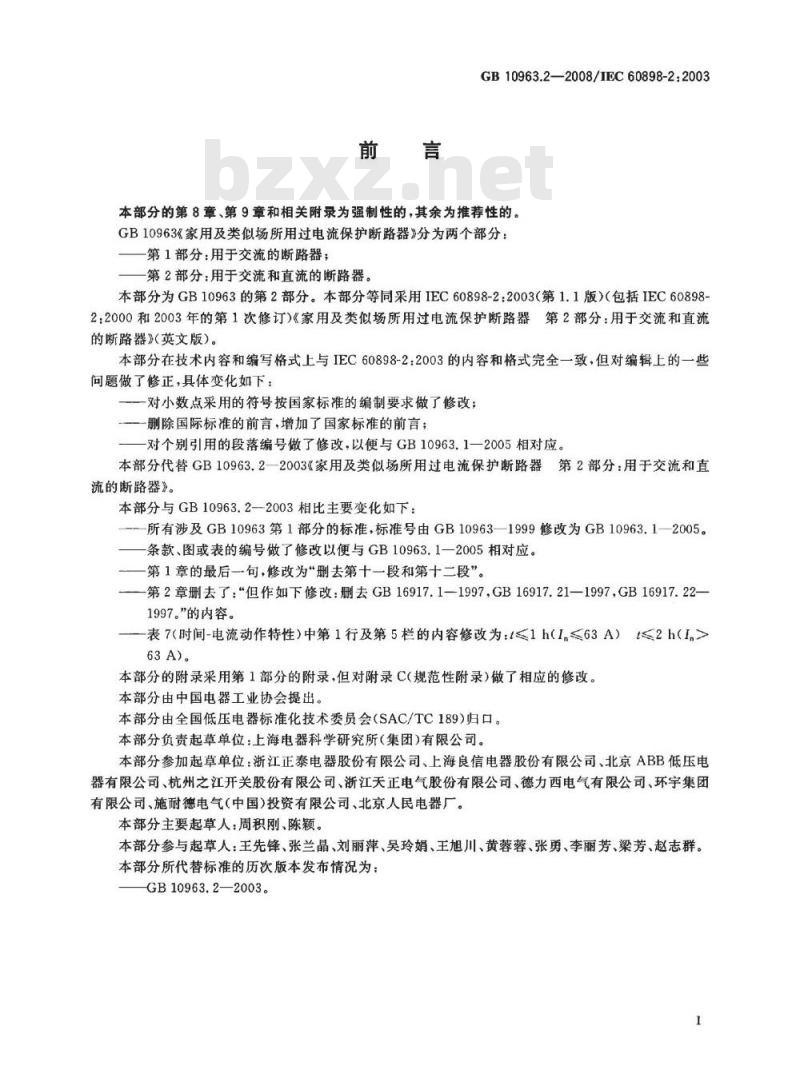

GB10963.2—2008/IEC60898-2:2003本部分的第8章、第9章和相关附录为强制性的，其余为推荐性的。GB10963《家用及类似场所用过电流保护断路器》分为两个部分：一第1部分：用于交流的断路器；一第2部分：用于交流和直流的断路器。本部分为GB10963的第2部分。本部分等同采用1EC60898-2：2003（第1.1版）（包括IEC608982：2000和2003年的第1次修订)《家用及类似场所用过电流保护断路器第2部分：用于交流和直流的断路器》（英文版)。
本部分在技术内容和编写格式上与IEC60898-2:2003的内容和格式完全一致，但对编辑上的一些问题做了修正，具体变化如下：—一对小数点采用的符号按国家标准的编制要求做了修改；删除国际标准的前言，增加了国家标准的前言；一对个别引用的段落编号做了修改，以便与GB10963.1一2005相对应。本部分代替GB10963.2一2003《家用及类似场所用过电流保护断路器第2部分：用于交流和直流的断路器》。
本部分与GB10963.2—2003相比主要变化如下：所有涉及GB10963第1部分的标准，标准号由GB10963—1999修改为GB10963.1—2005。条款、图或表的编号做了修改以便与GB10963.1一2005相对应。一第1章的最后一句，修改为“删去第十一段和第十二段”。—第2章删去了：“但作如下修改：删去GB16917.1—1997.GB16917.21—1997.GB16917.22—1997。”的内容。
一表7（时间-电流动作特性）中第1行及第5栏的内容修改为：t≤1h(I.≤63A）t≤2h（I.>63A)。
本部分的附录采用第1部分的附录，但对附录C(规范性附录）做了相应的修改。本部分由中国电器工业协会提出，本部分由全国低压电器标准化技术委员会（SAC/TC189)归口。本部分负责起草单位：上海电器科学研究所（集团）有限公司。本部分参加起草单位：浙江正泰电器股份有限公司、上海良信电器股份有限公司、北京ABB低压电器有限公司、杭州之江开关股份有限公司、江天正电气股份有限公司、德力西电气有限公司、环宇集团有限公司、施耐德电气（中国）投资有限公司、北京人民电器厂。本部分主要起草人：周积刚、陈颖。本部分参与起草人：王先锋、张兰晶、刘丽萍、吴玲娟、王旭川、黄蓉蓉、张勇、李丽芳、梁芳、赵志群。本部分所代替标准的历次版本发布情况为：GB10963.2—2003。
1适用范围和目的

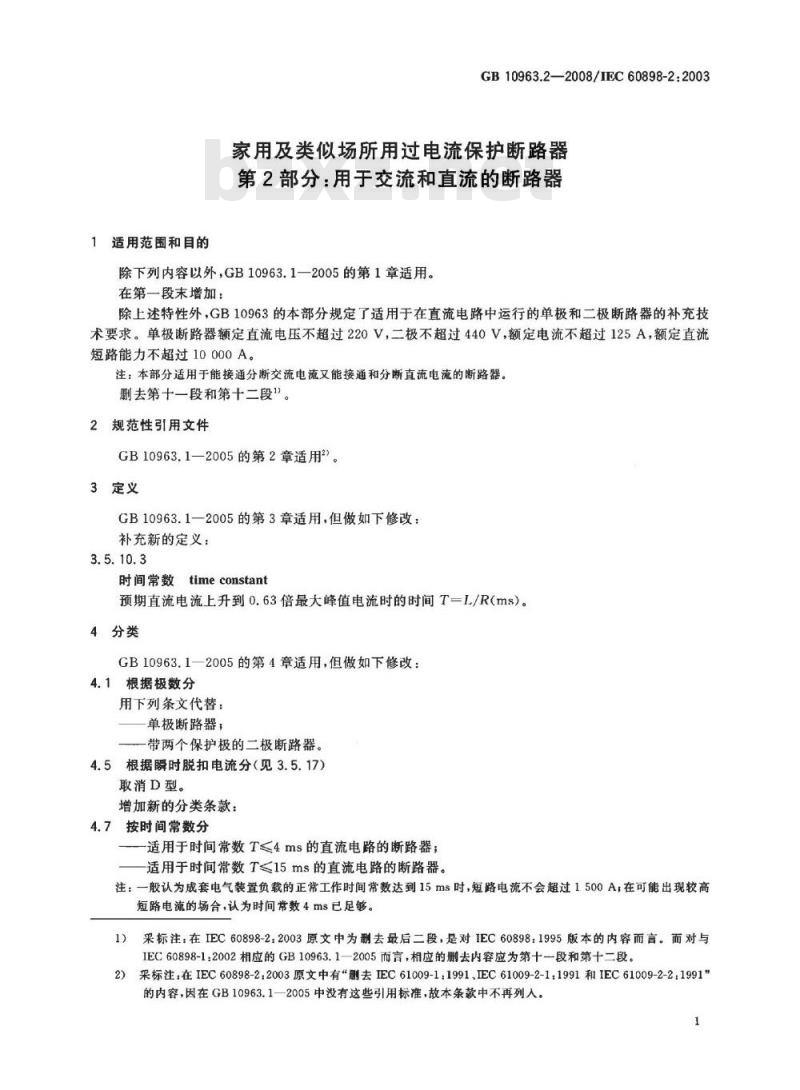

GB10963.2—2008/IEC60898-2:2003家用及类似场所用过电流保护断路器第2部分：用于交流和直流的断路器除下列内容以外，GB10963.1一2005的第1章适用。在第一段末增加：
除上述特性外，GB10963的本部分规定了适用于在直流电路中运行的单极和二极断路器的补充技术要求。单极断路器额定直流电压不超过220V，二极不超过440V，额定电流不超过125A，额定直流短路能力不超过10000A。
注：本部分适用于能接通分断交流电流又能接通和分断直流电流的断路器。删去第十一段和第十二段\。
2规范性引用文件
GB10963.1一2005的第2章适用2。3定义
GB10963.1一2005的第3章适用，但做如下修改：补充新的定义：
时间常数timeconstant
预期直流电流上升到0.63倍最大峰值电流时的时间T=L/R(ms)。4分类
GB10963.1—2005的第4章适用，但做如下修改：4.1根据极数分
用下列条文代替：
单极断路器；
带两个保护极的二极断路器。
4.5根据瞬时脱扣电流分（见3.5.17）取消D型。
增加新的分类条款：
4.7按时间常数分
适用于时间常数T<4ms的直流电路的断路器；适用于时间常数T≤15ms的直流电路的断路器。注：一般认为成套电气装置负载的正常工作时间常数达到15ms时，短路电流不会超过1500A，在可能出现较高短路电流的场合，认为时间常数4ms已足够。1)
采标注：在IEC60898-2：2003原文中为删去最后二段，是对IEC60898：1995版本的内容而言。而对与IEC60898-1：2002相应的GB10963.1一2005而言，相应的删去内容应为第十段和第十二段。2）采标注，在IEC60898-2.2003原文中有“副去IEC61009-1：1991、IEC61009-2-1:1991和IEC61009-2-2：1991\的内容，因在GB10963.1—2005中没有这些引用标准，故本条款中不再列入。1
GB10963.2—2008/IEC60898-2:20035
断路器特性

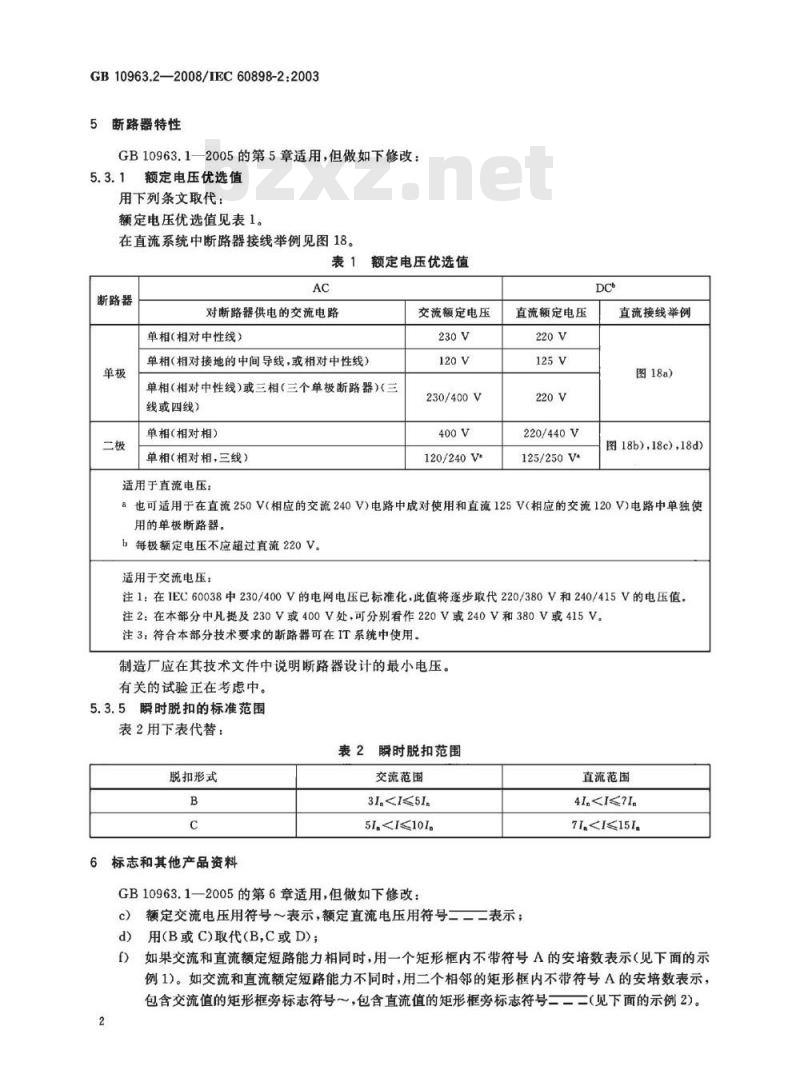

GB10963.1一2005的第5章适用，但做如下修改额定电压优选值
用下列条文取代：
额定电压优选值见表1。
在直流系统中断路器接线举例见图18。表1
断路器
对断路器供电的交流电路
单相（相对中性线）
单相（相对接地的中间导线，或相对中性线）额定电压优选值
交流额定电压
单相（相对中性线)或三相（三个单极断路器)(三线或四线）
单相(相对相）
单相（相对相，三线）
适用于直流电压：
230/400V
120/240V
直流额定电压
220/440V
125/250V
直流接线举例
图18a)
图18b)18c)，18
a也可适用于在直流250V(相应的交流240V)电路中成对使用和直流125V(相应的交流120V)电路中单独使用的单极断路器。
b每极额定电压不应超过直流220V。适用于交流电压：
注1：在1EC60038中230/400V的电网电压已标准化，此值将逐步取代220/380V和240/415V的电压值注2：在本部分中凡提及230V或400V处，可分别看作220V或240V和380V或415V注3：符合本部分技术要求的断路器可在IT系统中使用制造厂应在其技术文件中说明断路器设计的最小电压。有关的试验正在考虑中。
5.3.5瞬时脱扣的标准范围
表2用下表代替：
瞬时脱扣范围
脱扣形式
标志和其他产品资料
交流范围
31<≤51
5≤101
GB10963.1—2005的第6章适用，但做如下修改：额定交流电压用符号～表示，额定直流电压用符号二二表示；d)
用(B或C)取代(B,C或D)；
直流范围
7.如果交流和直流额定短路能力相同时，用一个矩形框内不带符号A的安培数表示（见下面的示例1)。如交流和直流额定短路能力不同时，用二个相邻的矩形框内不带符号A的安培数表示，包含交流值的矩形框旁标志符号～，包含直流值的矩形框旁标志符号二一二（见下面的示例2）。增加下列标志：
GB10963.2—2008/IEC60898-2:20031）时间常数T15标志在一个矩形框内（适用时），与15ms时间常数下的短路能力标志组合在一起（见下面的示例3）。
示例1：6000
示例2.10000~
6000三
示例3:1500T15
1)项下面的第1段用下列内容取代：对小的断路器，如果可利用的地方不足以标出上述所有的数据，至少应标志c)和d)项的数据，并且在断路器安装后看得见。
a）、b)、e)、f)、g）、h）、i)和l)项的信息可标志在断路器的侧面或背面，并且只要在断路器安装前能看见。
另外，g）项的数据可标志在接电源线时必须拆卸的任何盖子里面。其他任何没有标志的数据应在制造厂的技术文件中给出。
如需要时，接线端子应标志十或一，另外，允许用箭头指示电流的方向。7标准的使用工作条件
GB10963.1一2005的第7章适用。8结构和动作要求
GB10963.1一2005的第8章适用，但做如下修改：8.6.1标准时间-电流带
表7用下表代替：
表7时间-电流动作特性
交流试验电流直流试验电流
起始状态
紧接着下载标准就来标准下载网
a项试验
冷态*
脱扣或不脱扣时间极限
1 h(1,63 A)
≤2h(.>63A)
t<1 h(l.≤63 A)
t<2h(1.>63A)
18<<608,≤32A)
132A)
0. 1 s45s(I32A)
0.1$≤I≤90s(I>32A)
0.1 15(I32A)
0.1 s≤≤30 s(I>32A)
。术语“冷态”指试验前没带负载，而且在基准校正温度下。预期结果
不脱扣
电流在5s内
稳定地上升
闭合辅助开
关接通电源
闭合辅助开
关接通电源
3）在IEC60898-2：2003的原文中为t≥1h或t≥2h，采标时按GB10963.1—2005做了修改，使含义更明确。3
GB10963.2—2008/IEC60898-2:20038.8短路电流下性能
第3段做如下的修改：
这要求断路器能在额定频率下，并且在等于105%（土5%）的额定工作电压的工频恢复电压下接通和分断相应于额定短路能力及以下的任何电流值。功率因数不小于或时间常数不大于9.12.5相应规定的极限范围。此外，还要求相应的I\t值应低于t特性（3.5.13）。9试验
GB10963.1一2005的第9章适用，但做如下修改9.1型式试验和试验程序
9.1.1下面的第三段用下列内容代替：试验程序和提交试验的试品数量在本部分的附录C中规定。9.10.2瞬时脱扣和触头正确断开试验用下列条款代替：
9.10.2.2对于B型断路器
从冷态开始，对断路器的各极通以3I的交流电流。断开时间不应小于0.1s，并且不大于：45s，对额定电流小于或等于32A的断路器；-90S，对额定电流大于32A的断路器。然后再从冷态开始，对断路器的各极通以5I，的交流电流。断路器应在0.1s内脱扣。
从冷态开始，对断路器的各极通以4I。的直流电流。断开时间不应小于0.1s，并且不大于：45s.对额定电流小于或等于32A的断路器；90S，对额定电流大于32A的断路器。然后从冷态开始，对断路器的各极通以7I。的直流电流。断路器应在0.1s内脱扣。
9.10.2.3对于C型断路器
从冷态开始，对断路器的各极通以5I。的交流电流。断开时间不应小于0.1s，并且不大于：15s，对额定电流小于或等于32A的断路器：30S，对额定电流大于32A的断路器。然后再从冷态开始，对断路器的各极通以101，的交流电流。断路器应在0.1s内脱扣。
从冷态开始，对断路器的各极通以7I，的直流电流。断开时间不应小于0.1s，并且不大于：-15s，对额定电流小于或等于32A的断路器；-30s，对额定电流大于32A的断路器。从冷态开始，对断路器的各极通以151.的直流电流。断路器应在0.1s内脱扣。
9.11机械和电气寿命试验
9.11.1一般试验条件
第4段用下列条款代替：
交流电流应基本上为正弦波，功率因数应在0.85～0.9之间。4
GB10963.2—2008/IEC60898-2:2003直流电流的波纹系数w≤5%，时间常数T=4ms（误差_10%），或对标志T15的断路器时间常数T=15 ms(误差10%)。
9.11.2试验顺序
第1段用下列内容代替：
一组试品在交流电流下经受4000次操作循环，另一组试品在直流电流下经受1000次操作循环。2组试品均在额定电流下试验。
9.12短路试验
9.12.3试验量的允许误差
增加：
波纹系数：≤5%；
时间常数：-0%。
9.12.5试验电路的功率因数
用下列条款取代：
9.12.5试验电路的功率因数和时间常数增加下列内容：
对1500A及以下的直流试验电流，应采用下列一种时间常数：T=L/R=4ms未标志T15的断路器；T=L/R=15ms标志T15的断路器。
对大于1500A并小于或等于10000A的直流试验电流，所有试品均在时间常数T=4ms下进行试验。
注：一般认为成套电气装置负载的正常工作时间常数达到15ms时，短路电流不会超过1500A；在可能出现较高短路电流的场合，认为时间常数4ms已足够。9.12.8记录说明
做如下修改：
9.12.8.1交流电压时的记录说明GB10963.1—2005中9.12.8的内容适用。增加：
9.12.8.3直流电压时的记录说明a）外施电压和工频恢复电压的确定外施电压和工频恢复电压根据断开试验的记录确定。应在电弧熄灭和高频现象消失后测量电源侧的电压。b）预期短路电流确定
注：因符合本部分的断路器在电流达到最大值前分断电流，所以可认为预期电流等于由校正曲线确定的最大值A。
预期电流最大值如图7b)中的A2所示。9.12.11.2在低短路电流下试验
用下列条款取代：
9.12.11.24)在低短路电流和小直流电流下试验做如下修改：
9.12.11.2.1在低交流短路电流下试验GB10963.1—2005中9.12.11.2.1的内容适用。4）采标注：在IEC60898-2：2003的原文中误为9.12.11.1.采标时做了修正，5
GB10963.2—2008/IEC60898-2:2003增加：
9.12.11.2.3在低直流短路电流下试验在相应于规定的时间常数下，调节试验电路的直流电流至500A或101，，两者取较天值。断路器的每个保护极应分别在图3所示接线方式的电路中进行试验。断路器自动断开3次，用辅助开关A闭合试验电路1次，断路器本身闭合2次。操作顺序是：
o-t-co-t-co
电弧熄灭后，恢复电压维持的时间不小于0.1s。9.12.11.2.4在150A及以下的小直流电流试验断路器应闭合下面所列的每一个试验电流3次，试验时，操作件按正常使用操作。如果断路器不能脱扣，应用手动方式断开。
试验电流：1A,2A,4A,8A,16A,32A,63A,150A。断路器的每个保护极应分别在图3所示接线方式的电路中进行试验。时间常数调整到与规定的时间常数相应的值。
每个CO操作循环之间的时间间隔至少应为10s，闭合时间不应大于2s。不同试验电流之间的间隔时间至少应为2min。
试验时，熄弧时间不应大于1s。9.12.11.3在1500A时试验
用下列内容取代第1段：
对额定短路能力为1500A的断路器，应按9.12.7.1和9.12.7.2的要求调整试验电路以便在表17相应于该电流的功率因数下获得1500A的电流。对直流试验，时间常数调整到与规定的时间常数相应的值。用下列内容取代第2段：
对额定短路能力大于1500A的断路器，应按9.12.7.1和9.12.7.3的要求在表17相应于1500A的功率因数下调整试验电路。
对直流试验，时间常数调整到与规定的时间常数相应的值。用下列内容取代第11段：
操作顺序如9.12.11.2.1和9.12.11.2.3的规定。对额定电压为230/400V的单极断路器，交流电流的操作如下：在6次O操作后，只进行2次CO操作。此外，在三极断路器（图5)的试验电路的每一相中接人一个断路器同时进行一次O”操作。该试验时，辅助开关接通短路不须同步。对直流试验：
额定电压220V的单极断路器在图3的试验电路中试验；—一额定电压440V的二极断路器在图4b的电路中试验。9.12.11.4.2运行短路能力试验（1es）用下列内容取代a)项的第1段：
a）试验电路按9.12.7.1和9.12.7.3调整，交流功率因数按表17，直流时间常数按9.12.5。增加：
在直流电流试验时，单极和二极断路器的试验顺序为：e)
o-tco-t-co
进行三次操作，用辅助开关A闭合电路一次，用断路器闭合二次。5）采标注：在IEC60898-2：2003的原文中没有该段说明，为避免试验时产生歧义，采标时作了补充说明。6
额定电压220V的单极断路器在图3的试验电路中试验。额定电压440V的二极断路器在图4b的电路中试验。9.12.11.4.3额定短路能力试验（1cm）用下列内容取代第1段：
GB10963.2—2008/IEC60898-2:2003a）试验电路按9.12.7.1和9.12.7.2调整，交流功率因数按表17，直流时间常数按9.12.5。增加：
c）在直流电流试验时，单极和二极断路器的试验顺序为：o-t-co
进行二次操作，用辅助开关A闭合电路一次，用断路器闭合一次。额定电压220V的单极断路器在图3的试验电路中试验。额定电压440V的二极断路器在图4b的电路中试验。9.12.12短路试验后验证断路器
在9.12.12.2的后面增加一段：
重复9.12.11.2.4的试验，但63A和150A的试验电流免试。图
GB10963.1—2005的图适用，但做如下修改：图7重新编号为图7a）。
增加图7b)。
预期峰值接通电流=A2
图7b）
直流电流试验电路调整
GB10963.2—2008/IEC60898-2:2003A
除了下面的修改以外，GB10963.1一2005的附录适用。附录C
GB10963.1一2005的附录C适用，但做如下修改：表C.1用下表取代：
试验程序
条款或分条款
试验电流
9.12. 11.2.1
9.12.11.2.3
9.12.11.2.4
9.12.11.2.2
9.12.11.3
试验程序
GB10963.2—2008/IEC60898-2:2003试验
一般要求
标志的耐久性
电气间隙和爬电距离（仅外部部件）不可互换性
螺钉、载流部件和连接件的可靠性连接外部导体接线端子的可靠性防电击保护
电气间隙和爬电距离（仅内部部件）耐热
耐异常热和耐燃
介电性能
温升和功耗
28天试验
机械和电气寿命
在低交流短路电流下试验
短路试验后验证断路器
机械和电气寿命
在低直流短路电流下试验
在150A及以下的小直流电流试验短路试验后验证断路器
验证断路器适合于在IT系统中使用的短路试验短路试验后验证断路器
脱扣特性
耐机械冲击和撞击
在1500A下短路性能
短路试验后验证断路器
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
