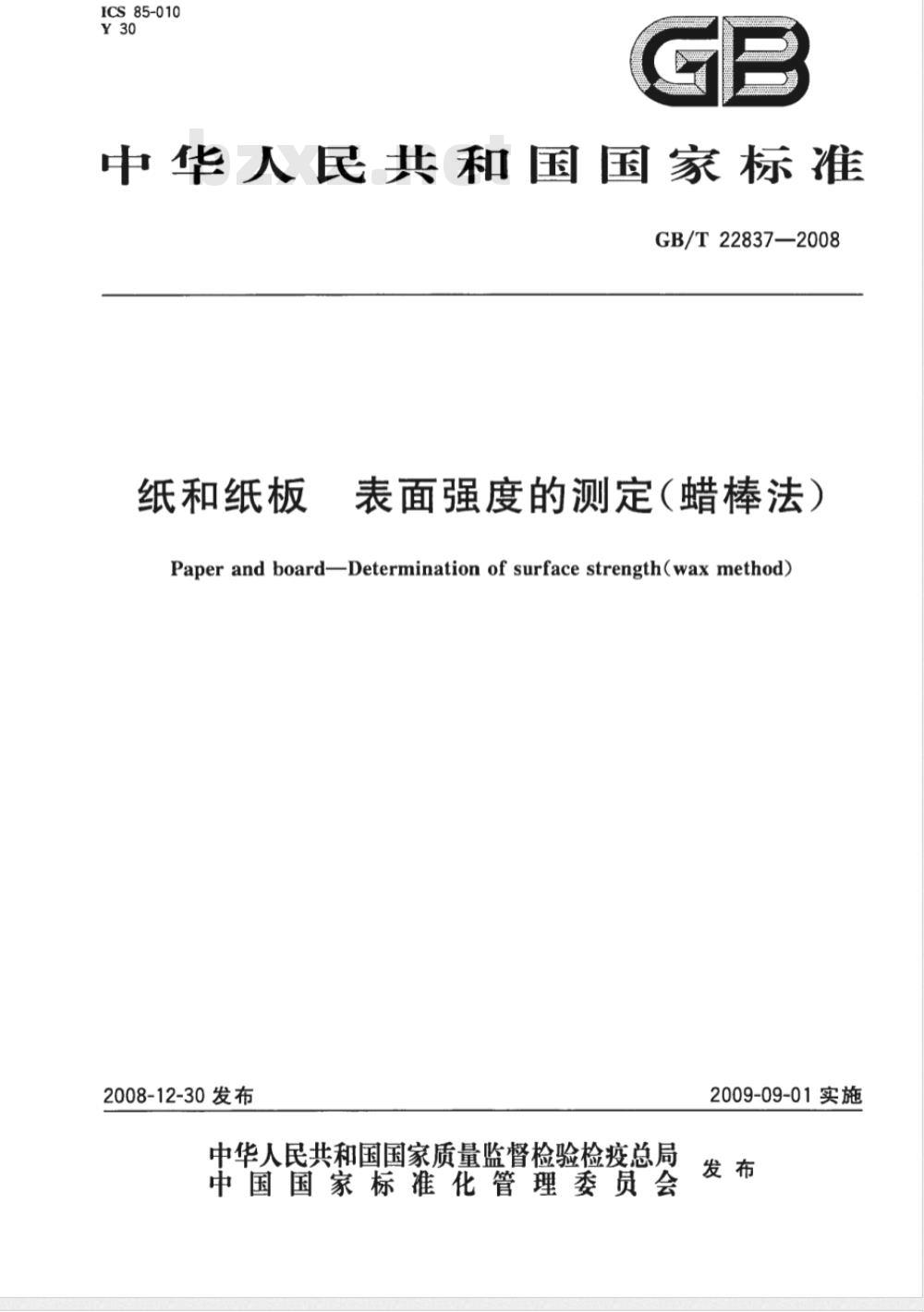

【国家标准(GB)】 纸和纸板 表面强度的测定(蜡棒法)

ICS85-010
中华人民共和国国家标准
GB/T22837—2008
纸和纸板
表面强度的测定（蜡棒法）
Paper and boardDetermination of surface strength(wax method)2008-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-09-01实施
GB/T22837—2008

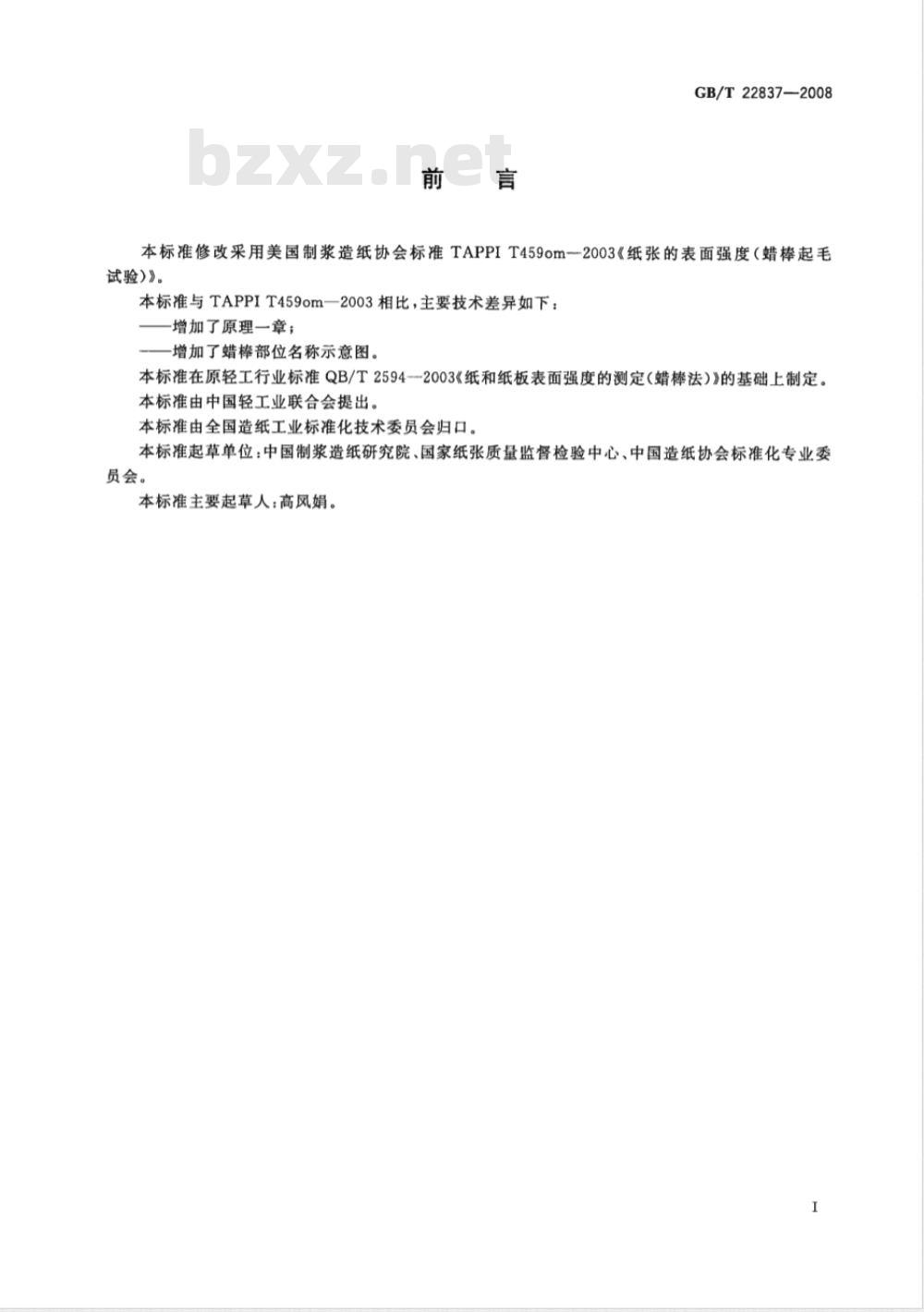

本标准修改采用美国制浆造纸协会标推TAPPIT459om-2003《纸张的表面强度（蜡棒起毛试验）》。
本标准与TAPPIT459om一2003相比，主要技术差异如下：增加了原理一章；
增加了蜡棒部位名称示意图。
本标准在原轻工行业标准QB/T2594-2003《纸和纸板表面强度的测定（蜡棒法）》的基础上制定。本标准由中国轻工业联合会提出。本标准由全国造纸工业标准化技术委员会归口。本标准起草单位：中国制浆造纸研究院、国家纸张质量监督检验中心、中国造纸协会标准化专业委员会。
本标准主要起草人：高风娟。

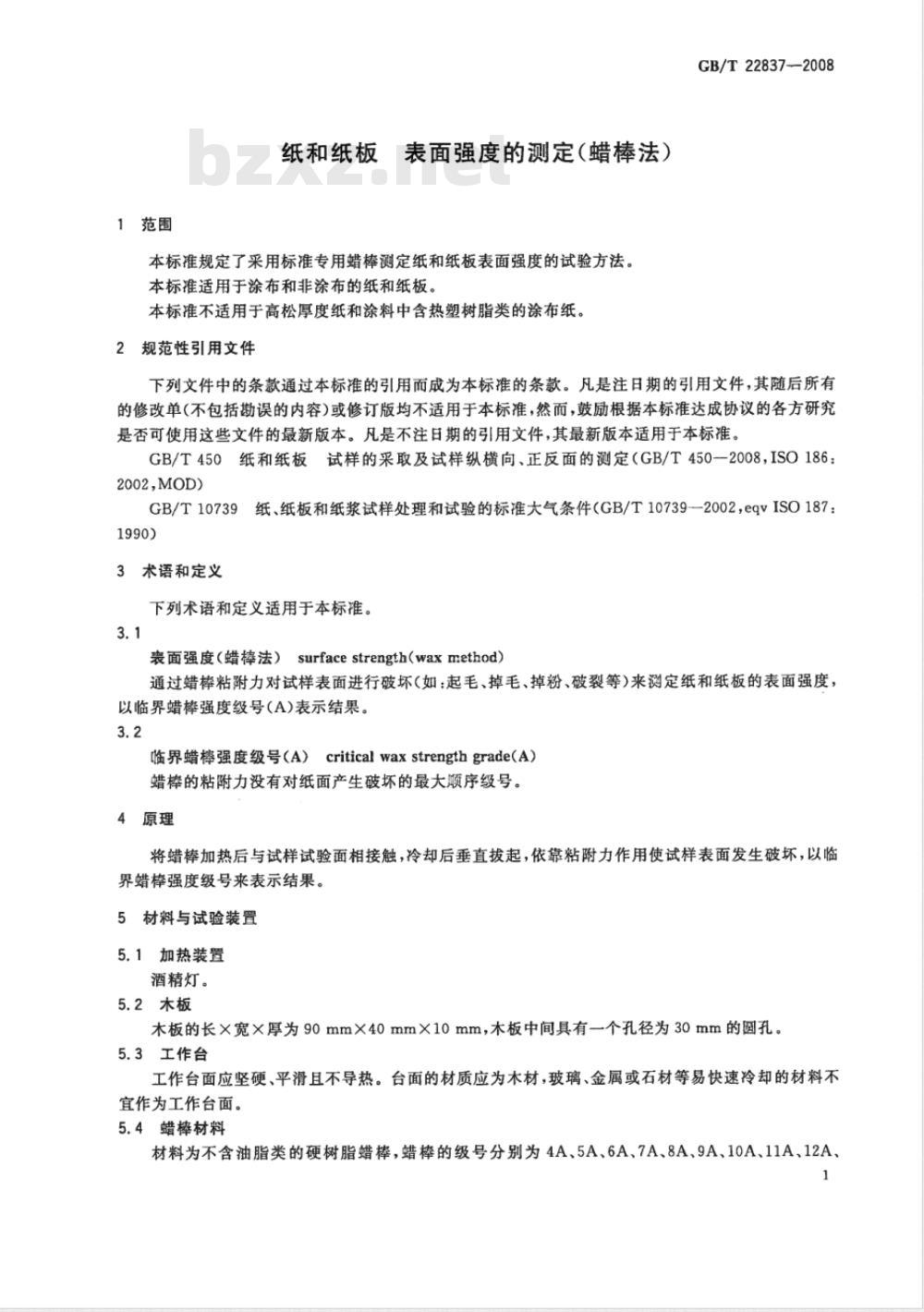

1范围
纸和纸板表面强度的测定（蜡棒法）本标准规定了采用标准专用蜡棒测定纸和纸板表面强度的试验方法。本标准适用于涂布和非涂布的纸和纸板，本标准不适用于高松厚度纸和涂料中含热塑树脂类的涂布纸2规范性引用文件
GB/T22837-—2008
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T450纸和纸板试样的采取及试样纵横向、正反面的测定（GB/T450一2008，ISO186：2002,MOD
GB/T10739纸、纸板和纸浆试样处理和试验的标准大气条件（GB/T10739-2002，eqvISO187：1990)
3术语和定义
下列术语和定义适用于本标准。3.1
表面强度（蜡棒法）surfacestrength（waxmethod）通过蜡棒粘附力对试样表面进行破坏（如：起毛、掉毛、掉粉、破裂等）来测定纸和纸板的表面强度以临界蜡棒强度级号(A)表示结果。3.2
临界蜡棒强度级号（A）criticalwaxstrengthgrade（A）蜡棒的粘附力没有对纸面产生破坏的最大顺序级号4原理
将蜡棒加热后与试样试验面相接触，冷却后垂直拔起，依靠粘附力作用使试样表面发生破坏，以临界蜡棒强度级号来表示结果。
5材料与试验装置
5.1加热装置
酒精灯。
5.2木板
木板的长×宽×厚为90mm×40mm×10mm，木板中间具有一个孔径为30mm的圆孔。5.3工作台
工作台面应坚硬、平滑且不导热。台面的材质应为木材，玻璃、金属或石材等易快速冷却的材料不宜作为工作台面。
5.4蜡棒材料
材料为不含油脂类的硬树脂蜡棒，蜡棒的级号分别为4A、5A、6A、7A、8A、9A、10A、11A、12A，1
GB/T22837—2008
13A、14A、16A、18A、20A、23A。级号越高，粘附力越强。蜡棒的横截面为18mmX18mm，蜡棒的有效长度为100mm，蜡棒部位名称如图1所示。横截面（试验面）www.bzxz.net
6试样的采取和制备
有效长度
图1蜡棒部位名称示意图
6.1按GB/T450的规定进行试样的采取，并按GB/T10739的规定进行温湿处理。6.2沿样品横幅均匀切取5张试样，要求正、反面测试的样品应取10张试样，每张试样的尺寸应至少为100mm×100mm。
试样的试验部位不应有折子、皱纹等肉眼可见损伤或其他缺陷。7试验步骤
7.1将试样平放在规定的工作台（5.3)上，选择级号适当的蜡棒，蜡棒的试验表面应清洁，其试验面的尺寸应保证在18mm×18mm。
注：蜡棒的试验面在反复使用后会变形，因此应在每次使用前用剪刀对蜡棒的试验面进行修剪，确保其18mmX18mm的尺寸。切忌用化学试剂清洗蜡棒的试验面。7.2手持蜡棒柄部，在加热装置上均匀加热蜡棒的试验面一端，使其逐渐熔化，直至有蜡滴落下，但不应使蜡棒燃烧，熔化的蜡滴不应起泡。7.3快速将熔化的蜡棒离开热源后垂直地放在试样表面上。要避免向下压蜡棒，蜡棒垂直立在试样表面后将手移开。
7.4蜡棒冷却15min后，将木板（5.2)的孔从蜡棒手柄部位穿过，向下稳固地压住试样，另一只手将蜡棒从试样面快速地垂直拔起。
7.5在常规照明条件下观测试样的试验部分，如果试样表面发生破坏，则视其为终点。7.6如果首次测定试样的表面未被破坏，可采用高一级号的蜡棒对同一试样进行重复测定，直至试样表面发生破坏为止。如果首次测定试样的表面已被破坏，应采用低一级号的蜡棒对同一试样进行重复测定，直至试样表面未产生破坏为止。7.7如果因蜡棒受热不均匀而造成试验痕迹不饱满，应舍弃测试数据，重新进行测定。8试验结果的表示
8.1以未对试样表面产生破坏的蜡棒最大顺序级号，即临界蜡棒强度级号来表示每张试样的测定结果，级号符号为A。
8.2每个试样最少测定5个有效数据，分别计算正、反面测定结果的平均值，结果取整数。如果有必要，应报告最大值、最小值、临界级号以上蜡棒试验的破坏形式或破坏程度、标准偏差和变异系数。2
试验报告
试验报告应包括以下项目内容：a)
本国家标准的编号；
样品的状态；
蜡棒材料的制造商；
温湿度试验条件；
试验结果；
偏离本标准的任何试验条件。
GB/T22837—2008
GB/T22837-2008
打印日期：2009年6月2日
中华人民共和国
国家标准
表面强度的测定（蜡棒法）
纸和纸板
GB/T22837—2008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
2009年5月第一版
印张0.5字数6千字
2009年5月第一次印刷
书号：155066·1-36803
如有印装差错
定价10.00元
由本社发行中心调换
版权专有
侵权必究
举报电话：（010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
