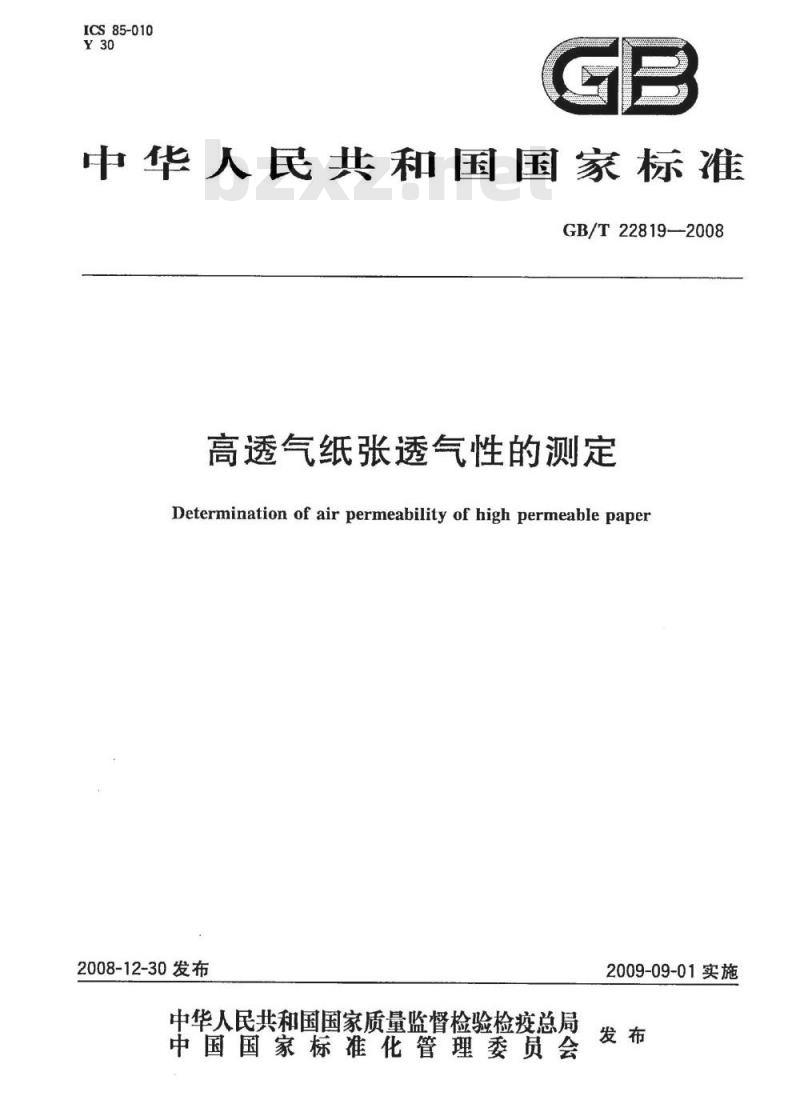

【国家标准(GB)】 高透气纸张透气性的测定

ICS85-010
中华人民共和国国家标准
GB/T22819—2008
高透气纸张透气性的测定
Determination of air permeability of high permeable paper2008-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-09-01实施

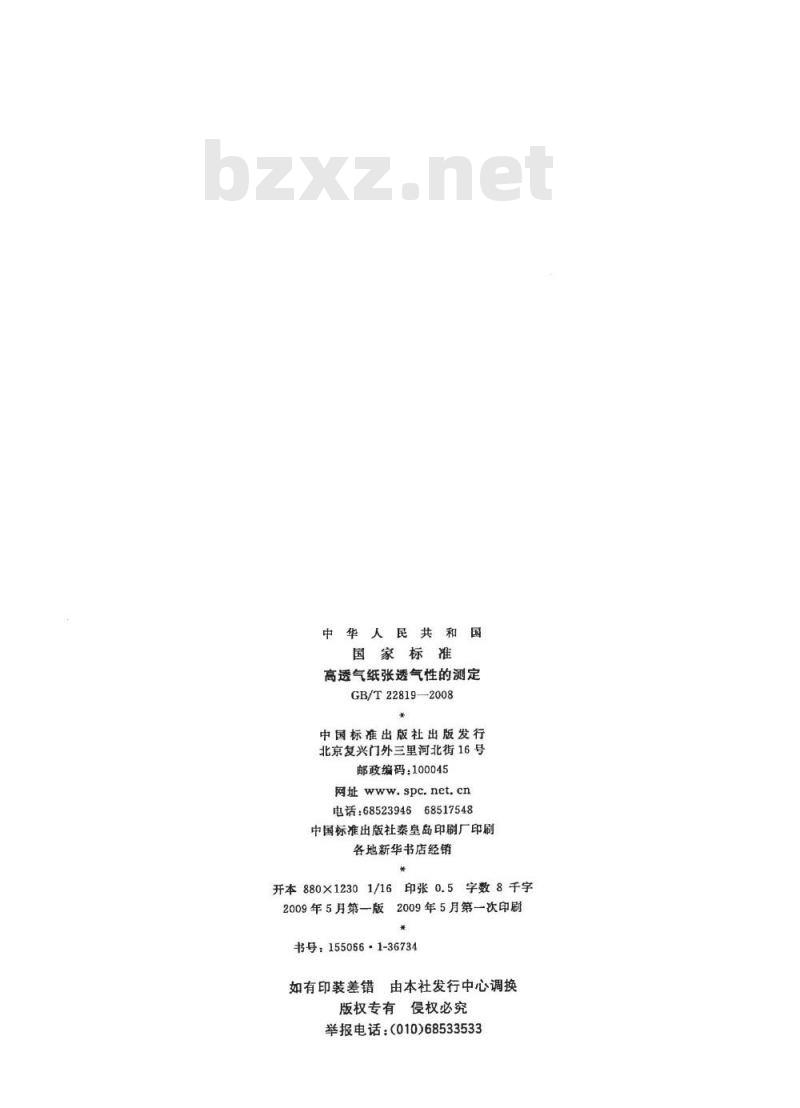

中华人民
国家标
高透气纸张透气性的测定
GB/T22819—2008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
字数8千字
印张0.5
2009年5月第一次印刷www.bzxz.net
2009年5月第一版
书号：155066·1-36734
告由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：(010)68533533
GB/T22819—2008

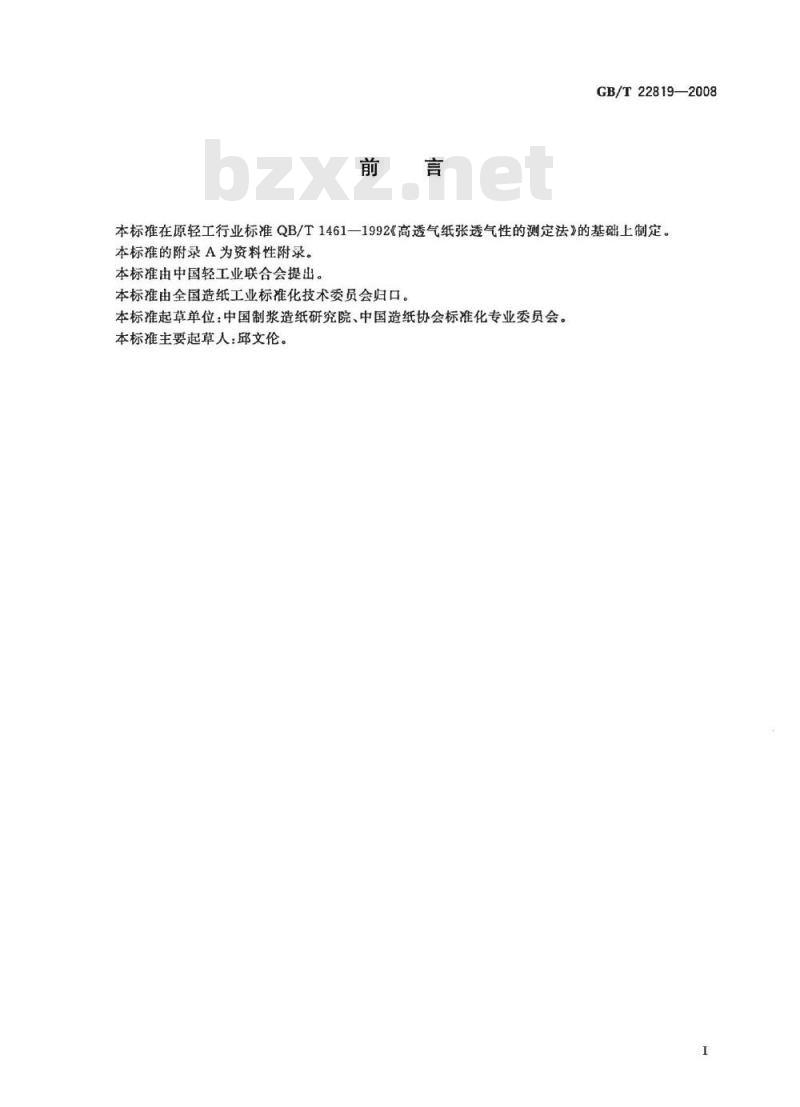

本标准在原轻工行业标准QB/T1461一1992《高透气纸张透气性的测定法》的基础上制定。本标准的附录A为资料性附录。
本标准由中国轻工业联合会提出。本标准由全国造纸工业标准化技术委员会归口。本标准起草单位：中国制浆造纸研究院、中国造纸协会标准化专业委员会。本标主要起草人：邱文伦，

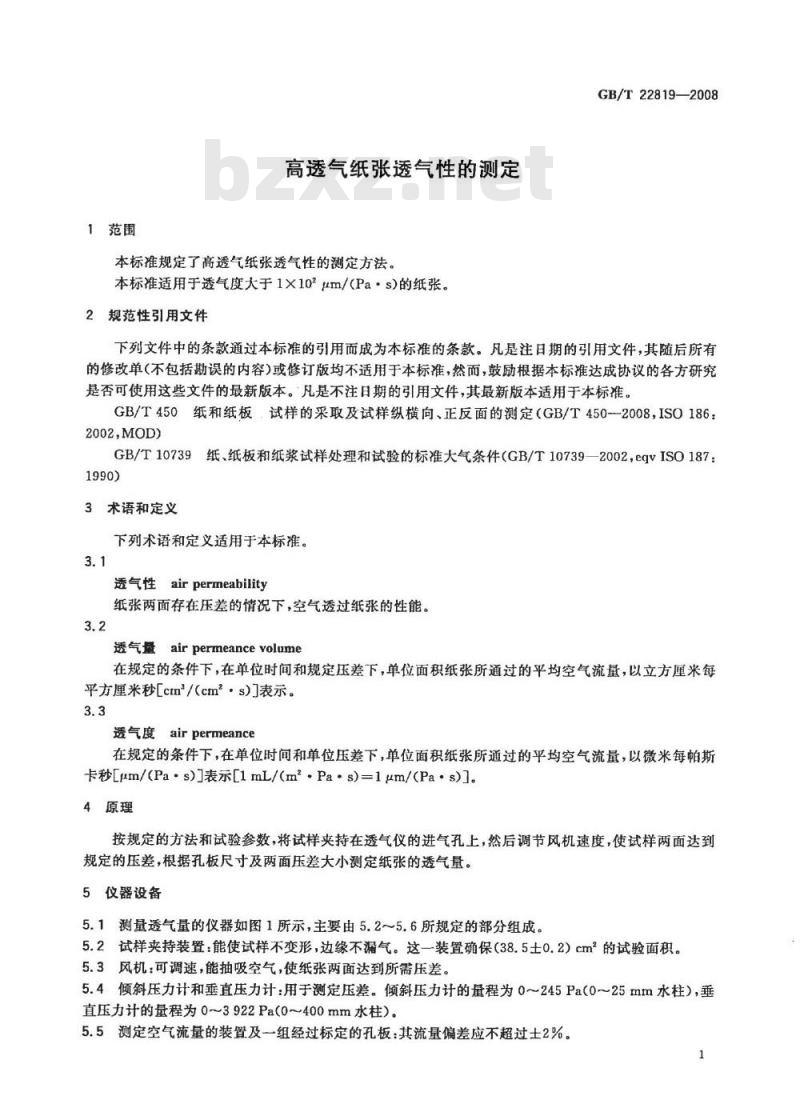

1范围
高透气纸张透气性的测定
本标准规定了高透气纸张透气性的测定方法。本标准适用于透气度大于1×10°μm/(Pa·s)的纸张。2规范性引用文件
GB/T22819—2008
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T450纸和纸板.试样的采取及试样纵横向、正反面的测定（GB/T450-2008，ISO186：2002,MOD）
GB/T10739纸、纸板和纸浆试样处理和试验的标准大气条件（GB/T10739—2002，eqvISO187：1990)
3术语和定义
下列术语和定义适用于本标准。3.1
透气性airpermeability
纸张两面存在压差的情况下，空气透过纸张的性能。3.2
透气量airpermeancevolume
在规定的条件下，在单位时间和规定压差下，单位面积纸张所通过的平均空气流量，以立方厘米每平方厘米秒[cm/（cm2·s）表示。3.3
透气度airpermeance
在规定的条件下，在单位时间和单位压差下，单位面积纸张所通过的平均空气流量，以微米每帕斯卡秒Lμm/(Pa·s)表示[1mL/(m2·Pa·s)=1μm/(Pa·s)]。4原理
按规定的方法和试验参数，将试样夹持在透气仪的进气孔上，然后调节风机速度，使试样两面达到规定的压差，根据孔板尺寸及两面压差大小测定纸张的透气量。5仪器设备

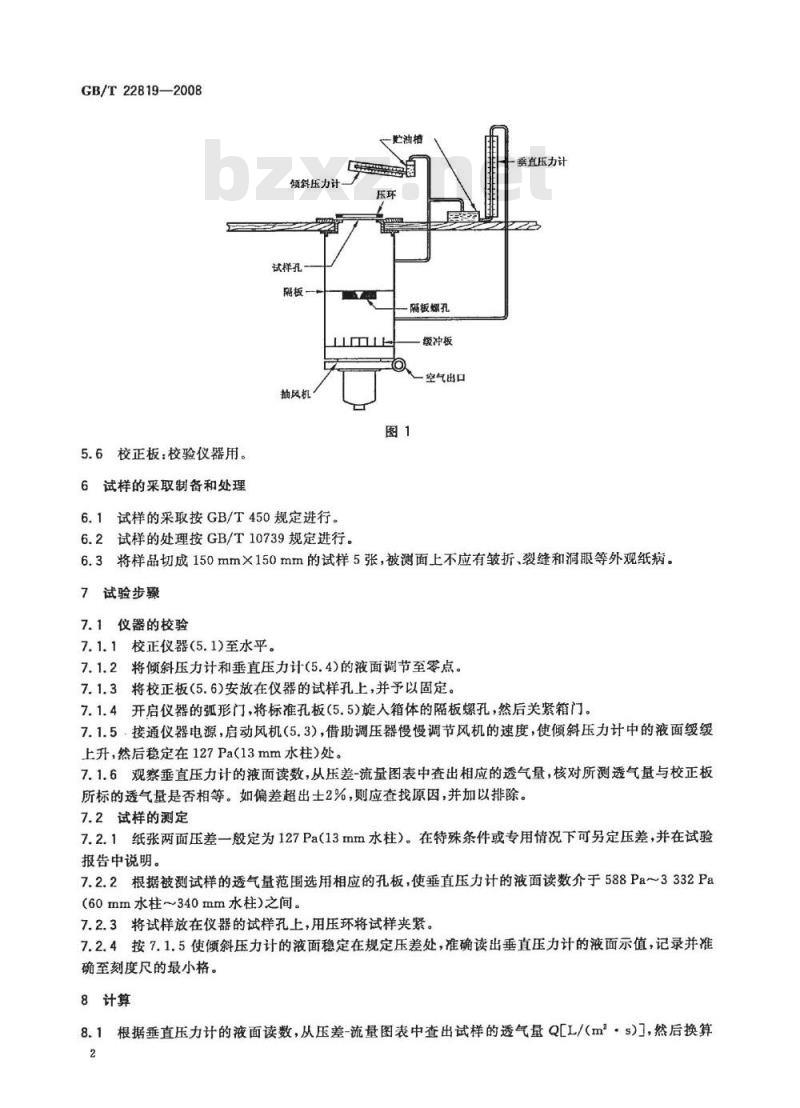

5.1测量透气量的仪器如图1所示，主要由5.2～5.6所规定的部分组成。5.2试样夹持装置：能使试样不变形，边缘不漏气。这一装置确保（38.5士0.2）cm2的试验面积。5.3风机：可调速，能抽吸空气，使纸张两面达到所需压差5.4倾斜压力计和垂直压力计：用于测定压差。倾斜压力计的量程为0～245Pa（0～25mm水柱），垂直压力计的量程为0～3922Pa(0～400mm水柱）。5.5测定空气流量的装置及一组经过标定的孔板：其流量偏差应不超过士2%。GB/T22819—2008
5.6校正板：校验仪器用。
6试样的采取制备和处理
广些油
领斜压力计
试样孔
隔板螺孔
抽风机
6.1试样的采取按GB/T450规定进行。6.2试样的处理按GB/T10739规定进行。缓冲板
空气出口
垂直压力计
6.3将样品切成150mm×150mm的试样5张，被测面上不应有皱折裂缝和洞眼等外观纸病。7试验步骤
7.1仪器的校验
7.1.1校正仪器（5.1)至水平。
7.1.2将倾斜压力计和垂直压力计（5.4)的液面调节至零点。7.1.3将校正板（5.6)安放在仪器的试样孔上，并予以固定。7.1.4开启仪器的弧形门，将标准孔板(5.5)旋人箱体的隔板螺孔，然后关紧箱门。7.1.5接通仪器电源，启动风机（5.3），借助调压器慢慢调节风机的速度，使倾斜压力计中的液面缓缓上升，然后稳定在127Pa(13mm水柱）处。7.1.6观察垂直压力计的液面读数，从压差-流量图表中查出相应的透气量，核对所测透气量与校正板所标的透气量是否相等。如偏差超出士2%，则应查找原因，并加以排除。7.2试样的测定
7.2.1纸张两面压差一般定为127Pa(13mm水柱）。在特殊条件或专用情况下可另定压差，并在试验报告中说明。
7.2.2根据被测试样的透气量范围选用相应的孔板，使垂直压力计的液面读数介于588Pa～3332Pa(60mm水柱~340mm水柱）之间。
7.2.3将试样放在仪器的试样孔上，用压环将试样夹紧。7.2.4按7.1.5使倾斜压力计的液面稳定在规定压差处，准确读出垂直压力计的液面示值，记录并准确至刻度尺的最小格。
8计算
8.1根据垂直压力计的液面读数，从压差-流量图表中查出试样的透气量Q[L/(m*s)]，然后换算2
为cm/(cm2.s)表示[1L/(m2.s)=0.1cm2/(cm2.s)]8.2试样的透气度按式（1)计算：P=78.74Q
式中：
P试样的透气度，单位为微米每帕斯卡秒Lμm/(Pa·s)；GB/T22819-2008
Q试样在127Pa(13mm水柱）压差下的透气量，单位为立方厘米每平方厘米秒[cm/(cm2·s)]试验报告
试验报告应包括以下项目：
本国家标准编号；
仪器的型号或名称；
试样的两面压差（Pa，mm水柱）；试验结果以透气量cm/（cm·s）或透气度μm/(Pa·s）表示；试验结果的算术平均值，准确至三位有效数字；试验结果的标准偏差或变异系数，保留两位有效数字；试验过程中的任何偏离本标准的操作。GB/T22819-2008
附录A
（资料性附录）
不同单位透气量与透气度的换算因数纸张透气度可根据不同单位的透气量换算，常用的单位可按式（A.1）与系数换算。然而，在不同压差下所测定的透气量换算成透气度是相关的，但并不是等同的，因此应报告所用的压差。换算公式如式(A.1)：
式中：
一透气度，单位为微米每帕斯卡秒[um/(Pa·s)]；K——换算系数，根据不同压差，不同透气量单位选用相应的数值，见表A.1；（A.1)
Q—透气量，单位为立方厘米每平方厘米秒；升每平方米秒，立方英尺每平方英尺分钟[cm/(cm2·s)；L/(m*. s);ft*/(ft.min)].
换算系数K值表
127Pa(13mm水柱）
196Pa（20mm水柱）
GB/T22819-2008
cm2/(cm2·s)
L/(m·s)
ft/(ftmin)
