【国家标准(GB)】 恒磁导率合金技术条件

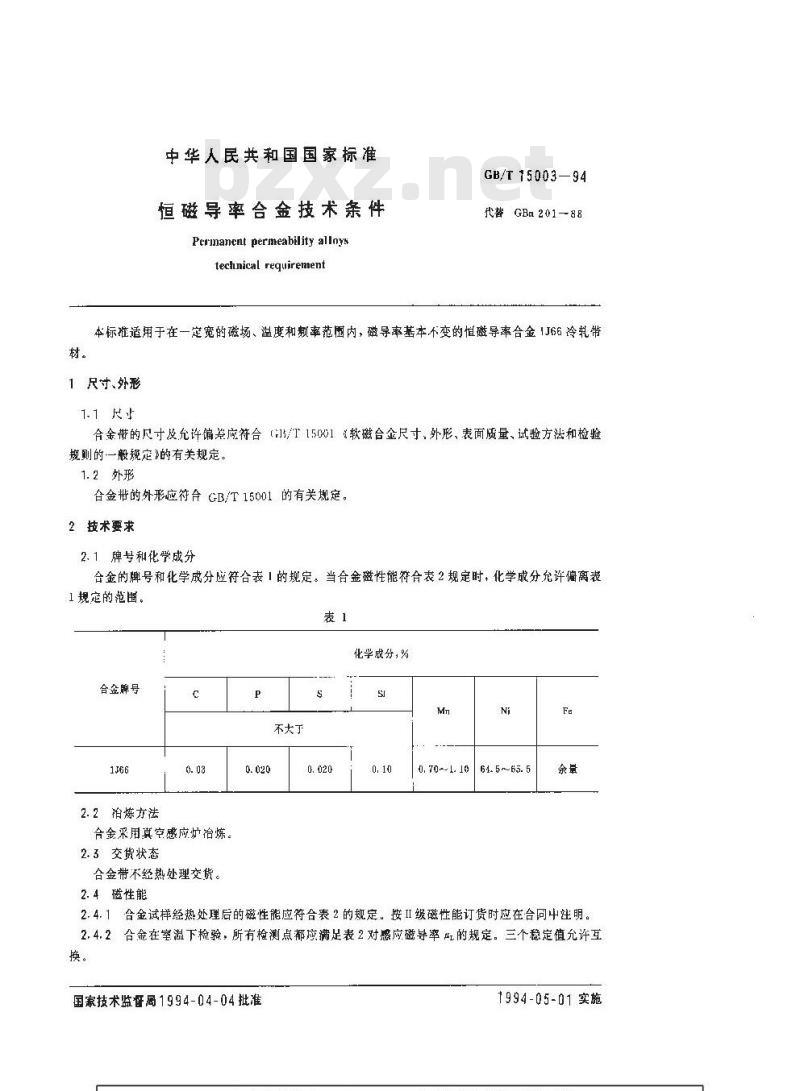

中华人民共和国国家标准
恒磁导率合金技术条件
Permancnt permeability allnystechnical requirement
GB/T15003—94
代 GBn201—88
本标准适用于在一定宽的磁场、温度和赖率范围内，磁导率基本不变的恒磁导率合金 1J66 冷轧带1 尺寸、外形
合金带的尺寸及允许遍差应符合（3l/T15001“软磁合金尺寸，外形，表面质量、试验方法和检验规则的一般规定的有关规定。
1.2外形
合金带的外形应符合GB/T15001的有关规定。2技术要求
2.1牌号和化学成分
合金的牌号和化学成分应符合表丨的规定。当合金磁性能符合表2规定时，化学成分允许偏离表1规定的范围。
化学成分，%
合金牌号
2.2冶炼方法
合金采用真空感应炉治炼。
2.3交货状态
合金带不经热处理交货。
2. 4磁性能
不大于
0.701.1064.5~65.5
2. 4. 1 合金试样经热处理后的磁性能应符合表 2 的规定。按 II 级磁性能订货时应在合同中注明。2. 4, 2 合金在室温下检验，所有检测点都应满足表 2 对感应磁导率 μL的规定。三个稳定值允许互换。
国家技术监督局1994-04-04批准1994-05-01实施

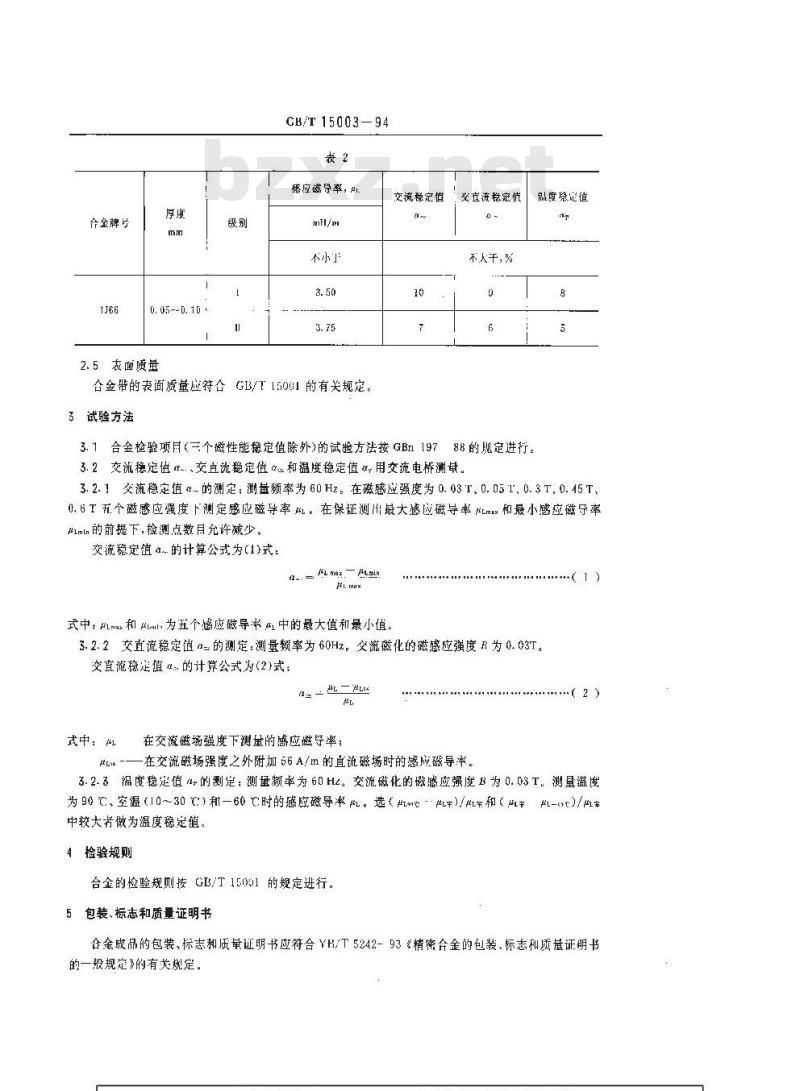

合金牌号
0. 05--0. 10
2.5表面质量
CB/T15003—94
感应磁导率，
不小下免费标准bzxz.net
合金带的表面质量应符合GB/T1500I的有关规定。3试验方法
交流稳定值
交直流稳定侦
不人干，%
3.1合金检验项月（三个磁性能稳定值除外)的试验方法按GBn19788的定进行。3.2交流稳定值r交自流稳定俏。和温度稳定值用交流电桥测量温度定值
3.2.1交流稳定值的测定：测量频率为60Hz在磁感应强度为0.03T、0.05T0.3T,0.45T(, 6 T 五个磁感应强度下测定感应磁导率 μ1。 在保证测山最大感应磁导率 μLmx相最小感应磁导率μ1mln的前提下,检测点数目允许减少，交流稳定.的计算公式为(1)式：a
ft max. mih
式中和 um为五个感应磁导率u中的最大值和最小值。3. 2. 2交直流稳定值 α=的测定:测量频率为 60Hz。交流磁化的磁感应强度 R 为 0. 03T。交直流稳定值n的计算公式为（2)式(2）
式中：
在交流磁场强度下测量的感应磁导率；-—在交流磁场强度之外附加56A/m的直流磁场时的感应磁导率。3. 2. 3 温度稳定值 n的测定; 测量频率为 60 Hz。交流磁化的磁感应强度 B 为 0. 03 T。 测量温度为90℃、空温（10～30C）和一60C时的感应磁导率。选（)/和（-)/审中较大者做为温度稳定值。
4检验规则
合金的检验规则按GB/T15091的规定进行。5包装、标志和质量证明书
合金成品的包装、标志和质量证明书应符合YH/T5242-93《精案合金的包装.标志和质量证明书的一般规》的有关规定。

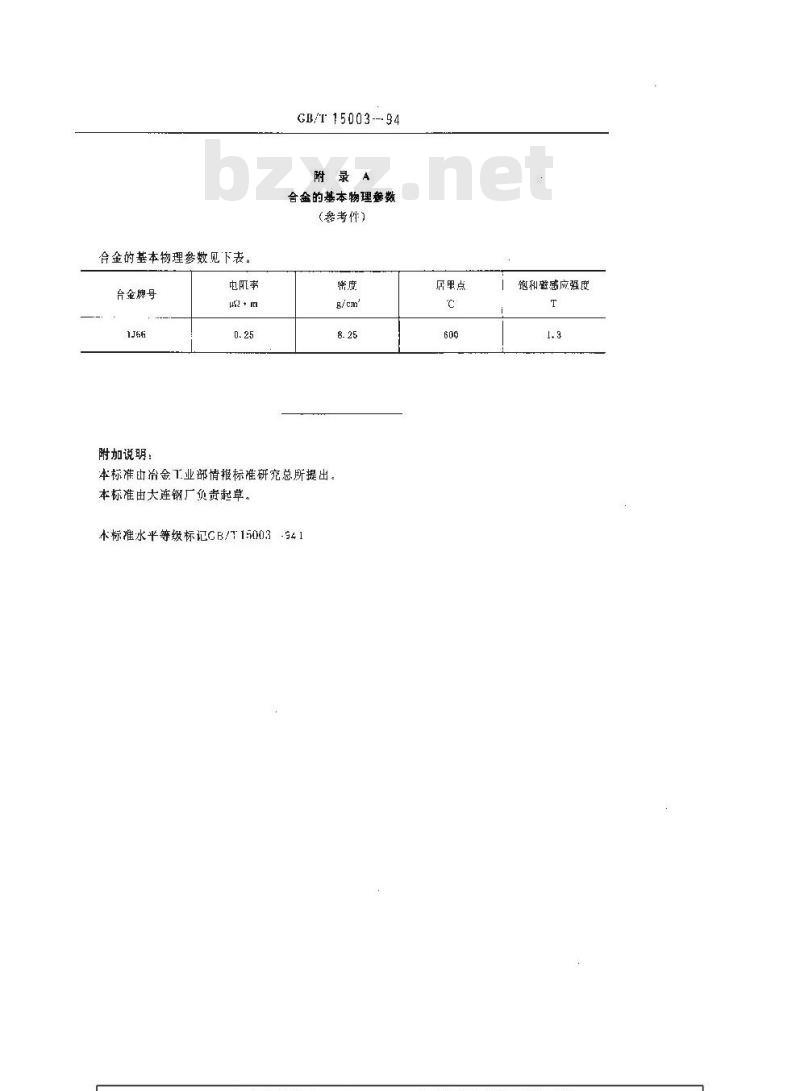

合金的基本物理参数见下表。
合金牌号
附加说明：
电阻率
GB/T15003--94
附录A
合金的基本物理稳数
（参考件）
本标准由治金T业部情报标准研究总所提出。本标准由大连钢厂负责起草，
本标准水平等级标记CB/T15003-541屑里点
饱和毯应强度
