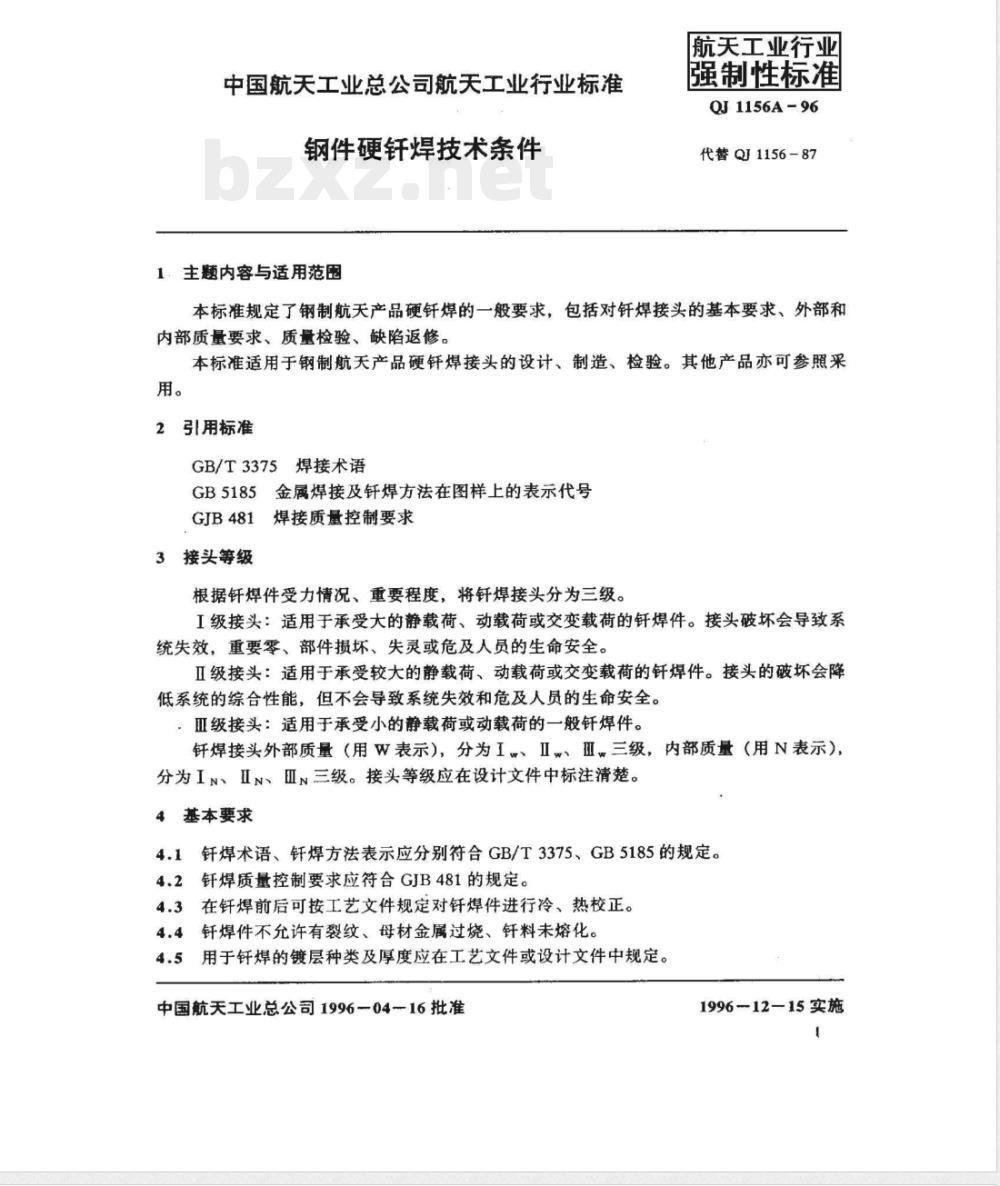

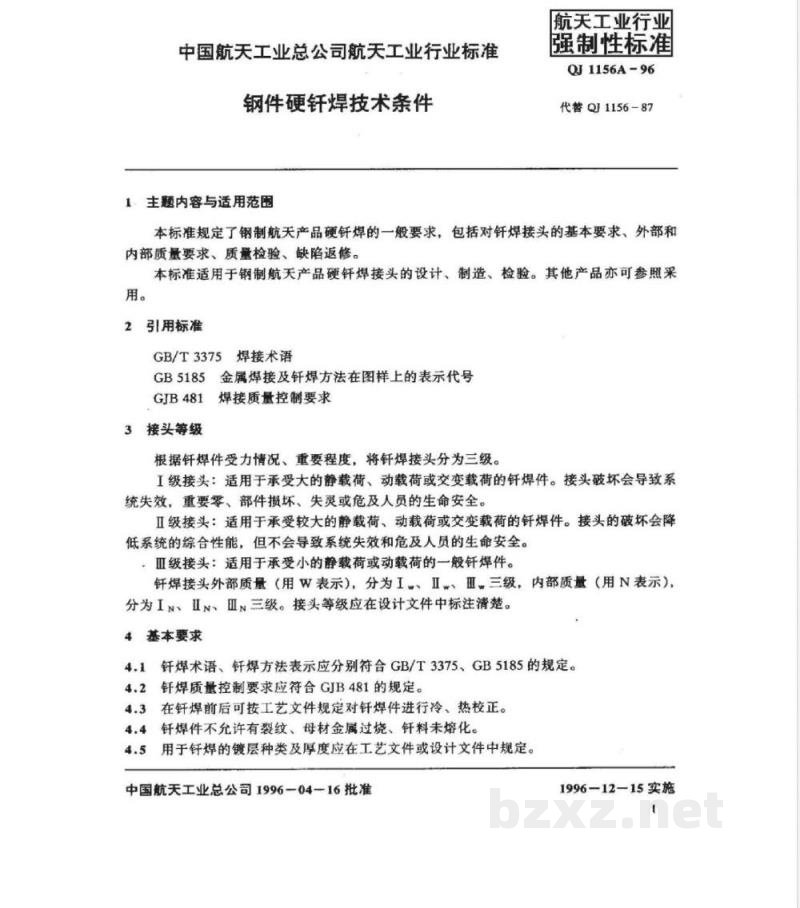

【航天工业行业标准(QJ)】 钢件硬钎焊技术条件

中国航天工业总公司航天工业行业标准钢件硬钰焊技术条件
1主题内容与适用范围
航天工业行业
强制性标准
QJ1156A-96
代替Q1156-87
本标准规定了钢制航天产品硬钎焊的一般要求，包括对钎焊接头的基本要求、外部和内部质量要求、质量检验、缺陷返修。本标准适用于钢制航天产品硬钎焊接头的设计、制造、检验。其他产品亦可参照采用。
2引用标准
GB/T3375焊接术语
GB5185金属焊接及钎焊方法在图样上的表示代号GJB481焊接质量控制要求
3接头等级
根据钎焊件受力情况、重要程度，将钎焊接头分为三级。I级接头：适用于承受大的静载荷、动载荷或交变载荷的钎焊件。接头破坏会导致系统失效，重要零、部件损坏、失灵或危及人员的生命安全。Ⅱ级接头：适用于承受较大的静载荷、动载荷或交变载荷的钎焊件。接头的破坏会降低系统的综合性能，但不会导致系统失效和危及人员的生命安全。Ⅲ级接头：适用于承受小的静载荷或动载荷的一般钎焊件。钎焊接头外部质量（用W表示)，分为I.、ⅡIw、Ⅲ、三级，内部质量（用N表示），分为IN、IN、Ⅲ~三级。接头等级应在设计文件中标注清楚。4基本要求
4.1钎焊术语、钎焊方法表示应分别符合GB/T3375、GB5185的规定。4.2钎焊质量控制要求应符合GJB481的规定。4.3在钎焊前后可按工艺文件规定对钎焊件进行冷、热校正。4.4钎焊件不允许有裂纹、母材金属过烧、钎料未熔化。4.5用于钎焊的镀层种类及厚度应在工艺文件或设计文件中规定。中国航天工业总公司1996一04一16批准1996-12-15实施
QJ1156A96

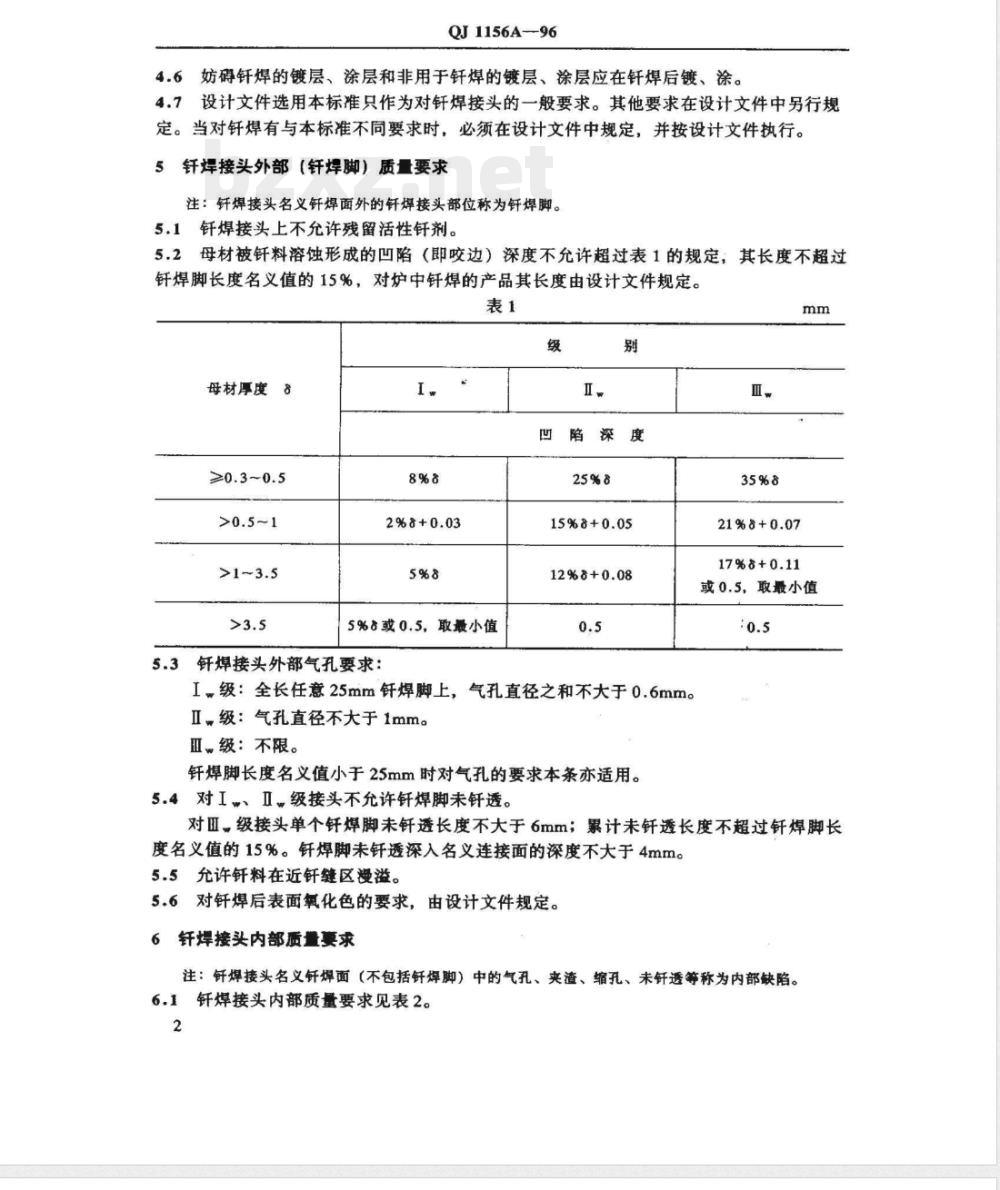

4.6妨碍钎焊的镀层、涂层和非用于钎焊的镀层、涂层应在钎焊后镀、涂。4.7设计文件选用本标准只作为对钎焊接头的一般要求。其他要求在设计文件中另行规定。当对钎焊有与本标准不同要求时，必须在设计文件中规定，并按设计文件执行。5钎焊接头外部（钎焊脚）质量要求注：钎焊接头名义钎焊面外的钎焊接头部位称为钎焊脚。5.1钎焊接头上不允许残留活性钎剂。5.2母材被钎料溶蚀形成的凹陷（即咬边）深度不允许超过表1的规定，其长度不超过钎焊脚长度名义值的15%，对炉中钎焊的产品其长度由设计文件规定。表1
母材厚度8
≥0.3~0.5
5%8或0.5，取最小值
5.3钎焊接头外部气孔要求：
15%8+0.05
12%8+0.08
I级：全长任意25mm钎焊脚上，气孔直径之和不大于0.6mm。Ⅱ，级：气孔直径不大于1mm。
Ⅲ、级：不限。
钎焊脚长度名义值小于25mm时对气孔的要求本条亦适用。5.4对I、Ⅱ级接头不允许钎焊脚未钎透。35%8
21%8+0.07
17%8+0.11
或0.5，取最小值
对且，级接头单个钎焊脚未钎透长度不大于6mm；累计未钎透长度不超过钎焊脚长度名义值的15%。钎焊脚未钎透深入名义连接面的深度不大于4mm。5.5允许钎料在近钎缝区授溢。
5.6对钎焊后表面氧化色的要求，由设计文件规定。6钎焊接头内部质量要求
注：钎焊接头名义钎焊面（不包括钎焊脚）中的气孔、夹渣、缩孔、未纤透等称为内部缺陷。6.1钎焊接头内部质量要求见表2。2

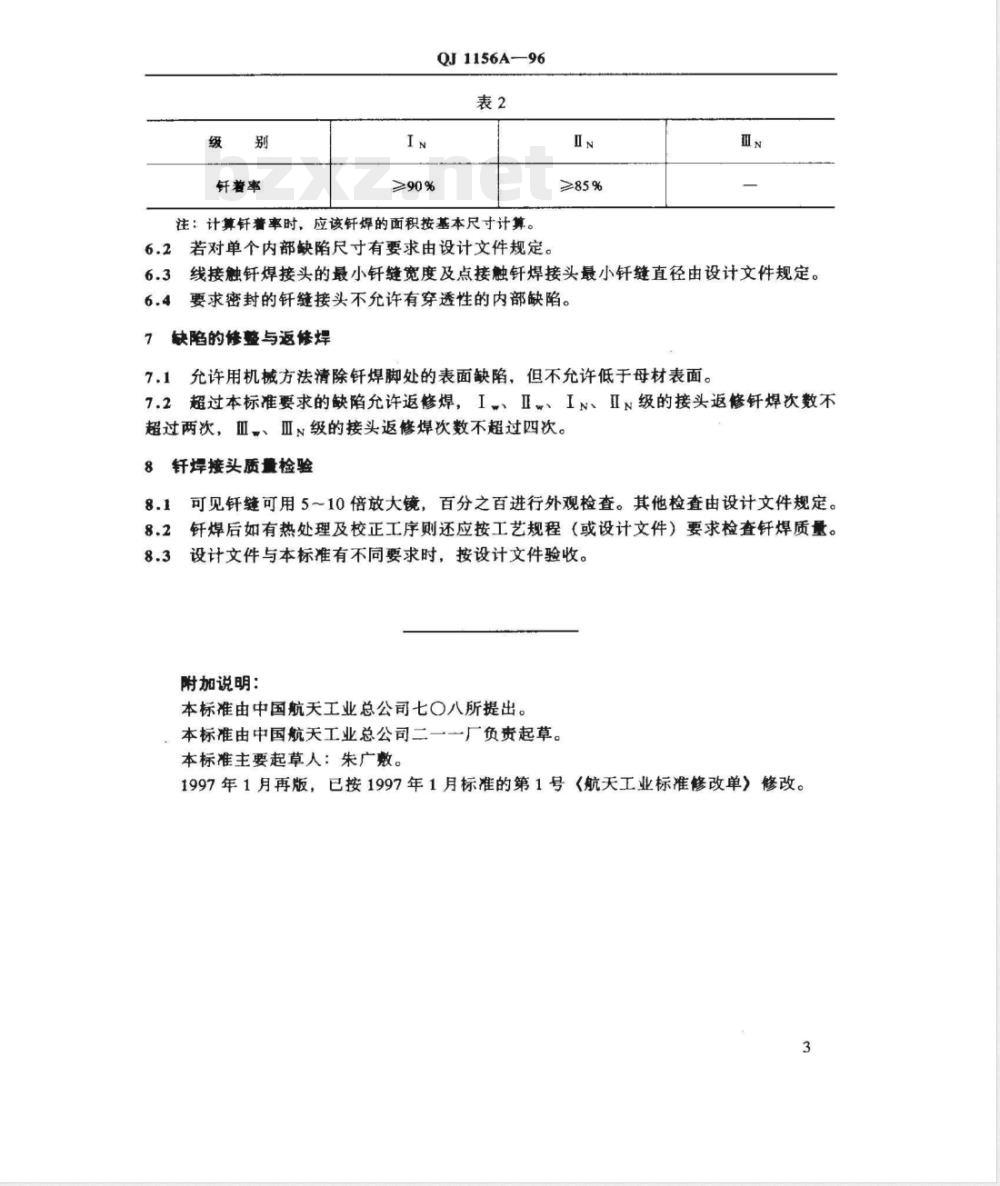

钎著率
Q1156A-96
≥90%
注：计算钎着率时，应该钎焊的面积按基本尺寸计算。若对单个内部缺陷尺寸有要求由设计文件规定6.2
≥85%
线接触钎焊接头的最小钎缝宽度及点接触钎焊接头最小钎缝直径由设计文件规定。要求密封的钎缝接头不允许有穿透性的内部缺陷。6.4
缺陷的修整与返修焊
允许用机械方法清除钎焊脚处的表面缺陷、但不允许低于母材表面。7.1
7.2超过本标准要求的缺陷允许返修焊，I、Ⅱ、IN、ⅡN级的接头返修钎焊次数不超过两次，血、ⅢN级的接头返修焊次数不超过四次。8
钎焊接头质量检验
可见钎缝可用5～10倍放大镜，百分之百进行外观检查。其他检查由设计文件规定。8.1
钎焊后如有热处理及校正工序则还应按工艺规程（或设计文件）要求检查钎焊质量。8.2
设计文件与本标准有不同要求时，按设计文件验收。8.3
附加说明：
本标准由中国航天工业总公司七八所提出。本标准由中国航天工业总公司二一一厂负贵起草。本标准主要起草人：朱广数。
1997年1月再版，已按1997年1月标准的第1号《航天工业标准修改单）修改。3

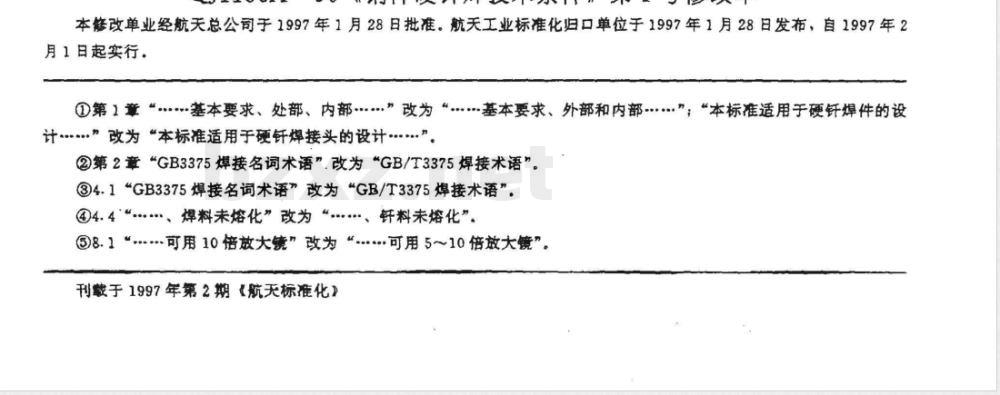

本修改单业经航天总公司于1997年1月28日批准，航天工业标准化归口单位于1997年1月28日发布，自1997年2月1日起实行，
①第】章..基本要求、处部、内部…改为基本要求、外部和内部…”，“本标准适用于硬钎焊件的设计.....改为“本标准适用于硬针焊接头的设计..”②第2童“GB3375煤接名词术语”改为“GB/T3375焊接术语”③4.1“GB3375煤接名词术语”改为*GB/T3375焊接术语”4.4“..焊料未熔化”改为“..…、钎料未熔化”8.1“..可用10倍放大镜”改为“...可用5~10倍放大镜”刊载于1997年第2期《航天标准化》标佳下校
