【其他行业标准】 拱形波纹钢屋盖结构技术规程(附条文说明)

CECS 167 : 2004
中国工程建设标准化协会标准
拱形波纹钢屋盖结构
技术规程
（试用）
Technical specification for archedcorrugated steel roof
中国计划出版社

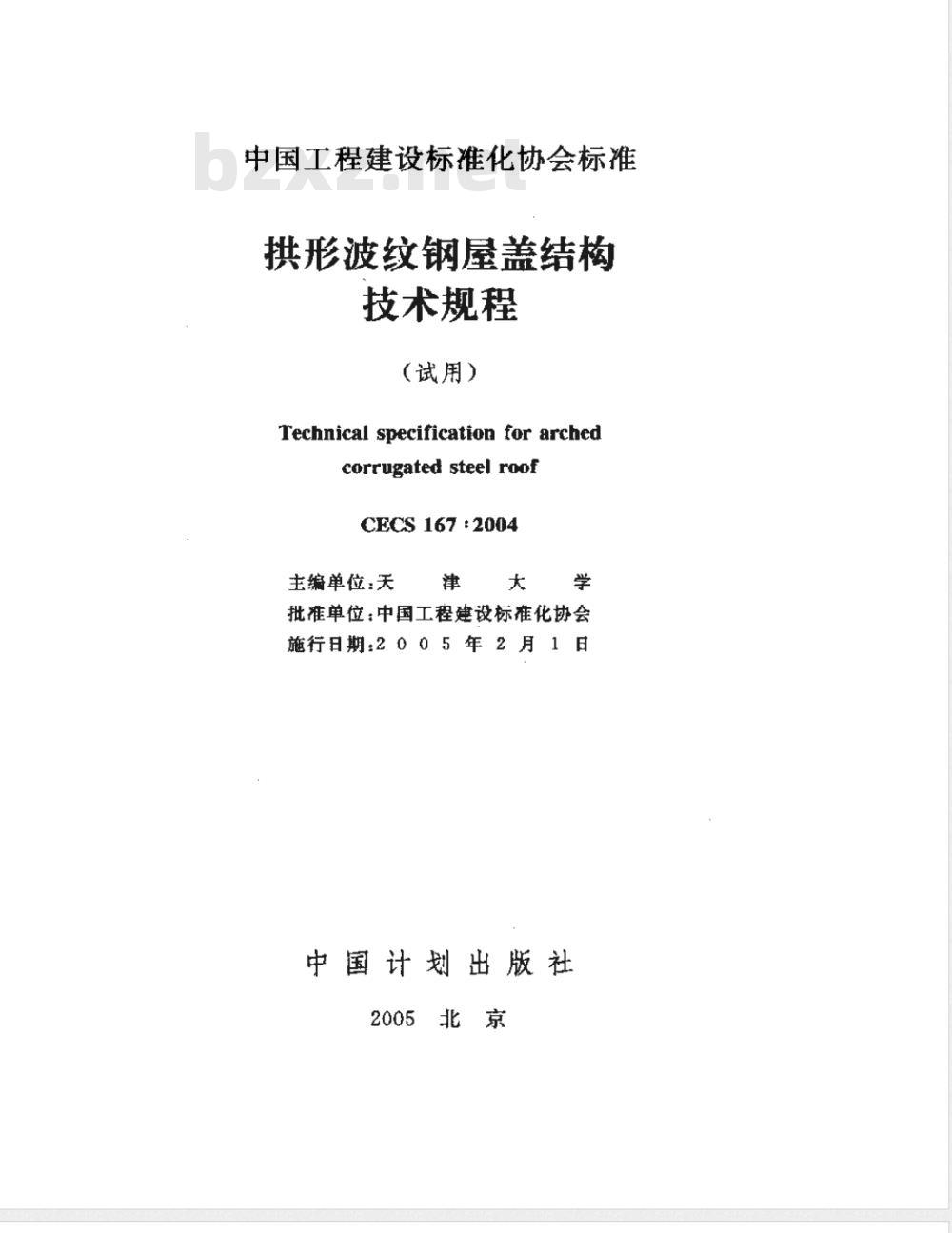

中国工程建设标准化协会标准
拱形波纹钢屋盖结构
技术规程
（试用）
Technical specification for archedcorrugated steel roof
CECS167:2004
主编单位：天
津大学
批准单位：中国工程建设标准化协会施行日期2005年2月1日
中国计划出版社
東北京銀

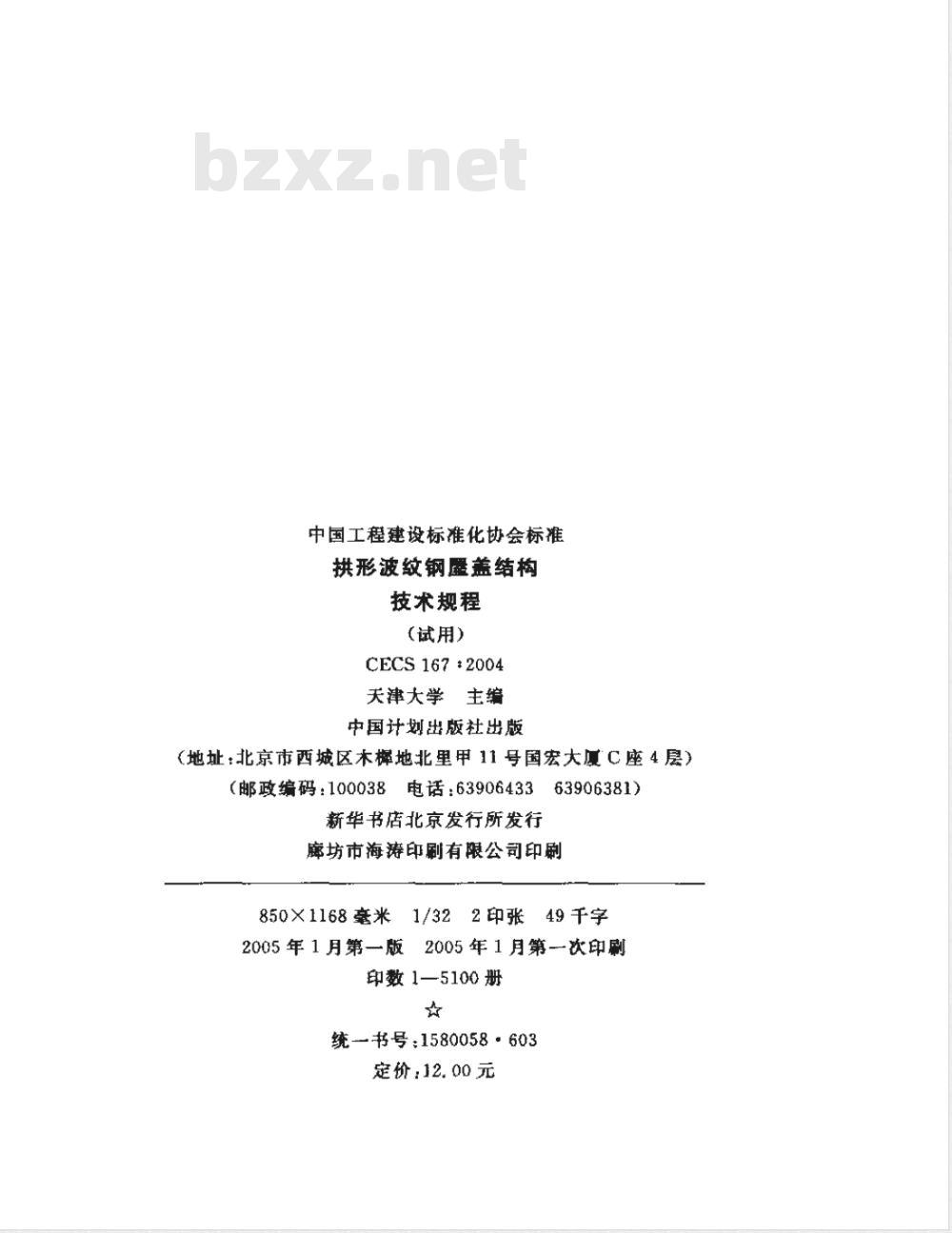

中国工程建设标准化协会标准
拱形波纹钢虚盖结构
技术规程
(试用）
CECS 167 2004
天津大学主编
中国计划出版社出版
（地址：北京市西城区木棒地北里甲11号国宏大厦C座4层）（邮政编码：100038
电话：6390643363906381）
新华书店北京发行所发行
廊坊市海涛印刷剧有限公司印剧850×1168毫米1/322印张49千字2005年1月第一版2005年1月第-一次印刷印数1—5100册
统-书号：1580058·603
定价：12.00元

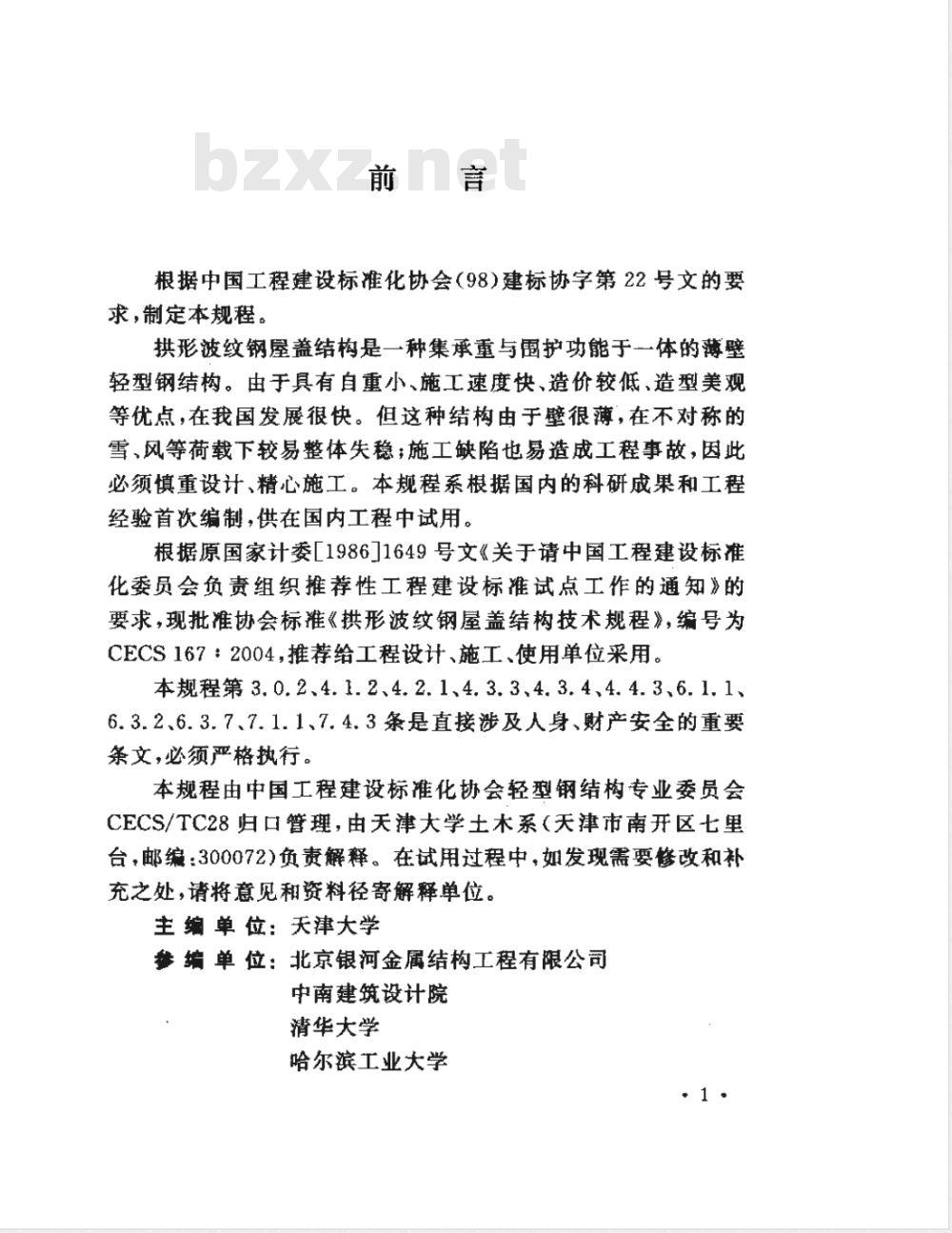

根据中国工程建设标化协会（98）建标协学第22号文的要求，制定本规程。
拱形波纹钢屋盖结构是一种集承重与围护功能于一体的薄壁轻型钢结构。由于具有自重小、施工速度快、造价较低、造型美观等优点，在我国发展很快。但这种结构由于壁很薄，在不对称的雪、风等荷载下较易整体失稳；施工缺陷也易造成工程事故，因此必须慎重设计、精心施工。本规程系根据国内的科研成果和工程经验首次编制，供在国内工程中试用。根据原国家计委L19861649号文《关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知》的要求，现批维协会标推《拱形波纹钢屋盖结构技术规程》，缩号为CECS167：2004，推荐给工程设计、施工、使用单位采用。本规程第3.0.2、4.1.2、4.2.1、4.3.3、4.3.4、4.4.3、6.1.1、6.3.2、6.3.7、7.1.1、7.4.3条是直接涉及人身、财产安全的重要条文，必须严格执行。
本规程由中国工程建设标维化协会轻型钢结构专业委员会CECS/TC28归口管理，由天津大学士木系（天津市南开区七里台，邮编：300072）负责解释。在试用过中，如发现需要修改和补充之处，请将意见和资料径寄解释单位。主编单位：天津大学
参编单位：北京银河金属结构工程有限公司中南建筑设计院
清华大学
哈尔滨工业大学

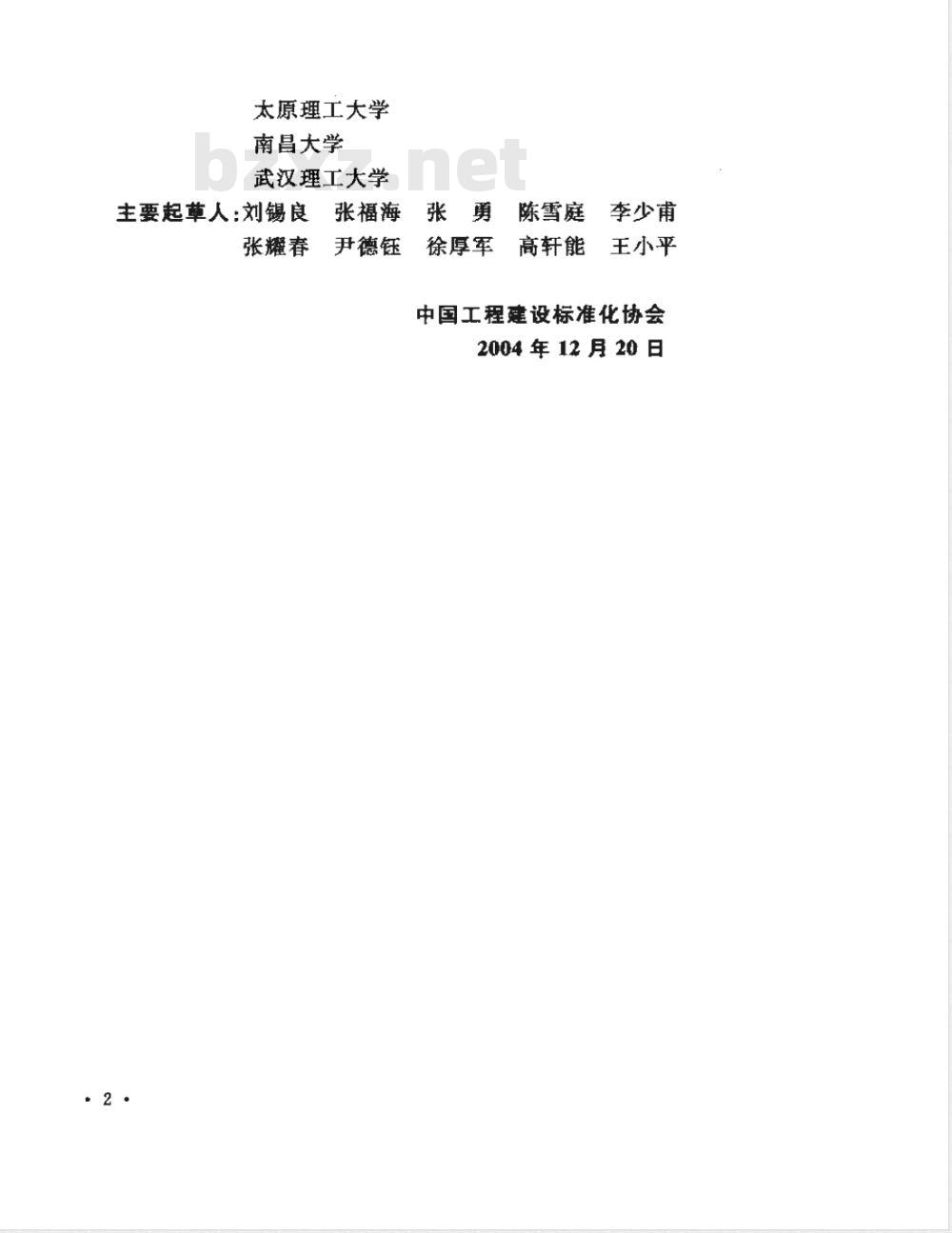

太原理工大学
南昌大学
武汉理工大学
主要起草人：刘锡良张福海张勇陈雪庭李少甫
张耀春
王小平
尹德钰
徐厚军高轩能
中国工程建设标准化协会
2004年12月20日
术语、符号
基本设计规定
一般规定
设计指标
构造要求
结构计算
制作及安装
一般规定
工程验收及维护Www.bzxZ.net
一般规定
检测项目
合格判定
附录A
附录B
附录C
彩涂板镀层和涂层的技术要求
拱形波纹钢屋盖结构弯矩调整系数拱形波纹钢屋盖结构临界荷载系数附录D：
拱型波纹钢屋盖结构等效截面特性2
(14）
(14）
本规程用词说明
附：条文说明
1总则
1.0.1为了适应拱形波纹钢屋盖结构的发展，促进其合理建造及使用，做到技术先进、安全适用、经济合理、确保质量，制定本规程。1.0.2本规程适用于跨度不大于30m、不直接承受动力作用的封闭式建筑拱形波纹钢屋盖结构的设计、制作、安装、验收及维护。本规程不适用于有强烈腐蚀、相对湿度长期较高和高温等环境中的建筑。
1.0.3本规程是遵照现行国家标准《建筑结构可靠度设计统--标准》GB50068、《建筑结构设计术语和符号标准》GB50083、《建筑结构荷载规范》GB50009、《建筑抗展设计规范》GB50011、《钢结构设计规范》GB50017、《冷弯薄壁型钢结构技术规范》GB50018、《钢结构工程施工质量验收规范》GB50205、《彩色涂层钢板及钢带GB/T12754等的有关规定，并结合拱形波纹钢屋盖结构的特点编制的。
1.0.4拱形波纹钢屋盖结构的设计、制作、安装、验收及维护，除应符合本规程外，本规程未作规定的尚应遵照国家现行有关标准的规定执行。
2术语、符号
2.1术语
2. 1.1 彩涂板 prepainted steel sheet在经表面预处理的基板上连续涂覆有机涂料（正面至少2层），然后进行烘烤固化而成的产品。2.1.2 基板 steel substrate
用于涂覆涂料的钢带（含镀层）。2.1.3拱形波纹钢屋盖结构arched corrugated steel roof用专门的成型机组将彩涂板压制成具有折皱波纹的弧形钢槽板，经锁缝连接并安装就位面形成的屋盖结构。2.1.4单元板structural unit
由彩涂板经专门的成型机组连续压制而成的单个直形槽板或具有折皱波纹的弧形槽板。
2.1.5组合单元板＇pre-assembled unit由若干条单元板经组装并锁缝连接而成的吊装单元。2.1.6基准组合单元板datum pre-assembled unit经校准定位，作为其他单元板或组合单元板安装基准的组合单元板。
2.1.7屋脊线ridgeline
安装就位后，各弧形单元板最高点的连线。2.1.8屋盖计算跨度effectivespan of roof屋盖两拱脚处连接螺栓群形心之间的距离。2.1.9屋盖矢高arch rise of roof屋盖跨中截面形心至两拱脚处连接螺栓群形心连线的距离。2.1.10 矢跨比 ratio of rise to effective span2
屋盖矢高与计算跨度之比。
2.2符号
作用和作用效应
-均布荷载；
结构临界荷载；
一一阶弯矩；
M.二阶弯矩;
一阶轴力。
材料性能
钢材的抗拉、抗压和抗弯强度设计值；f
钢材的抗剪强度设计值：
钢材的弹性模量；
钢材的剪变模量；
钢材的线膨胀系数；
一·-钢材的质量密度。
几何参数
等效截面面积；
等效截面惯性矩；
等效截面模量；
计算跨度；
矢高；
曲率半径；
h---单元板截面高度；
一单元板截面宽度；
板厚度。
计算系数
结构临界荷载系数；
一弯矩放大系数；
——弯矩调整系数；
结构承载力调整系数。
