【其他行业标准】 建筑给水硬聚氯乙烯管管道工程技术规程(附条文说明)

cecs164-2004
免费标准下载网(www.freebz.net）CECS41:2004

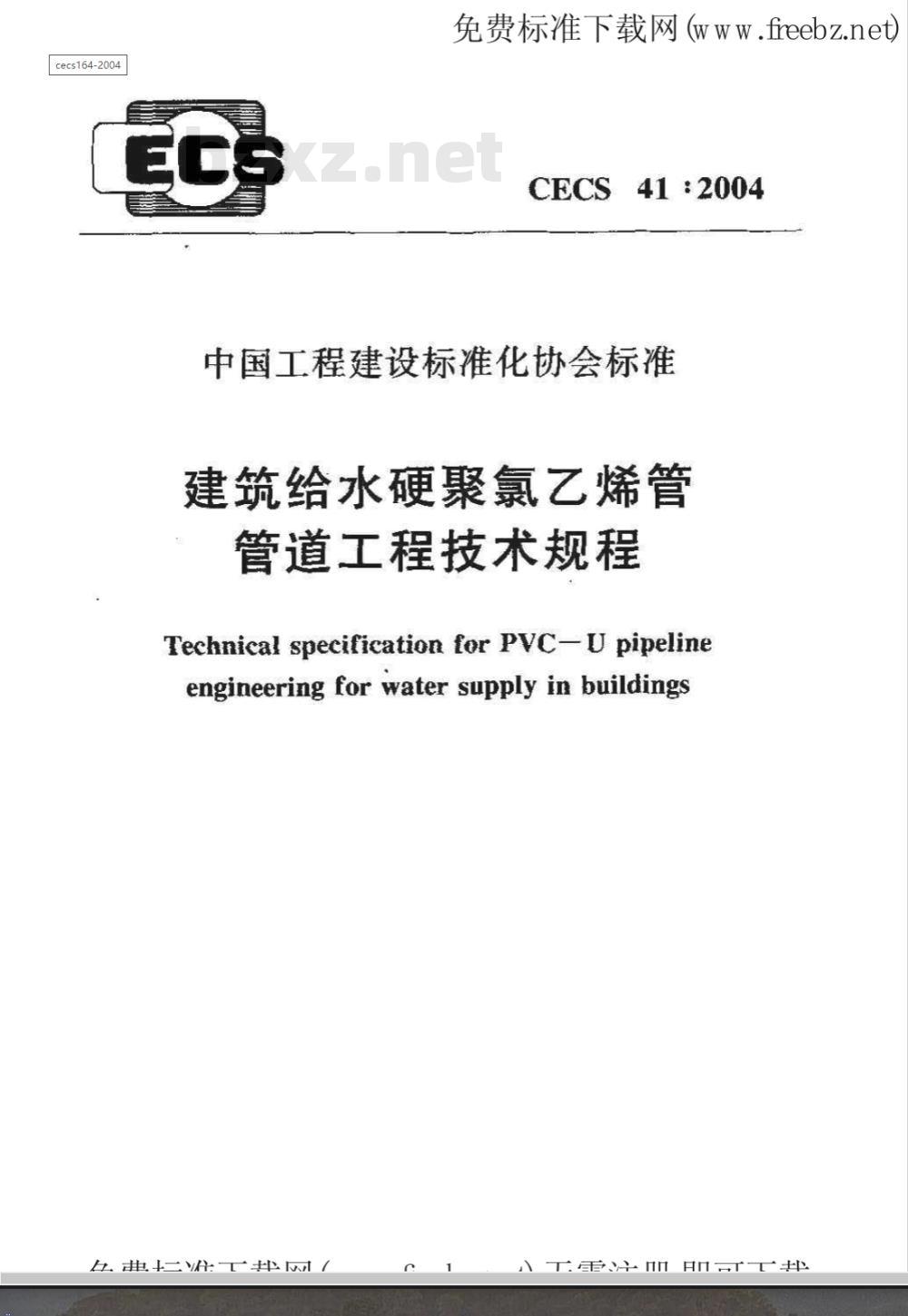

中国工程建设标准化协会标准
建筑给水硬聚氯乙烯管
管道工程技术规程
Technical specification for PVC-U pipelineengineering for water supply in buildings典共

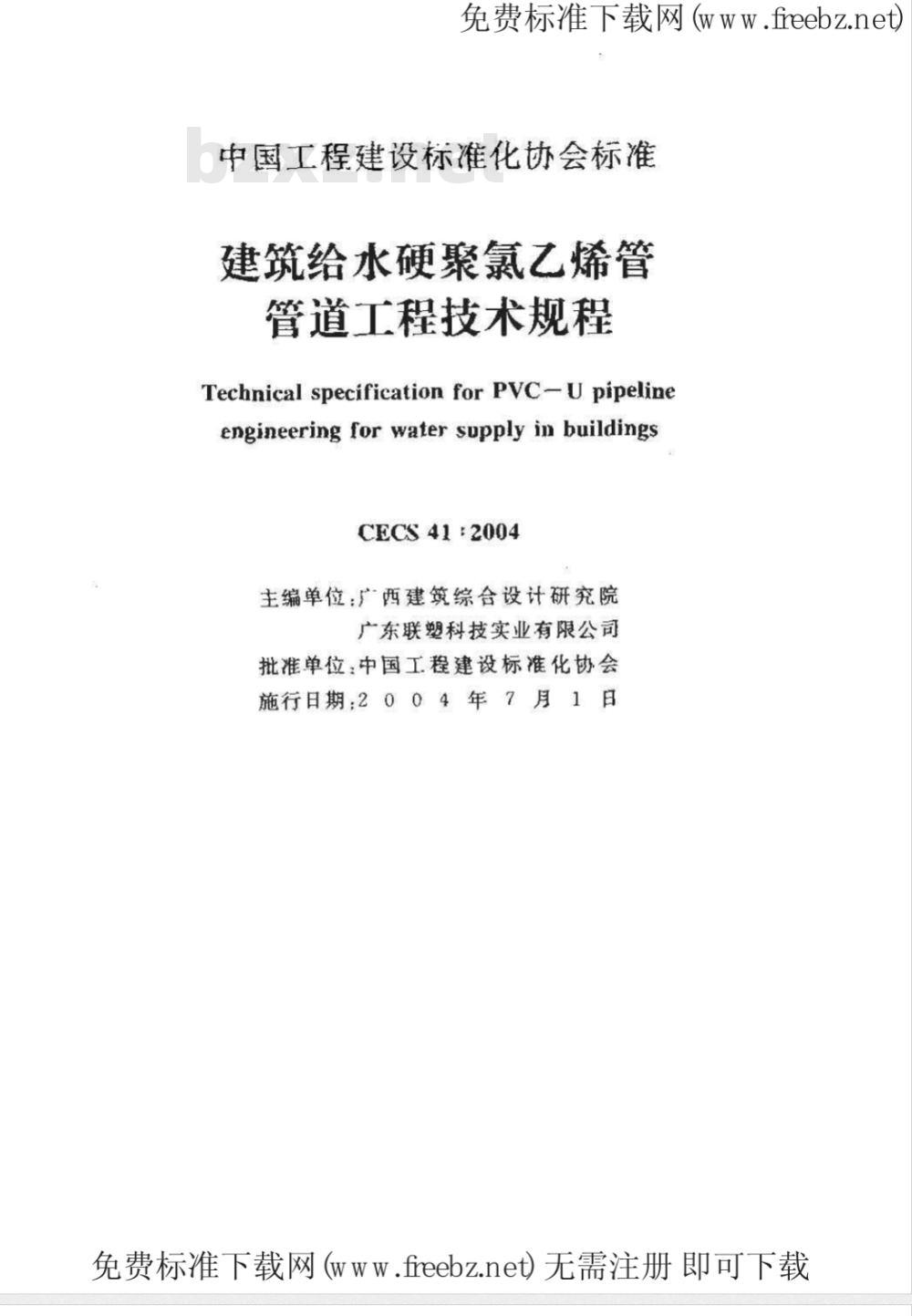

免费标准下载网（www.freebz.net）中国工程建设标准化协会标准
建筑给水硬聚氯乙烯管
管道工程技术规程
Technical specificationforPVC-Upipelineengineeringfor water supplyinbuildingsCECS41:2004
主编单位：广西建筑综合设计研究院广东联塑科技实业有限公司
批准单位：中国工程建设标准化协会施行日期：2004年7月1日
免费标准下载网(www.fireebz.net无需注册即可下载免费标准下载网(www.fireebz.net）前言

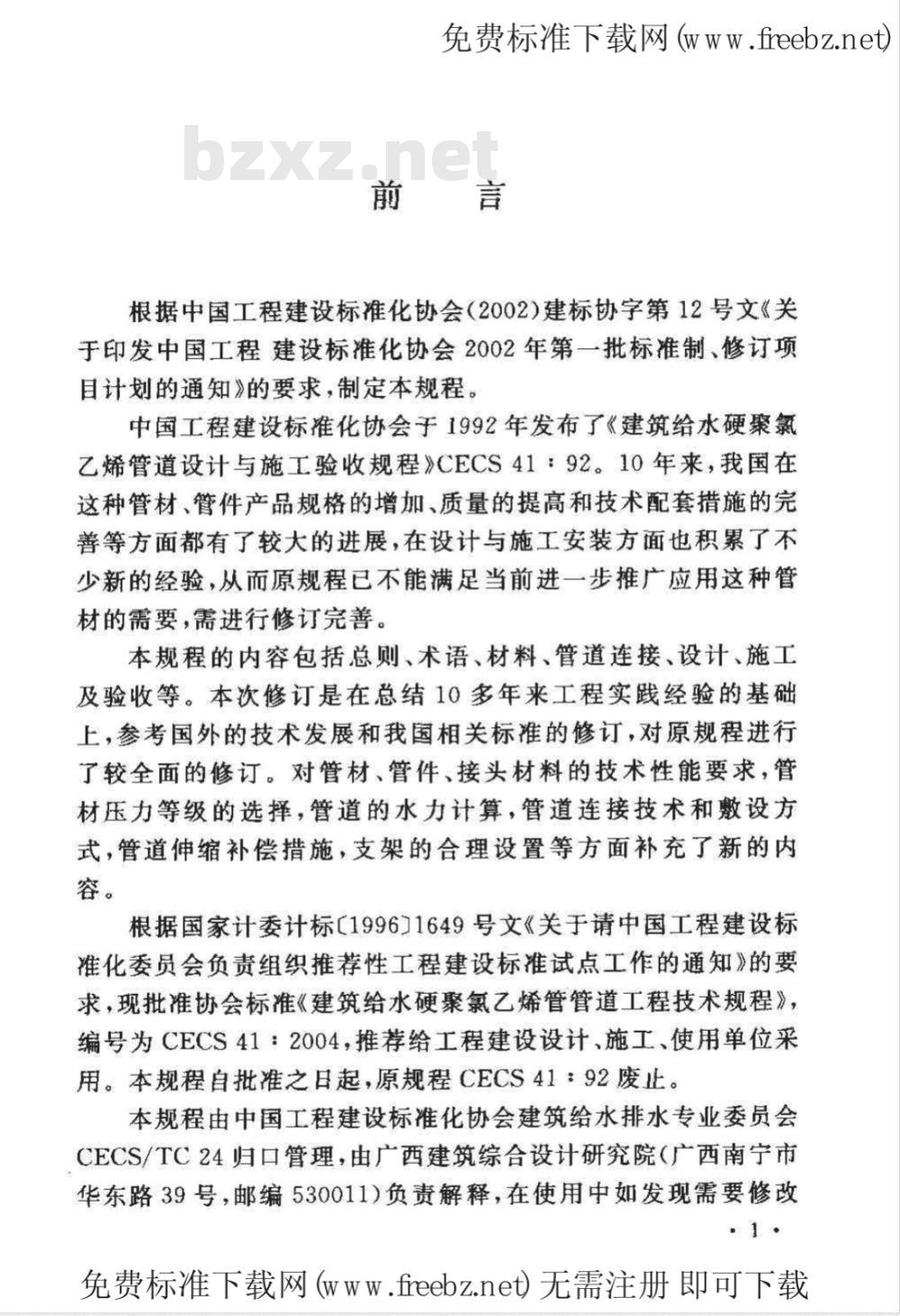

根据中国工程建设标准化协会（2002）建标协字第12号文《关于印发中国工程建设标准化协会2002年第一批标准制、修订项目计划的通知》的要求，制定本规程。中国工程建设标准化协会于1992年发布了《建筑给水硬聚氯乙烯管道设计与施工验收规程》CECS41：92。10年来，我国在这种管材、管件产品规格的增加、质量的提高和技术配套措施的完善等方面都有了较大的进展，在设计与施工安装方面也积累了不少新的经验，从而原规程已不能满足当前进一步推广应用这种管材的需要，需进行修订完善。
本规程的内容包括总则、术语、材料、管道连接、设计、施工及验收等。本次修订是在总结10多年来工程实践经验的基础上，参考国外的技术发展和我国相关标准的修订，对原规程进行了较全面的修订。对管材、管件、接头材料的技术性能要求，管材压力等级的选择，管道的水力计算，管道连接技术和敷设方式，管道伸缩补偿措施，支架的合理设置等方面补充了新的内容。

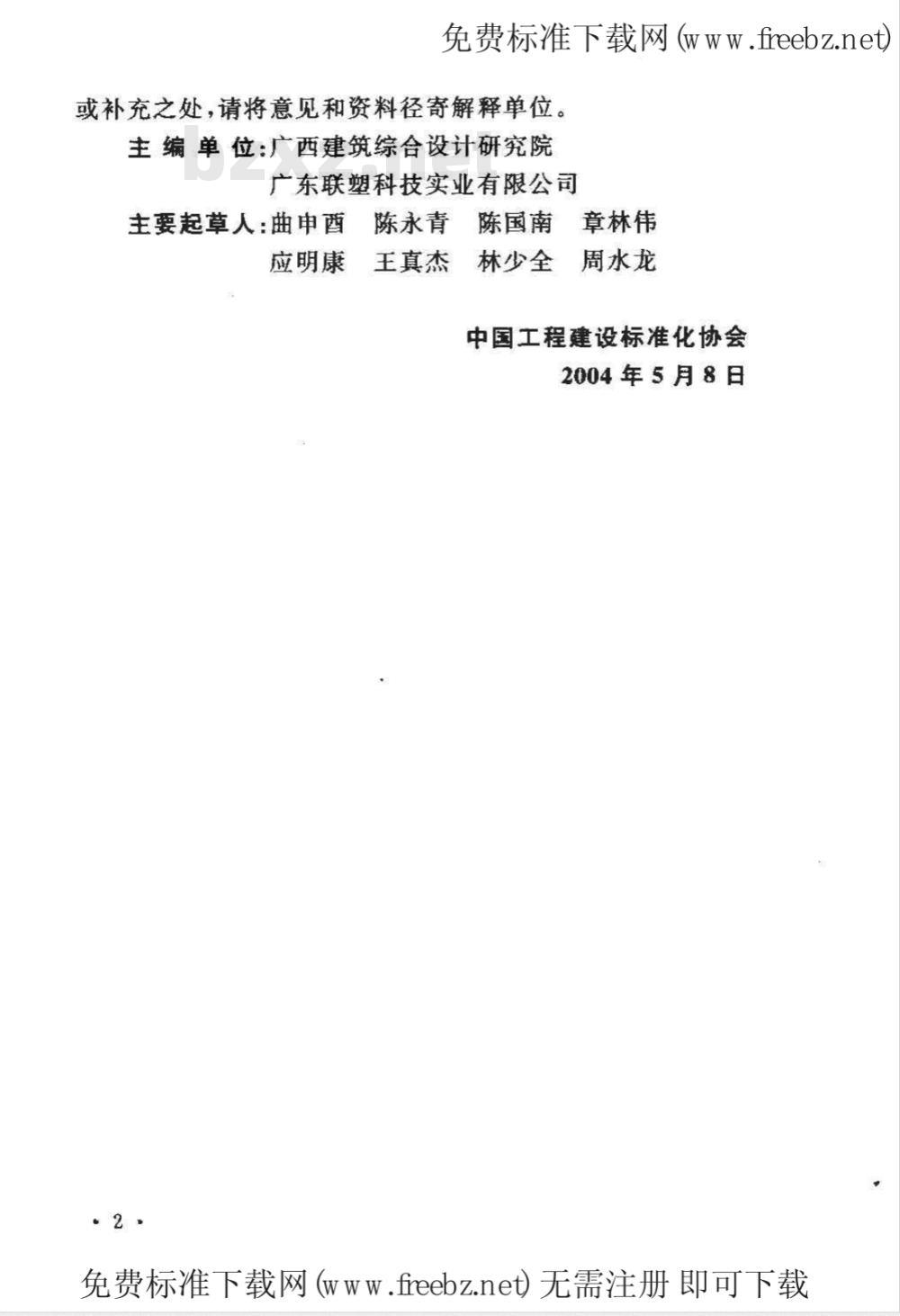

根据国家计委计标（199611649号文《关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知》的要求，现批准协会标准《建筑给水硬聚氯乙烯管管道工程技术规程》，编号为CECS41：2004，推荐给工程建设设计、施工、使用单位采用。本规程自批准之日起，原规程CECS41：92废止。本规程由中国工程建设标准化协会建筑给水排水专业委员会CECS/TC24归口管理，由广西建筑综合设计研究院（广西南宁市华东路39号，邮编530011）负责解释，在使用中如发现需要修改免费标准下载网（www.fieebz.net)无需注册即可下载免费标准下载网(www.fireebz.net）或补充之处，请将意见和资料径寄解释单位。主编单位：广西建筑综合设计研究院广东联塑科技实业有限公司
主要起草人：曲申酉陈永青陈国南章林伟应明康王真杰林少全周水龙
中国工程建设标准化协会
2004年5月8日

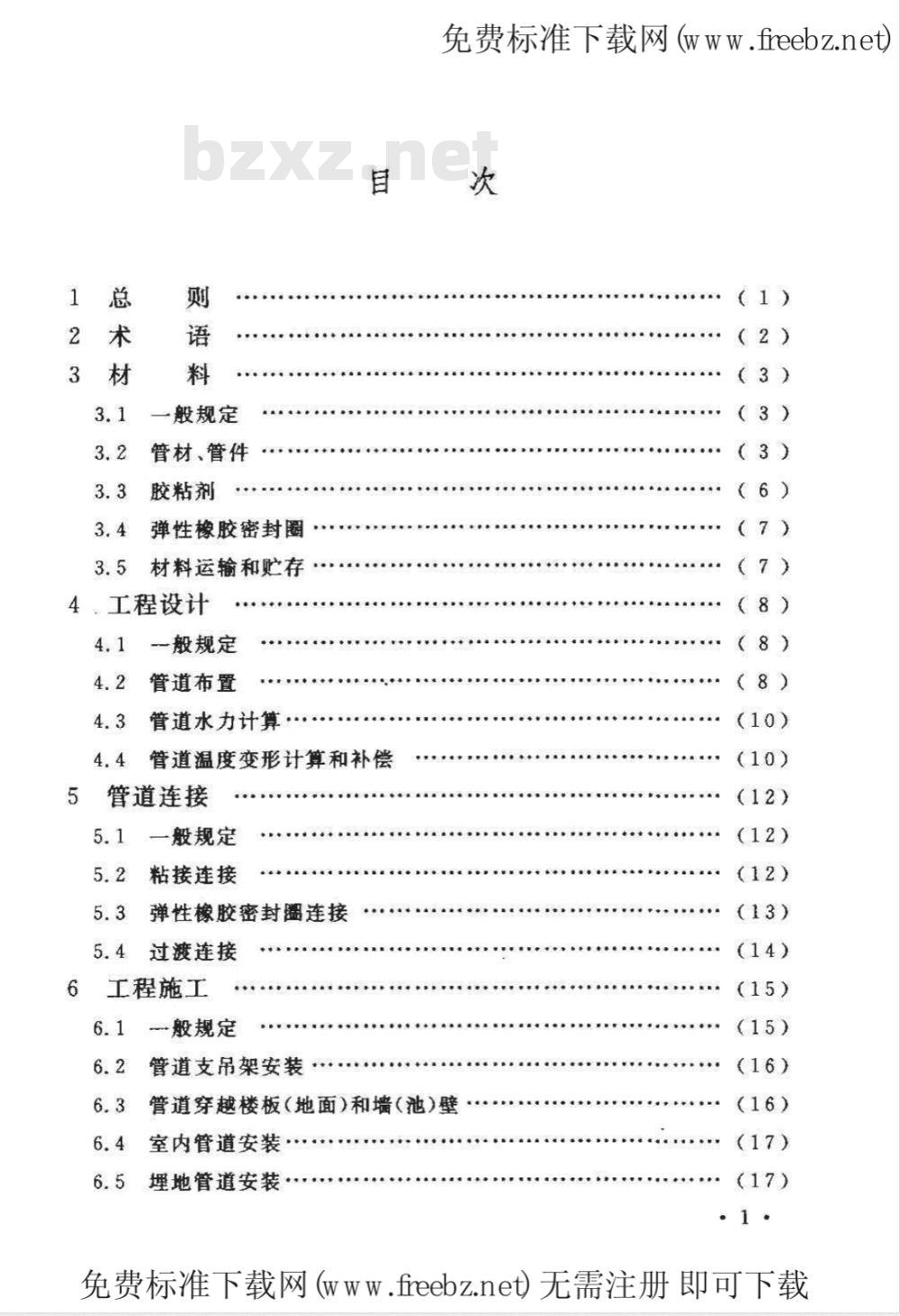

免费标准下载网(www.fieebz.net)无需注册即可下载总
般规定
管材、管件
胶粘剂
弹性橡胶密封圈bzxz.net
材料运输和贮存
4工程设计
一般规定
管道布置
管道水力计算
免费标准下载网(www.fireebz.net)目次
（2）
（3）
（3）
（3）
（6）
（8）
（8）
管道温度变形计算和补偿
管道连接
一般规定
粘接连接
弹性橡胶密封阖连接
过渡连接
　工程施工
般规定
管道支吊架安装
管道穿越楼板（地面）和墙（池）壁6.4
室内管道安装·
埋地管道安装
免费标准下载网(www.fieebz.net) 无需注册即可下载7管道水压试验和冲洗消毒
7.1管道水压试验
7.2管道冲洗消毒
8工程验收
免费标准下载网(www.freebz.net）（19)
附录A硬聚氯乙烯给水管水力计算表本规程用词说明
附：条文说明
免费标准下载网(www.freebz.net)无需注册即可下载免费标准下载网(www.fireebz.net）1总则
1.0.1为在建筑给水硬聚氯乙烯管管道工程设计、施工及验收中，做到技术先进，安全卫生、经济合理、确保工程质量，制定本规程。
1.0.2本规程适用于给水温度不大于45℃C、给水系统工作压力不大于0.6MPa的工业与民用建筑物内生活给水管道系统的设计、施工及验收。
1.0.3硬聚氯乙烯(PVC一U)给水管不得用于室内消防给水系统，也不得用于与消防给水系统相连接的生活给水系统。1.0.4建筑给水硬聚氯乙烯管材、管件必须符合现行国家标准《给水用硬聚氯乙烯(PVC一U）管材》GB/T10002.1和《给水用硬聚氯乙烯（PVC一U）管件》GB/T10002.2的要求。管道接口使用的胶粘剂应符合现行行业标准《硬聚氯乙烯（PVCU）塑料管道系统用溶剂型胶粘剂》QB/T2568的规定。接口使用的弹性橡胶密封圈的质量应符合《橡胶密封件给、排水管及污水管道用接口密封圈材料规范》HG/T3091的规定，其卫生指标还应符合现行国家标准《食品用橡胶制品卫生标准》GB4806.1的规定。1.0.5建筑给水硬聚氯乙烯管管道系统的设计、施工及验收除执行本规程外，尚应符合现行国家标准《建筑给水排水设计规范》GB50015《建筑给水排水及采暖工程施工质量验收规范》GB50242和国家现行的其他有关标准的规定。免费标准下载网(www.fieebz.net)无需注册即可下载免费标准下载网(www.fireebz.net)2术语
2.0.1公称压力（PN)nominalpressure管材在20℃条件下输送20℃水的最大工作压力。2.0.2压力下降系数coefficientof pressuredrop当管材输送水的温度大于25℃时，由于温度升高引起管道工作压力下降的系数。
2.0.3伸缩节expansionconnector用于补偿因水温或环境温度变化使管道产生纵向伸缩的专用管件。
2.0.4自由臂freearm
管道因水温或环境温度变化产生的伸缩，通过折角转弯或转弯管段的悬臂摆幅进行补偿的管段。2
免费标准下载网(www.fieebz.net)无需注册即可下载免费标准下载网(www.fireebz.net）3材料
3.1一般规定
3.1.1建筑给水硬聚氯乙烯（PVC一U)管材，管件和胶粘剂应具有产品检验合格证、性能测试报告等有效的质量证明文件。管材、管件产品应有永久性标志。管材应标明商标、材料名称、产品规格（公称外径、公称压力）、标准编号和生产日期；管件应标明商标、材料名称、产品规格（公称外径、公称压力）标准编号。3.1.2管材、管件和胶粘剂的卫生性能应符合国家现行有关标准的要求，并应有有效的检验报告。3.1.3建筑给水硬聚氯乙烯管件，应采用与管材材质相同的材料注塑成型，其压力等级不得小于管材的压力等级。3.1.4与管材配套的连接管件、接口用的胶粘剂、清洁剂、橡胶密封圈及其他带有金属嵌件的管件等，应由同一生产企业配套供应，并对其质量负责。
3.2管材、管件
3.2.1建筑给水硬聚氯乙烯（PVC一U)管材、管件的外观质量应符合下列要求：
1管材的内外表面应光滑、平整、无凹陷、无分解变色线，不应有颜色不匀和其他影响性能的表面缺陷。不应含有可见杂质。管端应切割平整，并与轴线垂直。管材长度宜为4m，5m、6m不包括承口长度），长度偏差不应大于管长的十0.4%～0；2管件内外表面不得有裂纹、气泡、脱皮、严重的冷斑和明显的杂质；
3管材、管件的颜色宜为蓝色、白色或灰色，且应不透光。3
免费标准下载网(www.fieebz.net)无需注册即可下载3.2.2
要求。
免费标准下载网(www.freebz.net)建筑给水硬聚氯乙烯管材的规格尺寸应符合表3.2.2的表3.2.2
PN=0.8MPa
壁厚en
注：括号内数字为非常用规格。3.2.3
管材规格尺寸（mm）
PN=1.0MPa
壁厚en
PN=1.25MPa
壁厚en
PN=1.6MPa
壁厚en
建筑给水硬聚氯乙烯管材、管件的承口尺寸应符合表免费标准下载网(www.fireebz.net)无需注册即可下载3.2.3-13.2.3-2的要求。
表3.2.3-1
公称外径dn
承口最小深度
承口中部
平均内径
表3.2.3-2
公称外径d.
承口最小深度
免费标准下载网(www.freebz.net)胶粘剂粘接接头的承口尺寸(mm）32
弹性橡胶密封圈柔性连接的承口深度(mm）75
建筑给水硬聚氯乙烯管材、管件的物理、力学性能应符合表3.2.4的规定。
线膨胀系数
维卡软化温度
纵向回缩率
二氯甲烷浸渍试验
落锤冲击试验
烘箱试验
坠落试验
液压试验
承接口连接
密封试验
（试验温度20℃，
试验时间1h)
管材、管件的物理、力学性能要求管材
1350~~1460kg/m3
0.06~0.08mm/m℃
≥80℃
15℃，15min表面无变化
0℃,TIR≤5%
试验温度20℃
诱导应力42MPa，试验1h
诱导应力35MPa，试验100h
试验温度60℃
诱导应力12.5MPa，试验1000h
无破裂无渗漏
d.>90，试验压力3.36PN
d.≤90，试验压力4.2PN
无破裂、无渗漏
1350~1460kg/m3
0.06~0.08mm/m℃
无任何气泡或拼缝线开裂
全部试样无破裂
试验温度
d≤90
试验压力
试验时
间（h）
裂、无
免费标准下载网(www.fireebz.net)无需注册即可下载
