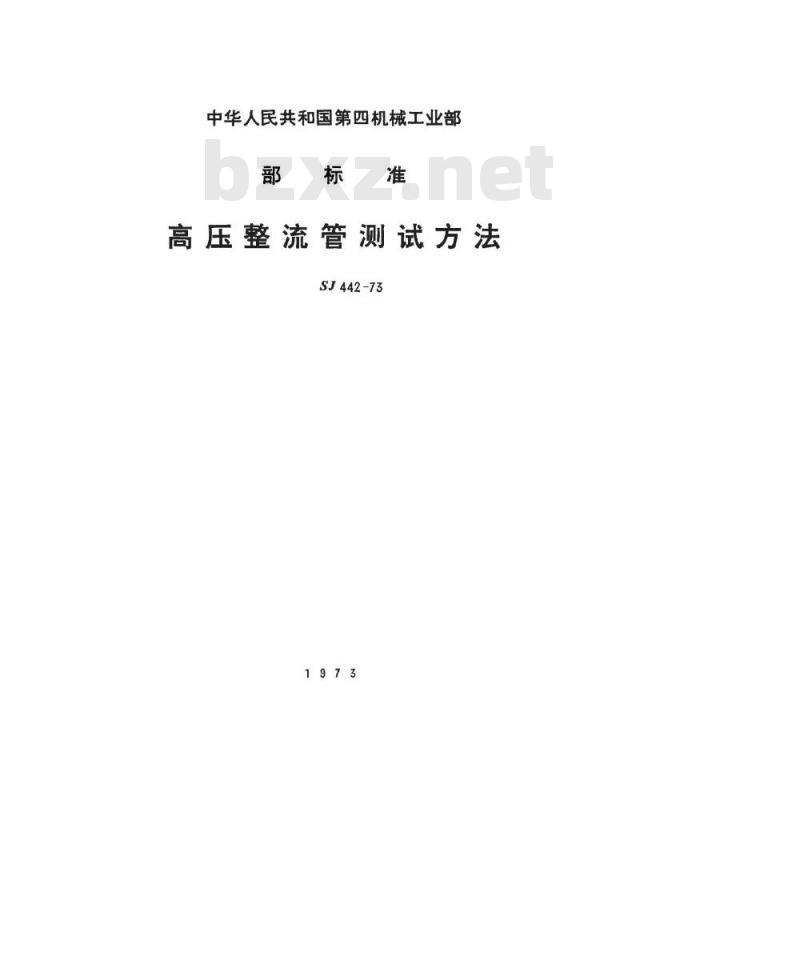

中华人民共和国第四机械工业部准
高压整流管测试方法
SJ44273

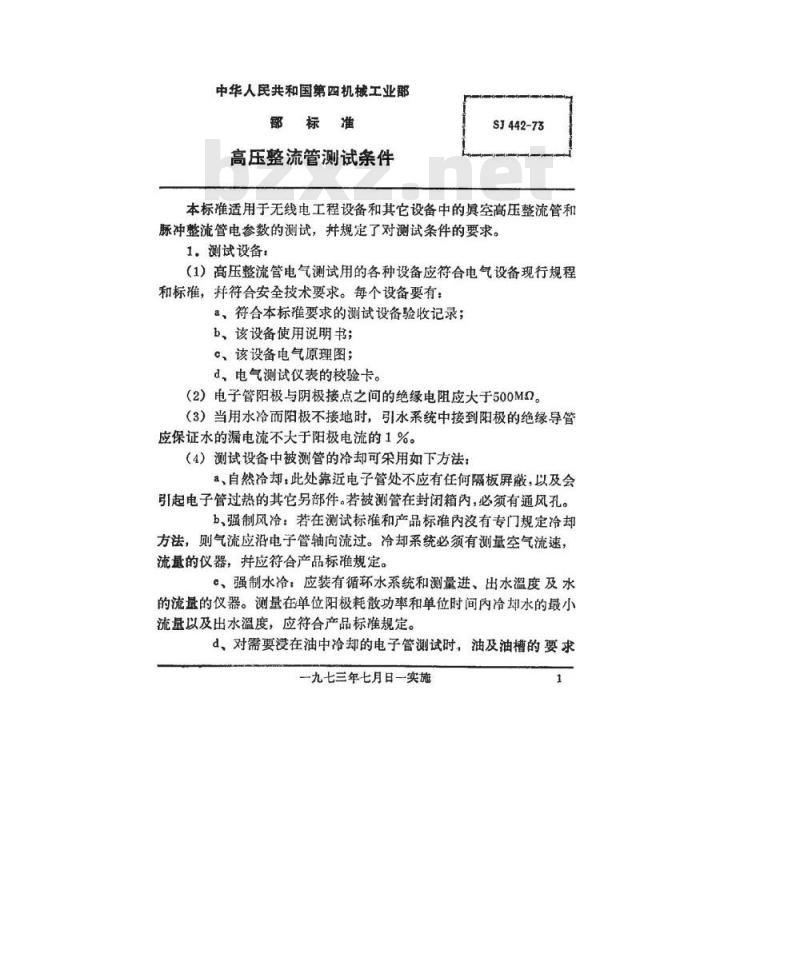

中华人民共和国第四机械工业部部标准
高压整流管测试条件
SJ442-73
本标准适用于无线电工程设备和其它设备中的具空高压整流管和脉冲整流管电参数的测试，并规定了对测试条件的要求。1.测试设备：
（1）高压整流管电气测试用的各种设备应符合电气设备现行规程和标，并符合安全技术要求。每个设备要有：a、符合本标准要求的测试设备验收记录；b、该设备使用说明书；
c、该设备电气原理图；
d、电气测试仪表的校验卡。
（2）电子管阳极与阴极接点之间的绝缘电阻应大于500MO。（3）当用水冷而阳极不接地时，引水系统中接到阳极的绝缘导管应保证水的漏电流不大于阳极电流的1%。（4）测试设备中被测管的洽却可朵用如下方法：a、自然冷却：此处靠近电子管处不应有任何隔板屏蔽，以及会引起电子管过热的其它另部件。若被测管在封闭箱内，必须有通风孔。b、强制风冷：若在测试标准和产品标准内没有专门规定冷却方法，则气流应沿电子管轴向流过。冷却系统必须有测量空气流速，流量的仪器，并应符合产品标准规定。c、强制水冷：应装有循环水系统和测量进、出水温度及水的流量的仪器。测量在单位阳极耗散功率和单位时间内冷却水的最小流基以及出水温度，应符合产品标准规定。d、对需要浸在油中冷却的电子管测试时，油及油槽的要求一九七三年七月日一实施
共3真第2页

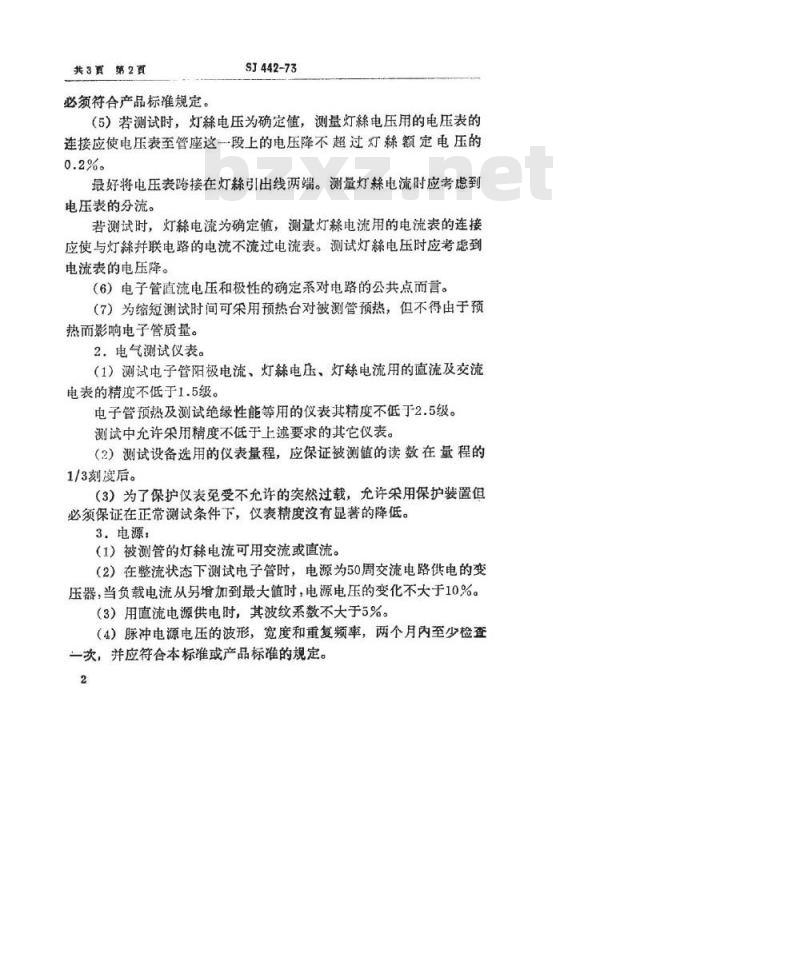

必须符合产品标准规定。wwW.bzxz.Net
SJ442-73
（5）若测试时，灯絲电压为确定值，测量灯称电压用的电压表的连接应使电压表至管座这一段上的电压降不超过灯森额定电压的0.2%。
最好将电压表跨接在灯絲引出线两端。测量灯森电流时应考虑到电压表的分流。
若测试时，灯称电流为确定值，测量灯絲电流用的电流表的连接应使与灯絲拌联电路的电流不流过电流表。测试灯絲电压时应考虑到电流表的电压降。
（6）电子管直流电压和极性的确定系对电路的公共点而。（7）为缩短测试时间可用预热台对被测管预热，但不得由于预热而影响电子管质量。
2.电气测试仪表。
（1）测试电子管阳极电流、灯絲电压、灯絲电流用的直流及交流电表的精度不低于1.5级。
电子管预热及测试绝缘性能等用的仪表其精度不低于2.5级。测试中允许朵用精度不低于上迹要求的其它仪表。（2）测试设备选用的仪表量程，应保证被测值的读数在量程的1/3刻度后。
（3）为了保护仪表免受不允许的突然过载，允许朵用保护装置但必须保证在正常测试条件下，仪表精度没有显著的降低。3.电源：
（1）被测管的灯称电流可用交流或直流。（2）在整流状态下测试电子管时，电源为50周交流电路供电的变压器，当负载电流从另增加到最大值时，电源电压的变化不大于10%。（3）用直流电源供电时，其波纹系数不大于5%。（4）冲电源电压的波形，宽度和重复频率，两个月内至少检查一次，并应符合本标准或产品标准的规定。2
SJ442-73
共3真第3页

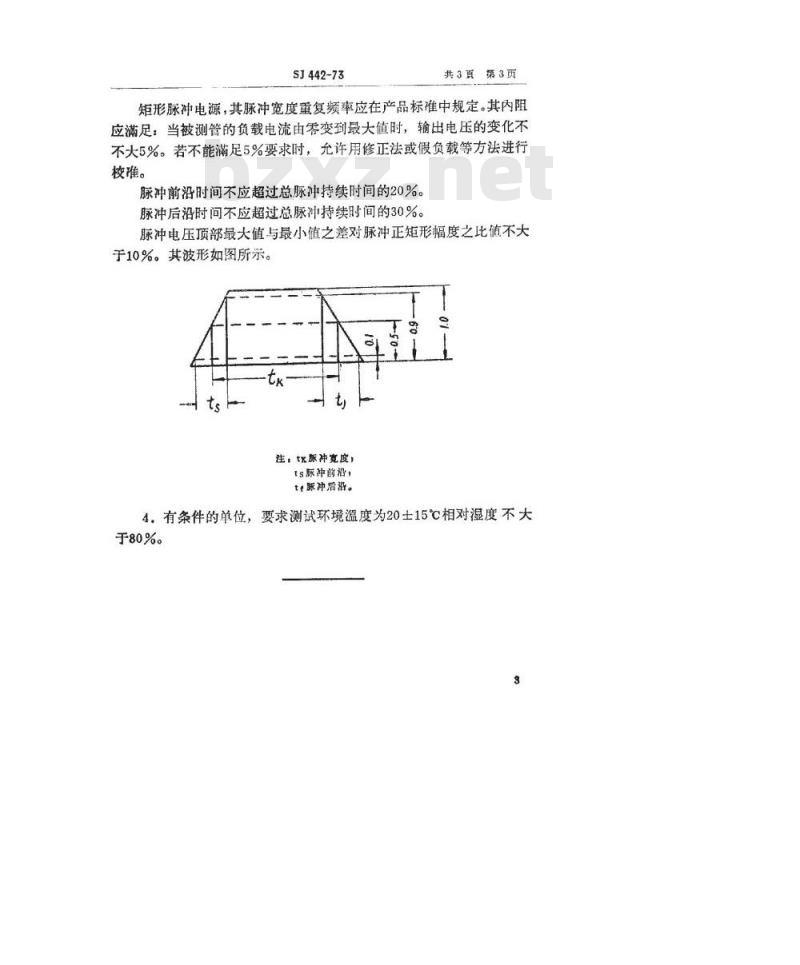

矩形脉冲电源，其脉冲宽度重复频率应在产品标准中规定。其内阻应满足：当被测管的负载电流由零变到最大值时，输出电压的变化不不大5%。若不能满足5%要求时，允许用修正法或假负载等方法进行校。
脉冲前沿时间不应超过总脉冲持续时间的20%。脉冲后沿时间不应超过总脉冲持续时间的30%。脉冲电压顶部最大值与最小值之差对脉冲正矩形幅度之比值不大于10%。其波形如图所示。
注，tx脉神冲克度，
ts脉冲前沿，
tt脉冲后沿。
4.有条件的单位，要求测试环境温度为20士15℃相对湿度不大于80%。
