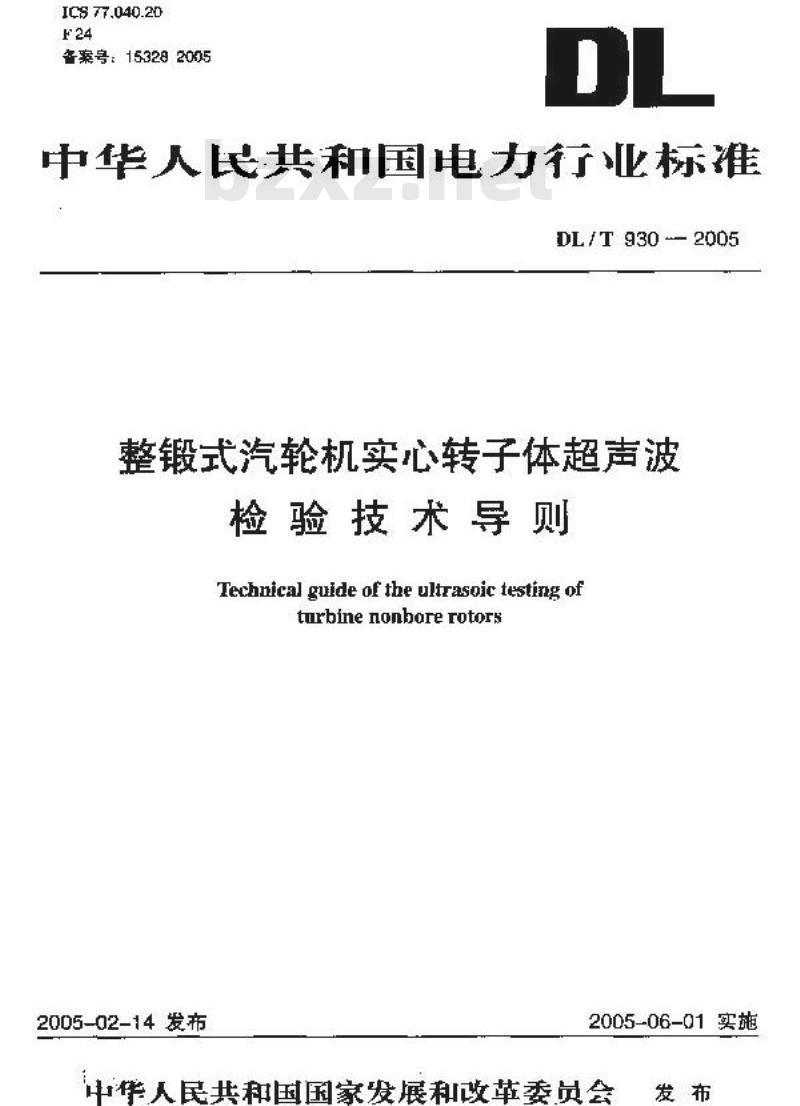

【电力行业标准(DL)】 整锻式汽轮机实心转子体超声波检验技术导则

ICS77.040.20
备号：153282005
中华人民共和国电力行业标准
DL/T 930 2005
整锻式汽轮机实心转子体超声波检验技术导则
Technical guide of the ultrasoic testing ofturbinenonborerotors
2005-02-14 发布
2005-06-01实施
中华人民共和国国家发展和改革委员会发布
规范性引用文件
术语和定义.
基本要交
器，探头，耦合剂.
检途行法·
缺跑的测中记录
质基标准
10控整指告：
附录A（资料性附录）
假式汽轮机实心子体超声波检验灵敏度对比试块DL/ T 930 —2005
DL/930-2005
本标准走展执原国家经资资易委员会关十上达202年志电力行业制修订计划项日的通年3（电［2(02]73号文安排制定的。
为确保电方设各的安全运行，对电站尚避我动的汽轮机我，质量实施检验和安企性评价品得极为期要，不仅制造剂要检验，在仪转了也要进行检险和计估：作为估的依据，应深用可行的无得检验方汰进约扮验
随冶炼、锻造及检验技术的提高，技！锻件质生小断得到改善和架证，采用整锻式实心传仲的汽轮机月前二有率台投人运行或在安装中，整锻试离心子体的牵验方法及相应标准受到磁来越多的电厂训汽轮机示：造家的重视。动此，定本弥准是十必要的。本标严的附求人为炎料性阴求。术标祥出中国电力企业联会会提出本标准书电力行业电站余材料标准化技术变总会灶1片解释。本标润起草单位：电然工研究院、沙舟发电C厂、广东电力站验研究所、韶关发电：，华能国际电方股份有限公司有家分公司
太标施主要起节人，中注是、林外东、林计、陈前明、赤忘强、李亚、部醛明、魏彦筱、何卫忠，郭峰。
1范围
整锻式汽轮机实心转子体超声波检验技术导则
DL/T 930 2005
本标准税定了火力发电厂整银式汽轮机实心转产体超声液检龄的苯本要求，检整方法和验妆标准。本标准适用丁A型脉冲反射式超声波深伤仪，以纵然接能法（纵波育探头：纵波斜探头），表而被为主的超波检验，
本标造所规定的草木要求、检验方法、验收标准仅付对整锻式抢机实心转子体，不涉及汽艳机叶片的检验：对锻式汽轮机有与心孔转子体的相关检验，亦可参期本标准执行：2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条数。是注H溯的引用文件，其殖后所有的整激单（不包括期读的内容）或修订版均不适月于本标准，然而，鼓励根据水标准达成也及的各方耐究否可使用这此文件的地新版不。凡是不让只期的引月文件，其是亲版本适月可本标准。JB/T1581汽轮：汽龄发山机轮子和土轴锻件超声波探伤方法3术语和定实
下划术语和定义适圳丁本标准
转子体rotorblock
指整锻式转子中不包含叶片部分的轨件。8.2
实心转子体soldrtarbkck
无中心孔的转子体。
弹性描rotoreroove
高、中转干上的密封橙，
R 弧R-arc
主轴与叶轮问形成的顾驱。
叶轮下方lower part.of imipeller指叶轮主轴相结合的部位：如图「中阴影邮分所示。
凯波斜探头longltudinalwaveangleprobe发弱织波H与探快面成-说角入射至工性内的探实。3.7
连续缺陷信号serial deferlslghal图1叶轮与主轴相结合部位示商
DLTT930—2005
在荣个测距上当直径大」·2mm，度被动范用能在探头持续移动配离.人下或案于30mm的区间内不人于2的缺陷片号，
密集性缺陷densedefects
在边长mm的次行体为，整左不少于5个，当单育径小于2mm的3.9
游动缺陷信号drlftdefectsigha探头在板探部位移动时，信前沿位置的移动距高相当于25mm或25mm以上下件厚度的缺陷信号。4基本要求
基本费求包括：
a）从事该项验的人员，源动有电力行业无损检测中级及以上资咨证书者方问独立株作放签发报。
b）板检转子应出汽作并改置在币业转广动的支实土，表而要清洁，无锈独丑无乳化皮。当被检转予计不满足土要求时，须对转子停表前逊行处理：）延验前查明转了体的结构型式及相应的尺小t转子体中超声波不能检验的部位，应采用其他方法做辅助检验。5仅器.探头、弱合剂
5.1超声波挥伤仪
超声波探伤仪应满足下列要次：工率：5MH7
就减器的总减减品经0B，不案物仪规定的工性频率范点内衰减器闪悔12B的工作识差$=1dB
水平成性议差：3%
1）至直线性误并：5%：
5.2检验用探头
检验用速头应满是下列票率：
】选用[MHz~·5MHz的纵波，表面波探头：b）选用2.5MHz~5MHz14、*20，折射而20*-22”纵波斜按头心）需合剂，检验点树含剂应选用粘股较虾且无腐蚀，无毒、消洗的耦合剂。6试块
业于羽节衣面波扫描速度、换快灵敏皮和调节剂入射数波扫描独度、探伤灵敏度及激探头扫描速度、探伤灵敏设的炼介效光试决参别附录A：在：条卵具备时，可依据转于体的结均，白行制计对比试块，双对比试块的材质，结构须与被检转子件：致且无内部法势：
7酸验方法
7.1扫查万式
查方击有：
a）对转体圆版部位，以超声系面波产策治转「灿应扫查R张部位并做底向移动，如图2中的业置：也可等头放置轮土，表而波声速沿转子体径向查R或部整做周向移动。2
DL/T930—2005
b）对转了体辅领部位，以超户数法沿转子任习质力内扫查检验，如率2中所示的位盘.）对转子叶轮下方，以超声级波专用斜探实活转子轴向打查并游尚向移边，好图2中b所示的位置。
图2实心转子体检验方法示意
）对高、中正龄子估弹性糖部位，以超卢波沿转子体弹性措圆州方向扫查龄验，如图3新尔。图3实心转子体高、中压转于弹性槽检验示意由于弹性凹槽的宽度不同，所选换头的频率，品片尺小应流延不标准的检酸技术要求。当挖验部位的直径大丁探头的三倍近场区时，叫们总选托点波谢将法或试扶调整法调整探资灭敏度：数波探头在转子休弹性栉检验时，声束虚相互费盖开保证可以龄验到转子几价下方：日无检险区。必要时，可将操头改置工技予本弹性模位处述行检。7.2探伤灵敏度
了.2.1势被探伤费较度
应能有效地发现被检转了体中当至为更2的平底孔反的依为准，可接下述方法调题：）底波谢法：依据IBT1581，在转广体材料科组织均5的部位一调整。尚据商的增益热查7用击（1）求得：
d =20g
式中：
裔提商的增益分贝数：
Du-——被检部的直经，mm:
平底直径，mum：
一趣声波波波长，mm
一圆周率。
b）试块调整法：纵波检验转了体纳领、单性持音位探伤灵啦变可在附录A实心转子灵数度试块上调节或依地JB/T1581199斤在CS-2型带光试失谢照：7.2.2拟波斜探头检验叶轮下方部位的灵敏度调节频波料操头检监轮下疗部位的数度训考，可在的录A实转产敏度试块工.调书。3
DL /T 930 2005
7.2.3表而波检验转子体R弧部位的灵度调节以附录A模拟试坎上m×1mm×mm韧抽，作为表面波格验转子R园氧部位的灵敏度，7.2.4无缺陷前提下的灵数尽调节在转子体无缺降部前及表面光清典保计的前提下，斜入射织波检验叶轮下方的灵敏度，纵波检验转轴领，造性掉部位的更费度的可在等子本体调价7.3金晨材料衰减系数的测定
检险过径中，因金属材料邮引起灵敏度降低时，需对龄子体的金属材料寇减系数进行测定并依据测定的衰滤系数对灵敏座进行补偿：a）在被检转了体无缺陷区域内，选两处有代表性的部划定第次底波B利第一改底皱B，的dB差直
b）按式（2）计克材质友减系数（dB/mm）：20g
>…-一被检监处转-子快直径（声程)，mmc）余同材料的衰减系数应不大于0.04dBmm。7.4扫描线比例的调节
捕线比例的谢节的要求：
a）在凋节扫描线的比例时，应使第一次底波的前沿位受不固过波屏水平显示极限的80%。(2)
b）在轻广体上测节采用斜入射领皱探头，人射卢程在探伤前依拍式（3）子以谢整，如图4即不。I. = F. /ni
转子径或级波直探头在转子体中：·波产程：斜入射纵波探头在转了体中一次被声程；B斜入射纵波探头折射角：
图4在被捡转子体上均节扫描线性示意）准对录A实心转子灵敏度试块上按比例调节1）在条件具备时，扫措线的调节也订在自行制作的对比试块上进行B缺陷的测量记录
检验中选别缺陷信号所，应收据缺陷信号的关剂确定测量的内容和要求：a）存在单个或分散缺降信号应进行的测量，1）缺陷的当中育：
2）缺陷在转了体内的你。
h）存在密案缺附信号时应进行的测量：(3)
1）缺陷深度分布带用：
2）缺隆的轴向分布范州
3）最大浓的当品直径：
4）缺所密集区在转作中的位置。心）作在在连继缺陷信号时应视量：DL/T930—2005
1）缺陷的指示长度月半波高良测长法进行测量，沿用向测年时，应根据被测部位的曲率对测堂值选行儿何修上；
2）缺陷的最指示长度：
3）映陷在转纯中的位置.
测日的周同长度值应根据式（4）进行几何修正。L = L(12/D)
缺陷指示长变，mrr1
与缺陷对应的外圆引长（探义移动驱长），mm；转子体外径，m:
缺陷距染划而深，mm。
山）对转子体仙向缺陷指示长度，半战高测长法测氧c）当遇到新动缺陷信专时应泌量：1）信号的游动池：卡，
2）探头用尚移动范出（弧长）：3）信隔度量大处的位量：
4）缺陷在轻子体的使置。
\缺骆的测中与记录内容。嵌陷剂测基与记录应括下列内容，）分散缺陷：记录其当量直经积在转子体与的坐标位置。2）密朱性缺降：记录大于或等于2缺陷的当量及密集区边缘缺陷的坐标位置3）连续缺题：记录缺陷的缺大指示长度及其坐标立置，4谢动信号：记录信专的游动施围、缺弱的指示长量，录大当量亢径及其标位置(4)
5）刘埋裁深良变化值小于或等于25m的缺路信，可用游动信号作图法估判缺陷的位置和走司。
9质量标准
质量标准规定如下：
）转子体内部不允许存在级纹、自点、缩孔、折叠及超过许范田的关杂和魔会：b）转了作表山.不允许存在裂效和大二等下2mm深的划衰：C）当监卓轻小于2的单个分散缺陷疫号不计，但杂波高度应低十当量直径2幅南的503%：d）单个分散的缺陷与旧邻肉炭降之司的起尚应人下儿中教大缺陷当言径的10倍；e）当量直径为42--43.5的所个缺陷购成记录其轴向、径间和周位置：当量直径为2～03.5的缺附总缴不得施过20个，并不充许存在当量直径大了3.5的任向缺降f）距转子体表而下75mm以外部位，允有3个小干?2当望卢轻的密集获区，位率集区在任句方尚的尺寸均应小于等于2[mm，并日个何两潮集缺陷区阅距离应大于等：120mm：）转子体内不允许台动示将信号角连续映陷信号。5Www.bzxZ.net
DL/ T 990 —2005
检验报告
检验工作完毕后应提交检验报告，格监报占应包括下列内窄：）转子名称、图号、忙料、转子体尺间图、热处理状态、镀造方法h）转子编号
3委托单位、委托划期、转子设产日期；1）检验条件：
）记录缺陷的形态及分布图，必要时绘停缺陷展开分布图：竹木检验的部位及其原因：
官）有务考价值的波形图：
h）有必要说明的慎况
1》检验H期、检验人员的资质证号、检验人员和校验，审核者的签名。6
珊录A
（资料性附录）
整趣式汽轮机实心转子体超声波检验灵教度对比试块DL. /T 930
压下源节表面波扫蒲速度、探伤灵敏度及激波能探头扫描速度，操伤灵敏度利纵波育探头扫描速度，操伤灵敏度的对比试块图在。
图A.14R指实心转子的R圆.1mm×1mmX6mm（×深X×长）切槽，用于讯节表面波检整转子R部位的扫描速度和灵数度：两个仲角各一个2×6mm平底孔和3.5×6mm平底孔，用于调节织波剂探头抢验转了轮下方时的扫范速度和买效虑：底止上的2×mm半底推和3.5Gm1m1半底孔.用于调节纵波操头检验高、中压转子性陷部位的扫描捕逆追和呆度。扫查方式见了.1.a）~7.1.4)：灵域调节见72.1~-7.2.4。试块使用中，应注意：主丁转子体直径租太，试块木接「：」设计，因此洲节灵敏度时需接转严体的实际尺小进行接算：相同乎底孔直经不同声程的规则形反射佳计算公式抑下，AdB=401g
一试块中2.5半底孔声程：
5转子律中献陷的向程。
图4.1SX7Z—1实心转子灵敏度试块会
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
