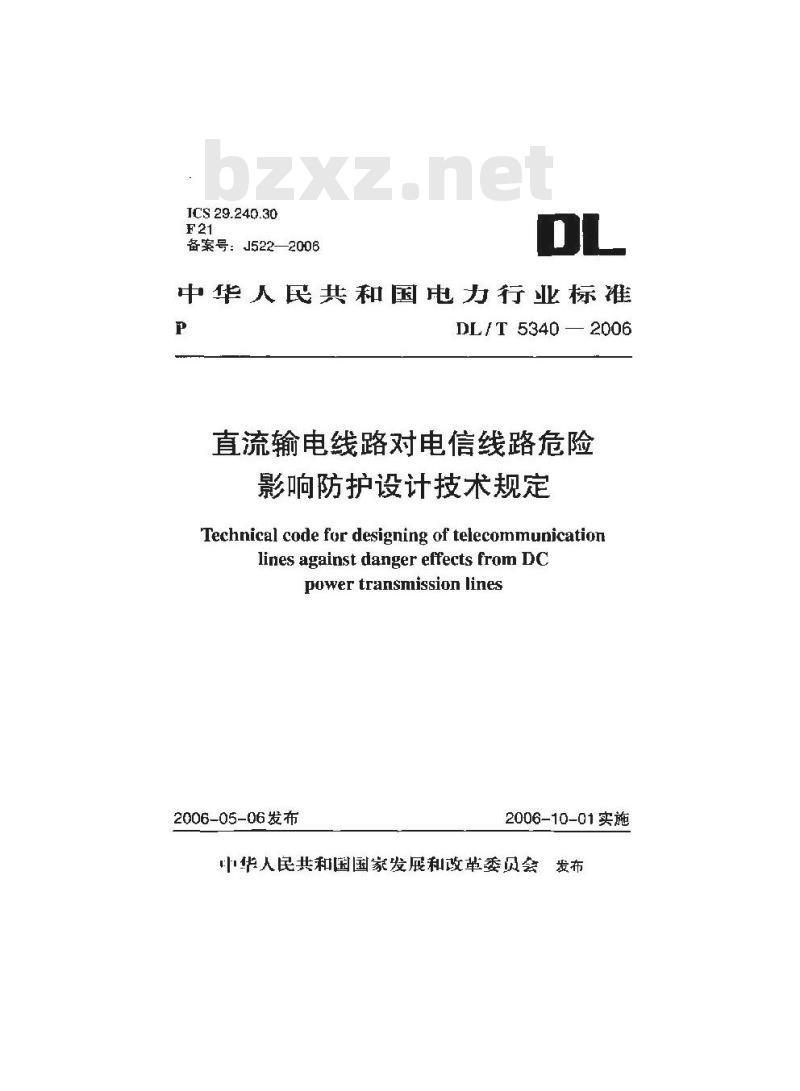

【电力行业标准(DL)】 直流输电线路对电信线路危险影响防护设计技术规程

ICS29.240.30
备案号：J522—2006
中华人民共和国电力行业标
DL/T 5340 —2006
直流输电线路对电信线路危险
影响防护设计技术规定
Technical code for designing of telecommunicationlines against danger effects from DCpower transmission lines免费标准下载网bzxz
2006-05-06发布
2006-10-01实施
中华人民共和国国家发展和改革委员会发布前言

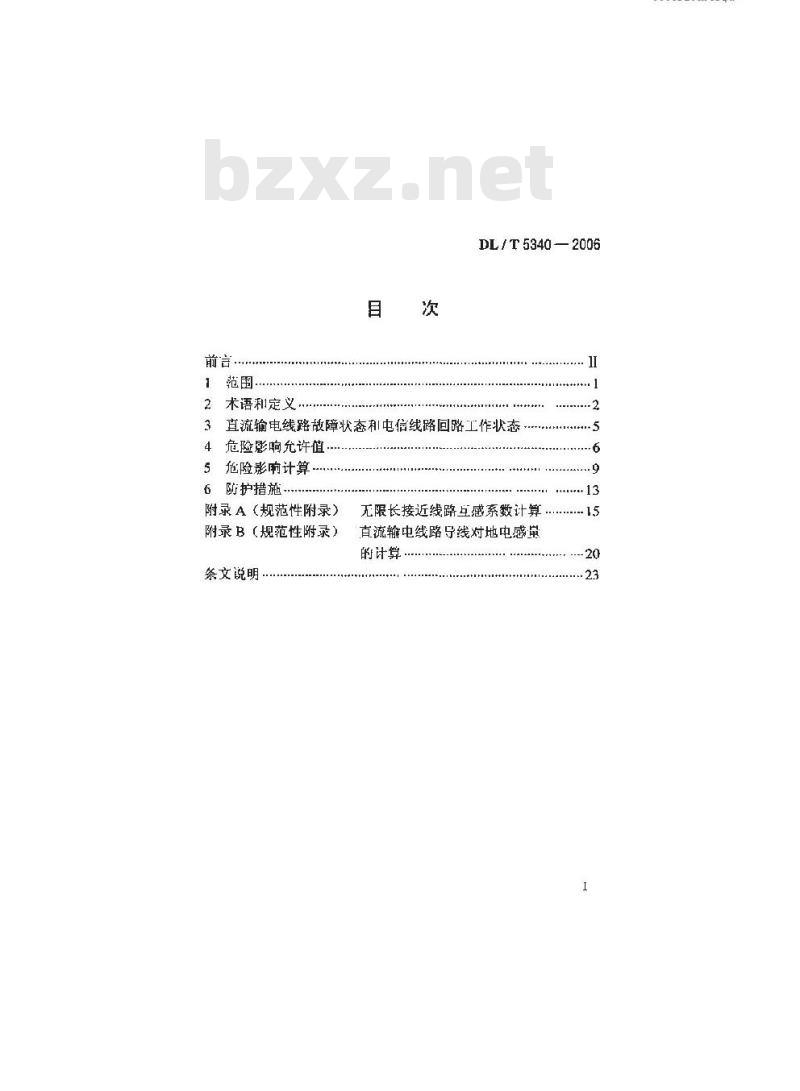

范围·
术语和定义，
DL/ T 5340 — 2006
3直流输电线路故障状态和电信线路回路工作状态，4危险影响允许值
5危险影扇计算
防护措施
附录A（规范性附录）
附录B（规范性附录）
条文说明．
无限长接近线路互感系数计算
..... 1.5
直流输电线路导线对地电感鼠
的计算
-TKAONiKAca-
DL/T 5340—2006

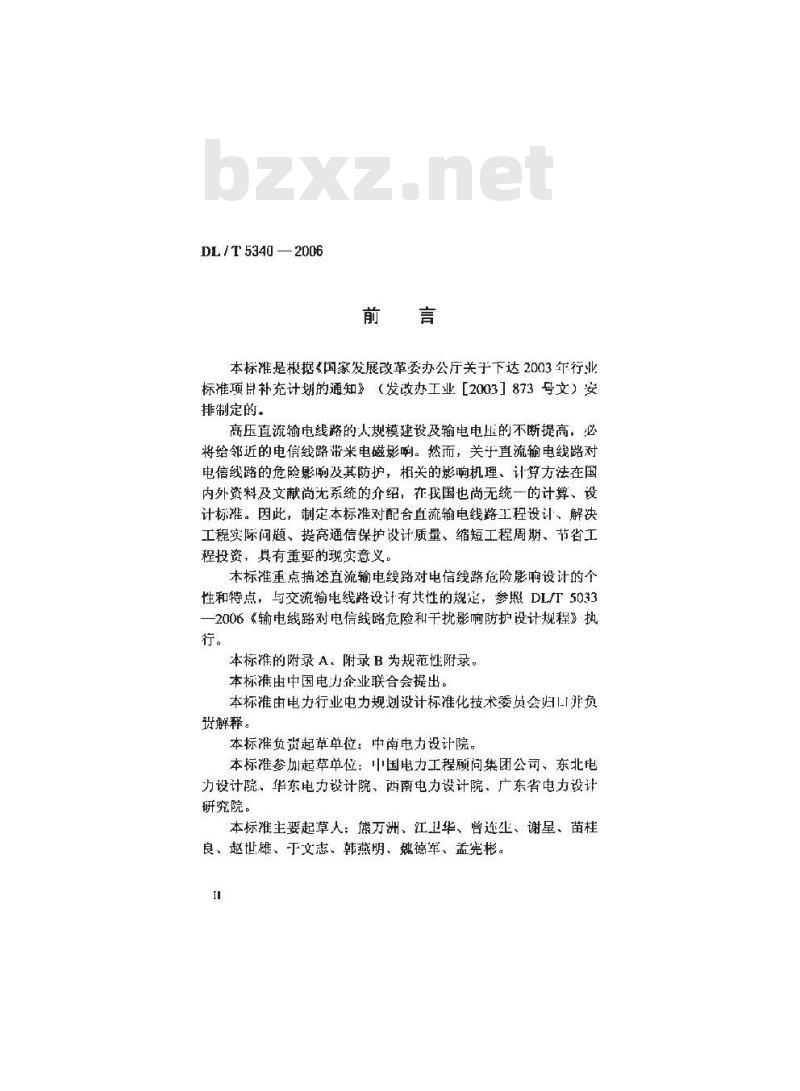

本标准是根据国家发展改革委办公厅关子下达2003年行业标准项目补充计划的通知》（发改办工业［2003】873号文】安排制定的。
高压直流输电线路的人规模建设及输电电压的不断提高，必将给邻近的电信线路带米电磁影响。然而，关于直流输电线路对电信线路的危险影响及其防护，相关的影响机理、计算方法在国内外资料及文献尚无系统的介绍，在我国也尚无统一的计算、设计标雅。固此，制定本标准对配合直流输电线路程设计、解决工程窦际问题、提高通信保护改计质量，缩短工程周期、节省工程投资，具有重要的现实意义。本标准重点描述直流输电线路对电信线路危险影响设计的个性和特点，与交流输电线路设计有共性的规定，参照DLT5033一2006&输电线踏对电信线路危险和干扰影响防护设计规程热行。
本标准的附录A，附录B为规范性附录。本标准由中国电力企业联合会提出。本标准由电力行业电力规划设计标准化技术委员会归1-1并负遗释。
本标准负资起草单位：中南电力设计院。本标准参加起草单位：中国电力工程顾问集团公司、东北电力设计院、华东电力设计院、西南电力设计院、广东省电力设计研究院。
本标淮主要起草人：熊万洲，江卫华、曾连尘、谢星、苗桂良、赵世雄、于文志、韩燕明、魏德军、孟宪彬。1范
DL/T5340—2006

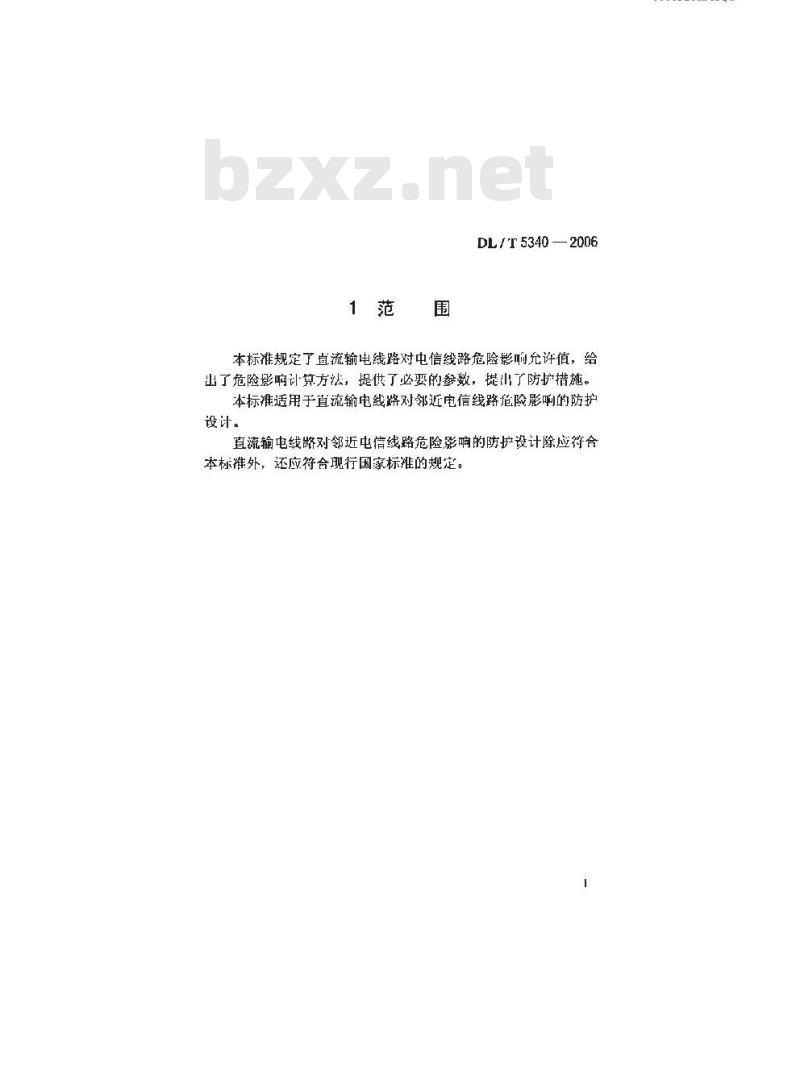

本标准规定了直流输电线路对电信线路危险影响允许值，给出了危险影响计算方法，提供了必要的参数，提山了防护措施。本标准适用于直流输电线路对邻近电信线路危险影响的防护设计。
直流输电线路对邻近电信线路危险影响的防护设计除应符合本标准外，还应符合现行国家标雅的规定。-
-TrKAoNiKAca-
DL/T 5340 —2006

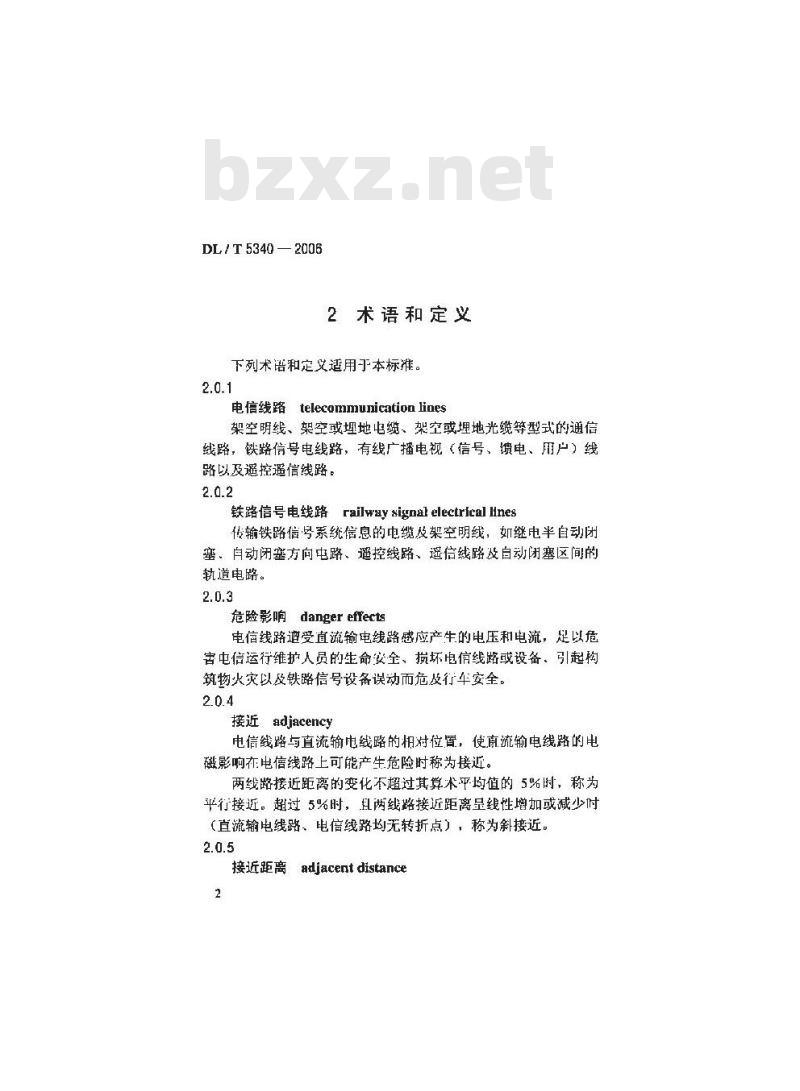

2术语和定义
下列术谱和定义适用于本标准。2.0.1
电信线路telecommunicationlines架空明线、架空或埋地电缆、架空或埋地光缆等型式的通信线路，铁路信号电线路，有线广播电视（信号、馈电、用户）线路以及遥控遥信线路。
铁路信号电线路
各railway signal electrical lines传输铁路信号系统信息的电缆及架空明线，如继电半自动闭塞、自动闭塞方向电路、通控线路、遥信线路及自动闭塞区间的轨道电路。
危险影响 danger effects
电信线路遭受直流输电线路感应产牛的电压和电流，足以危害电信运行维护人员的生命安全、损坏电信线路或设备：引起构筑物火灾以及铁路信号设备误动而危及行车安全。2.0.4
接近adjacency
电信线路与直流输电线路的相对位置，使直流输电线路的电影响在电信线路上可能产生危险时称为接近。两线路接近距离的变化不超过其算术平均值的5%时，称为平行接近。超过5%时，且两线路接近距离呈线性增加或减少时（直流输电线路、电信线路均无转折点），称为斜接近。2.0.5
接近距离adjacent distance
DL/T5340—2006
在电信线路中心线工任意一点引伸到直流输电线路中心线，并与直流输电线路方向垂直的距离。2.0.6
接近段长度 length of adjacent sect电信线路接近段在直流输电线路上的投影长度。2.0.7
交叉跨越
eross-over
直流输电线路从电信线路的一侧跨越至另一侧。2.0.8
磁影响 Inductive coupling effect由直流输电线路和大地中的电流通过感性耦合对电信线路心生的影响。
电影响capacitive couplingeffect由直流输电线路的电压通过容性耦合对电信线路产生的影。
resistive coupling effect
地电流影响
流过直流输电线路杆塔接地装置的短路电流，在流入与流出大地的区域与远方大地之间产生电位差,使大地电位升高，通过大地阻性耦合对电信局（站）接地装置，地下电缆：生的影响，2.0.11
磁感应纵电动势magneticinductionendlongekectromotance直流输电线路和大地中的电流在电信线路上任意两点间感应的电位差。
磁感应对地电压magnetic Induction ground voltage直流输电线路和大地中的电流在电信线路上任意一点所感应的对地电。
iiKANiKAca
DL / T 5340 -— 2006
轨道电路railway circuit
利用铁路的轨道作为导体组成的，用以检查该段铁路上有无列车占用、传递列车占用信息及实现地面与列车间信息传递的通路。
自动闭塞方向电路
automatic obturate way circuit自动闭塞区段内，同一铁路上列车双方向运行时，用以确定列车运行方向的电路（般与铁路通信线同路由）。2.0.15
有线广播信号线
broadcasting signal lines
有线广播信号传输系统中的信号传输线。2.0.16
有线广播馈电线
broadcasting feedback lines
有线广播功率传输系统中的馈电传输线。2.0.17
有线广播用户线
broadcasting user's lines
有线广播功率传输系统中，匹配变压器输出端与用户设备输入端之间的传输线。
DL/T5340—2006
3直流输电线路故障状态和电信线路回路工作状态
3.0.1直流输电线路对邻近电信线路可能产生危险影响的故障状态，应考虑下列几种情况：
1单极运行直流输电系统的直流输电线路极导线接地短路。2双极运行直流输电系统的直流输电线路一极导线接地短路。
2在计算直流输电线路对邻近电信线路危险影响时，根据3.0.2
电信线路工作状态，选择下列方式：1电信线路回路一·端是低阻抗接地，而另一端是高阻抗接地（开路）。
2电信线路回路两终端经低阻抗接地3电信线路回路两终端的导线与人地间都是高阻抗（开路）。irKANiKAca-
DL / T 5340 — 2006
4危险影响允许值
4.0.1在直流输电线路极导线发生接地短路故障状态下，架空明线电信线整上感应产生的纵电动势或对地电压不应超过3000V（峰值）
4.0.2在直流输电线路发生接地短路故障状态下，电信电缆线路芯线上磁感应产生的纵电动势或对地电压允许值应符合下列规定。
电信电缆线路芯线两端接有隔离变压器或防雷保安器时。1）无远距离供电的电信电缆线路U.$0.85Um
U≤1.2UAl
(4.0.2-1)
(4.0.2-2)
2）“导线一大地”制远距离供电的电信电缆线路U,≤0.85Upt-Um
U,≤ 1.2UAt -Ur
(4.0.2-3)
(4.0.2-4)
3）“导线一导线”制远距离供电，而中心点接地的电信电缆线路
式中：
Un-—电缆芯线与接地护套的直流试验电压，V；(4.0.2-5)
UAI—一电缆心线与接地护套的交流试验电压（有效值），V：U———影响计算区段远供电压，V：U一直流输电线路故障时，电缆芯线的感应电压（峰值），V。6
DL/T5340—2006
2当不合4.0.2第1款规定的条件时，应取4.0.1规定的数值，同时应考虑电信电缆线路及两端设备的绝缘电气强度、保安单记的过流能，
4.0.3在直流输电线路极导线发生接地短路故障状态下，电信光缆线路上的磁感应电压（包含磁感应纵电动势和磁感应对地电压）应符合下列规定。
！有金属线对、无远距离供电的电信光缆线路U.≤0.85Um
2有金属线对、有远距离供电的电信光缆线路(4.0.3-1)
1）“导线一大地”制远距离供电的电信光缆线路U≤0.85U-Us
(4.0.3-2)
2）“导线一导线”制远距离供电，而中心点接地的电信光缆线路
U,≤0.85UDt
3无金属线对、有金属构件的电信光缆线路U.S0.85Upl
式巾：
Un一光缆绝缘外护套的直流试验电压，V：Up影响计算区段远供电压，V
(4.0.3-3)
(4.0.3-4)
U，一一直流输电线路故障时，光缆金属构件上的感应电压(峰值），V。
4无金属构件、线对的光缆线路可不考虑危险影，4.0.4当直流输电线路发生一极导线接地短路故障时，因地电流影响对邻近地下电信电缆线路芯线利电信光缆线路的金属线对，金属构件与大地间引起的电位差，以及电信周（站）接地装上的电位升的允许值应符合4.0.2和4.0.3的规定。4.0.5直流输电线路对地下电信电缆线路或电信光缆线路同时7
iiKANiKAca
DL/T5340—2006
产生磁感应和地电流两种影响时，合成后的数值应符合4.0.2和4.0.3的规定。
6当检验直流输电线路与电信线路接近段设计，发现磁感应纵电动势和地电位升的综合影响超过充许值时，必须按3.0.2电信回路工作状态进一步计算电信线路导线的对地电压。8
DL / T 5340 — 2006
5危险影响计算
5.1计算规定
5.1.1直流输电线路发生接地短路故障，应考虑米自整流站侧故障电流对电信线路的磁危险影响：验算电信线路对地电压时，可同时考虑来自逆变站侧故障电流对电信线路的磁危险影响.5.1.2直流输电线路对地下电信电缆线路和电信光缆线路应考虑地电流影响，井应按直流输电线路发生一极导线接地短路故障时，流过杆塔接地装置的短路电流计算。5.1.3直流输电线路对理地电信电缆线路和电信光缆线路同时产生磁感应和地电流两种遂响时，应按两者平方利的平方根计算合成影响。
5.1.4在增音机、分线箱，分线盒等处装有放电器防护的电信线路，应考忠当放电器动作时，电信线路的对地电乐，5.1.5带有地线的直流输电线路，可考虑地线的返回电流效应来计算磁危险影响。
5.2磁危险影响计算
5.2.1当直流输电线路的一极导线发生接地短路故障时，短路电流通过感性揭合在电信线路上产生的纵电动势，应按式（5.2.1）计算。
E-omigst
式中;
E-电信线路上的磁感应纵电动势，V；(5.2.1)
irKANiKAca
