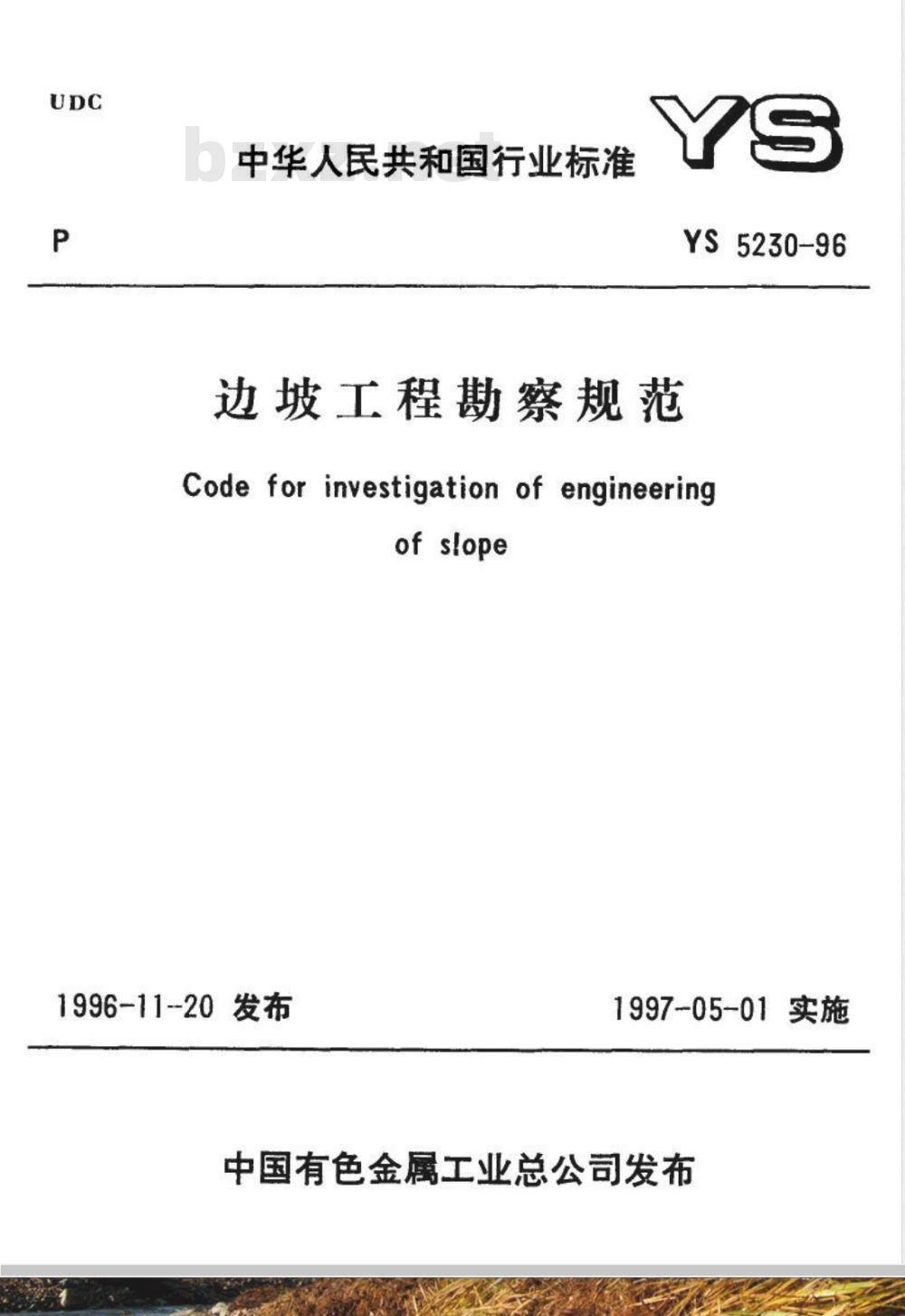

【有色金属行业标准(YS)】 边坡工程勘察规范(附条文说明)

中华人民共和国行业标准
YS5230-96
边坡工程勘察规范
Code for investigation of engineeringofslope
1996-11-20发布
1997-05-01实施
中国有色金属工业总公司发布

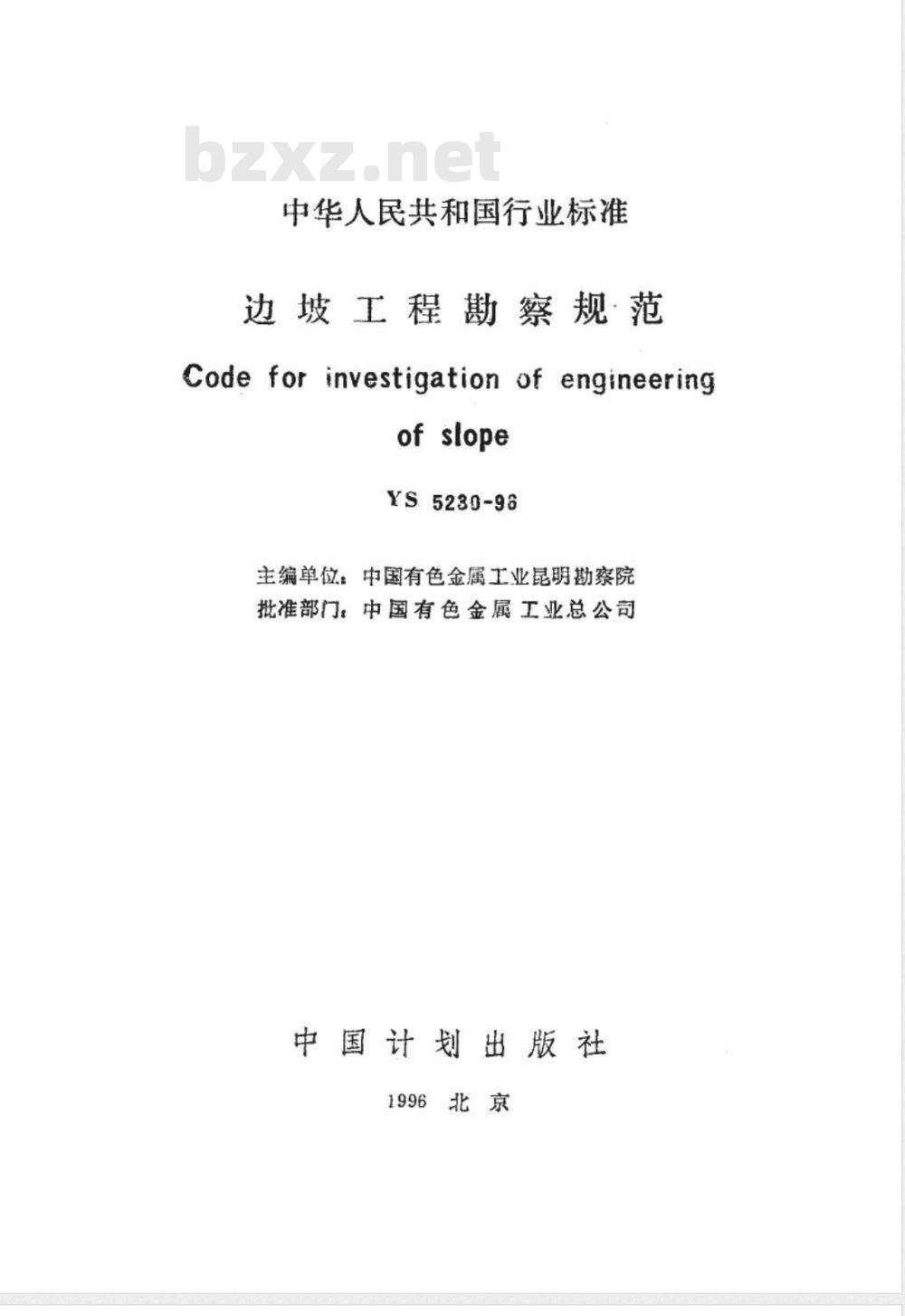

中华人民共和国行业标准
边坡工程勘察规范
Code for investigation of engineeringofslope
YS5230-96
主编单位：中国有色金属工业昆明勘察院批准部门中国有色金属工业总公司中国计划出版社
1996北京

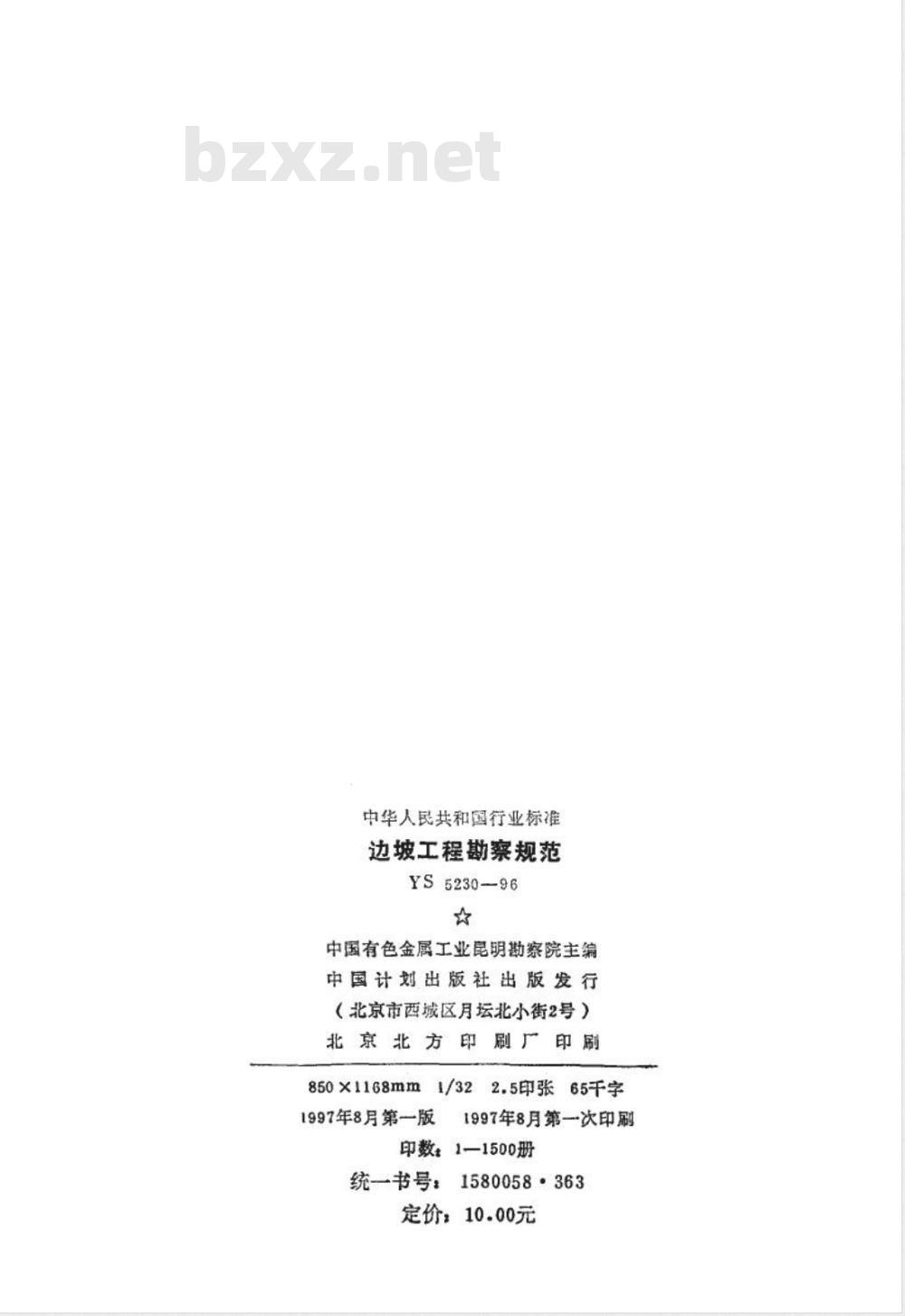

中华人民共和国行业标准
边坡工程勘察规范
YS5230-96
中国有色金属工业昆明勘察院主编中国计划出版社出版发行
（北京市西城区月坛北小街2号）北京北方印刷广印刷
850×1168mm1/322.5印张65千字1997年8月第一次印刷
1997年8月第一版
印数：11500册
统一书号：1580058363
定价：10.00元

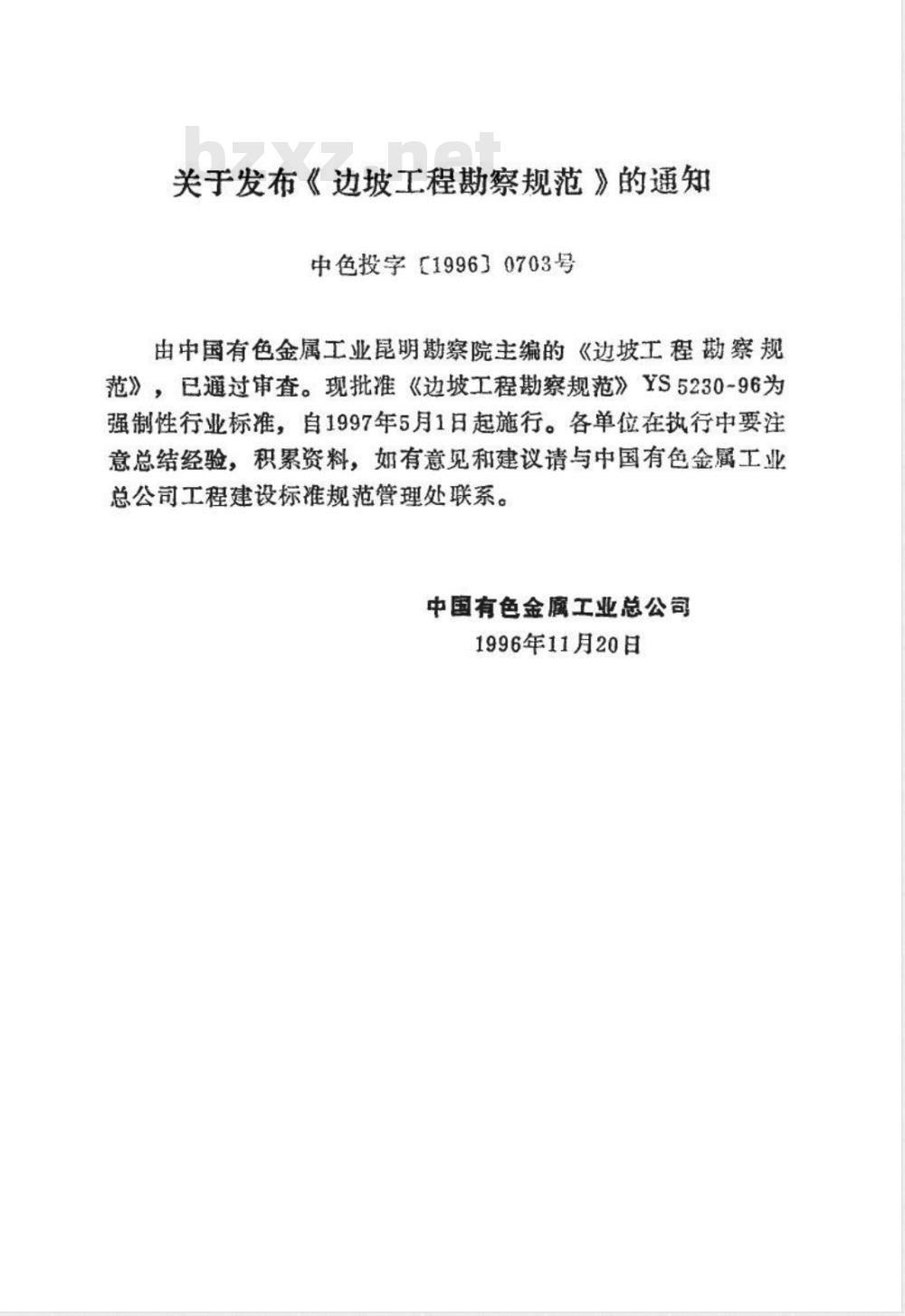

关于发布《边坡工程勘察规范》的通知中色投字［1996】0703号
由中国有色金属工业昆明勘察院主编的《边坡工程勘察规范》，已通过审查。现批准《边坡工程勘察规范》YS5230-96为强制性行业标准，自1997年5月1日起施行。各单位在执行中要注意总结经验，积累资料，如有意见和建议请与中国有色金属工业总公司工程建设标准规范管理处联系。中国有色金属工业总公司
1996年11月20日

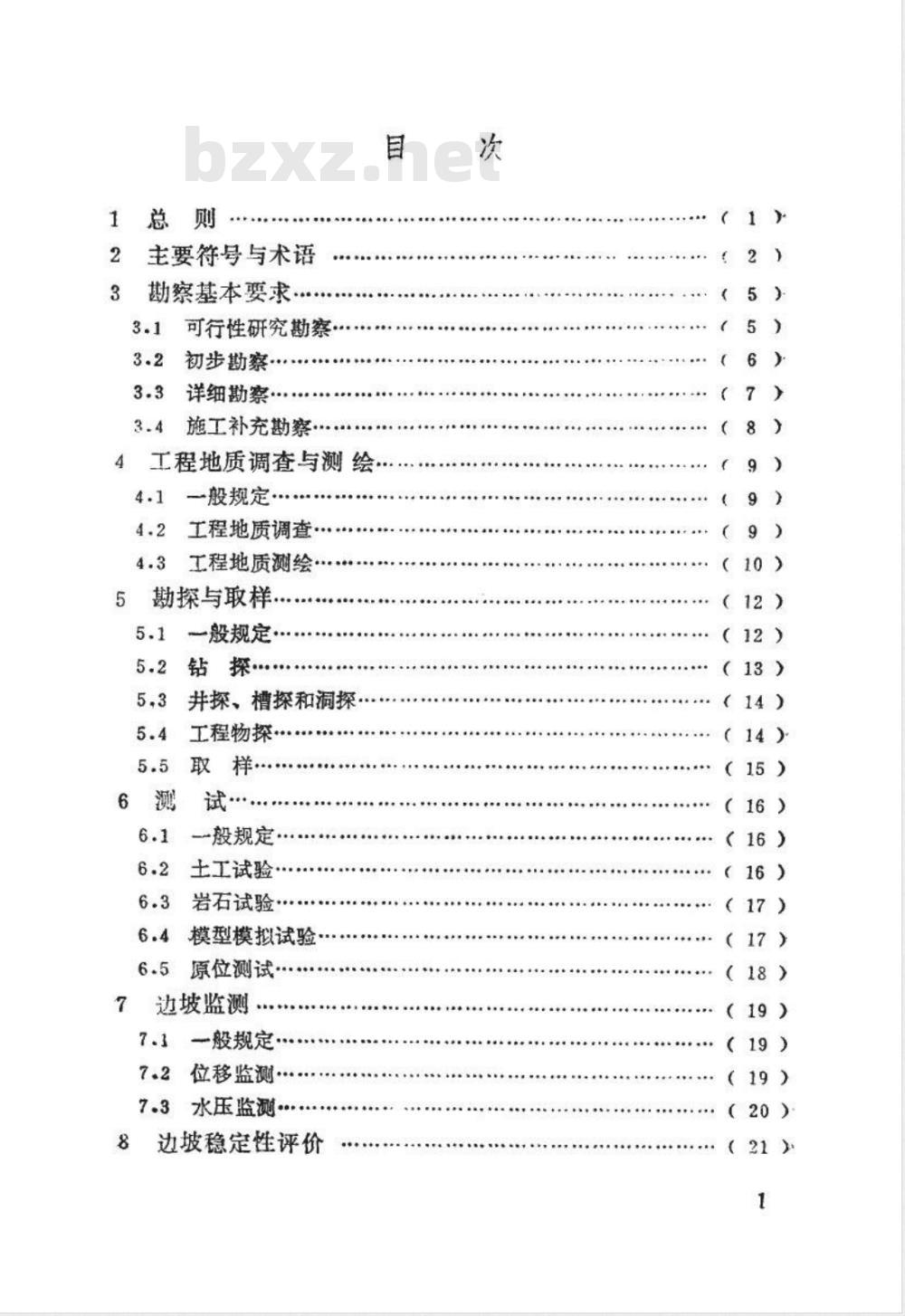

主要符号与术语
勘察基本要求
可行性研究勘察
初步勘察
详细勘察
施工补充勘察·
4工程地质调查与测绘
一般规定·
工程地质调查
工程地质测绘
5勘探与取样
一般规定·
井探、槽探和洞探
工程物探
-般规定·
土工试验·
岩石试验·
模型模拟试验
原位测试·
边坡监测
7.1—般规定
7.2位移监测…
7.3水压监测bZxz.net
边坡稳定性评价
（16）
（16）
(17）
（18）
（19）
(19）
（19）
（20）
（21)
8.1一般规定·
参数选择
因素分析·
分析评价方法：
8.5边坡防护和病害防治
9边坡工程勘察报告
般规定
边坡工程勘察报告书内容
附录A
附录B
附录C
附录D
附录E
附录F
边坡工程勘察分级.
边坡容许坡度值表
赤平极射投影图解法，
边坡稳定性定量分析
滑移破坏的稳定系数计算.
倾倒破坏的稳定性分析计算
边坡加固设计参数表
本规范用词说明
附加说明·
附：边坡工程勘察规范条文说明2
（25）
（25）
（25)
（29）
（32）
（34）
（35）
（35）
（43）
（48）
(51）
1总则
1.0.1为了统一边坡工程勘察技术要求，做到技术先进，经济合理，确保边坡工程勘察质量，特制定本规范。1.0.2本规范适用于工业与民用建筑场地及已有露天矿边坡设置建（构）筑物地段局部稳定性的边坡岩土工程勘察；不适用于水利工程、铁道工程、公路工程等边坡的岩土工程勘察。1.0.3边坡工程勘察必须按勘察阶段的要求，正确反映场地岩土条件，提出合理的工程评价，为边坡工程设计、施工提供依据。1.0.4边坡工程勘察阶段的划分，可分为可行性研究勘察、初步勘察、详细勘察。必要时，可进行施工补充勘察。可行性研究勘察应符合确定场地方案的要求，初步勘察应符合确定坡形、坡度角及稳定性评价的要求；详细勘察应符合失稳地段治理设计的要求。勘察阶段可根据实际需要进行合并或简化。1.0.5边坡工程勘察等级应根据工程安全等级、场地等级和边坡高度等级综合确定，并应符合本规范附录A的有关规定。1.0.6各勘察阶段的勘探线、勘探点的布置，应符合下列要求，a）在具有代表性地段或设置支挡结构的地段应布置勘探线b）勘探线应垂直边坡走向；
c）在边坡（帮）地层层位齐全、代表性强的部位应注意布置勘探点。
1.0.7边坡工程勘察除执行本规范外，尚应符合国家现行有关标准、规范的规定。
2.0.1主要符号
2主要符号与术语
A-一结构面面积
a—-边坡坡角
C粘聚力
F一一作用于潜在滑移体的地震力F.一边坡的稳定系数
F.——边坡的安全系数
h—边坡高度
h。——地基系数
L—潜在滑移面长度
m、m。比例系数
N——作用于潜在滑移面上的法向力Q-作用于潜在滑移体上的重力
R.一潜在滑移体最末条块的抗滑力T—作用于潜在滑移面的滑动力
U-作用于第i条块底面水压力
W潜在滑移体重量
a—潜在滑移面倾角
β--结构面倾角
βA.B-结构面交线倾角
y-土的重力密度
—水的重力密度
μ-摩擦系数
T—抗剪强度
中——内摩擦角
—传递系数
2.0.2术语
a）边坡一工业与民用建筑场地近旁的天然斜坡或经人工开挖后的斜玻。
b）天然边坡—由自然营力作用形成的斜坡。c）人工边坡一一由人工开挖形成的斜坡。d）岩质边坡一由岩层组成的边坡。e）土质边坡一—由土层组成的边坡。f）岩土混合边坡一由部分岩层和部分土层组成的边坡。g）边坡工程对边坡采取的各种勘察、设计、整治、监测等工作的总称。
h）边坡角一一边坡坡面与水平面的夹角。）稳定边坡一一系指在工程运行期间，在天然和承受工程荷载条件下，变形量在允许范围内且不发生变形破坏的边坡。j）不稳定边坡一系指在工程运行期间，在天然和承受工程荷载条件下，变形量超过充许范围且发生变形破坏的边坡。k）基本稳定边坡一一系指在天然状态下，处于稳定状态，但在承受工程荷载或自然条件改变后，可能发生变形破坏的边坡，或在稳定性评价中稳定性指标略低于规定的安全指标的边坡。1）结构面一指岩体中的各种地质界面，包括物质分异面及不连续面。是地质发展历史中，在岩体内形成的真有不间方向、不同规模、不同特征的面、缝、层、带状的地质界面。m）结构体一是由各种不同产状的各种结构面组合起来，将岩体切割而形成的不同规模的单元体。n）抗剪强度—一岩土体在剪切面上所能承受的最大剪应力。0）动水压力一一指渗流在士体中运动所受到的阻力，由渗透水·压力和渗透水摩擦力构成，其大小与渗流的水力梯度成正比，其方向与渗流方向相同。
P）静水压力一一指在地下水面以下，地下水作用在岩土颗粒上的作用力，与地下水的水柱高度成正比。g）边坡稳定系数—一系指边坡稳定分析中，潜在滑移体的抗滑力与下滑力之比。当比值等于1.0时，边坡处于极限平衡状态，当比值大于1.0时，边坡处于稳定状态，当比值小于1.0时，边坡处于不稳定状态。
r）边坡安全系数一一系指在边坡工程设计、施工或使用过程中，要求潜在滑移体的抗滑力与滑动力的比值达到工程允许范围的系数，有时，边坡的安全系数采用变形控制，此时，工程允许边坡的最大变形值与边坡实际变形值的比值称为边坡安全系数。s）单元层一二一边坡是由不同种类岩土组成的地质体，在边坡的勘察和评价过程中，把工程性质相近的岩土划归同一单元，这种岩土单元称为单元层。
3勘察基本要求
3.1可行性研究勘察
3.1.1可行性研究勘察应包括下列内容：a）调查了解场地工程地质条件和水文地质条件b）对边坡的总体稳定性进行定性评价；c）对人工边坡的边坡角提出初步推荐值，d）评价人工边坡对周围环境的影响。3.1.2可行性研究勘察应以收集资料为主，并应符合下列要求：a）收集并研究下列资料：
1）区域地质、地震资料
2）场地的工程、水文地质资料，3）当地的边坡勘察、设计经验：4）与场地条件相似的自然边坡和人工边坡的总结资料，5）对工程勘察等级为I级的场地，在有条件时，宜收集航片、卫片资料。
b）对收集到的资料进行现场校核。c）当收集资料不能满足要求时，应进行工程地质调查和少量物探、槽探工作。工程地质调查应按本规范第4章有关规定进行，物探、槽探应按本规范第5章有关规定进行。d）可行性研究勘察的边坡稳定性评价，应符合确定场地的要求，并应着重调查分析是否存在对边坡总体稳定性构成威胁的规模较大的软弱结构面。当存在对稳定性有重大影响的不良地质条件，且不能避让时，应建议另行专题研究。5
