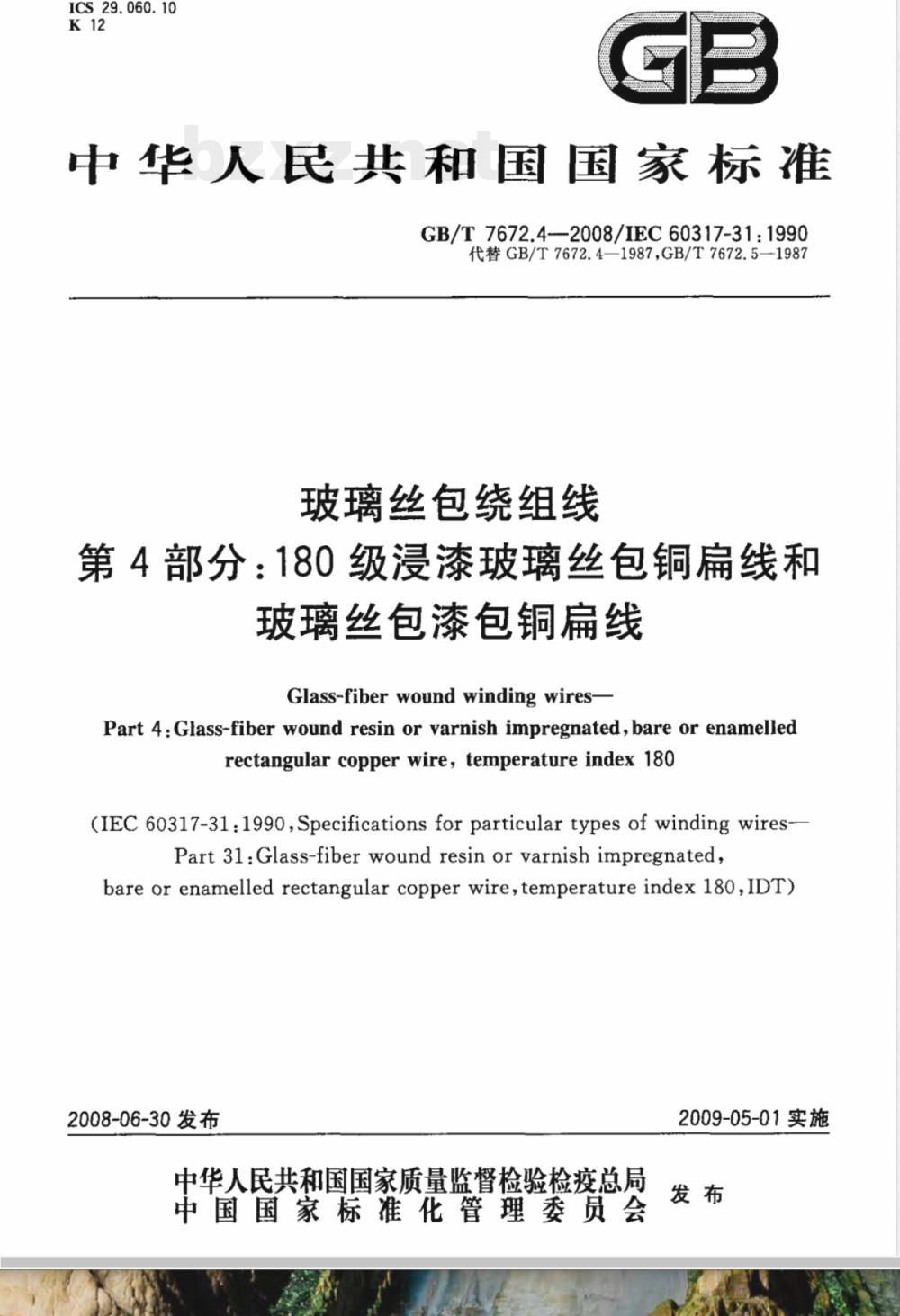

【国家标准(GB)】 玻璃丝包绕组线 第4部分：180级浸漆玻璃丝包铜扁线和玻璃丝包漆包铜扁线

ICS29.060.10
中华人民共和国国家标准
GB/T7672.42008/IEC60317-31:1990代替GB/T7672.4—1987GB/T7672.5—1987玻璃丝包绕组线
第4部分：180级浸漆玻璃丝包铜扁线和玻璃丝包漆包铜扁线
Glass-fiberwound winding wires-Part4:Glass-fiberwound resinor varnish impregnated,bareorenamelledrectangular copper wire, temperature index 180(IEC60317-3l.1990,SpecificationsforparticulartypesofwindingwiresPart 3l.Glass-fiber woundresinor varnishimpregnatedbare or enamelled rectangular copper wire,temperature index 180,IDT)2008-06-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-05-01实施

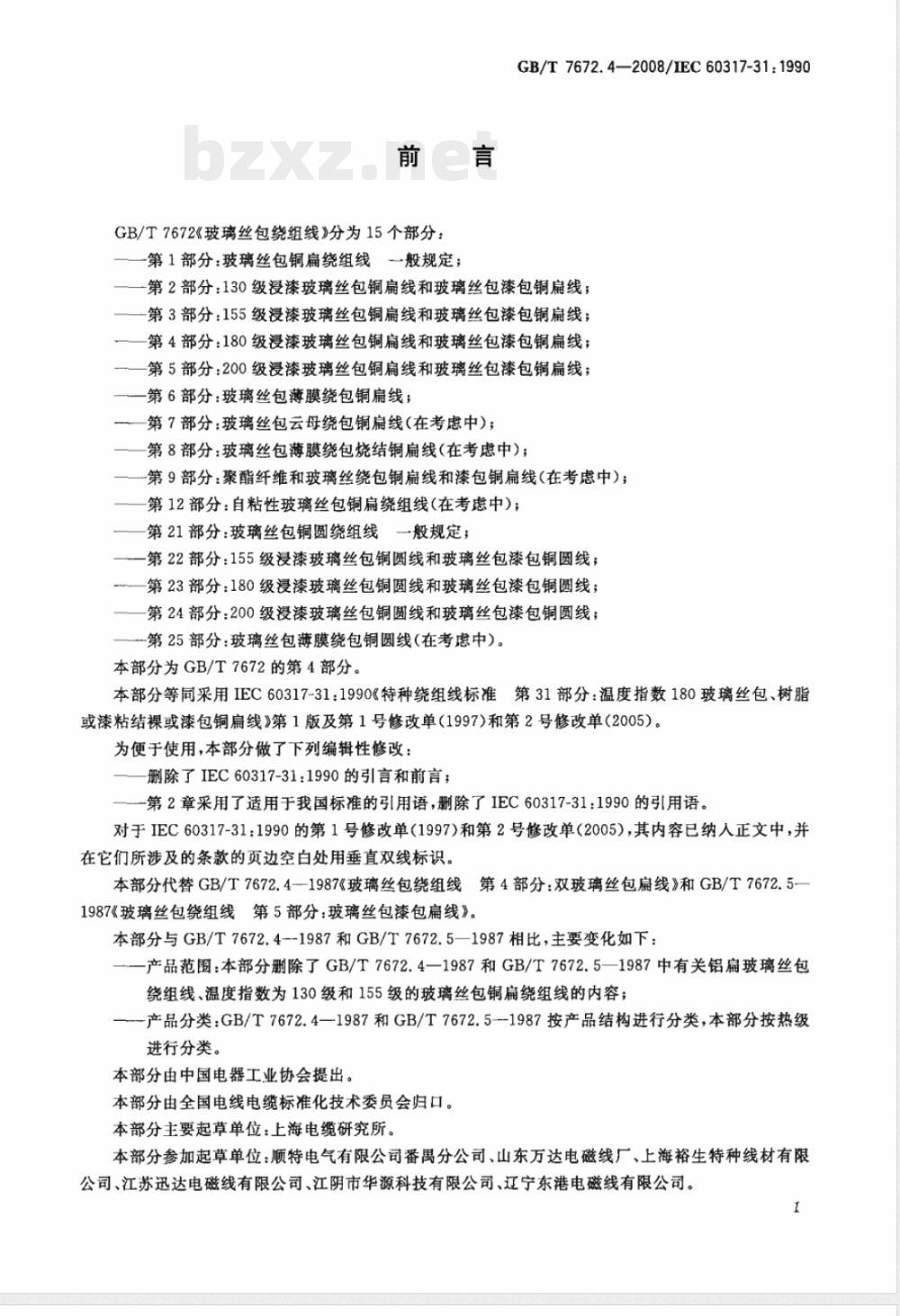

GB/T7672《玻璃丝包绕组线》分为15个部分：第1部分：玻璃丝包铜扁绕组线一般规定；GB/T7672.4—2008/IEC60317-31:1990一第2部分：130级浸漆玻璃丝包铜扁线和玻璃丝包漆包铜扁线；一第3部分：155级浸漆玻璃丝包铜扁线和玻璃丝包漆包铜扁线；一第4部分：180级浸漆玻璃丝包铜扁线和玻璃丝包漆包铜扁线；第5部分：200级浸漆玻璃丝包铜扁线和玻璃丝包漆包铜扁线；第6部分：玻璃丝包薄膜绕包铜扁线：第7部分：玻璃丝包云母绕包铜扁线（在考虑中）；第8部分：玻璃丝包薄膜绕包烧结铜扁线（在考中）；第9部分：聚酯纤维和玻璃丝绕包铜扁线和漆包铜扁线（在考虑中）；第12部分：自粘性玻璃丝包铜扁绕组线（在考虑中）；第21部分：玻璃丝包铜圆绕组线一般规定；一第22部分：155级浸漆玻璃丝包铜圆线和玻璃丝包漆包铜圆线；一第23部分：180级浸漆玻璃丝包铜圆线和玻璃丝包漆包铜圆线：一一第24部分：200级浸漆玻璃丝包铜圆线和玻璃丝包漆包铜圆线；一第25部分：玻璃丝包薄膜绕包铜圆线（在考虑中）。本部分为GB/T7672的第4部分。
本部分等同采用IEC60317-31：1990特种绕组线标准第31部分：温度指数180玻璃丝包、树脂或漆粘结裸或漆包铜扁线》第1版及第1号修改单（1997）和第2号修改单（2005）。为便于使用，本部分做了下列缩辑性修改：删除了IEC60317-31：1990的引言和前言；一第2章采用了适用于我国标准的引用语，删除了IEC60317-31：1990的引用语。对于IEC60317-31：1990的第1号修改单（1997）和第2号修改单（2005），其内容已纳人正文中，并在它们所涉及的条款的页边空白处用垂直双线标识。本部分代替GB/T7672.4—1987《玻璃丝包绕组线第4部分：双玻璃丝包扁线》和GB/T7672.5-1987《玻璃丝包绕组线第5部分：玻璃丝包漆包扁线》。本部分与GB/T7672.4-1987和GB/T7672.5—1987相比，主要变化如下：——产品范围：本部分删除了GB/T7672.4—1987和GB/T7672.5—1987中有关铝扁玻璃丝包绕组线、温度指数为130级和155级的玻璃丝包铜扁绕组线的内容：—产品分类：GB/T7672.4—1987和GB/T7672.5-1987按产品结构进行分类，本部分按热级进行分类。
本部分由中国电器工业协会提出。本部分由全国电线电缆标准化技术委员会归口。本部分主要起草单位：上海电缆研究所。本部分参加起草单位：顺特电气有限公司番禺分公司、山东万达电磁线厂、上海裕生特种线材有限公司、江苏迅达电磁线有限公司、江阴市华源科技有限公司、辽宁东港电磁线有限公司。1

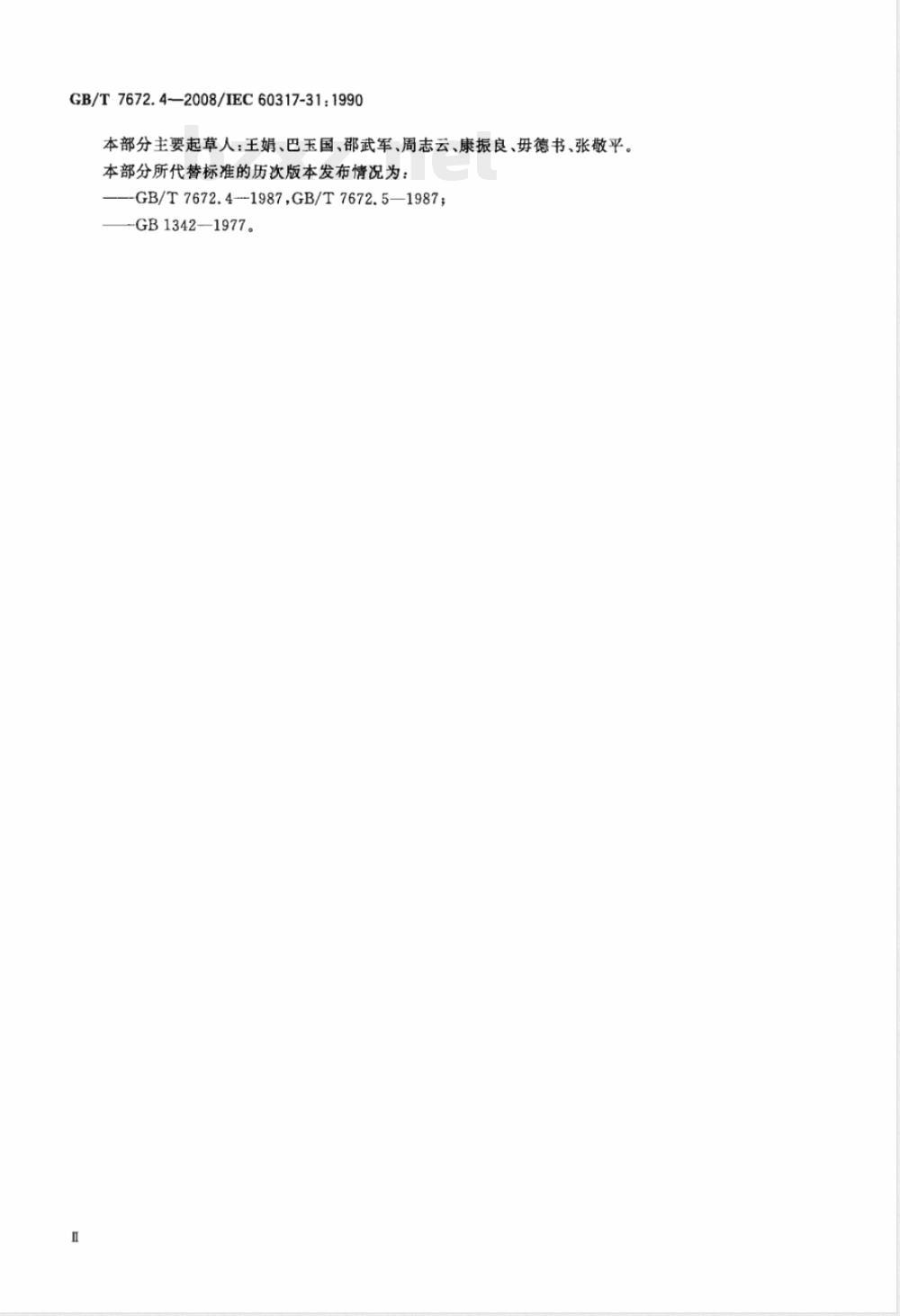

GB/T7672.4—2008/IEC60317-31:1990本部分主要起草人：王娟、巴玉国、邵武军、周志云、康振良、母德书、张敬平。本部分所代替标准的历次版本发布情况为：GB/T7672.4--1987GB/T7672.5—1987；GB1342—1977。

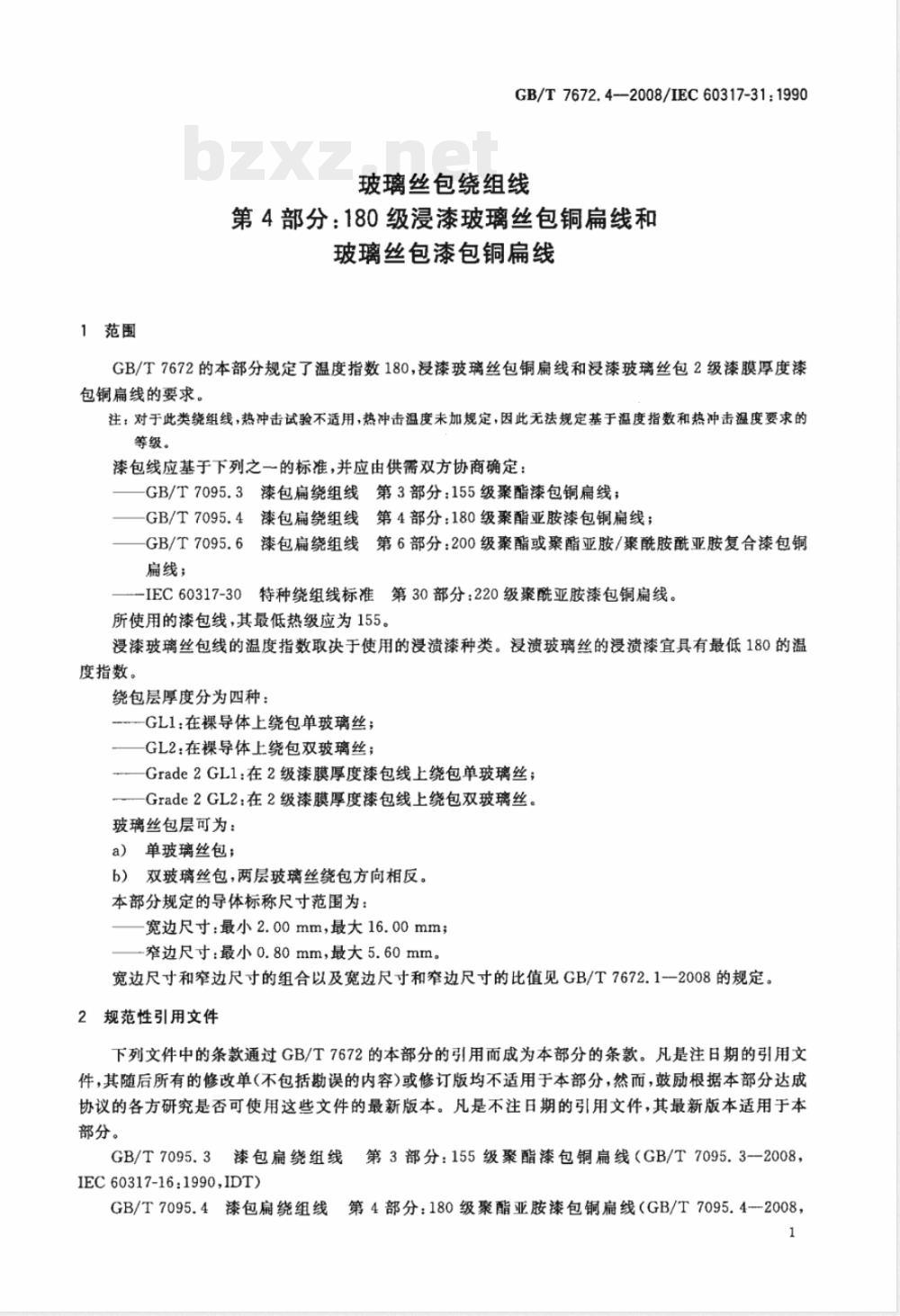

1范围
GB/T7672.4-—2008/IEC60317-31:1990玻璃丝包绕组线
第4部分：180级浸漆玻璃丝包铜扁线和玻璃丝包漆包铜扁线
GB/T7672的本部分规定了温度指数180，浸漆玻璃丝包铜扁线和浸漆玻璃丝包2级漆膜厚度漆包铜扁线的要求。
注：对于此类绕组线，热冲击试验不适用，热冲击温度未加规定，因此无法规定基于温度指数和热冲击温度要求的等级。
漆包线应基于下列之一的标准，并应由供需双方协商确定：GB/T7095.3漆包扁绕组线第3部分：155级聚酯漆包铜扁线；GB/T7095.4漆包扁绕组线第4部分：180级聚酯亚胺漆包铜扁线；GB/T7095.6
漆包扁绕组线第6部分：200级聚酯或聚酯亚胺/聚酰胺酰亚胺复合漆包铜扁线；
一IEC60317-30特种绕组线标准第30部分：220级聚酰亚胺漆包铜扁线。所使用的漆包线，其最低热级应为155。浸漆玻璃丝包线的温度指数取决于使用的浸溃漆种类。浸渍玻璃丝的浸渍漆宜具有最低180的温度指数。
绕包层厚度分为四种：
GL1：在裸导体上绕包单玻璃丝；GL2：在裸导体上绕包双玻璃丝；—Grade2GL1：在2级漆膜厚度漆包线上绕包单玻璃丝；Grade2GL2：在2级漆膜厚度漆包线上绕包双玻璃丝。玻璃丝包层可为：
a）单玻璃丝包；
b）双玻璃丝包，两层玻璃丝绕包方向相反。本部分规定的导体标称尺寸范围为：宽边尺寸：最小2.00mm，最大16.00mm；一窄边尺寸：最小0.80mm，最大5.60mm。宽边尺寸和窄边尺寸的组合以及宽边尺寸和窄边尺寸的比值见GB/T7672.1一2008的规定，2规范性引用文件
下列文件中的条款通过GB/T7672的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T7095.3漆包扁绕组线第3部分：155级聚酯漆包铜扁线（GB/T7095.3一2008，IEC60317-16.1990,IDT)
GB/T7095.4漆包扇绕组线
第4部分：180级聚酯亚胺漆包铜扁线（GB/T7095.4-20081

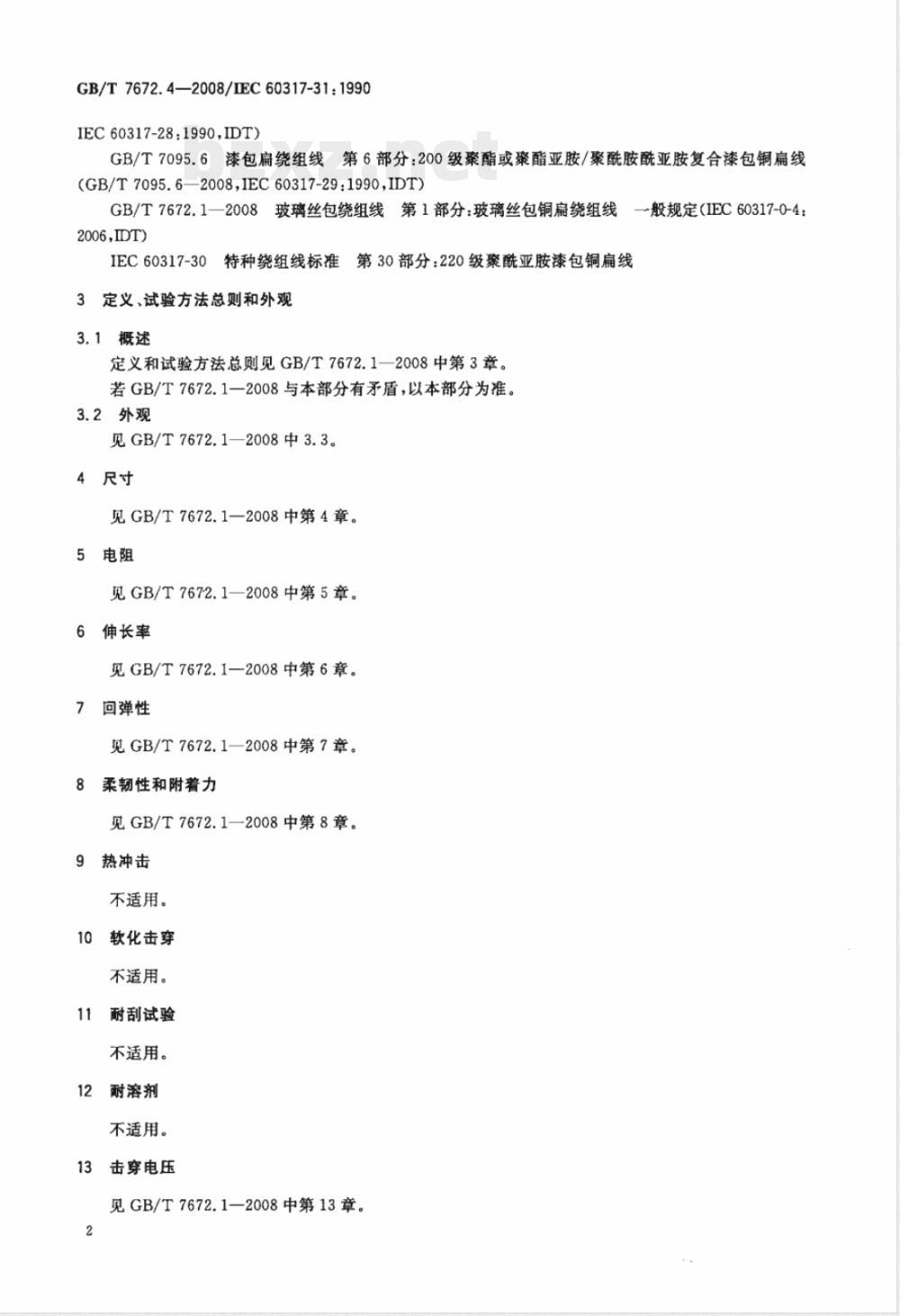

GB/T7672.4-2008/IEC60317-31:1990IEC60317-28:1990,IDT)
GB/T7095.6漆包扁绕组线
第6部分：200级聚酯或聚酯亚胺/聚酰胺酰亚胺复合漆包铜扁线(GB/T7095.6—2008,IEC60317-29：1990,IDT）GB/T7672.1—2008玻璃丝包绕组线一般规定（IEC60317-0-4：
第1部分：玻璃丝包铜扁绕组线
2006DT)
IEC60317-30
特种绕组线标准
第30部分：220级聚酰亚胺包铜扁线3定义、试验方法总则和外观
3.1概述
定义和试验方法总则见GB/T7672.1—2008中第3章。若GB/T7672.1—2008与本部分有矛盾，以本部分为准。3.2外观
见GB/T7672.1—2008中3.3。
4尺寸
见GB/T7672.1—2008中第4章。
5电阻
见GB/T7672.1—2008中第5章。
6伸长率
见GB/T7672.1—2008中第6章。
7回弹性
见GB/T7672.1-2008中第7章。
柔韧性和附着力
见GB/T7672.1—2008中第8章。
热冲击
不适用。
软化击穿
不适用。
耐刮试验
不适用。
耐溶剂
不适用。
击穿电压
见GB/T7672.1—2008中第13章。2
绝缘连续性
不适用。
温度指数
见GB/T7672.12008中第15章。
耐冷冻剂
不适用。
直焊性
不适用。
热粘合或溶剂粘合
不适用。
介质损耗因数
不适用。
耐变压器油
不适用。
不适用。
针孔试验
不适用。
见GB/T7672.1—2008中第30章。GB/T7672.42008/IEC60317-31:1990bzxz.net
