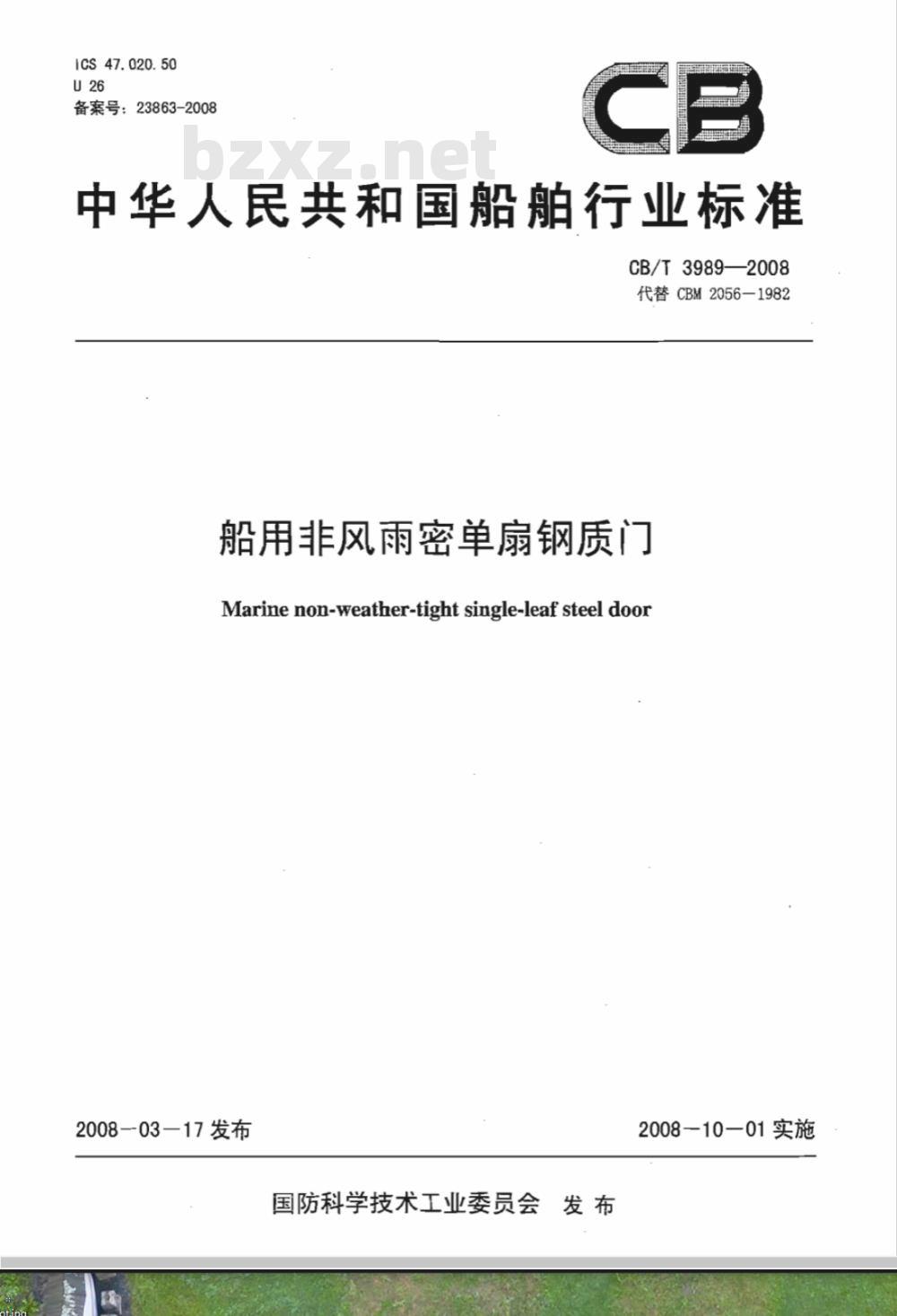

【船舶行业标准(CB)】 船用非风雨密单扇钢质门

ICS47.020.50
备案号：23863-2008
中华人民共和国船舶行业标准
CB/T3989—2008
代替CBM2056-1982
船用非风雨密单扇钢质门
Marine non-weather-tight single-leaf steel door2008-03-17发布
国防科学技术工业委员会发布
2008—10—01实施

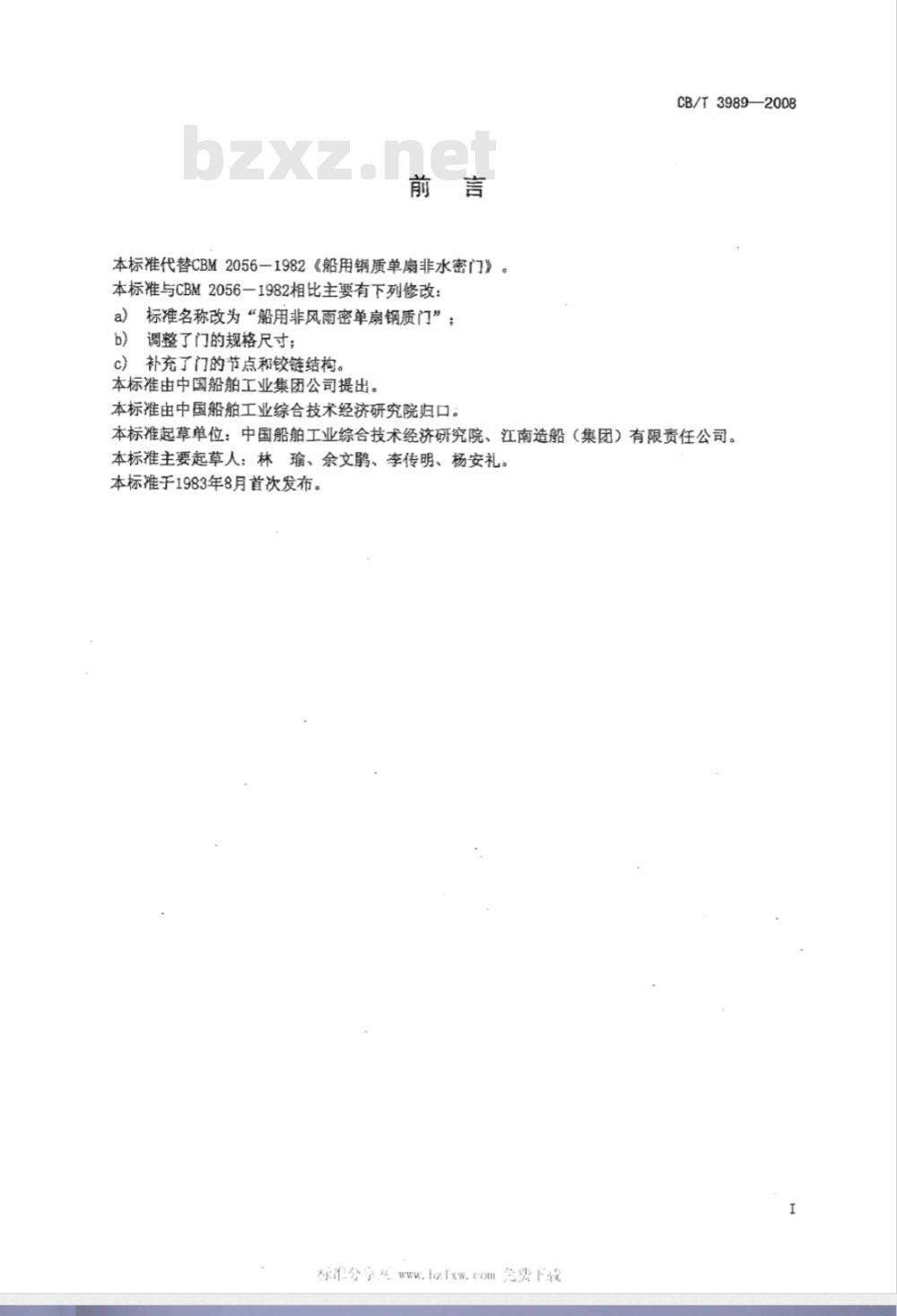

本标准代替CBM2056一1982《船用钢质单扇非水密门》。本标准与CBM2056一1982相比主要有下列修改：a）标准名称改为“船用非风雨密单扇钢质门”；b）调整了门的规格尺寸；
c）补充了门的节点和铰链结构。本标准由中国船舶工业集团公司提出。本标准由中国船舶工业综合技术经济研究院归口。CB/T3989—2008
本标准起草单位：中国船舶工业综合技术经济研究院、江南造船（集团）有限责任公司。本标准主要起草人：林瑜、余文鹃、李传明、杨安礼。本标准于1983年8月首次发布。
综分产xwww.z.Ixw。com免费下线CB/T3989—2008
船用非风雨密单扇钢质门
本标准规定了船用非风雨密单扇钢质门（以下简称钢质门）的分类、要求、试验方法、检验规则、标志、包装和运输
准生间动本入因用的的计、制进和的收。本标准适用于各类船舶室内
2规范性引用文件
下列文件中的条款通
过标准的引
的条款
凡是注日期的引用文件，其随后所有的修改单（不包含勘误的内容）
约不适用
修订版
本标准，然而
鼓励根据不标
是否可使用这些文件
GB/T699-199
GB/T700-
GB/T1220
GB/T1958
GB/T8923
GB/T11874
CB/T270
CB/T3324
3分类和标记
本。凡是
碳素结构
素结构钢
不锈钢棒
何量技术规范
期的引用文件，
最新版本适
形状和位置公差、检测规定
涂装前钢材表面锈蚀等级和除锈等级门和窗开启方向和符号标志
船用钢质固定圆窗
钢质装件精度要求
3.1型式和规格
钢质门的型式
冠规格号见表1。
带固定圆育的钢质
钢质门的型式和规格号
、1460、660、167
带固定限
1460、1660、1670
标准达成协议的各方研究
标准。
1770、1870、1875、1880
1770、1870、1875、1880
CB/T3989—2008
3.2结构和尺寸

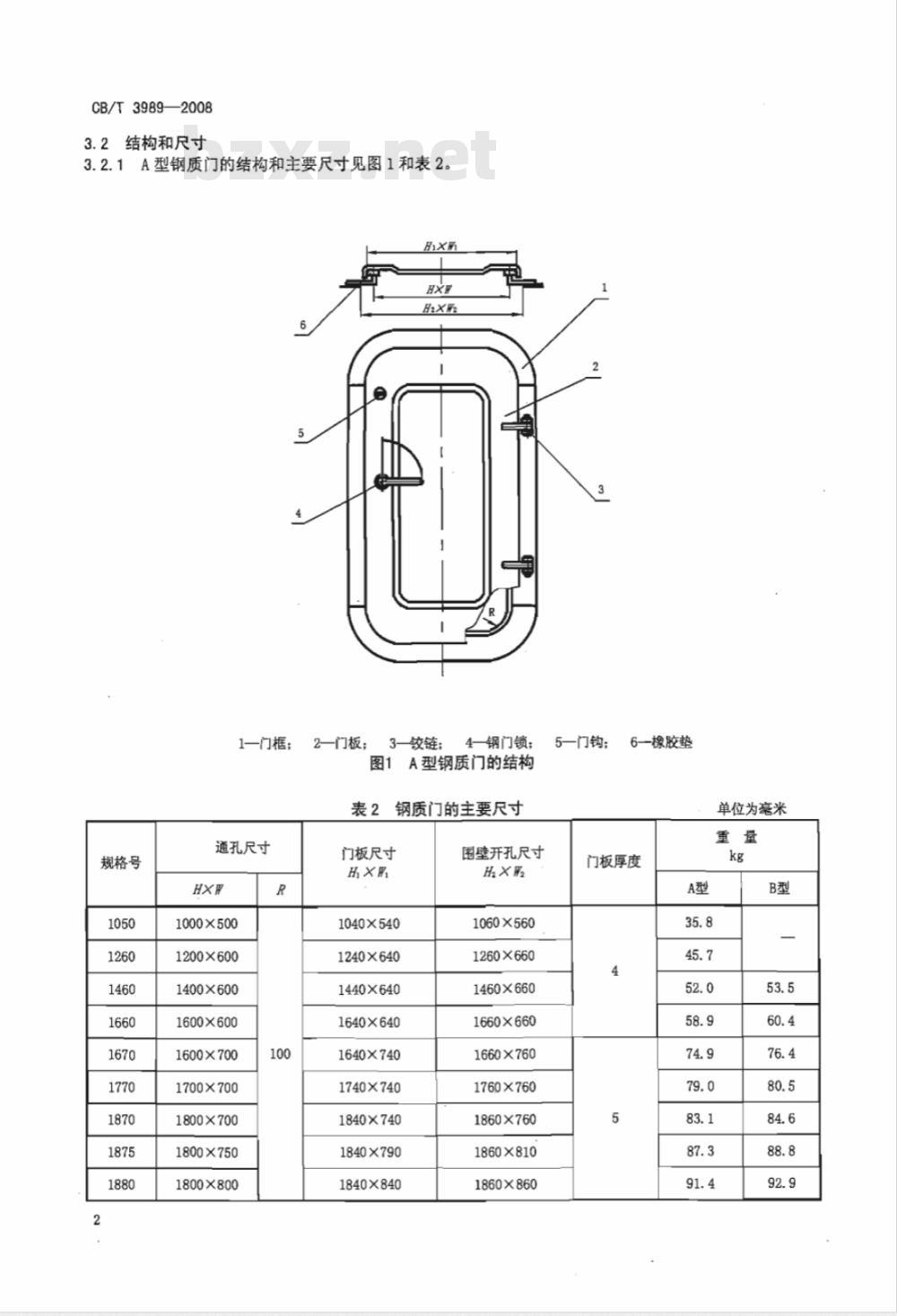

3.2.1A型钢质门的结构和主要尺寸见图1和表2。HXR
1一门框；
通孔尺寸
规格号
1000×500
1200×600
1400×600
1600×600
1600×700
1700×700
1800×700
1800×750
1800×800
2一门板；
3-铰链；
4钢门锁；
图1A型钢质门的结构
表2钢质门的主要尺寸
门板尺寸
1040×540
1240×640
1440×640
1640×640
1640×740
1740×740
1840×740
1840×790
1840×840
围壁开孔尺寸
1060X560
1260X660
1460×660
1660×660
1660×760
1760×760
1860×760
1860×810
1860×860
5一门钩；
6一橡胶垫
门板厚度
单位为毫米

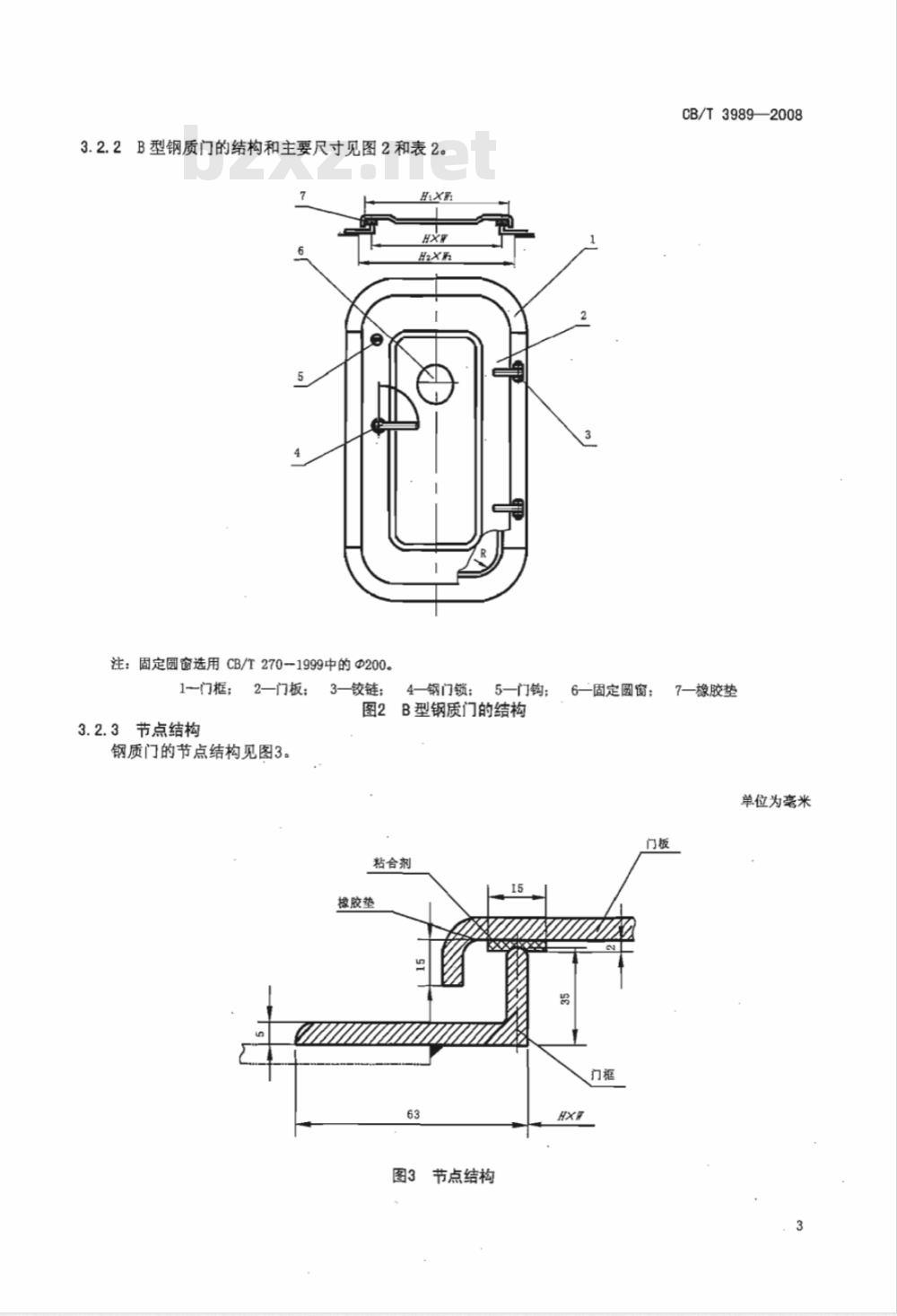

3.2.2B型钢质门的结构和主要尺寸见图2和表2。XE
注：固定圆窗选用CB/T270-1999中的@200。1一门框；2一门板；
3.2.3节点结构
钢质门的节点结构见图3。
3一铰链：
4一钢门锁；
5一门钩；
图2B型钢质门的结构
粘合剂
橡胶垫
图3节点结构
6一固定圆窗：
CB/T3989—2008
7一橡胶垫
单位为毫米
CB/T39892008
3.2.4铰链结构
钢质门的铰链结构见图4。
3.3开启方向
钢质门开
的表示方法按GB
3.4标记示例
600mmX600m
门框通孔户
尺寸为！
钢质门
门框通孔尺
为170
钢质门CB/T
4要求
mmX700m
4.1材料
钢质门的主要材料见表3
零件名称
门板、门框、铰链板
铰链销轴
图4铰链结构
4的规定。
外开的钢质门标记为：
圆窗左外开的钢质门标记为：
3钢质门的主要材料
碳素结构钢
优质碳素结构钢
不锈钢
Q235-A
1Cr18Nig
4.2尺寸公差和形位公差
钢质门的尺寸公差和形位公差应符合CB/T3324-1995中4.1的要求。4.3焊缝
钢质门的焊缝表面应无裂纹、夹渣。A
单位为
标准号
GB/T700-1988
GB/T699-1999
GB/T1220-1992
4.4防锈
CB/T3989—2008
钢质门的除锈应不低于GB/T8923-~1988中规定的St2级，并涂防锈底漆两道，漆膜厚度为20um。4.5启闭灵活性
钢质门启闭应无晃动和卡滞现象。5试验方法
5.1材料
钢质门所用材料用检查牌号和质量保证书的方法进行检验。结果应符合4.1的要求。5.2尺寸公差和形位公差
用直尺测量钢质门的尺寸公差，按GB/T1958规定的方法测量钢质门的形位公差。结果应符合4.2的要求。
5.3焊缝此内容来自标准下载网
用目视法检查钢质门的焊缝质量。结果应符合4.3的要求。5.4防锈
用铁砂皮将锈斑去除，用厚度仪检查漆膜厚度。结果应符合4.4的要求。5.5启闭灵活性
开关门两次检验钢质门的灵活性，结果应符合4.5的要求。检验规则
6.1检验分类
钢质门的检验分为型式检验和出厂检验。6.2型式检验
6.2.1检验时机
钢质门制造有下列情况之一时，应进行型式检验：a）首次生产或转厂生产，
结构、材料或工艺有重大改变足以影响产品性能；c）长期停产后恢复生产；
d）出厂检验结果与上次型式检验有较大差异；质量检验部门要求。
6.2.2检验项目和顺序
钢质门的型式检验项目和顺序见表4。表4钢质门检验项目
检验项目
尺寸公差和形位公差
启闭灵活性
注：●必检项目；一不检项目。型式检验
6.2.3检验样品数量
钢质门的型式检验样品数量应为两个。6.2.4判定规则
出厂检验
要求的章条号
试验方法的章条号
CB/T3989—2008
钢质门的型式检验的所有项目均符合要求，则判定型式检验合格。若有不符合要求的项目，则判定型式检验不合格。
6.3出厂检验
6.3.1检验项目和顺序
钢质门的出厂检验项目和顺序见表4。6.3.2检验数量
钢质门的出厂检验应逐个检查。6.3.3判定规则
钢质门的出厂检验的所有项目均符合要求，则判定出厂检验合格。若材料检验不符合要求，则判该钢质门出厂检验不合格。若有其它项目检验不符合要求的钢质门，允许返修复验一次。若复验符合要求，则判定钢质门出厂检验合格；若复验仍不符合要求，则判该钢质门出厂检验不合格。7标志、包装和运输
7.1标志
钢质门应有下列标志：
a）产品名称、型号和标准号：
b）制造厂名称或商标；
c）制造日期或产品批号；
d）检验合格印章。
7.2包装
钢质门应以绳索捆绑或框架木箱包装。7.3运输
钢质门在装运过程中应避免相互碰撞或冲击。中华人民共和国
船舶行业标准
船用非风雨密单扇钢质门
CB/T3989-2008
中国船舶工业综合技术经济研究院北京市海淀区学院南路70号
邮政编码：100081
网址：www.shipstd.com.cn
电话：010-62185021
船舶标准信息咨询中心出版发行版权专有不得翻印
开本880×1230
2008年9·月第1版
2008年9月第一次印刷
印数1-500
船标出字第2008105号
定价23元
80026868.1/80
