CB/T3985—2008
代替CBM2048-1982
厨房天窗
Galley rectangulay skylight
2008—03—17发布
国防科学技术工业委员会发布
2008—10—01实施

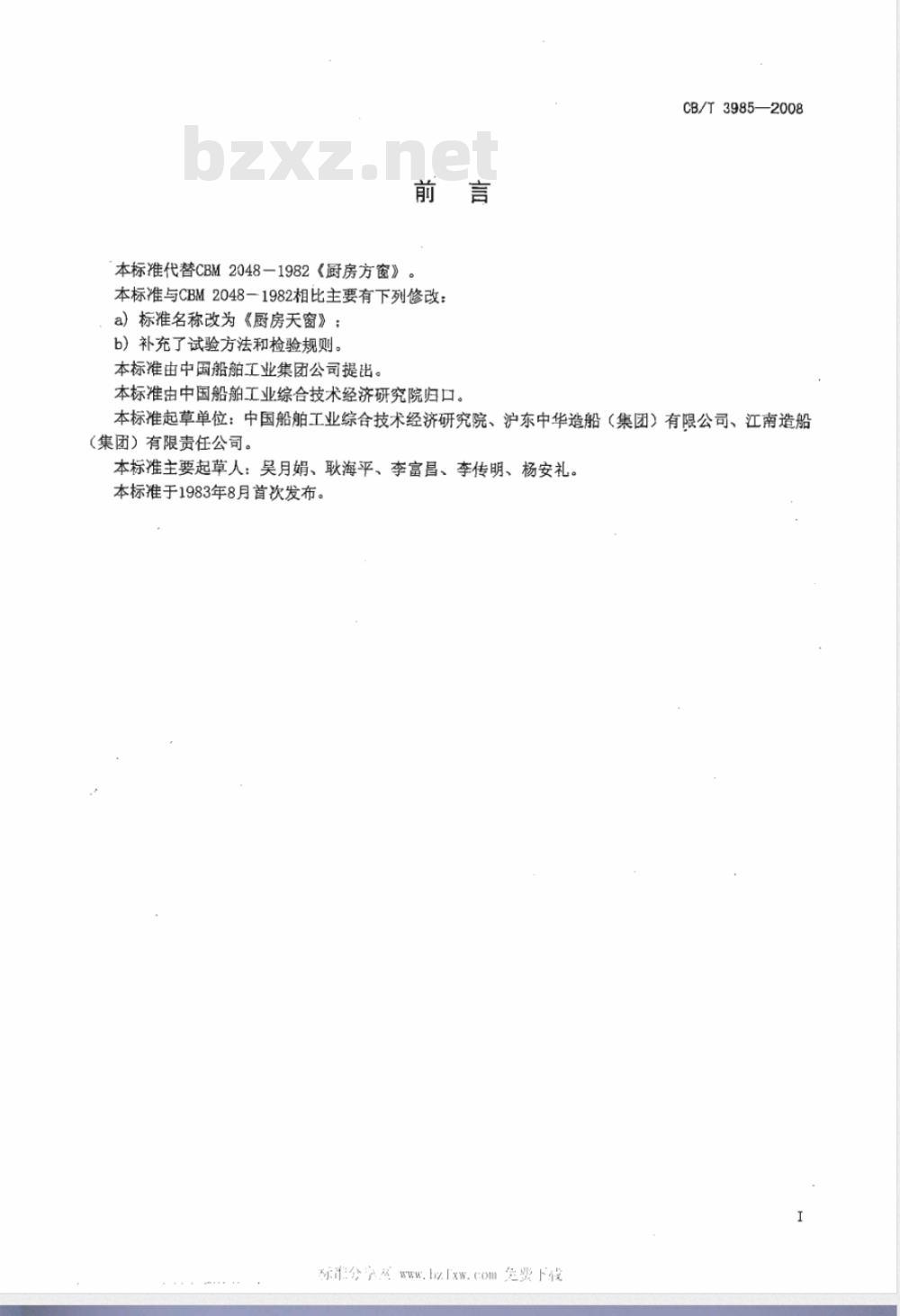

本标准代替CBM2048一1982《厨房方窗》。本标准与CBM2048一1982相比主要有下列修改：a）标准名称改为《厨房天窗》；b）补充了试验方法和检验规则。本标准由中国船舶工业集团公司提出。本标准由中国船舶工业综合技术经济研究院归口。CB/T3985—2008
本标准起草单位：中国船舶工业综合技术经济研究院、沪东中华造船（集团）有限公司、江南造船（集团）有限责任公司。
本标准主要起草人：吴月娟、耿海平、李富昌、李传明、杨安礼。本标准于1983年8月首次发布。
际乐分产区wwwbw[xw.com急费下线范围
厨房天窗
CB/T39852008
本标准规定了厨房天窗的分类、要求、试验方法、检验规则、标志、包装、运输与贮存。本标准适用于厨房天窗的设计制避和验收。头灌
下列文件中的务款道标标
2规范性引用文件
开用而成为本标准的条款
次。凡是注日期的引用文件，其随后所有的容或修订版
修改单（不包含勘误的内
是否可使用这些文件
本。凡大
最新版
GB/T191
GB/T700-198
GB/T1176
GB/T1220
GB/T6388
GB/T8923
GB/T1464
CB/T270
CB/T3324
3分类和标记
3.1结构和尺寸
3.1.1厨房天窗
途图示标志
素结构钢
不适用
标准，然面
不注日期的引用文件，
寿造铜合金技术
不锈钢棒
包装收发货标志
涂装前钢材表
氯丁橡胶CR121
船用钢质固定圆窗
钢质晒装件精度要
缩构和基本尺寸见图
通孔尺
名义尺寸
450×450
550×550
600×600
450×450
550×550
600×600
板开口尺
560×56
610X610
和表1。
鼓励根据本标准达成协议的各方研究最新版中翔青本标准。免费标准bzxz.net
厨房天窗的基本尺寸
纱窗框尺寸
500×500
600×600
480X480
580×580
窗盖配装带护栅固定圆窗，应选用符合 CB/T 270-1999 B300的船用钢质固定圆窗。75
单位为毫米
CB/T3985—2008
1一螺旋夹扣；
2一窗盖；
密框尺寸BXLXR
甲板开口尺寸B×LI×R
盖板尺寸B×La×R
3一窗框；
4一纱窗：
5一密封挚：

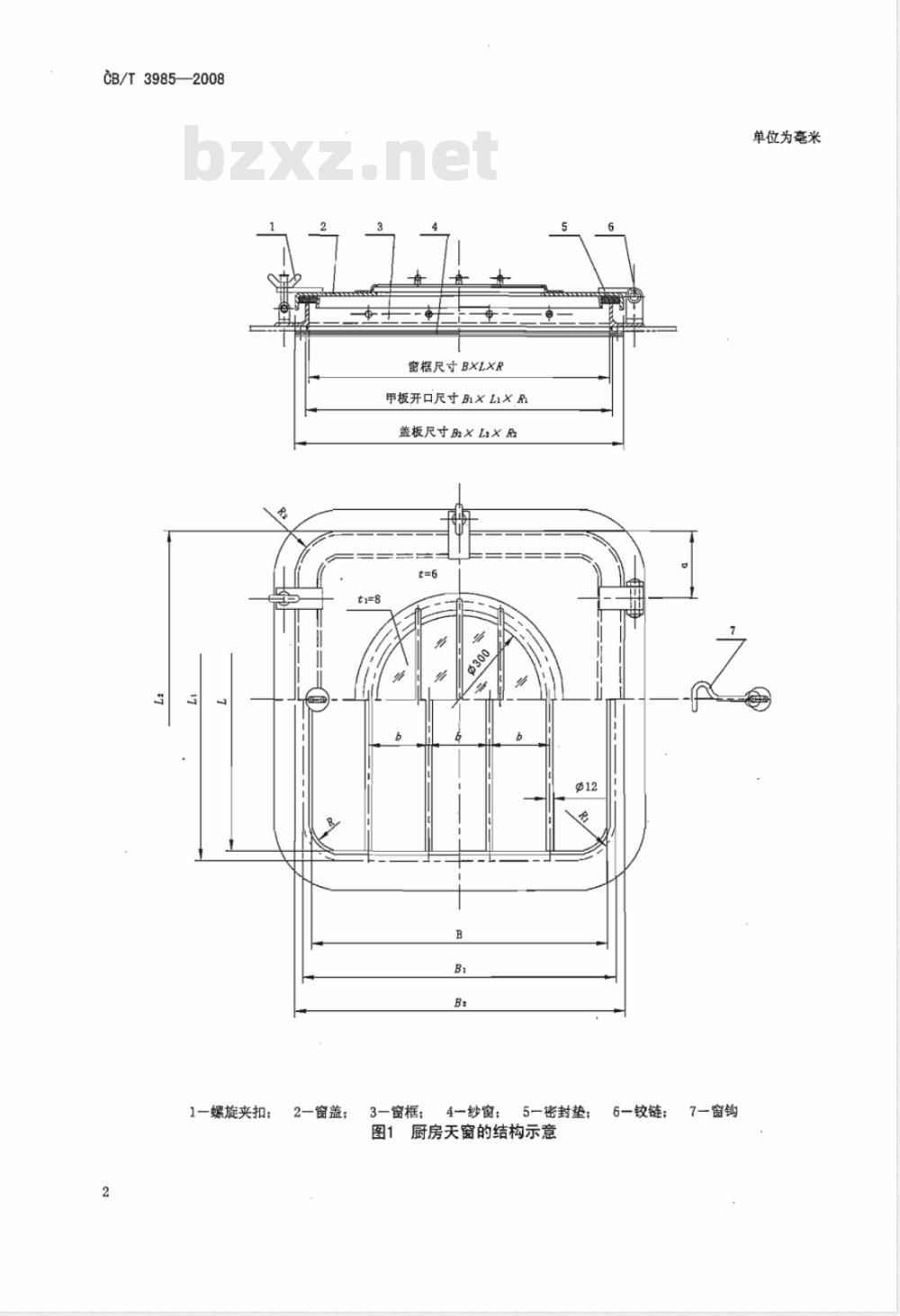

图1厨房天窗的结构示意
6一铰链；
7一窗钩
单位为毫米
3.1.2纱窗的结构和基本尺寸见图2和表1。B3
CB/T 3985--2008
单位为毫米

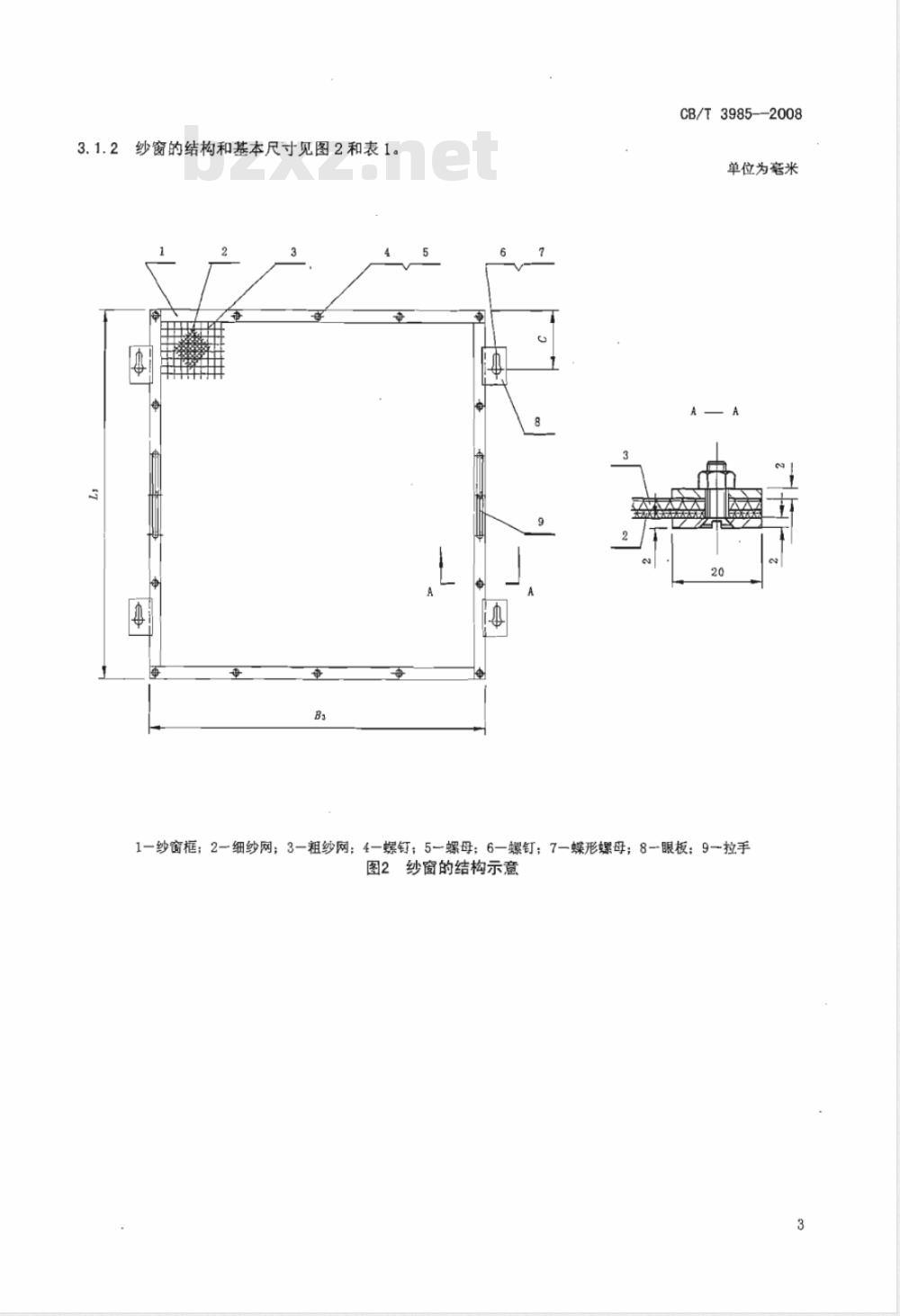

1一纱窗框；2一细纱网；3-粗纱网；4-螺钉；5-螺母；6一螺钉；7一蝶形螺母；8-眼板；9一拉手图2纱窗的结构示意
CB/T3985——2008
3.1.3厨房天窗的节点形式见图3。国
3.2标记示例
名义尺寸为450
厨房天窗 CB/T
4要求
mm的屋
139852008
厨房天窗的节点
450X450
4.1材料
厨房天窗的主要零部件材林见表2中*
版权专有
单位为毫
2181811160
螺旋夹扣
零件名称
窗盖窗框窗钩
密封垫
表2厨房天窗主要零部件的材料
碳素结构钢
氯丁橡胶
纱窗框眼板拉手
细纱网粗纱网螺钉螺母蝶形螺母夹扣板
夹扣螺母
夹扣螺栓夹扣轴
铰链板
铰链轴
细纱网为每平方英寸16目；粗纱网为每平方英寸3目。4.2尺寸公差与形位公差
4.2.1厨房天窗窗盖、窗框宽度公差为土2mm。碳素结构钢
不锈钢
碳素结构钢
铸造锰黄铜
不锈钢
碳素结构钢
不锈钢
Q235-A
Q235-A
1Cr18Ni9
Q235-A
ZCuZn40Mn2
1Cr18Ni9
Q235-A
1Cr18Ni9
CB/T3985-—2008
标准号
GB/T700-1988
GB/T 14647-1993
GB/T700-1988
GB/T 1220-1992
GB/T 700-1988
GB/T1176-1987
GB/T1220—1992
GB/T 700-1988
GB/T 1220-1992
4.2.2厨房天窗板边直线度公差小于1mm；窗盖、窗框扭曲度公差小于2mm；其它尺寸公差应符合CB/T3324一1995中4.3的要求。
4.3外观
厨房天窗表面应无毛刺。
4.4除锈
厨房天窗表面除锈应符合GB/T8923一1988中规定的Sa2级或St2级的要求，并涂防锈底漆二度。4.5
启闭灵活性
厨房天窗的窗盖启闭、夹扣操作应无卡滞现象。4.6密封性
厨房天窗关闭后，窗框在密封挚上的压痕应无间断现象，压痕宽度应不小于窗框顶边厚度的一半。5试验方法
5.1材料
用检查材料的牌号和质量保证书的方法检验厨房天窗的材料。结果应符合4.1的要求。5.2尺寸公差与形位公差
用通用量具测量厨房天窗的主要尺寸。结果应符合4.2的要求。5.3外观
用目测及手摸检查厨房天窗的外观质量。结果应符合4.3的要求。5.4除锈
要用屏（照）片对照检查除锈等级，结果应符合4.4的要求。5.5启闭灵活性
启闭厨房天窗的窗盖、旋转松紧螺旋夹扣，检查窗盖、夹扣的灵活性。结果应符合4.5的要求。5.6密封性
在厨房天窗窗框的顶边上涂以颜料，将窗盖关紧后打开，检查窗框在窗盖、密封垫上的压痕，结果应符合4.6的要求。
CB/T3985—2008
6检验规则
6.1检验分类
厨房天窗的检验分为型式检验和出厂检验。6.2型式检验
6.2.1检验时机
厨房天窗有下列情况之一时，应进行型式检验：a）首次生产或转厂生产；
结构、材料或工艺有重大改变足以影响产品性能，长期停产后恢复生产；
出厂检验结果与上次型式检验有较大差异；d)
质量检验部门要求。
检验项目和顺序
厨房天窗型式检验项目和顺序见表3。表3厨房天窗检验项目和顺序
检验项目
尺寸公差与形位公差
启闭灵活性
密封性
注：-—必检项目。
6.2.3检验样品数量
型式检验
厨房天窗型式检验的样品每一规格1个。6.2.4判定规则
出厂检验
要求的章条号
试验方法的章条号
厨房天窗所有样品全部检验项目符合要求，则判定为型式检验合格。若有不符合要求的项目，则判定型式检验不合格。
6.3出厂检验
6.3.1检验项目和顺序
厨房天窗出厂检验的项目和顺序见表3。6.3.2检验样品数量
厨房天窗的材料同一厂家为一批，按批次检验。厨房天窗其他项目的出厂检验应逐个产品进行。6.3.3判定规则
全部检验项目符合要求的厨房天窗判定为出厂检验合格。若材料检验不符合要求，则判该批厨房天窗出厂检验不合格。若有其他项目不符合要求的厨房天窗，允许返修后复验。若复验符合要求，则仍判定该厨房天窗出厂检验合格；若复验仍不符合要求，则判定该厨房天窗不合格。7标志、包装、运输与贮存
7.1标志
7.1.1产品标志
厨房天窗应标明下列内容：
a）制造厂名称或商标；
b）产品名称；
c）产品型号和本标准号；
d）生产年月；
e）产品质量合格印记。
7.1.2包装标志
包装箱上应有下列标志：
CB/T3985—-2008
a）包装箱上应有“防潮”和“小心轻放”等储运标志，其图形按GB/T191的规定；b)
厨房天窗的包装箱上的收发货标志应符合GB/T6388的规定。、7.2＇包装
7.2.1厨房天窗可采用钙塑瓦楞箱或框架木箱单件包装。7.2.2厨房天窗在包装箱内应夹紧，玻璃外露面应垫有软性包装材料玻璃表面敷可剥性塑料。7.2.3包装箱内应附有产品合格证书。7.3运输
厨房天窗运输时应采取防震、防压和防雨措施。7.4贮存
厨房天窗应存放于室内，防止与酸、碱、盐类物质接触。olo
