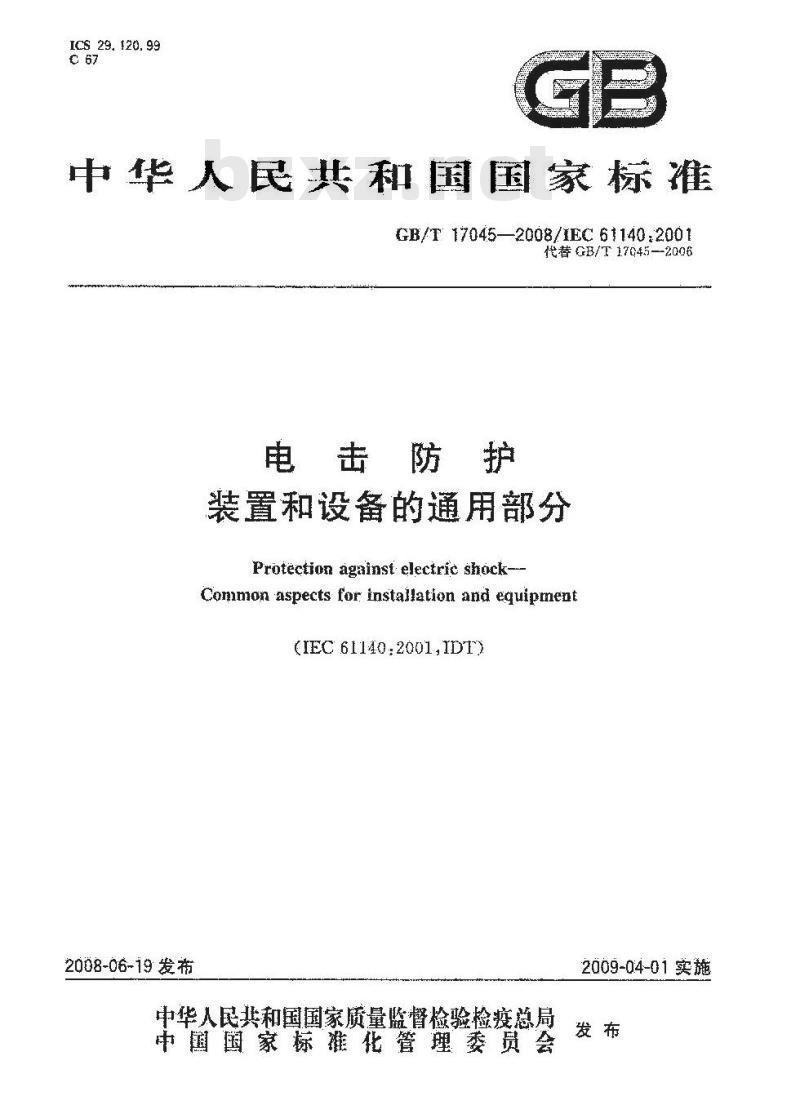

【国家标准(GB)】 电击防护 装置和设备的通用部分

ICS 29. 120. 99
中华人民共和国国家标准
GB/T 17045—2008/EC 61140:2001代替GB/T17045—-2006此内容来自标准下载网
电击防护
装置和设备的通用部分
Protection against electric shock-Common aspects for installation and eguipment(IEC61140:2001,IDT)
2008-06-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标推化管理委员会
2009-04-01实施

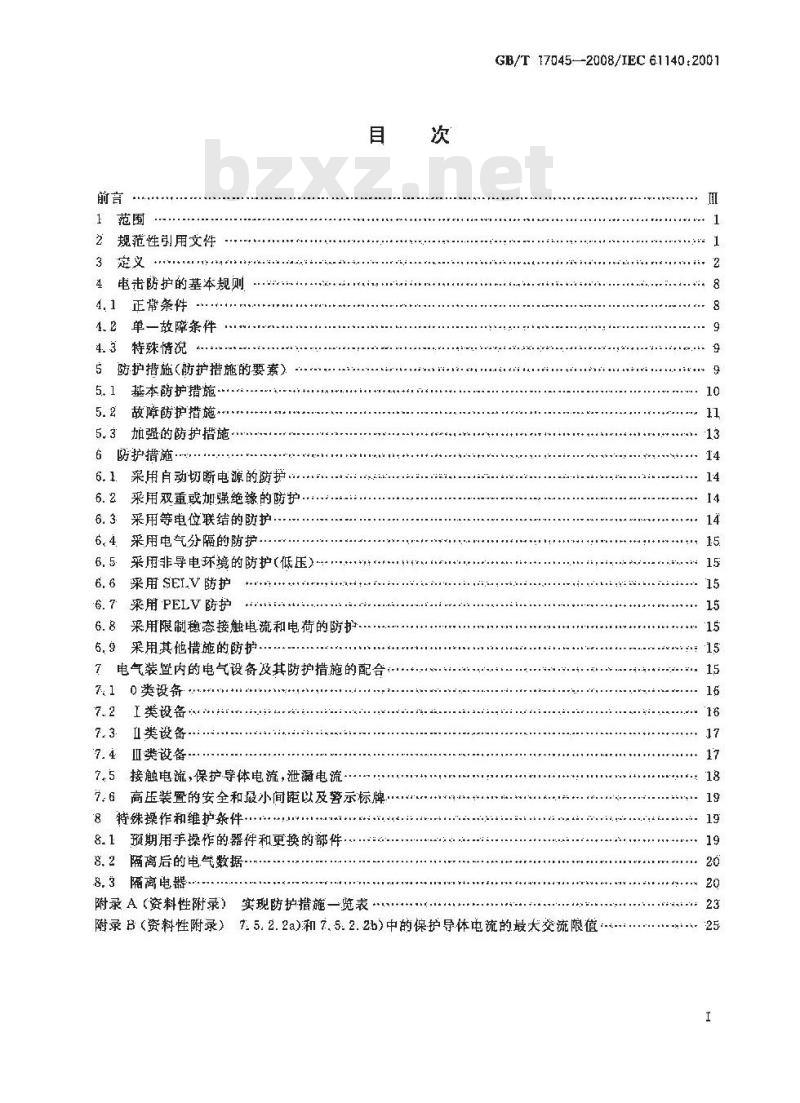

1范围
2规范性引用文件
3 定义*
4电击防护的基本规则
4.1正常条件
4.2单一故障条件
4.3特殊情况
5防护措施（防护措施的要素）
5. 1基本防护措施
5.2故障防护措施
5.3加强的防护措施·
6防护措施
6.1.．采用自动切断电源的防护，6.2采用双重或加强绝缘的防护.6.3采用等电位联结的防护..
6.4采用电气分隔的防护.
6.5.采用非导电环境的防护（低压）6. 6采用 SEIV 防护
6.7采用PELV防护
6.8采用限制稳态接触电流和电荷的防护6.9采用其他措施的防护，
7电气装置内的电气设备及其防护措施的配合7.10类设务
I类设备
Ⅱ类设备·
7.4Ⅱ类设备-
7.5接触电流，保护导体电流，泄漏电流7.6高压装置的安全和最小间距以及警示标牌8特殊操作和维护条件··
8.1预期用手操作的器伴和更换的部件.
8.2隔离后的电气数据
8,3隔离电器
附录A【资料性附录】实现防护措施一览表次
GB/T17045--2008/IEC 61140:200110
附录 B (资料性附录）7.5. 2. 2a)和 7. 5. 2. 2b)中的保护导体电流的最大交流限值25

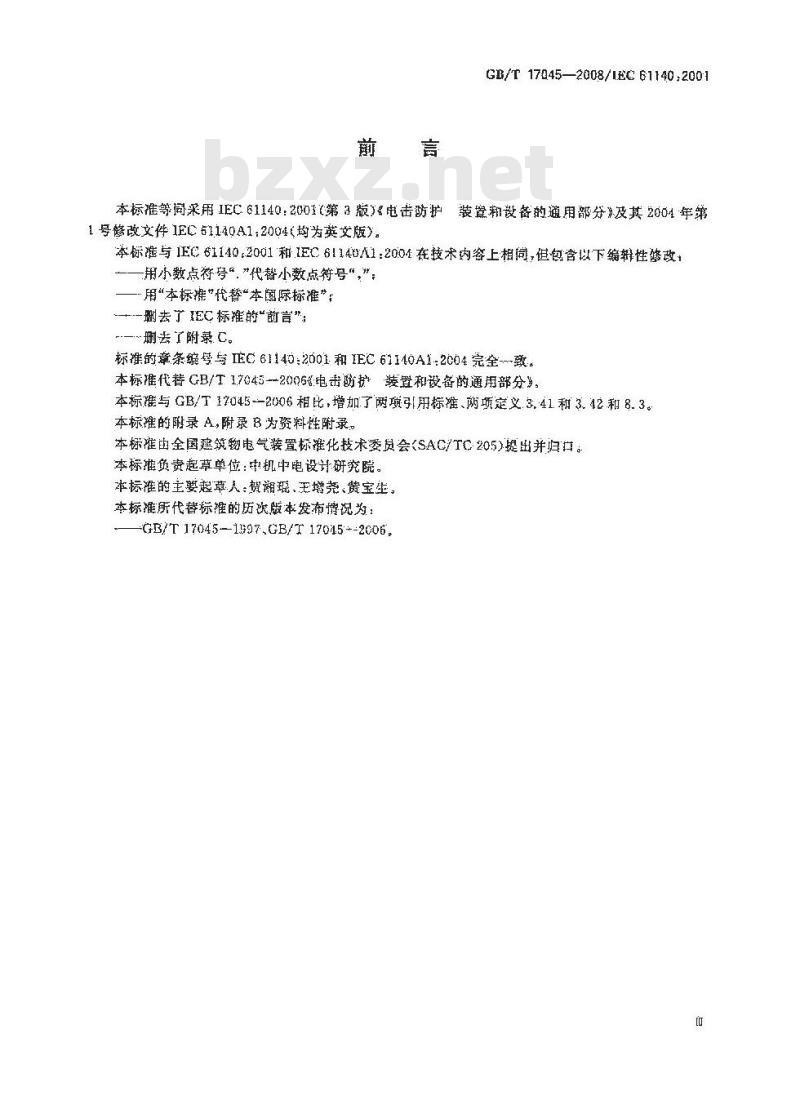

GB/T17045—2008/IEC611402001本标准等间采用IEC61140：2001（第3版）电击防护装置粗设备的通用部分》及其2004年第1号修改文件1E心61140A1：2004（均为英文版）。本标准与EC611402001和1EC61140A1：2004在技术内容上相，但包含以下编辑性修改一用小数点符号“，\代替小数点符号\，”，一用“本标准”代替“本国际标准”；删去了IEC标准的“前言”
删去了附 ℃。
标准的章条编号与IEC61140：2001和IEC61140A1.2004完全致。本标雁代替GB/T1.7045-2006%电防护装置和设备的通用部分》。本标准与GB/T17045-2006相比，增加了两项引用标准、两项定义.3.41.和3.42和8.3。本标准的附录A,附录B为资料性附录。本标准由全国建筑物电气装置标准化技术委员会(SAC/TC-205)提出并归口。本标准负责起草单位：中机中电设计研究院。本标准的主要起草人：贺湘斑、王增尧、贵宝生本标准所代替标准的历次版本发布耀说为：-GB/T 17045-1397.GB/T 17045+-2006.1范围

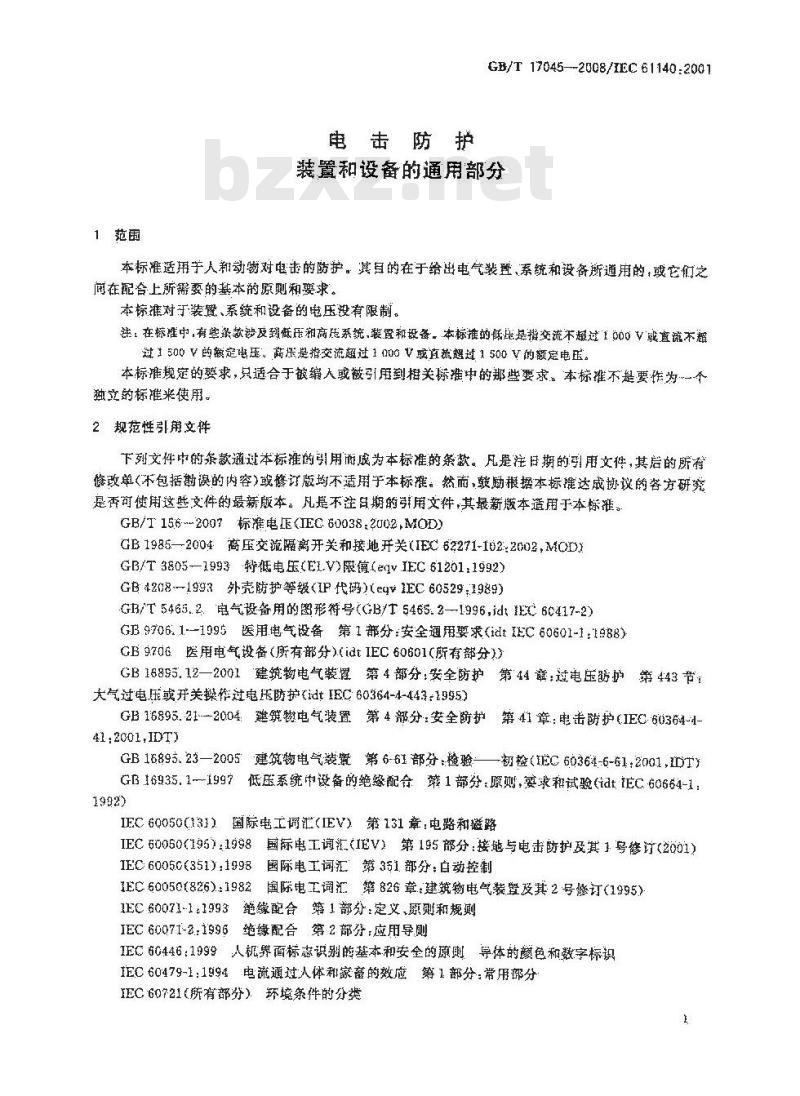

电击防护
GB/T17045--2008/IEC61140:2001装置和设备的通用部分
本标准适用于人初动对电击的防护。其目的在于给出电气装暨、系统和设备所道用的，或它们之闻在配合上所需要的基本的原则和要求。本标准对于装置、系统和设备的电压没有限制。法：在标准中，有些条款沙及到低压和高版系统，装置和设备，本标推的低民是指交流不凝过1000V或直流不超过1500V的额定电乐。首长是指交流超过1000V或直超过1500V的额定电医。本标准规定的要求，只适合于被编人或被引用到相关中的那些要求，。本标准不是要作为一个独立的标推来使用。
2规范性引角文件
下列文件中的条款通过本标推的引用面成为本标准的条款。凡是注日期的引用文件，其启的所荐修改单（不包括勘误的内容）修订版均不适用于本标准。然而、载励根据本标达成协议的咨方研究是否可使用这些文件的最新版本。凡是不注品期的引用文件，其最新版本适用于本标准。GB/T15.6--2007标准电压（IEC60038：2U02,MOD）GB1985—2004高压交流隔离开关和接地开关（1EC62271-102:2002，M0D)GB/T3805-1993特低电压（EI.V)限值（VIEC61201.1992)GB4208-1993外壳防护等级IP代码）（e1EC605291989）GB/T5465.2.电气设备用的图形符号（GB/T5465.2—1996,dt1EC60417-2）GB9706.1--1995医用电气设备第1部分：安全通用要求（idtEC60601-1：1988)GB9706医用电气设备（所有部分）（idtIEC60601（所有部分））GB18893.12一2001建筑物电气装置第4部分：安全防护第44童：过电压防护第443节：大气过电压或开关操作过电压防护idtIEC60364-4-443：1995）GB16893.21--2004：建物电气装置第4部分：安全防护第41章：电击防护（IEC60364-4-41.2001,10T3
GB16.895.23—2005建筑物电气装置第6-61部分：检验——初检（IEC60364-6-61:2001IDTYGB16935.1--1997低压系统中设备的绝缘配合1部分，原则，要求和试验(idtTEC60664-1：1992)
IEC6Q050(133）国际电工调汇（IEV）第131章：电路和燃路IEC60050（195）1998国标电工调汇（IEV）第195部分：接地与电击防护及其1号修订（2001）IEC60050351）：1998国际电工汇第351部分：白动控制EC60050（826）：1982国际电工词汇第826章：建筑物电气装暨及其2号修订（1995）1EC60071-1：1993绝缘配合第1部分：定义，原和规IEC60071-2.1996绝缘配合第2部分：应用导刚IEC60446：1999人机鼻百标志识别的基本和安全的原，导体的颜色和数字标识IEC60479-1：1994电疏通过人体和家畜的效应筹1部分：常用部分IEC60721所有部分）环境条件的分类GB/T 170452008/IEC 61140:2001IE亡60990:1999接触电流和保护导体电流的测试方法ISO/IEC51导则：1999安全方面标准中含有安全条款的准则iEC104导则：1997安全出版物的编制和基础安全出版物以及群组安全出版物的应用3定文

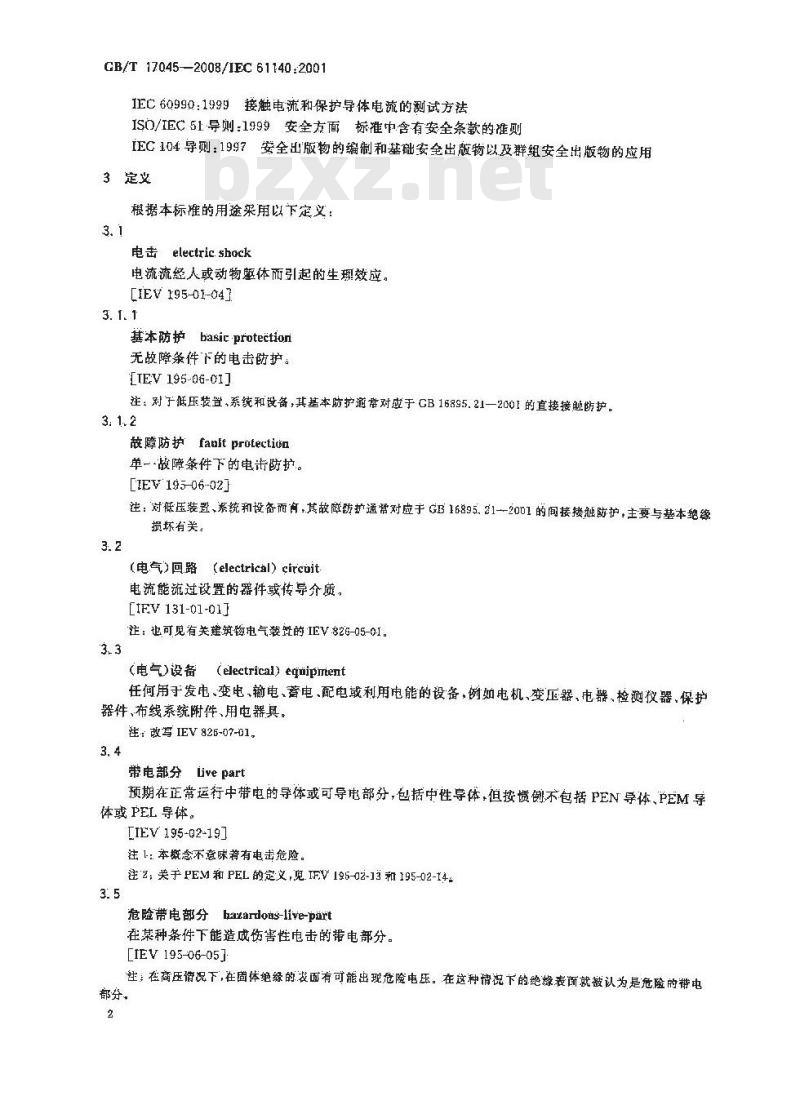

根据本标准的用途采用以下定义：3. 1
电击electric.shock
电流流经人或动物躯体而引起的生现效应。[IEV r95-01-04]
基本防护basicprotection
无故障条件下的电击防护。
[IEV 195-06-01]
注：对子低压装置，系统和设备，其基本防护逾常对应于CB16895.21—2001的直接接触防护。3. 1.2
故障防护faaltprotection
单一-故障条件下的电击防护。
[IEV195-06-02]
注：对低压装置、系统和设备而育，其故障防护通常对应于GB16895.21--2001的间接接触防护，主要与基本绝缘损坏有关。
(electrical)circuit
【电气)回路
电流能流过设置的器件或传导介质，[IFV 131-01-01]
注：也可见有关建筑物电气装置的IEV826-05-01。3.3
(电气）设备（electrical）eqmipmient任何用于发电、变电、输电、蓄电、配电载利用电能的设备，例如电机、变压器、电器、检测妆器、保护器件、布线系统附件、用电器具。往：改写IEV826-07-01
带电部分jive part
预期在正常运行中带电的导体或可导电部分，包括中性导体，但按惯例不包括PEN导体、PEM导体或PEL导体。
[IEV 195-02-19]
注 1:本概念不意味者有电击危险。注2；关于PEM和PEL的定义，见IFV195-02-13和195-02-143. 5
危险带电部分bazardoes-live-pirt在某种条件下能造成伤害性电击的带电部分。[IEV195-06-05]
往，在商压俏况下，在固体绝缘的发面有可能出现危险电压，在这种情说下的绝缘表面就被认为是危险的帮电都分。
外露可导电部分exposed-conductive-partGB/T 17045—2008/IEC 61140:2001设备上能触及到的可导电部分，它在正常情况下不带电，但在基本绝缘损坏时带电[1EV 195-06-10]
注：电气设备的可导电部分仪在同已变成带电体的外露可导电部分接继时才能变成带电体时，该可导电部分不被认为是外解可导电部分。
extraneous-condactive-part
外界可导电部分
非电气装签的组放部分，且易于引人电位的可导电部分，该电位通常为局部地电位。[IEV 195-06-11]
Etouch voltage
接触电压
（有效）接触电压（effective）lauch voltage人或动物同时触及两个可导电部分之间的电压。注：有效的接总电压值，可能受到与这些可导电部分发生电气接触的人或动物的阻抗明显的影响。［IEV 195-05-11]
预期接触电压 prospective touch voltage人或动物尚未脑及可导电部分时，这些可能同时触及的可导电部分之问的电压。[1EV 195-05-09]
接触电流touch current
当人或动物触及电气装置或电气设备的一个或多个可触及部分时，通过其躯体的电流。[IEV195-05-21]
绝缘insulation
注：绝缴有可能是固体、获体或气体（比如空气)或它们之间的任一组合，3.10. 1
基本绝缘basicinsulation
够提供基本防护的危险带电部分上能绝缘。注：本概念不适用于专为功能性目的的绝缘。[IEV 195-06-06]
附加绝缘
supplementary insulation
除了基本绝缘外，用于故障防护附加的单独绝缘。[IEV 195-06-07]
双重绝缘double Insulation
既有基本绝缘又有附加绝缘构度的绝缘。[IEV195-06-08]
GB/T 17045—2008/IEC 61140.20013. 10, 4
加强绝缘reinforced insulation危险带电部分上具有相当于双重绝缘的电击防护等级的绝缘，注：加强绝绿可以由几个不能像基本绝缘或附加绝缘那样单独测试的绝缘层组成。[IEV195-06-09]
非导电环境 non-conducting environment当人或动物触及到变成了危险带电的外露可导电部分时.依靠环境（如绝缘的墙或绝缘地板）的高阻抗和不存在接地的可导电部分的来进行保护的措施。[iEV 195-06-21]
(电气)防护阻挡物
(electrically)protective obstacle为防止无意地直接接触而提供的防护物，但不防止有意地直接接触。［IEV195-06-16]
注：直接接触的定义见IEV195-06-033. 13
(electrically)protective barrier(电气)保护遮栏
为防止从任一通常接近方向直接接触而设置的防护物。[IEV 195-06-15]
注：直接接触的定义见IFV195-06-03。3. 14
（电气）保护外壳（electrically）protectiveenclosure为防护从任何方向触及危险带电部分并围往设备内部部件的电气外充。[IEV 195-06-14]
注：外壳对内部或外部的彩哟还其有防护作用，例如，能防灰尘或水的避人，或防机被摄坏。3.15
伸离范围arm's reach
人从通常站立或活动的表面上的任一点延伸到人不借助任何手段，从任何方向能用达到的最大范围。
[1EV 195-06-123
等电位联结equipotential bonding为达到等电位，多个导电部分间的电气连接。[IEV 195-01-10]
注，等电位联结的有效性可能取决于在这种联结中的电流频率。3. 16. 1
保护等电位联结protectiveeqoipotentialbunding为了安全目的(例如电击防护)的等电位联结。注 1 修订 IEV 195-01-15。
注2：功能性的等电位联缩的定义见IEV195-01-16。3. 16.2
等电位联结端子
equipotential bonding terminal设备或器件上用来与等电位联结系统进行电气连接的端子。4
[IEV 195-02-32]
保护联结端子Protective banding terninal用作保护等电位联结的端子。
保护导体protective conduclonPE
为了安全目的，如电击防护中设置的导体。[IEV 195-02-09]
PEN导体PEN conductnr
兼有保护导体和中性导体功能的导体。注：修订IEV195-02-12。
地 arth
注：“地“这一概念的意思指地球及其所有自然物质。3. 17. 1
考地reference earth;referencegrounid(US)GB/T17045—2008/IEC61140:2001不受任何接地配置影响的，视为导电的大地的部分，其电位约定为零。[IEV 195-01-01]
(local) earth;(local) ground(Us)(局部)地
大地与接地极有电接触的部分，其电位不一定等于零。[1EV 195-01-03]
接地极earthelectrodeiground electrode(US)埋入土瑕或特定的导电介质（如滤凝土或焦炭）中，与地有电气接触的可导电部分。[IEV 195-02-01]
earthingconductor;groundingconductor(US)接地导体
在系统、装置或设备中的给定点与接地极之间提供导电通路或部分导电通路的导体。[IEV195-02-03]
接地配置earthingarrangement;grounding arrangement(Us)系统、装罩和设备的接地所包含的所有电气连接和器件。[IEV195-02-20]
注：在高玉，它可能是局部有限配置的相互连接的接地极。3. 17. 6
protective earthing;protective gronnding(US)保护接地
为了电气安全目的，将-·系统、装置或设备中的一点或多点接地。[IEV195-01-11]
功能接地functional earthing;functional groonding(Us)为了电气安全之外的目的，将系统、装置或设备中的一点或多点接地。5
GB/T 17045—2008/EC 61140.2001[IEV 195-01-13]
automatic disconnection of supply自动切断电源
故障时，保护器件自动将受影响的一根或多根线导体断开。[IEV195-04-10]
注：这里并不一定意味者需切断电源系统的所有导体。3. 19
enhancedprotectiveprovision
加强的防护措施
其有不少于两个独立的防护措施所提供的可靠的防护措施。3.20
(可导电的）屏蔽体（conductive）screen;(condnctive）shield（US）将电气回路和/或导体包围或隔开的可导电部件。[IEV195-02-38]
（电气）保护屏蔽体（eleclrically）prntective screen；（electrically）protective shield(US)用于将电气回路和/或导体与危险的带电部分隔开的可导电屏蔽体。[IEV195-06-17]
（电气）保护屏蔽（electrically）prutectivescreeaing，（electrically）protectiveshielding（US）用与保护等电位联结系统连接的电气保护屏蔽体将电气回路或/或导体与危险带电部分隔开，并提供电击防护。
[1EV 195-06-18]
简单分隔simpleseparation
采用基本绝缘使回路之间或回路与地之间分隔。3.24
（电气）防护分隔（electrically）protectiveseparation借助于下列方法将一个电气回路与另一电气回路分陷：-—-双重绝缘;或
基本绝缘和电气保护屏蔽；或
-加强绝缘。
[1FV 195-06-19]
elertrical separation
电气分隔
将危险带电部分与所有其他电气回路和电气部件绝缘以及与地绝缘，并防止一切接触的防护措施。3.26
特低电压 extra-low-voltage
不超过IEC61201所规定的相关电压限值的任一电压。3.26.1
SELV system
SELY 系统
在下列情况下，电压不能超过特低电压的电气系统：在正常的情况下,和
--包括其他电气回路接地故障在内的单一故障情况下。6
PELV系统PELVsysten
在下列情况下，电压不能超过特低电压的电气系统：—一在正常情况下,和
CB/T 17045-2008/IEC 61140 :2001一一在单一故障况下，但其他电气回路发生接地故障时除外。3.27
稳态接触电流和电荷的限制Limitation of stcady-state touch current and charge对电击防扩是通过电气回路或设备的设计，使正常和故障条件下的稳态接触电流和电荷都被限制在危险的水平之下。
[IEV 826-03-34]
限流源
limited-current-source
在电气回路中，用以提供电能的器件，它能：一与危险的带电部分作保护分隔；和一在正常的和故障的条件下，保证将稳态的接触电流和电荷限制在危险水平之下。3.29
保护阻抗器protective impedance device其阻抗和结构能保证将稳态接触电流和电荷限制在危险水平之下的部件和部件组合。3.30
熟练（电气）技术人员（electrically）skilledperson有相应的教育和经验，能察觉和避免由于电引起危害的人员。[IEV 195-04-01]
受过培训的（电气）人员（electrically）instructedperson由熟练电气技术人员充分指导或监督的，能察觉和避免由于电引起危害的人员。[JEV195-04-02]
一般人员ordinaryperson
既不是熟练技术人员，也不是受过培训的人员。[1EV195-04-03]
跨步电压step voltage
地面|被此相距1m(人的步距)的两点之间的电压。注：在我国有关跨步电压规范中，人的步距取0.8m。[IEV195-05-12]
电位均翻potential grading
通过多个接地极控制地电位，特别是地表面电位。3.35
危险区域danger zone
在高电压情况下，受危险带电部分周围最小间距的限制而没有完善的直接接触防护的区域。注：进人这种危险区域被认为是相当于触及到了危险的帮电部分。7
GB/T17045--2008/IEC61140:20013. 36
泄漏电流leakage corrent
正常运行情况下，在不期望的可导电路径中流通的电流。［IFV195-05-15]
不易移动的设备stationaryequipment固定设备，或
剧定连接的设备，或
一一电于其结构方面的特性，通常是不移动的，而且通常是插进间一个插座的设备。3.38
保护导体电流
protective conductor caurrcnt在保护导体中流通的电流。
［见IEV60990的3.2]
系统system
在规定的含义上看成是一个整体并与其环境分开的相互关联的元件的集合。注1：这种单元可以是实物的和概念性的，以及由此而产生的结果（例如，组织形式、计算方法、程序编制语言）。法2：系统可看胶尽用一个假想面将其与环娩和其他外部系统分开，此假想面切断了该系统与它们之间的联系。[IEV 351-11-01]
（电气）装置（electrical）installation相关电气设备的组合，具有为实现特定目的所需的相互协调的特性。[IEV 826-01-01]
隔离isolation
因为安全原因而将整个电气装置或其个别部分与每个屯源彻底断开的功能。[IFV 826-08-01]
耐冲击电压inpulsewithstand voltage在规定条件下，不能引起绝缘击穿的规定波形和极性的冲击电压的最高峰值。4电击防护的基本规则
在下列情况下，危险的带电部分不应是可触及的，而可触及的可导电部分不应是危险的带电部分：-—一在正常条件下（工作在预定条件下，见ISO/IEC导则51：1999的3.13，且没有故障），或在单--故障条件F（也可见IEC导则104：1997的2.8)。注1：对一股人员规定的可触及性规则，可与那些熟练的或受过培训的人员不同，而且还可随产品和位曾的不同而有所变化，
往2：对高压装暨、系统和设备，进人危险区域就被认为是相当于触及到了危险的带电部分。正常条件（见4.1）下的防护是由基本防护提供的，面在单一故障条件（见4.2）下的防护是由故魔防护提供的。
加强的防护措施（见4.2.2)提供上述两种情况的防护。4.1正常条件
要满足基本规则中有关在正常条件下的电击防护要求，则采用本标准中所述的基本防护是必不可8
少的。有关基本防护措施的要求，在5.1中给出。GB/T 17045--2008/IEC 61140:2001注：对低压装、系统和设备而育，其基本防护通常与GB16895.21一2001中有关直接接触防护是相对应的。4.2单一放障条件
发生下列情说吋，均认为是单一故障：一-可触及的非危险带电部分变成危险的带电部分（例如，由于限制稳态接触电流和电荷措施的失效；或
一可触及的在正常条件下不带电的可导电部分变成危险的带电部分（例如，由于外露可导电部分基本绝缘的损坏);或
—危险的带电部分变成可触及的（例如，由于外护物的机械损坏）。\)要满足基本规则中有关在单一故障条件下电击防护的要求，采用本标准中所述的故障防护是必不可少的。这种防护可采用以下方法来实现：——采用不依赖于基本防护的进一步的防护措施（见4.2.1)：或一采用兼有基本防护和故障防护的两种功能的加强型防护措施（见4.2.2)，这时箫考虑到所有桐关影响。
关于对故障防护措施的要求，在5.2中给出。注：低压装置、系统和设备的故障防护，尤其在基本绝缘损环案件下的防护，与在GB16895.21一2001中采用的间接接触防护楚相对应的。
4.2.1采用两个独立的防护措施1在相关技术委员会规定的条件下，两个独立的防护措施的设计，应当使每一个防护措施都不太可能失焱。
两个独立的防护措施之间不应互有影响，以做到一个防护措施的失效不至于损害另一个防护措施。两个独立的防护措施同时出现失效是不太可能的，因而通常不需要予以考虑，对此的信赖建立在其中一个防护措施仍然有效上，4.2.2采用加强的防护措施
加强的防护措施的性能应达到与利用两个独立的防护措施具有同样长期有效的防护效果。有关加强防护措施的要求，在5.3中给出。4.3特殊情况
如果在预期的应用中具有增大的内在危险性，例如一个人与地电位具有低阻抗接触的这域内，则技术委员会应考总可能需规定附加防护。这种附加防护可以设置在装置、系统或设备内。注：对低压装和设备而言，采用额定剩余动作电流不超过30mA的剩余电流电器被认为是在基本和/或故障防护失效或设备使用不当的情况下的一种附加的电击防护。特殊情况下，须由技术委员会考虑并判定发生双重甚至多种故障的后果。5防护措施（防护措施的要素）
在按预期的使用和适当维护条件下，所有防护措施的设计和建造都应使装置、系统或设备在预期寿命期间内有效。
宜根据IEC60721有关外界影响米考虑环境分类问题，尤其要注意的是周围的温度、气候条件、水的存在、机械应力、人的能力以及人或动物与地电位接触的区域。技术委员会应考虑绝缘配合的要求。对低压装暨，系统和设备的这些要求，可在IEC60664-1中找到，其中对空气间隙和爬电距离以及固体绝缘也给出了定量的标准。关于高压装笠、系统和设备，这典1）这种情况到目前为止仍术解快。可能需婴对机械方面提些适当的腰求和做些试验。不可能用规定的电气参数来荐代它们。
